12V直流行星齿轮箱减速电机结构

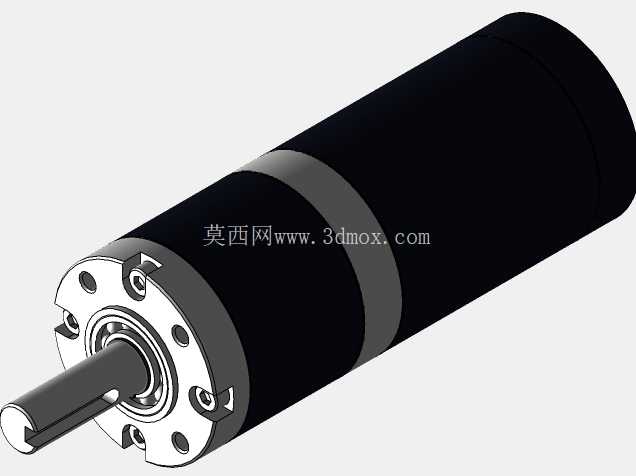

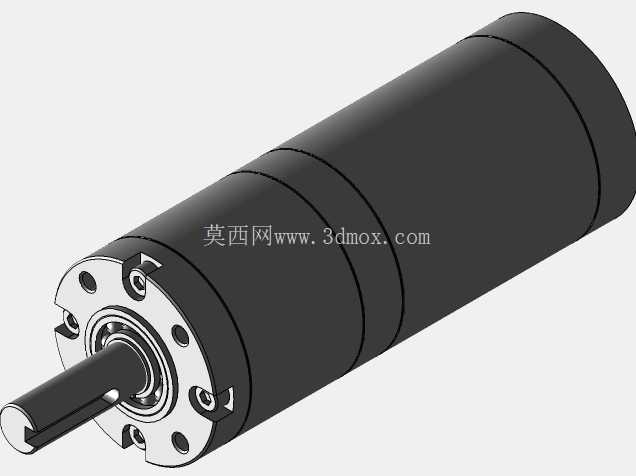

　　这款12V齿轮箱电机的三维结构，在小型自动化传动场景里的适配性很强，做结构选型的时候经常会碰到这类集成减速机构的动力单元，不用单独搭配减速箱就能拿到低转速大扭矩的输出，省了不少传动链匹配的功夫。先从安装边界说起，输出端是带平键槽的圆柱轴，法兰盘上的安装孔是沿圆周均布的，做安装位设计的时候要注意留出轴伸的避让空间，法兰贴合面的平面度要控制在合理范围，不然长期运转会出现偏载磨损，齿轮箱部分和电机本体的同轴度是设计时已经保证的，选型的时候不用额外校核两部分的对接精度，只要匹配安装孔位和轴伸尺寸就能完成装配。

　　从功能特性上看，集成行星减速结构的设计，相比普通的直流有刷电机，输出扭矩能提升数倍，同时把电机本身的高转速降到适合负载驱动的区间，常见的应用场景包括小型输送线的驱动辊、智能仓储的分拣拨杆、家用小电器的动力单元、自动化设备的小型执行机构，还有一些需要精准控制转速的低负载传动工位，比如实验室小型搅拌装置、自动售货机的出货机构，这类场景对安装空间要求紧凑，又不想单独设计减速传动链，用这种集成式的齿轮箱电机刚好能匹配需求。

　　设计思路上，这款结构把行星减速级直接集成在电机前端的壳体内，电机输出轴直接连接减速级的太阳轮，通过多级行星轮的传动把扭矩传递到输出轴，外壳采用台阶式的圆柱结构，靠近输出端的法兰盘做了加厚处理，用来承受输出端的径向载荷，齿轮箱部分的两道环形箍是壳体的拼接定位结构，装配的时候通过止口定位保证各级齿轮的啮合间隙，不会因为装配偏差出现卡滞或者异响。做三维建模的时候，要特别注意齿轮啮合的侧隙控制，还有输出轴的轴承位配合公差，轴上的平键槽要和输出轴的轴线平行，键槽的深度要符合通用传动件的配合标准，不然装键的时候会出现配合过松或者装不进去的问题。

　　实际选型应用的时候，要注意输出轴的径向负载上限，这类小型行星减速电机的输出轴轴承承载能力有限，不能直接用来驱动径向力过大的负载，比如直接挂装重型滚轮的话需要额外加支撑轴承，避免轴承受力过载提前失效。电机尾部的壳体是封闭结构，做设备结构设计的时候要给尾部留出一定的散热空间，虽然12V低压电机的发热量不大，但长期连续运转的场景下，良好的通风能延长碳刷和轴承的使用寿命。接线部分的设计要注意和设备内部的走线空间匹配，避免线材和运动部件产生干涉。

　　从结构细节上看，输出法兰上的安装孔是沉头孔设计，用内六角螺丝安装的时候螺丝头不会突出法兰平面，能让安装面完全贴合，不会出现安装间隙。行星轮的固定销是压装在行星架上的，建模的时候要注意销钉和行星架的过盈配合量，过盈量太小会出现销钉松动，太大则会导致装配时行星架变形。齿轮箱和电机本体的连接是通过止口配合加螺丝紧固，止口的配合公差选过渡配合就足够，既能保证同轴度，又不会出现拆卸困难的问题。输出轴的轴端做了倒角处理，方便装配的时候对接负载端的联轴器或者传动轮，不会刮伤配合件的内孔。

　　在做设备结构适配的时候，还要注意电机的整体外径，这款电机的圆柱壳体外径是统一的，做安装抱箍或者安装座的时候，内孔尺寸要匹配壳体外径，抱紧力不能太大，不然会导致壳体变形，挤压内部的转子或者齿轮部件，造成运转卡滞。如果是用在有正反转要求的场景下，要注意齿轮侧隙带来的回程间隙，这类小型减速电机的回程间隙一般在1度以内，普通的传动场景完全够用，如果是精密定位的场景则需要选更高精度的减速级配置。日常做三维建模练习的时候，这类集成传动部件是很好的练习素材，能把齿轮传动、轴类配合、壳体装配、公差匹配这些知识点都覆盖到，建模的时候不要只做外观的曲面，要把内部的齿轮啮合关系、轴承安装位、密封结构都还原出来，才能真正理解这类动力部件的设计逻辑，后续做选型和结构设计的时候才能避开常见的设计误区，比如安装空间预留不足、配合公差选得不合理、负载和电机参数不匹配这些实际工程里经常碰到的问题。
