老式家用洗衣机驱动用电动机结构设计

　　这款电动机是针对上世纪中后期家用波轮洗衣机的波轮驱动场景开发的动力部件，核心作用是为洗衣机洗涤工况下的波轮正反旋转提供稳定扭矩输出，适配当时家用洗衣机的洗涤容量与负载特性，可在频繁正反转切换、短时过载的洗涤工况下保持运行可靠性。从结构设计来看，整体采用封闭式铸铁机壳搭配端盖的经典结构，机壳表面预留的散热槽道可在电机运行时通过自然对流带走绕组产生的热量，无需额外配置散热风扇即可满足家用间歇运行的散热需求，端盖通过螺栓与机壳紧固，既可以保护内部定子绕组与转子结构，也能为两端的轴承提供稳定的安装支撑，保证转子的回转精度。

　　输出轴端采用标准的键槽连接结构，可直接与洗衣机波轮的传动机构对接，无需额外定制转接件，轴伸处的密封结构可避免洗涤过程中溅出的水汽进入电机内部，降低绕组受潮短路的风险。接线端预留的多色引出线对应不同的绕组接线端子，可直接对接洗衣机的程控器电路，实现正反转切换与转速档位的切换，机壳表面贴附的参数铭牌清晰标注了绕组接线方式、额定运行参数等信息，方便装配与后期检修时的参数核对。从安装边界来看，电机机壳底部预留的两个安装支脚带有标准安装孔位，孔位间距适配当时主流家用洗衣机的电机安装仓尺寸，安装时只需通过螺栓将支脚固定在洗衣机箱体的安装基座上即可完成固定，支脚处可加装减震胶垫降低电机运行时的振动传递，减少整机运行的噪音。

　　设计过程中充分考虑了家用场景的维护便利性，端盖与机壳的连接采用标准六角螺栓，常规家用维修工具即可完成拆装，内部绕组采用浸漆绝缘处理，可适应卫生间、阳台等相对潮湿的家用安装环境，转子采用铸铝鼠笼结构，结构简单可靠，无需额外维护即可满足长期使用需求。在实际选型适配时，这款电机的扭矩输出特性匹配波轮洗涤的负载特点，启动扭矩可克服波轮满载衣物时的静阻力，运行过程中转差率适配洗涤工况的转速要求，不会因为衣物负载波动出现转速大幅跌落的情况，同时电机的整机重量控制在合理范围，不会对洗衣机箱体的承重结构造成额外负担。

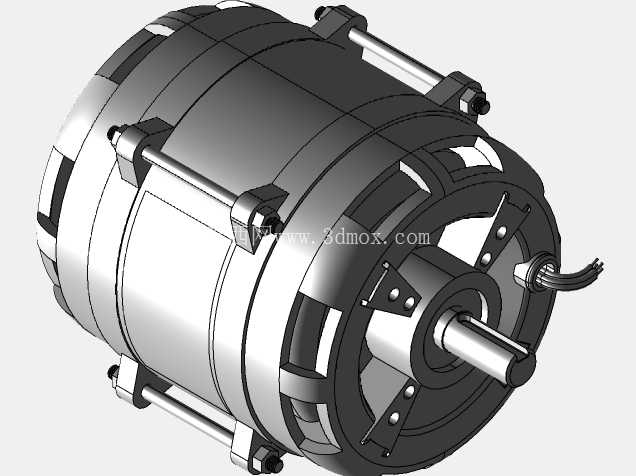

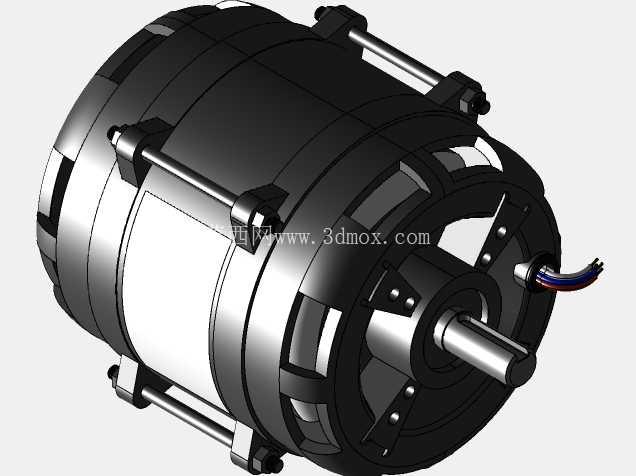

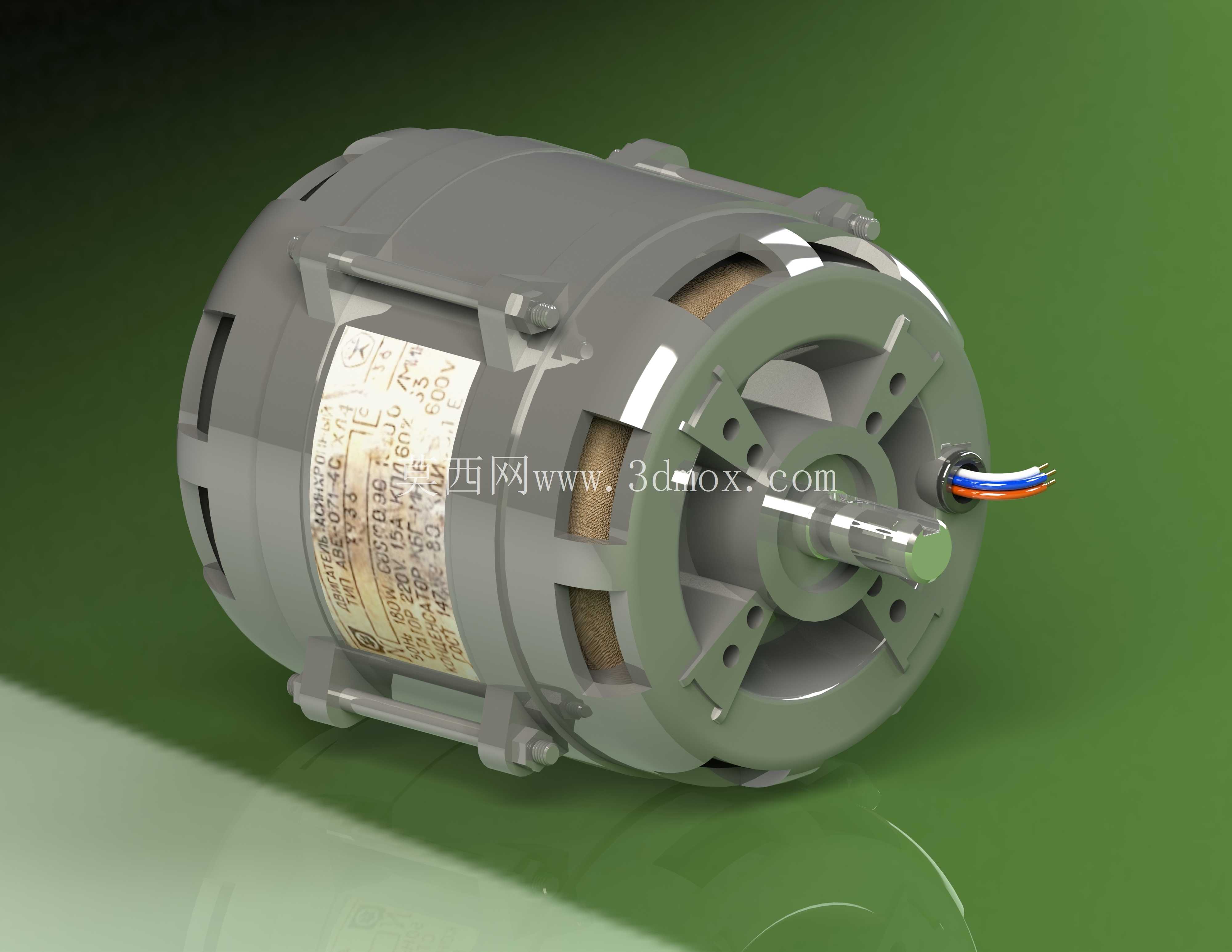

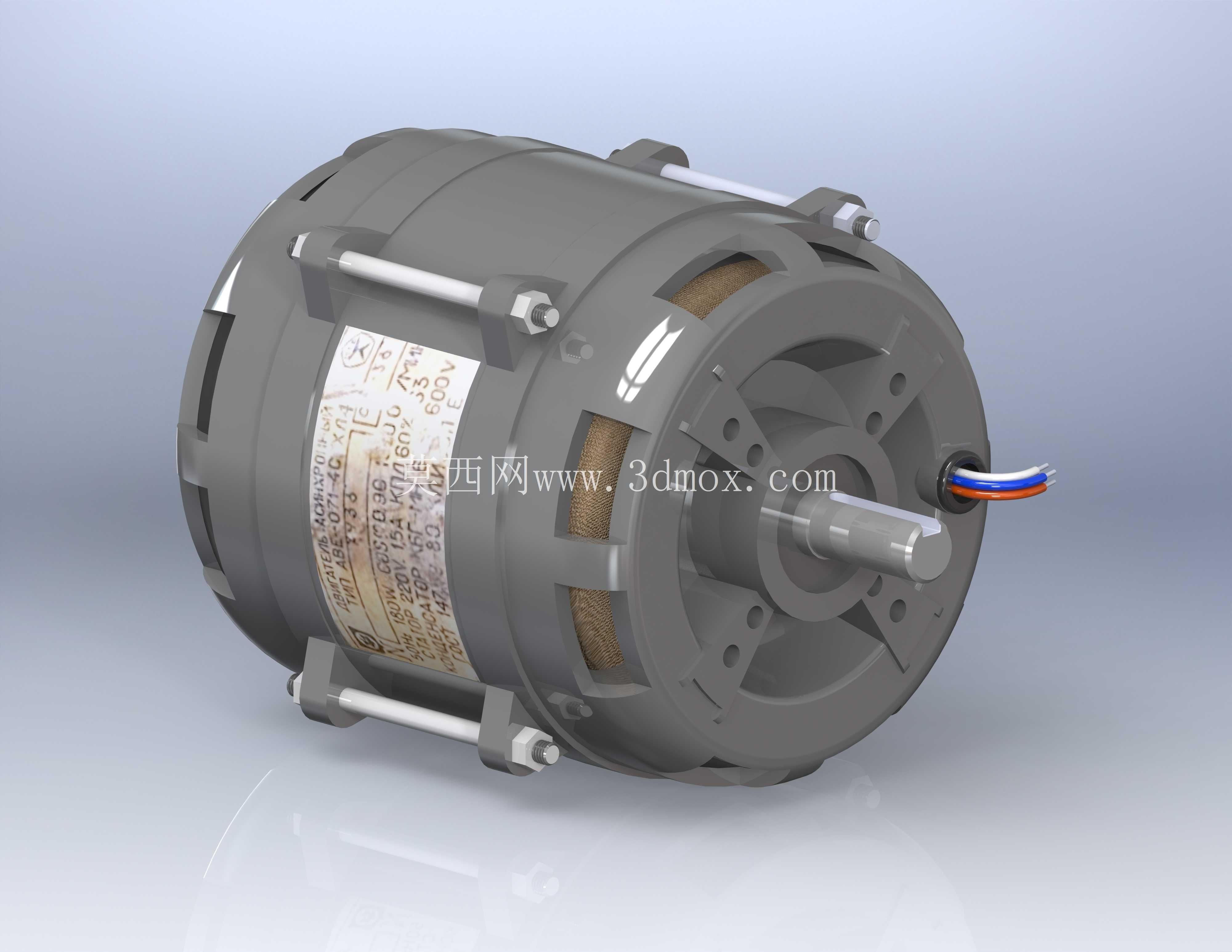

　　从三维建模的角度来看，该模型完整还原了电机的外部结构细节，包括机壳的散热槽、端盖的螺栓孔位、输出轴的键槽结构、接线端的引出线形态以及铭牌的细节特征，可直接用于老式洗衣机的整机装配仿真、维修教学演示或者复古家电产品的结构参考，建模过程中对安装孔位的中心距、轴伸长度、机壳外径等关键安装尺寸做了精准还原，可直接用于安装干涉检查与装配工艺验证。
