Wi-Fi款迷你智能开关结构设计

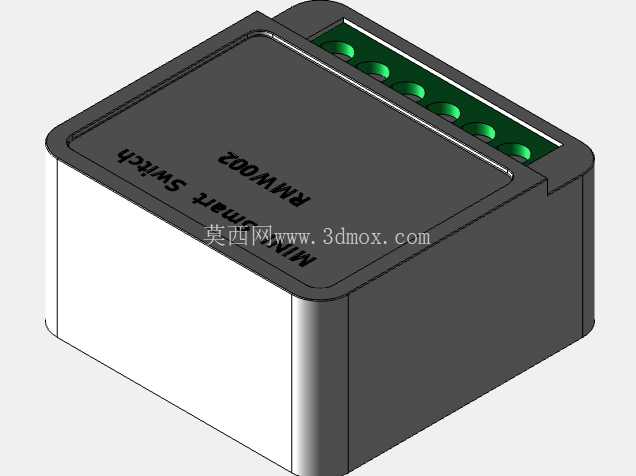

　　这款迷你智能开关的结构设计，核心围绕暗装场景的空间约束展开，适配国内标准86型暗装底盒的内部安装边界，整体采用长方体紧凑布局，壳体边角做R2圆角过渡，既避免安装时刮伤线材绝缘层，也能在底盒内预留足够的走线间隙，不会和底盒内的强电接线端子产生结构干涉。顶面做下沉式标识区域，采用激光蚀刻工艺标注产品型号与接线定义，避免传统丝印标识在长期高温高湿环境下脱落模糊，方便电工安装时快速识别接线位，无需额外查阅说明书。接线端采用侧置式绿端端子排，端子间距符合强电安全爬电距离要求，单端子可容纳最大2.5平方毫米的铜芯硬线，拧紧后拉脱力满足家用布线的拉力标准，不会出现接线松脱导致的接触不良、打火等隐患。

　　从实际应用场景来看，这款开关主要用于传统家居的智能化改造，无需更换原有墙面开关面板，直接串接在灯具、小功率家电的供电回路中，即可实现手机APP远程通断控制、定时开关、语音联动等功能，适配主流智能家居生态的对接协议，安装过程无需破坏原有墙面装修，普通电工按照常规强电接线规范即可完成部署，大幅降低旧房智能化改造的施工成本。壳体采用阻燃PC材质注塑成型，壁厚均匀控制在1.8mm，既满足强电产品的阻燃等级要求，也能控制整体重量，不会因为自身重量对底盒内的接线产生额外拉扯力。内部PCB板采用卡槽式固定结构，无需额外打螺丝，装配时直接卡入壳体预设的定位槽即可，定位槽周边设计有0.3mm的凸筋，压紧PCB板后可避免运输、使用过程中板件晃动，同时在继电器、电源芯片等发热元件对应的壳体位置，预留了微型散热格栅，格栅开孔方向朝向接线端外侧，既保证热量可以顺利散出，也避免灰尘、蚊虫直接落入壳体内部接触电路。

　　设计过程中重点考量了安装容错空间，壳体整体尺寸比常规暗装底盒的内部净空小8mm，即使底盒内存在多股预留线材，也能顺利将模块塞入底盒，不会出现卡滞问题。顶面与墙面面板的接触位置做了平面度管控，装配后不会和面板产生凸起缝隙，保证墙面外观的平整性。接线端子的螺丝采用十字槽设计，适配普通电工常用的十字螺丝刀，拧紧力矩控制在0.8N·m即可达到可靠连接，避免力矩过大导致端子滑牙或者压断线芯。模块的供电回路与控制回路之间做了隔离设计，结构上通过壳体内部的隔离筋将两个区域分开，避免强电串入控制电路导致通讯模块损坏。

　　从结构可靠性角度，壳体上下盖采用卡扣加超声波焊接的组合固定方式，卡扣沿壳体四周均匀分布，焊接后整体防护等级达到IP20，满足室内安装的防尘要求，日常使用中不会因为环境温湿度变化出现壳体开裂、卡扣松脱的问题。通讯天线内置在壳体远离强电接线端的一侧，避免强电线材的电磁干扰影响Wi-Fi信号强度，保证在金属底盒内也能保持稳定的网络连接，不会出现离线、控制延迟过高的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于安装便捷性、使用可靠性与电气安全要求，没有为了外观牺牲内部的电气间隙与散热空间，完全符合家用智能开关的相关安全规范要求，可直接用于批量生产的结构参考，也能作为智能家居改造项目的选型参考模型。
