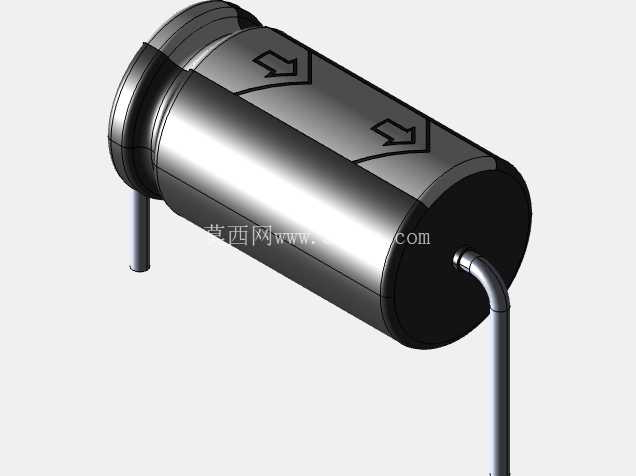

卧式轴向引脚电容结构三维设计

　　从功能特性来看，这类轴向引脚的电容通常承担着电源回路的滤波、信号通路的耦合以及局部电路的退耦作用，引脚的弯折角度是设计中需要重点考量的细节——靠近本体端的引脚要保留足够的直线段，避免弯折应力直接传递到电容内部的卷绕芯子，长期受震动或者温度循环影响出现内部引线断裂的失效问题；伸出本体的引脚长度要匹配常规波峰焊的工艺要求，过短会导致插件时无法顺利穿过PCB焊盘，过长则会在焊接后留下多余的引脚剪脚工序，甚至在剪脚过程中产生应力拉扯焊点。设计思路上，首先要还原电容本体的卷绕结构外轮廓，圆柱端面的平整度要和实际量产元件保持一致，不能出现过度的倒角或者曲面变形，否则在做整机装配的碰撞检查时，会误判和相邻电解电容、电阻元件的安全间隙。引脚的直径要匹配对应容值产品的常规线径，引脚表面的镀锡层不需要单独做分层建模，但要在结构尺寸上预留镀层的厚度公差，避免导出的STEP文件在做装配时出现引脚和焊盘孔的过盈配合错误。实际应用中，这类电容经常会被布置在电源变压器的次级输出侧、整流桥的输出滤波位，以及数字电路的芯片供电引脚附近，所以建模时还要考虑不同安装姿态下的空间占用：当元件需要竖向安装时，引脚的弯折半径要符合金属线材的弯折工艺要求，不能出现直角死折，否则生产过程中很容易出现引脚断裂的不良品。在日常的电路板装调、电源模块适配以及小功率电子设备的内部布线场景里，直插式轴向引脚电容是出镜率极高的无源元件，这类元件的三维结构建模精度，会直接影响后续PCB布局的干涉检查、壳体装配的空间预留以及生产环节的插件工艺适配。做这类元件的结构设计时，首先要锚定实际生产中的安装边界：卧式贴板安装的状态下，元件本体的圆柱面距离PCB板面的高度要控制在合理区间，既不能因为间隙过小导致焊接后本体蹭到阻焊层留下绝缘隐患，也不能因为抬升过高占用不必要的纵向空间，挤压上层布线或者结构件的布置位置。

　　外形尺寸的把控上，本体的圆柱长度和直径比例要对应常规同规格产品的尺寸区间，不能出现比例失调的情况，比如小容值产品做的本体过长，会导致在高密度PCB布局时无法塞进预留的元件位；引脚的伸出长度要兼顾手工焊接和流水线插件的两种作业场景，既满足手工焊接时的引脚夹持长度，也不会因为过长导致插件机的送料卡滞。很多新手建模时容易忽略引脚和本体结合处的密封胶层结构，这部分虽然尺寸很小，但在做产品的安规距离检查时，胶层的轮廓会影响带电体到周边金属结构件的爬电距离计算，所以建模时要在引脚根部做出一圈微小的凸台结构，还原实际产品的密封形态。另外，在做装配适配的时候，要考虑电容本体的外层绝缘套管的厚度，虽然这层套管厚度通常只有零点几毫米，但在紧凑的电池仓、电源模块壳体内部，这零点几毫米的间隙就可能决定元件能不能顺利装进去，会不会出现装配后套管被壳体刮破的绝缘风险。不同应用场景下对电容的安装固定要求也有区别，在有震动的车载设备、工业控制板卡上，这类卧式电容通常会点胶固定本体，所以建模时本体圆柱面的粗糙度不需要做细节刻画，但要保证圆柱面的圆柱度公差，避免点胶后出现本体和PCB板面贴合不严的情况。

　　在做整机的热仿真前置建模时，电容本体的材质参数要对应实际的铝壳或者塑封材质，引脚的金属材质参数要匹配镀锡铜线的导热特性，虽然结构建模不需要做仿真参数的挂载，但准确的外形尺寸是后续热仿真、结构强度仿真的基础。很多结构工程师在调用这类元件模型时，最在意的就是安装孔位的相对位置精度，也就是两个引脚的中心距，这个尺寸必须严格对应PCB封装的焊盘间距，不能有丝毫偏差，否则在做3D装配检查时就会出现引脚和焊盘错位的问题，误导PCB设计人员调整封装，最终导致生产出来的板子无法插件。引脚的弯折方向也要做可配置的结构预留吗？

　　其实不需要，因为这类通用元件的模型只要做出标准的卧式弯折形态就足够覆盖绝大多数应用场景，特殊弯折角度的情况可以在基础模型上快速调整，不需要在初始模型里做冗余的参数化配置。另外要注意的是，电容本体的端面不能做成完全和圆柱面垂直的纯平面，实际量产的元件因为封装工艺的原因，端面会有微小的内凹或者弧度，建模时做微小的工艺特征还原，能让模型在渲染或者装配检查时更贴近真实物料的状态，不会出现过于理想化的“电脑生成感”，也能帮助工艺人员提前预判元件端面和周边 tall 元件的间隙问题。在电源适配器这类空间极度紧凑的产品里，这类轴向电容往往是决定壳体内部空间利用率的关键元件之一，准确的模型能帮助结构工程师在设计初期就排布好元件的位置，避免后期开模后才发现元件装不进去，需要改板或者修模的损失。
