三单元低音扬声器箱体结构设计

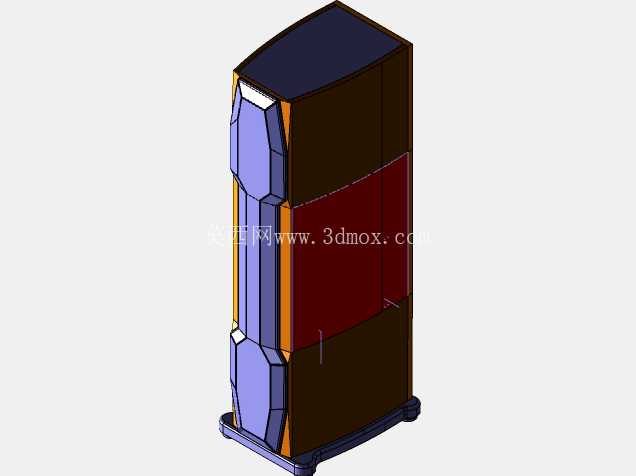

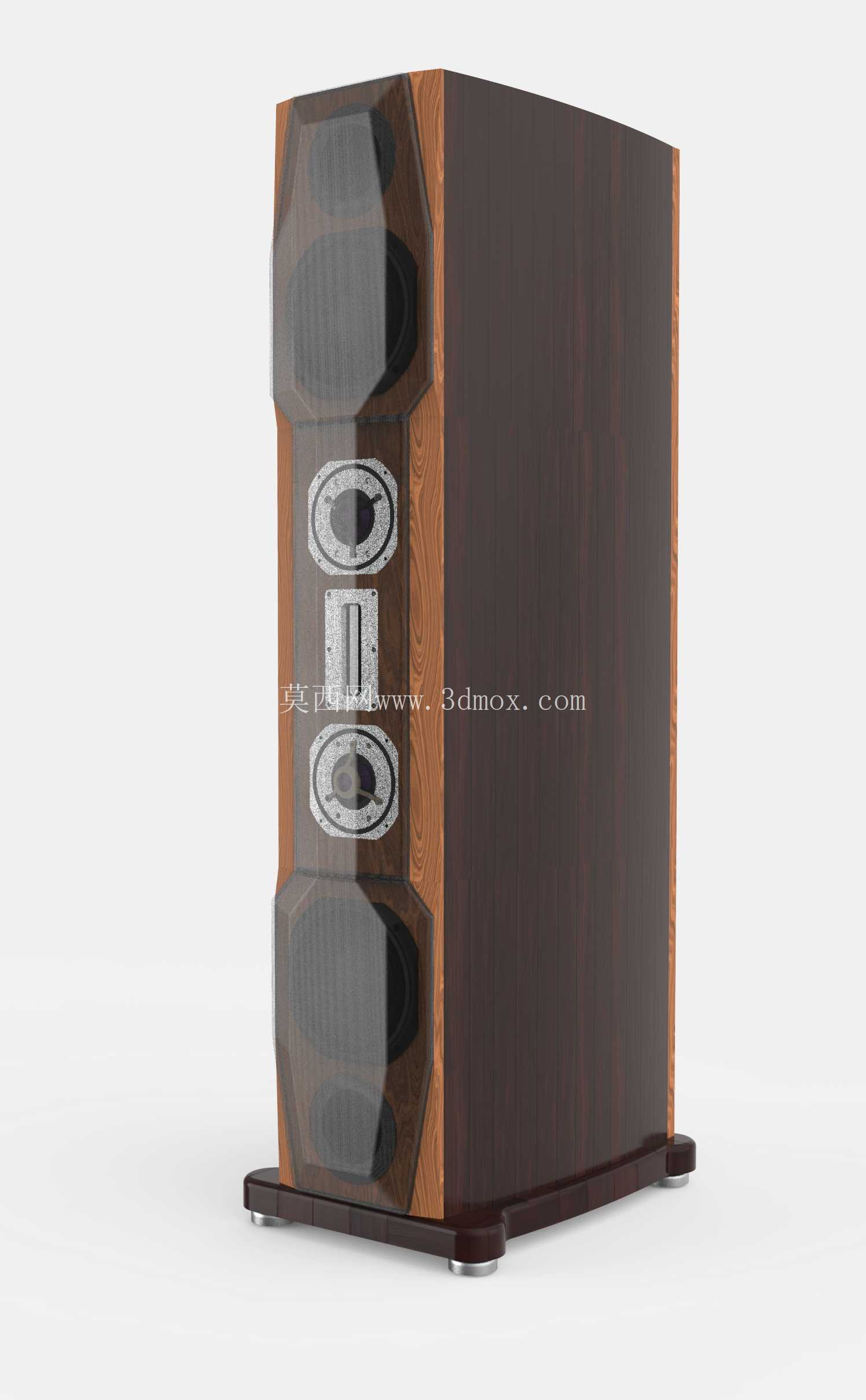

　　在专业扩声系统的落地应用中，低音扬声器的箱体布局直接决定了低频段的声辐射效率、驻波抑制能力以及安装适配性，这套三单元布局的低音扬声器结构，核心面向中小型固定安装场景、流动演出返听以及家用HiFi低音补充场景做适配，选用kappalite-3010lf单元搭配TC Sound 12英寸低音单元做组合排布，在有限的箱体容积内平衡了低频下潜深度与最大声压级输出能力。从结构设计逻辑来看，整体采用立式窄面宽的箱体轮廓，正面做了三段式的单元安装位布局，上下两段预留10英寸单元的安装沉台，中间区域预留12英寸单元的安装空间，这种非对称的排布方式能够规避单元间距过小带来的声干涉问题，同时让箱体的重心沿垂直中轴线分布，降低立式放置时的倾倒风险。箱体的边角全部做了多段斜切过渡处理，而非传统的直角封边，一方面能够减少箱体边缘的声衍射现象，优化近场聆听时的低频结像清晰度，另一方面斜切的加强筋结构能够提升箱体板材的整体刚性，降低大动态输出时的箱体板振带来的音染。在安装边界的设计上，箱体底部预留了标准的支架安装孔位，同时底部做了凸起的防滑脚垫安装位，既可以直接落地放置，也能够搭配专业音箱支架做架高安装，适配不同层高的听音环境；箱体背部预留了接线盒的安装沉腔，能够隐藏接线端子与外接线缆，避免安装后线缆突出影响整体美观，同时减少线缆被外力拉扯导致的接线松脱问题。

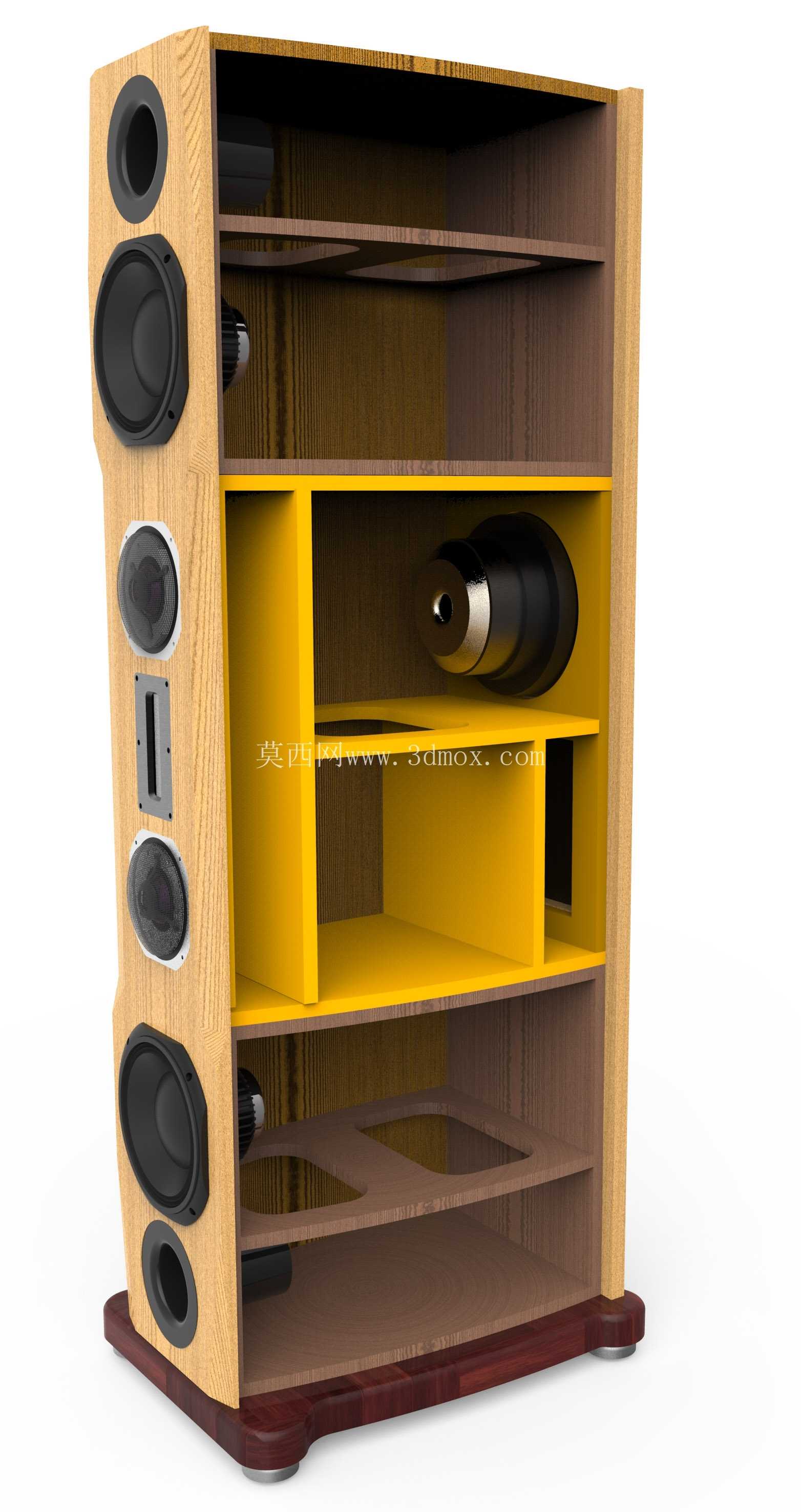

　　从功能特性来看，三单元的布局并非简单的单元堆叠，每个单元的独立腔体都做了分隔设计，12英寸主低音单元采用倒相式腔体结构，倒相孔的走向沿箱体垂直方向排布，能够减少高速气流通过倒相孔时产生的风噪，上下两个10英寸辅助单元采用密闭式辅助腔体设计，能够在不额外增加箱体容积的前提下，提升低频段的量感输出，同时抵消主单元工作时带来的箱体内部驻波共振。在结构细节处理上，单元安装位全部做了阶梯式沉台设计，单元安装后前面板与单元磁路不会突出箱体表面，能够适配网罩的快速安装，网罩的固定卡扣隐藏在箱体侧面的斜切槽内，不会破坏正面的视觉整体性；箱体的板材拼接处全部做了企口咬合结构，相比传统的直边拼接，能够大幅提升拼接处的密封性能，减少箱体漏气带来的低频损耗，同时提升整体结构的抗冲击能力，满足流动演出场景下的频繁搬运需求。

　　在实际应用场景中，这种立式三单元布局的低音扬声器，相比传统的方形大容积低音炮，占地面积更小，窄面宽的设计能够轻松放置在屏幕两侧、家具缝隙或者舞台边架位置，不会占用过多的使用空间；垂直排布的单元能够让低频声辐射的垂直覆盖角度更宽，无论是坐态聆听还是站态使用，都能够获得一致的低频听感，不会因为听音高度的变化出现低频量感的明显衰减。设计过程中针对不同单元的参数做了腔体容积的匹配计算，12英寸单元的腔体容积严格匹配单元的T/S参数，确保低频下潜能够达到设计目标值，上下辅助单元的腔体容积做了对称设计，保证两个单元的工作参数一致性，避免两个辅助单元输出不一致带来的声像偏移问题；箱体内部的加强筋采用纵横交错的排布方式，在不增加过多箱体重量的前提下，将板材的共振频率提升到工作频段以外，避免大音量下箱体共振产生的杂音。

　　从安装适配的角度来看，箱体的侧面预留了吊挂安装的螺纹孔位，能够搭配专业的吊挂配件做壁挂安装或者吊挂安装，适配会议室、小型酒吧等需要隐藏安装的场景，所有安装孔位都做了预埋金属螺母处理，相比直接在板材上攻丝，能够大幅提升安装的结构强度，避免长期吊挂后出现螺丝滑牙的问题。整体外形的尺寸控制充分考虑了常规运输通道的通过性，箱体的宽度、深度尺寸都小于常规的门洞宽度，搬运过程中不需要倾斜箱体就能够顺利通过普通住宅与商用空间的门洞，降低了安装搬运的难度；箱体的外壳预留了饰面安装的卡槽，既可以做木纹贴皮适配家用场景的装修风格，也可以做耐磨的水性漆喷涂适配专业演出场景的耐用性需求。
