高精密USBC型接口母座结构设计

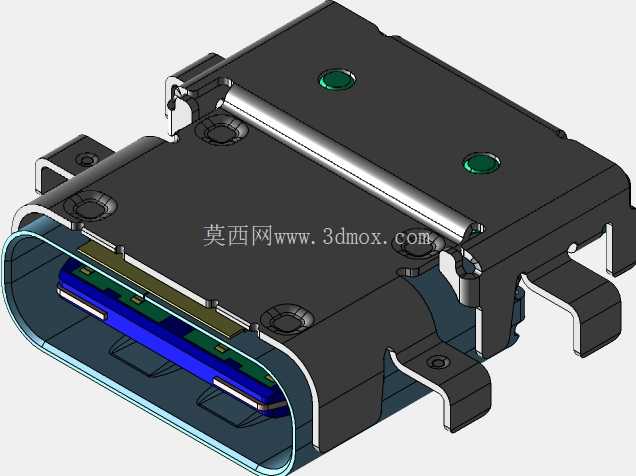

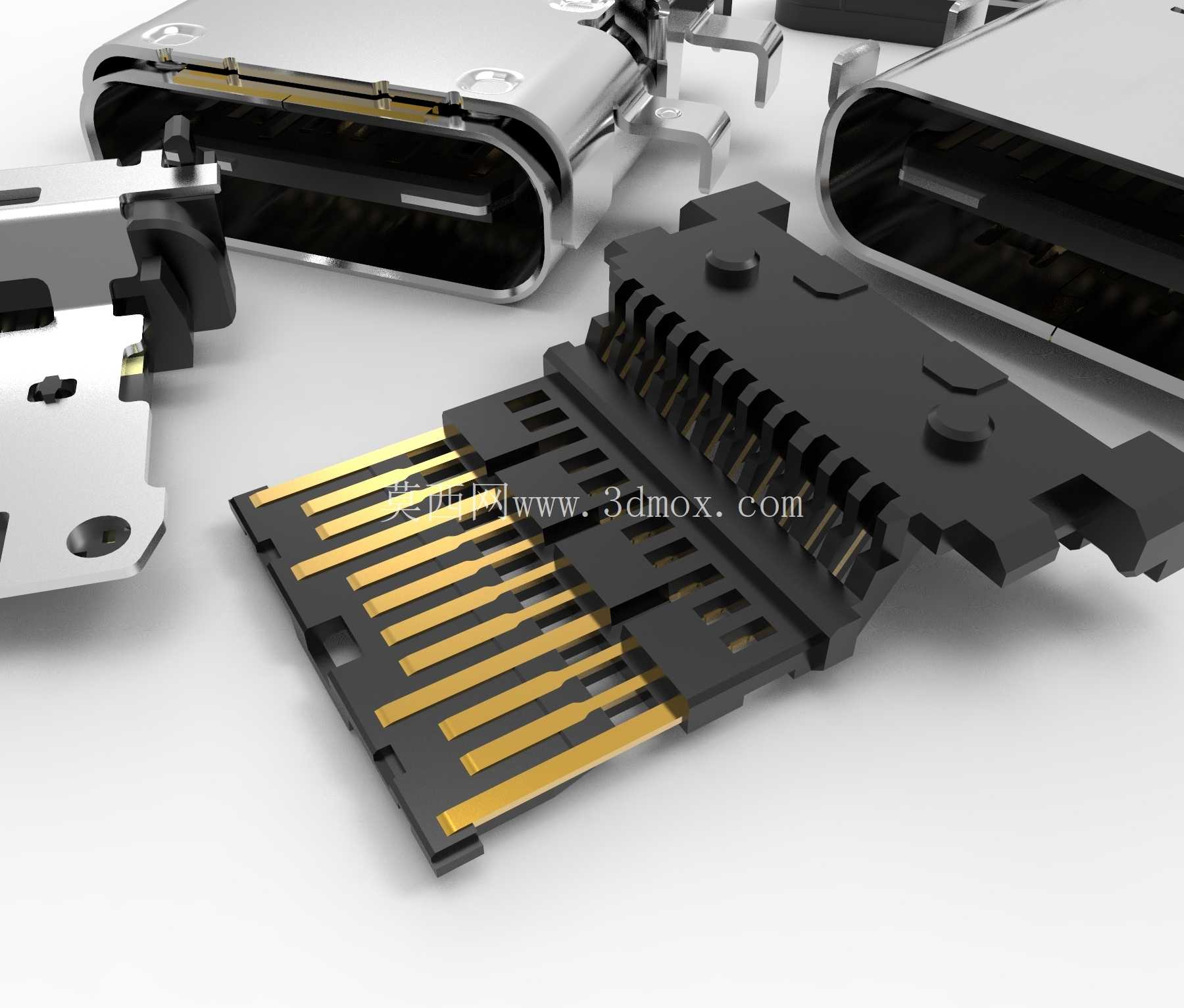

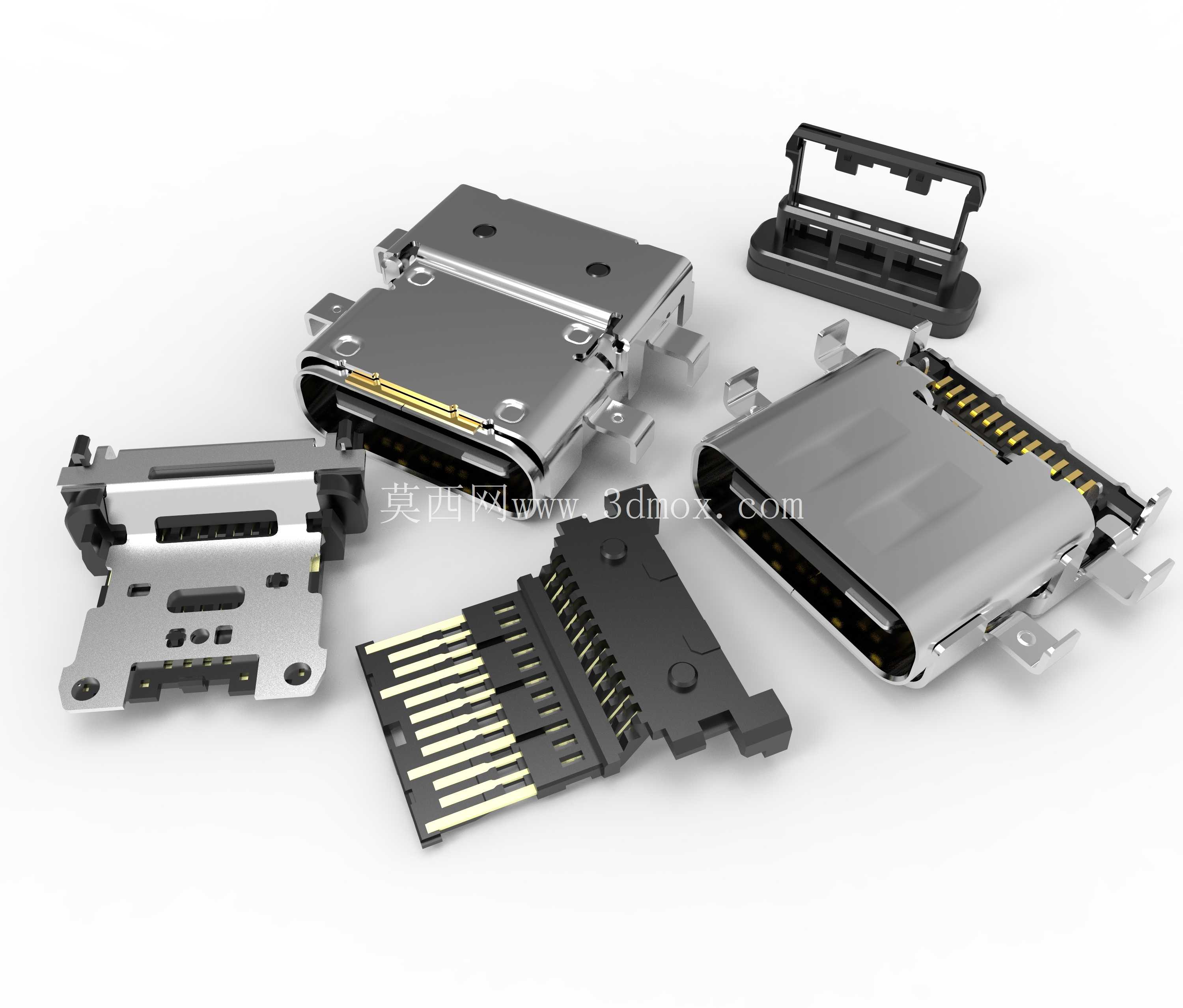

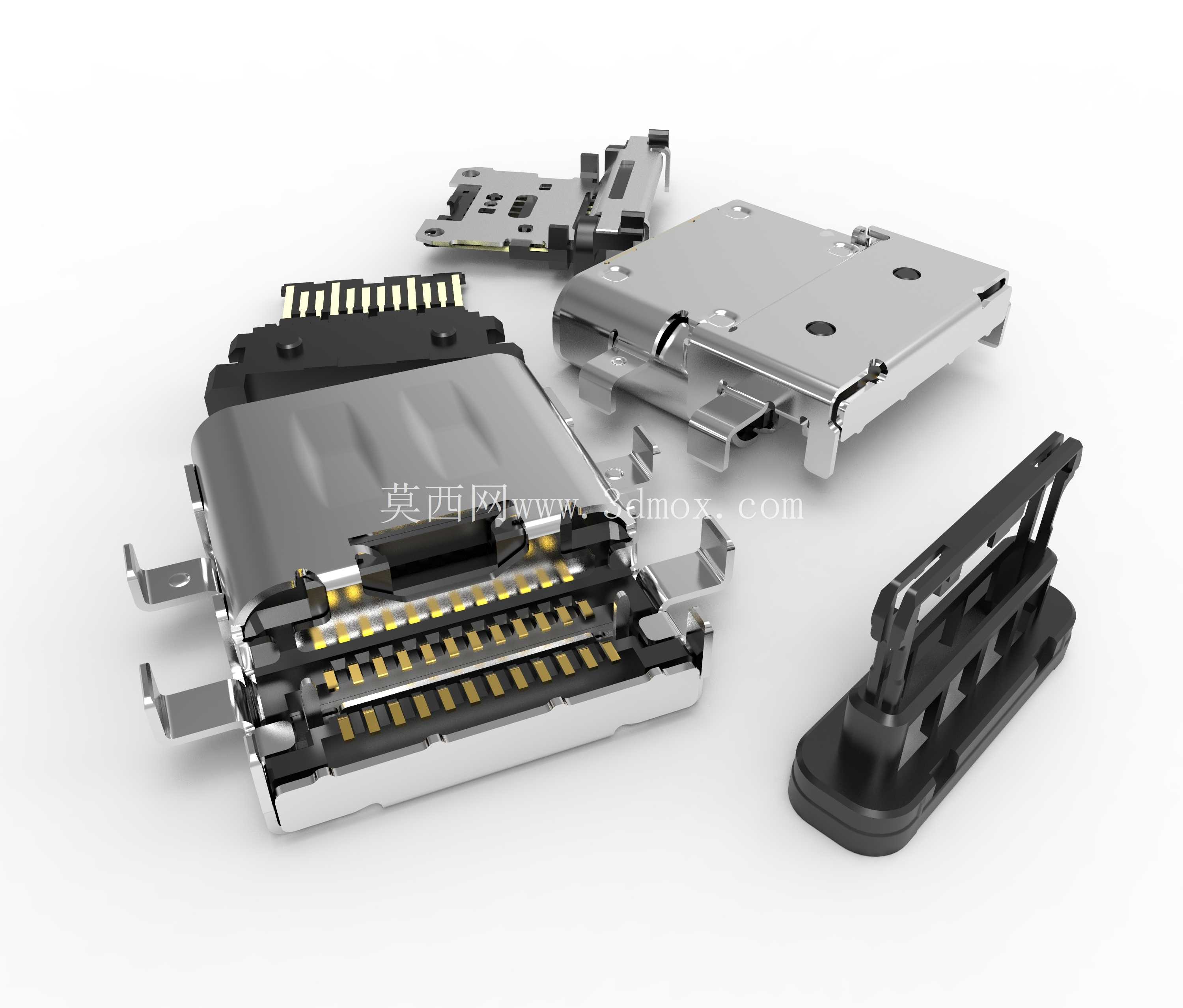

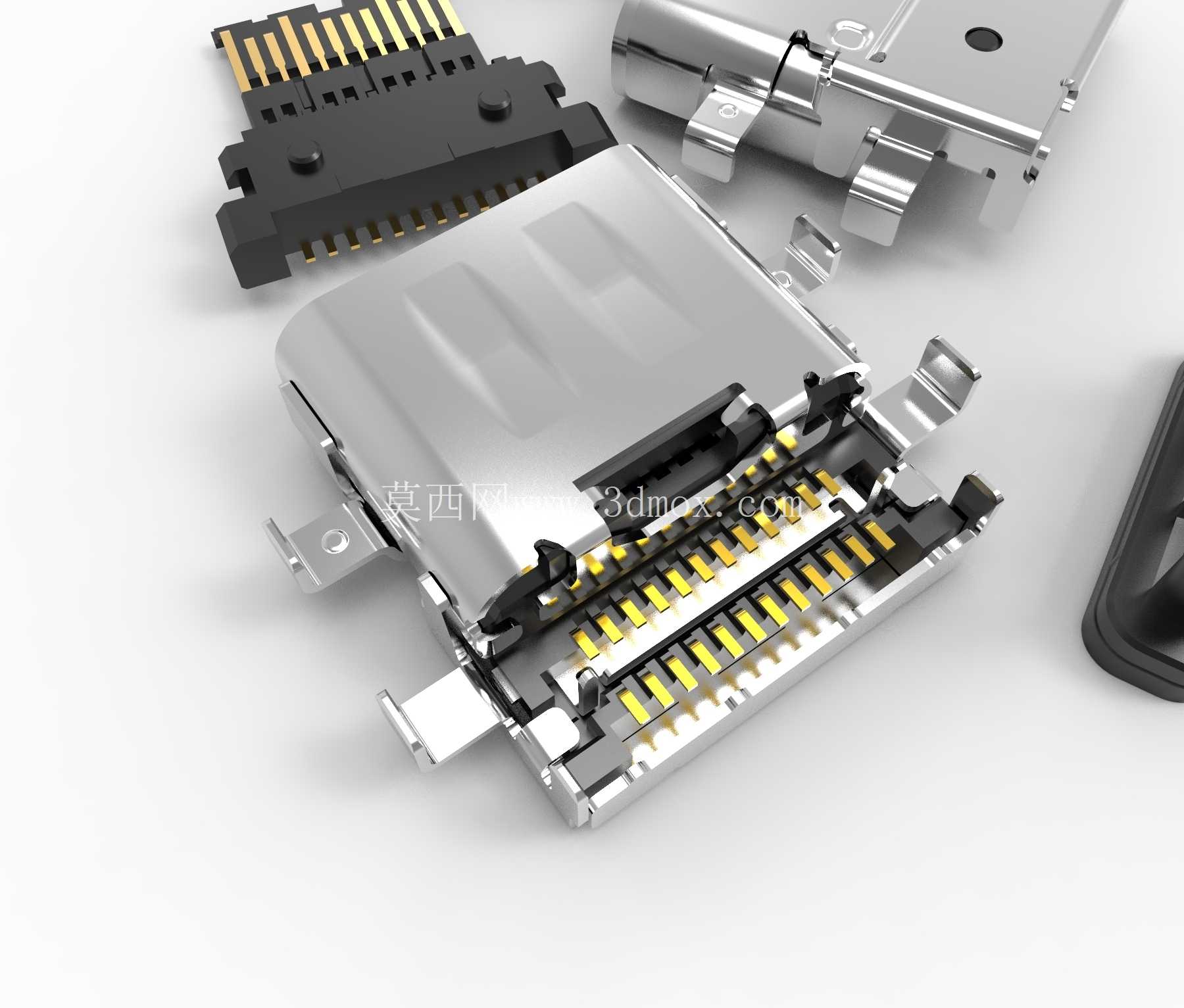

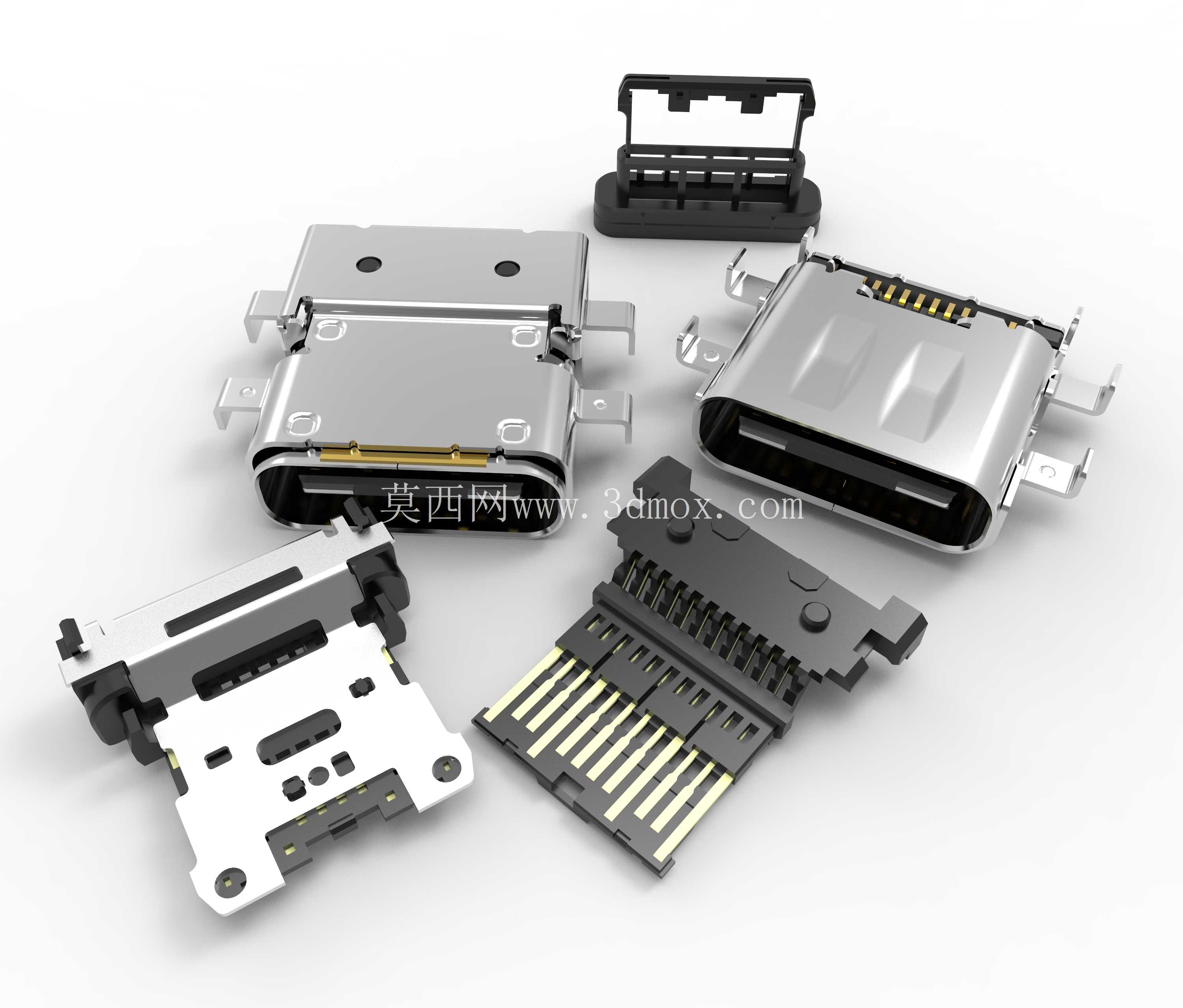

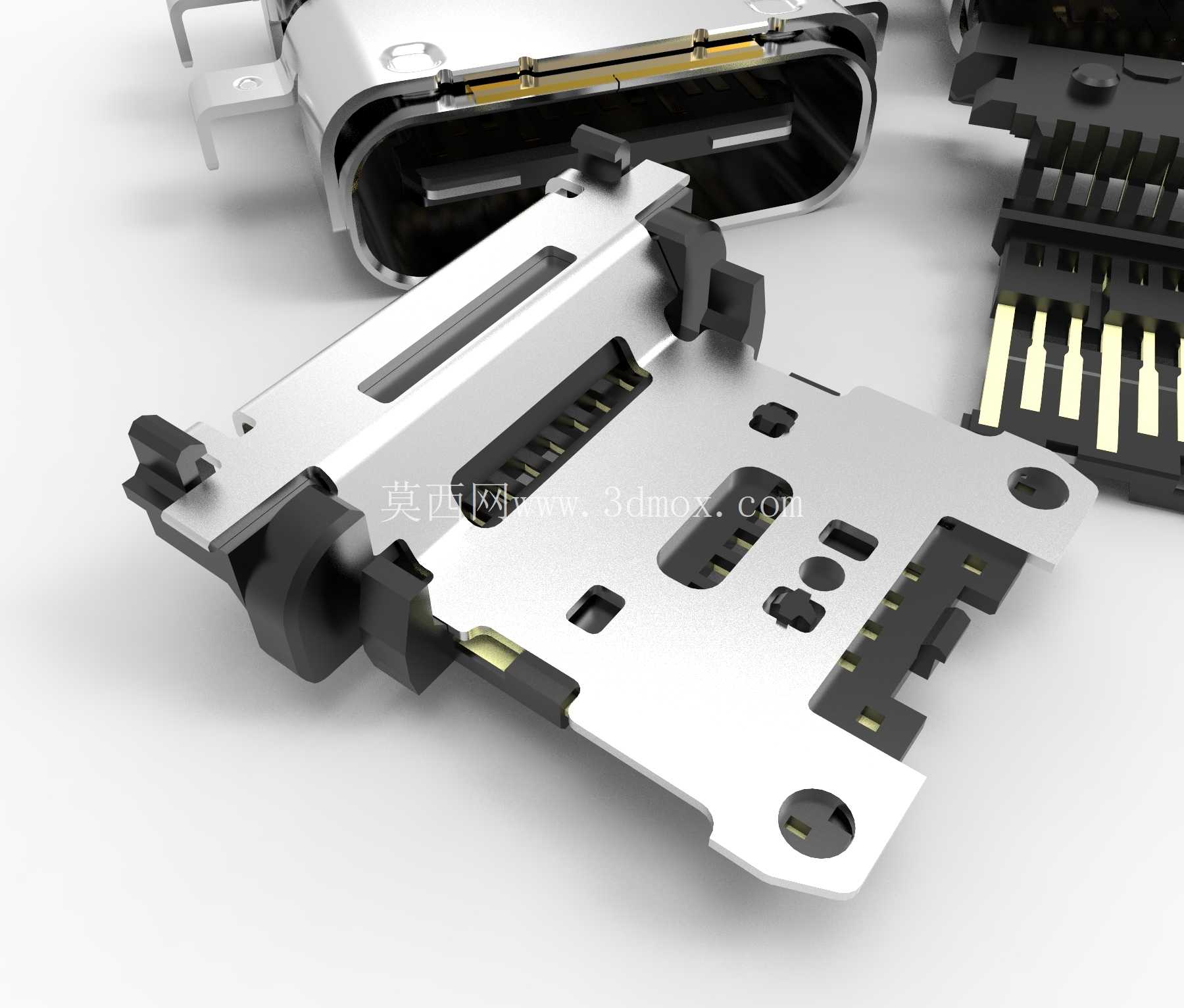

　　在消费电子、工业控制、便携设备的硬件设计链路里，板端连接接口的选型与结构适配，始终是决定整机可靠性、装配良率的核心环节之一，这款Type-C母座的结构设计，完全围绕实际量产装配、长期使用的工况需求展开，拆解来看覆盖了从端子接触到外壳屏蔽、从安装定位到焊接固定的全链路细节。先从实际应用场景说起，这类板端母座目前覆盖的场景极广，从智能手机、平板、笔记本电脑的内置充电数据接口，到工业手持终端、便携检测设备的外接通讯充电口，再到桌面扩展坞、车载充电模块的前置接口，只要涉及正反插盲操作、大电流快充、高速数据传输的板端连接需求，这类结构的母座都是核心选型对象，不同场景下对结构强度、插拔寿命、屏蔽性能的要求各有差异，这款设计在结构上做了全场景的冗余考量。从产品功能特性来看，整个母座分为金属屏蔽外壳、绝缘胶芯、接触端子、固定插脚几个核心部分，金属外壳采用折弯铆合结构，两侧延伸出DIP固定插脚，穿过PCB板对应的定位孔后过波峰焊固定，相比纯SMT贴装的结构，能承受更大的侧向插拔力，避免用户斜插、暴力插拔时将接口从板上扯落，外壳表面做了哑光镀镍处理，既提升耐汗液、耐盐雾的腐蚀能力，也能形成连续的电磁屏蔽层，减少高速数据传输时的外界信号干扰，同时避免接口自身的信号向外辐射干扰板上其他射频器件。绝缘胶芯部分采用耐高温的工程塑料材质，满足回流焊、波峰焊过程中的高温不变形要求，胶芯上的端子槽位做了高精度的定位设计，每一根接触端子的位置度公差控制在0.03mm以内，保证公头插入时每一个触点都能精准对接，不会出现接触不良、端子错位顶弯的问题；接触端子采用镀金铜合金材质，弹性结构做了预压弧度设计，公头插入时端子的正向接触力保持在0.5N-0.8N区间，既保证接触电阻足够小，满足大电流快充时的温升要求，也能保证万次以上插拔寿命后弹性不衰减，不会出现接触松动的问题。

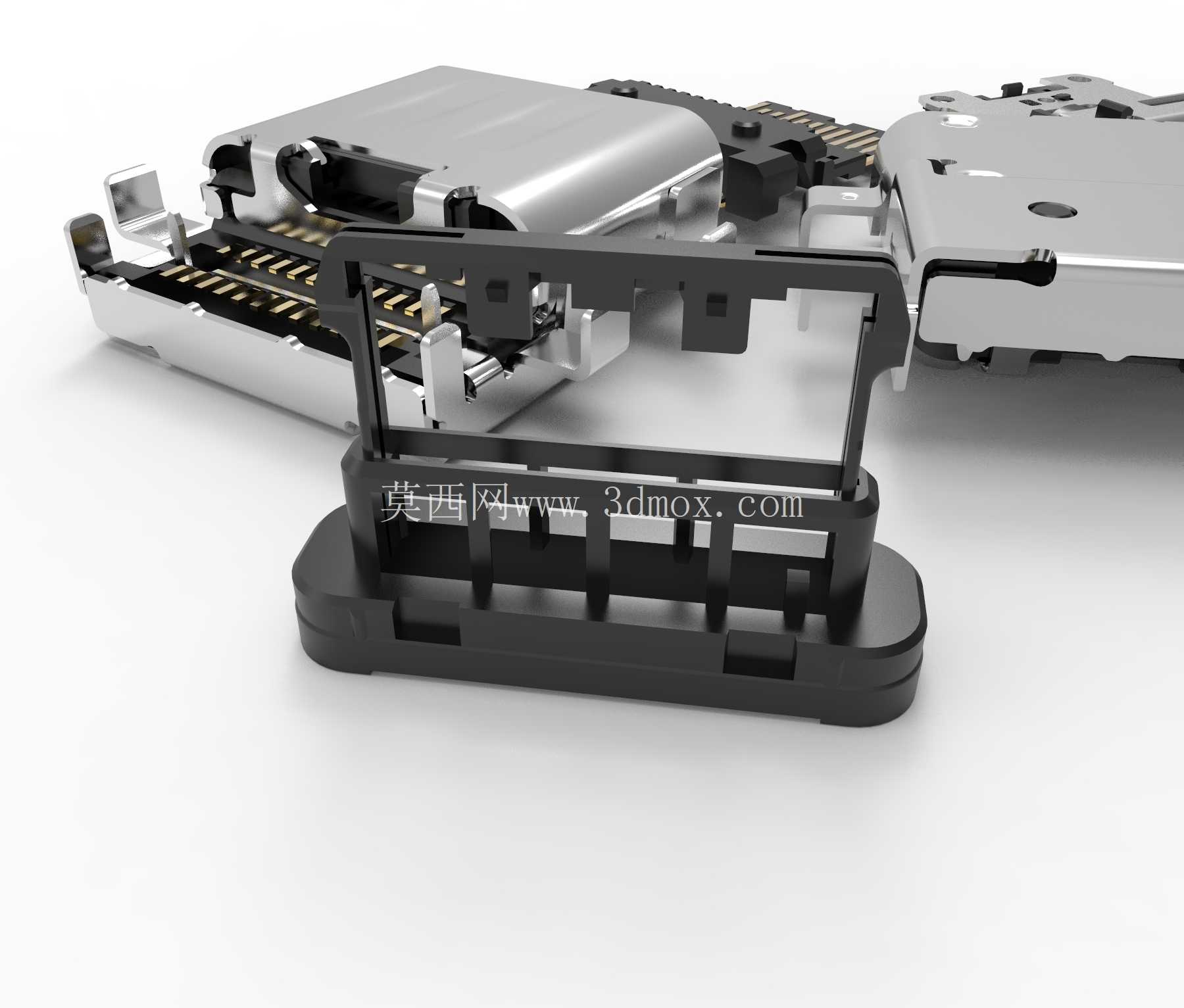

　　再说到设计思路上的细节，很多新手工程师在选型这类接口时容易忽略安装边界的问题，这款母座在设计时就明确了所有安装尺寸的边界：首先是板上占用的长宽尺寸，贴装面的投影区域避开了板上常见的布线禁布区，外壳两侧的定位插脚间距做了通用化设计，兼容目前行业内主流的Type-C母座封装尺寸，硬件工程师在做替换选型时不需要重新改板画封装；其次是插合方向的尺寸，母座插入口突出板面的高度做了多场景适配，既可以适配外壳开口沉台的设计，也能满足齐平外壳表面的装配要求，胶芯后端的端子焊脚长度控制在1.2mm，既能保证SMT焊接时的焊锡浸润面积，也不会出现焊脚过长导致的连锡、虚焊问题。另外在防呆与防护设计上，母座内部的胶芯做了不对称的防呆结构，虽然Type-C支持正反插，但内部结构不会因为公头反插出现端子干涉，外壳的插入口边缘做了0.2mm的导向倒角，用户盲插时公头可以顺着倒角滑入接口，不需要精准对准就能顺利插合，胶芯根部和外壳的衔接处做了台阶密封结构，如果是用于带防水要求的设备，可以在台阶处加装防水胶圈，实现IPX7以上的板端接口防水，不需要重新开模修改主体结构。

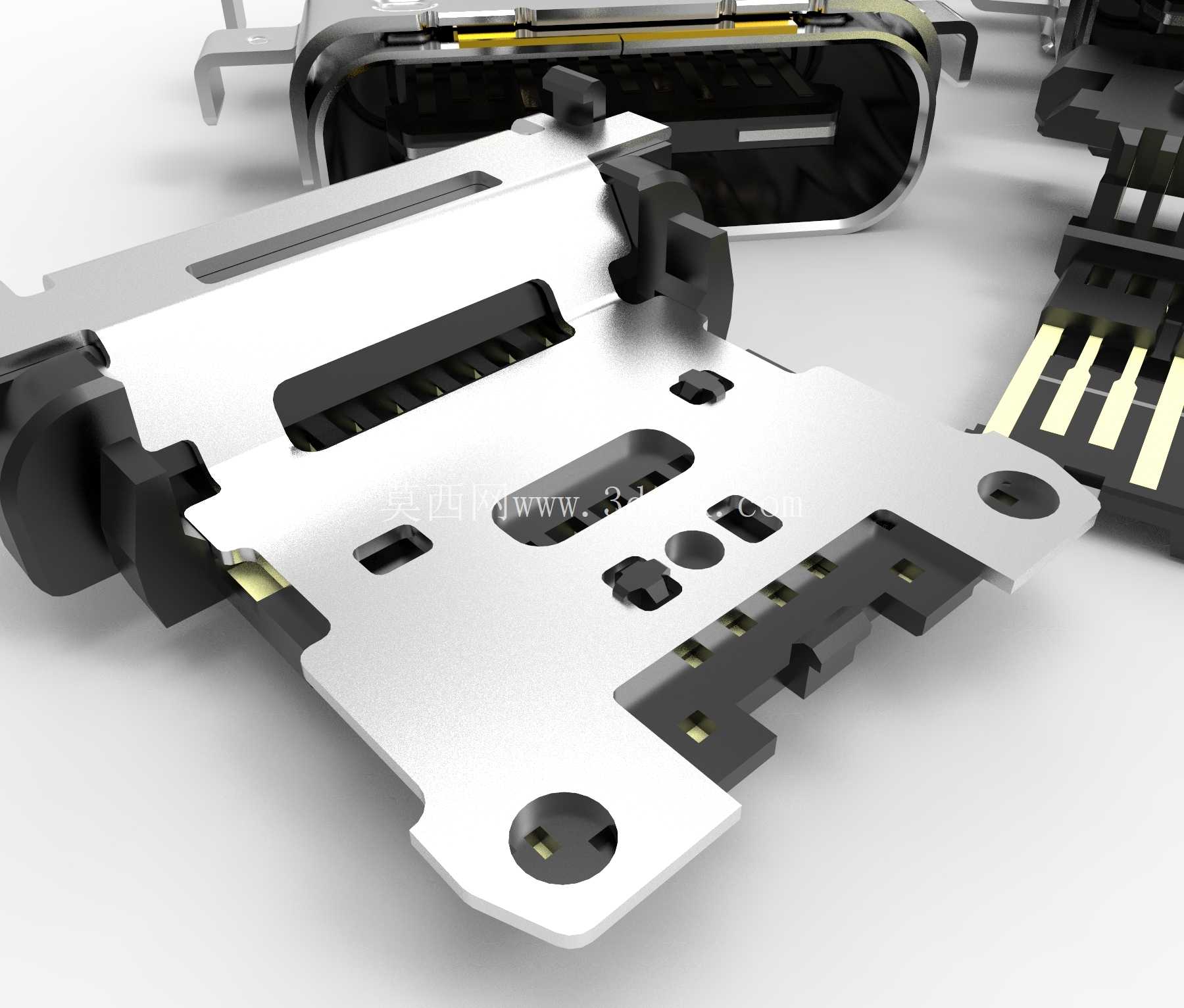

　　还有容易被忽略的固定结构细节，除了两侧的DIP插脚，母座底部还设计了两个SMT固定焊盘，焊接后可以进一步提升母座和PCB板的结合强度，当用户插拔时施加的垂直于板面的力，可以通过这两个焊盘分散到整个板面，不会集中在插脚位置导致焊盘脱落；端子的排布上，电源引脚和接地引脚做了加宽设计，载流能力可以达到5A以上，满足100W快充的大电流传输要求，高速数据引脚做了等长设计，阻抗控制在90Ω差分阻抗，满足USB3.0以上版本的高速数据传输要求，不会出现信号丢包、传输速率不达标的问题。

　　从装配工艺的角度看，整个母座的零件拆分符合量产冲压、注塑的工艺要求，金属外壳采用连续模冲压成型，生产效率高，零件一致性好，绝缘胶芯采用精密注塑模生产，端子采用连续冲压后插入胶芯的组装工艺，整个组装过程可以实现全自动生产，不需要人工干预，能有效控制量产时的零件公差和装配良率，不会出现手工组装带来的端子错位、外壳变形等问题。在实际选型使用时，工程师只需要根据自身设备的外壳厚度、板上空间大小，确认对应的安装高度和插脚长度，就可以直接套用封装，不需要对结构做额外修改，母座的所有棱角位置都做了R0.1以上的圆角处理，不会在装配时划伤操作人员、刮伤设备外壳的漆面，插入口的边缘做了抛光处理，公头多次插拔后也不会出现镀层脱落、刮花公头外壳的问题。
