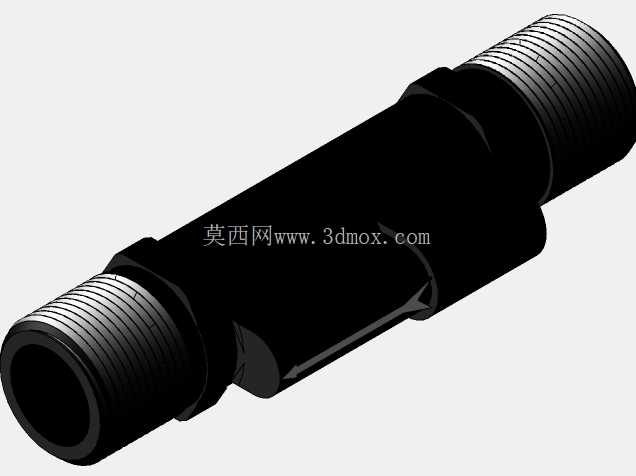

38BSP外螺纹式管道水流开关结构设计

　　在工业流体管路系统、民用给排水回路、换热设备循环管路、冷却系统供水管路中，水流开关是不可或缺的流体状态监测元件，这款38BSP外螺纹水流开关，正是针对公称通径匹配的BSP标准螺纹管路设计的直装式监测部件，无需额外转接接头即可直接拧入对应内螺纹的管路端口，大幅减少管路连接点的泄漏风险。从实际工程应用场景来看，这类水流开关常被用在冷水机组冷却水回路、注塑机模具冷却水路、消防喷淋系统供水管路、净水设备管路、暖通空调循环水系统中，核心作用是实时监测管路内是否存在有效水流，当管路内水流流速低于设定阈值或者出现断流情况时，开关内部的触发机构会动作，输出开关量信号给后端控制系统，及时触发报警或者联动停泵、停机保护，避免设备在无冷却水流的状态下干烧损坏，也能在消防管路失压时及时反馈故障信号。

　　从产品功能特性来看，这款采用直通式筒体结构的水流开关，流体从一端流入、另一端流出，内部没有突兀的阻流结构，流道顺畅压损小，不会对管路内的流体输送造成额外的阻力负担。两端的BSP外螺纹是英制管螺纹标准，螺纹牙型密封性能可靠，安装时只需在螺纹处缠绕适量生料带或者配合对应规格的密封圈，即可实现可靠的管路密封，耐受常规供水系统的工作压力。开关的触发机构内置在筒体中部的凸台结构内，不会直接突出到流道中心造成杂物卡滞，相比桨叶式水流开关，这种结构对管路内的细小杂质耐受度更高，不容易被水中的焊渣、碎屑卡滞失效，适合水质条件一般的工业循环水场景使用。

　　从设计思路层面拆解，这款模型的结构完全围绕管路直装的需求展开，整体采用同轴圆柱结构，两端螺纹段的长度经过合理设计，既保证拧入管路接头后有足够的螺纹啮合长度满足强度和密封要求，又不会因为螺纹过长导致拧入后顶到管路内部的其他部件。中部的六角或者多面凸台结构，是专门为安装扳手预留的夹持位，安装时可以用普通活动扳手或者开口扳手卡住这个位置施加扭矩，不会损伤两端的螺纹牙型，也不会因为筒体表面光滑无法发力导致安装不到位。筒体的壁厚经过强度校核，能够承受常规给排水、循环水系统的1.6MPa额定工作压力，不会在正常工作压力下出现筒体开裂、变形的问题。内部的流道直径和两端螺纹的通径保持一致，没有出现通径缩口的情况，避免在开关位置形成节流效应，影响整个管路的流量输送能力。

　　关于外形尺寸与安装边界，这款水流开关整体为轴向直通结构，安装时不需要在管路旁边预留额外的侧向操作空间，只要管路两端的接头同轴对齐，就可以直接将开关拧入两端的管路接口，适合安装在空间紧凑的设备内部管路中，比如设备内部的冷却水管路排布密集的场景，这种直通式结构不需要额外的安装支架，直接靠两端螺纹就可以完成固定，不会因为设备运行的振动出现松动移位。两端外螺纹的规格统一为38BSP，也就是对应1.5英寸的英制直管螺纹，匹配所有同规格的内螺纹管路接头、法兰转接头，不需要额外加工异径接头就可以完成适配。整体轴向长度控制在合理范围内，不会因为加装这个水流开关导致管路需要额外裁切过长的管段，替换原有同规格管路接头时可以直接原位安装，不需要改动原有管路的排布走向。

　　在实际选型使用时，这类外螺纹直通式水流开关相比法兰连接的款式，安装效率更高，密封点更少，维护时只需要拧下两端螺纹就可以整体拆出清理内部，不需要拆卸法兰上的多颗螺栓，日常维护的工作量更小。模型的结构细节还原了真实产品的所有安装特征，包括螺纹段的牙型细节、中部夹持位的平面结构、筒体的过渡圆角，在做管路系统三维排布设计时，可以直接将这个模型导入装配体，模拟真实安装状态下的空间干涉情况，提前排查管路排布时的安装空间不足、和周边部件碰撞的问题，减少现场安装时的改管工作量。对于做流体设备结构设计的工程师来说，这类标准管路配件的精准三维模型，能够大幅提升管路设计的效率，不需要自己从零开始绘制螺纹和筒体结构，直接调用就可以完成装配校验，保证设计阶段的管路布局和实际安装状态一致。
