工业设备用集成LED指示蜂鸣警示件

　　在工业控制柜体、自动化生产线工位、电力配电终端这类场景里，声光一体的警示元件一直是人机交互环节里不可缺失的组成部分，这款集成LED灯带的蜂鸣警示件，正是针对这类紧凑安装空间的需求做的结构整合设计。从实际使用场景来看，这类元件常被布置在设备操作面板的预留开孔位，当设备触发过载、缺料、工位异常、故障停机这类信号时，既能通过醒目的红色LED光效传递视觉警示，也能同步发出蜂鸣声响，覆盖嘈杂车间环境下的听觉提示需求，避免单一光信号被现场操作人员忽略，也解决了单独安装指示灯与蜂鸣器需要占用两个面板开孔、布线繁琐的问题。

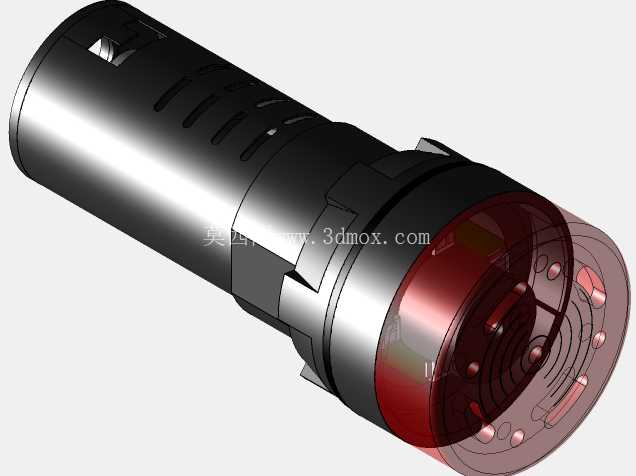

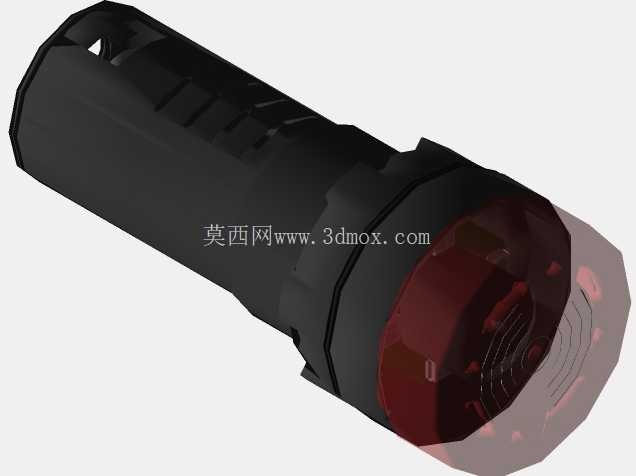

　　从功能特性上看，这款产品把发光单元与发声单元整合在同一圆柱型壳体内，前端的红色透光罩做了内凹的导光结构设计，能让LED发出的光线形成均匀的扩散面，不会出现局部亮斑导致的远距离识别度不足问题，发声单元的出声孔布置在壳体侧部的开槽位置，既避免了前端安装时出声路径被面板遮挡，也能防止车间内的粉尘、飞溅切削液直接从出声孔进入壳体内部，提升现场使用的可靠性。壳体主体采用金属材质做主体结构，相比全塑料壳体的同类元件，抗磕碰能力更强，在设备装配、后期运维过程中不容易被工具碰损，前端的安装卡扣结构做了阶梯式设计，适配不同厚度的设备面板，不需要额外加装固定螺母，从面板正面推入即可完成卡装，大幅提升现场装配效率。

　　从设计思路层面拆解，这款产品的结构排布做了充分的空间优化：后端的接线端子区域做了收径处理，给面板后方的布线留出足够的弯折空间，不会因为元件尾部直径过大挤压柜内走线槽的空间；内部的PCB板采用分层排布，LED驱动电路与蜂鸣器驱动电路做了物理隔离，避免蜂鸣器工作时的电磁干扰影响发光回路的稳定性，同时壳体内部的共振腔做了定向优化，让蜂鸣声响的传播方向主要朝向设备操作侧，不会因为声音向后扩散导致柜体内形成共振杂音。

　　关于安装边界与尺寸适配，这款元件采用工控领域通用的圆形面板开孔规格，安装时只需要在面板上开出对应直径的圆孔，不需要做额外的异形加工，适配常规厚度1mm到5mm的冷轧钢板、绝缘塑料面板，安装完成后前端突出面板的高度控制在合理范围，不会因为突出过多被过往的物料、操作人员衣物勾挂，尾部的接线端预留了标准的接线位，适配常规的0.5到1.5平方毫米的多股铜芯导线，不管是螺钉压接还是插簧连接都能适配。在实际选型过程中，这类集成式警示元件相比分立的指示灯加蜂鸣器组合，能减少面板上的开孔数量，提升柜体面板的整体防护等级，同时减少柜内的接线点位，降低后期运维过程中线路松脱的故障概率，尤其适合在紧凑的小型控制盒、分布式IO站点、设备旁的本地操作柱上使用，在不占用过多面板空间的前提下，实现声光双重警示的功能。另外在结构细节上，前端透光罩与金属壳体的配合处做了密封槽设计，加装密封圈之后可以达到常规的工业防护等级，满足车间内多粉尘、少量溅水的使用环境要求，侧部的出声孔内侧做了挡水筋结构，即使有少量液体从侧面溅到元件上，也不会直接流入内部电路区域，延长元件在复杂车间环境下的使用寿命。
