装配工艺用侧接法兰式真空吸盘夹具

在精密电子组装、小型零部件压装、通讯连接器装配这类对工件表面防护要求高、取放定位精度要求严的产线环节，真空吸附类夹具一直是替代刚性夹爪的核心执行部件，这款侧接法兰结构的真空吸盘夹具，就是针对狭小安装空间、侧向走管需求的装配工位开发的专用执行端结构。

从实际工位适配来看，这类夹具常被用在芯片放大器模块组装、连接器pin针压装前的工件取放、薄型壳体移载等场景——这类工位往往要求夹具不能在工件表面留下夹痕，同时要避开装配位上方的压装机构、视觉检测镜头的安装空间，传统轴向接气的真空吸盘杆会在尾部伸出较长的气管接头，很容易和上方机构产生干涉，而这款结构把真空接气口设置在杆身侧方，搭配中部的安装法兰，能直接把夹具固定在工位安装板的预留孔位上，法兰上的两个定位销孔可以快速完成周向定位，不需要额外调整接气口的朝向，接气管路从侧方引出后完全藏在安装板下方的走线槽内，不会占用工位上方的操作空间。

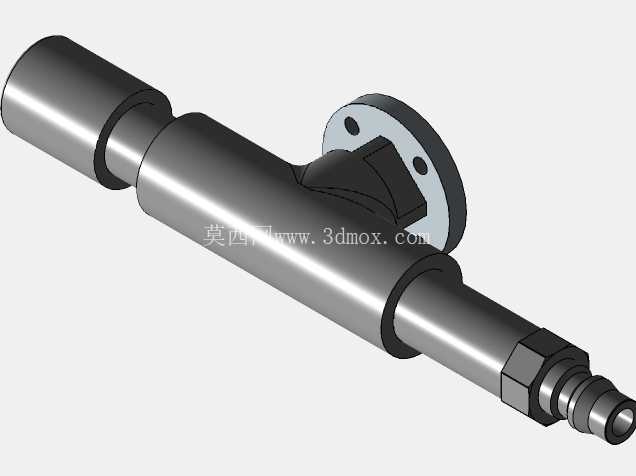

结构设计上，整个夹具的主体采用阶梯轴式的一体化杆身结构，从前端到后端依次是吸盘安装段、密封限位段、法兰安装段、侧方通气腔、尾部快插接头段。前端的吸盘安装段做了标准的外螺纹与密封锥面，能适配不同直径的真空吸盘，不管是吸小型芯片的微型硅胶吸盘，还是吸稍大壳体的丁腈橡胶吸盘，都可以直接替换，不需要更换整个杆身；密封限位段的两个黑色密封圈槽是用来装动密封的——部分需要缓冲行程的工位，可以把杆身做成滑动式结构，这两个密封圈就能保证杆身在滑动过程中真空腔不会漏气，不需要额外加外置密封件。中部的法兰盘和杆身采用一体式加工，没有拼接焊缝，避免了长期使用后拼接位置漏气的问题，法兰的厚度控制在6mm，安装时不需要在安装板上开很深的沉孔，只要开对应直径的过孔，从法兰背面锁两个固定螺丝就能完成安装，安装边界非常友好：法兰的最大外径比杆身大28mm，两个安装孔的中心距是20mm，只要安装板上预留直径16mm的杆身过孔、以及M3螺丝的固定孔位，就能完成装配，不需要做大范围的安装板结构改动。

侧方的通气腔是整个结构的核心设计点，传统轴向通气的真空杆，气路是从杆身尾部直通前端吸盘位置，尾部的快插接头会让整个夹具的轴向长度增加30mm左右，在一些Z轴行程有限的移载机构上，这部分额外长度很容易导致吸盘下压过位压伤工件；而这款结构把气路转折到侧方，尾部只保留了很短的快插接头定位段，整个夹具的轴向长度比同规格轴向接气的款式短了27mm，能适配Z向空间更紧凑的工位。气路转折的位置做了圆弧过渡，没有直角死角，一方面能减少真空气路的压损，提升吸盘的吸附响应速度，另一方面也避免了长期使用后管路内的杂质堆积在转角位置造成气路堵塞，日常维护只需要从前端通入压缩空气就能把内部杂质吹出来，不需要拆解整个夹具。

尾部的快插接头段做了标准的快插结构，能直接适配常用的6mm外径气动气管，插管的时候只需要把气管插到接头底部就能自动锁紧，拔管的时候按住接头端部的释放环就能拔出，不需要额外缠生料带或者打密封胶，现场换型调整的时候非常方便。杆身的所有外圆面都做了精磨处理，表面粗糙度控制在Ra0.8以内，如果是用在带缓冲滑动的安装结构里，杆身和导向套之间的配合间隙能控制在0.02mm以内，滑动过程非常顺畅，不会出现卡顿或者漏气的情况。

从实际使用的性能边界来看，这款夹具搭配直径10mm的真空吸盘时，在-60kPa的真空压力下能提供大概5N的垂直吸附力，足够吸附重量在300g以内的小型零部件，满足大部分电子类、小型通讯类零件的移载需求；如果需要吸附更重的工件，只需要更换更大直径的吸盘，不需要更换杆身主体，因为杆身内部的通径做了4mm，足够满足大流量真空的通气需求，不会因为通径太小导致真空建立速度变慢。另外整个杆身采用铝合金材质做硬质阳极氧化处理，表面硬度能达到HV400以上，日常使用中不会因为和安装板、导向套反复摩擦产生铝屑，避免铝屑掉落到洁净车间的工件表面造成品质问题，同时整体重量只有80g左右，就算装在高速移载的滑台上，也不会给滑台带来太大的负载，能适配每分钟120次以上的高速取放节拍。

在安装适配性上，这款夹具除了能直接通过中部法兰固定，也可以拆掉法兰，用杆身的圆柱面配合锁紧螺母固定在圆抱箍安装座上，适配一些没有平板安装位的简易工装，比如小型机械手的末端执行座、手动压装夹具的定位架上，都能快速安装固定。密封件全部采用标准的O型圈规格，长期使用后如果出现密封磨损，不需要找厂家定制专用密封件，直接在市面上采购对应规格的丁腈橡胶O型圈就能更换，维护成本非常低。
