工业设备嵌入式操作控制箱体结构

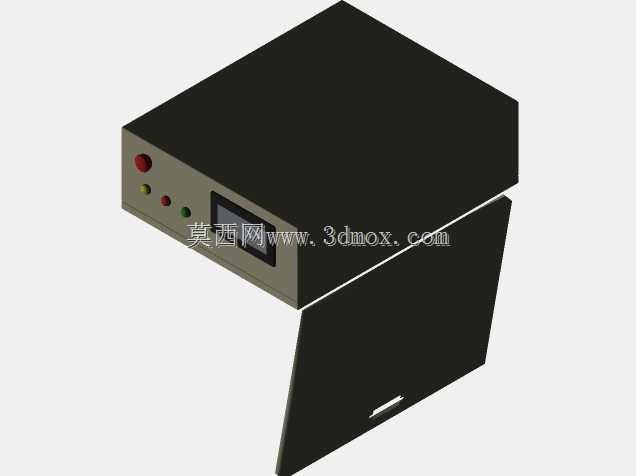

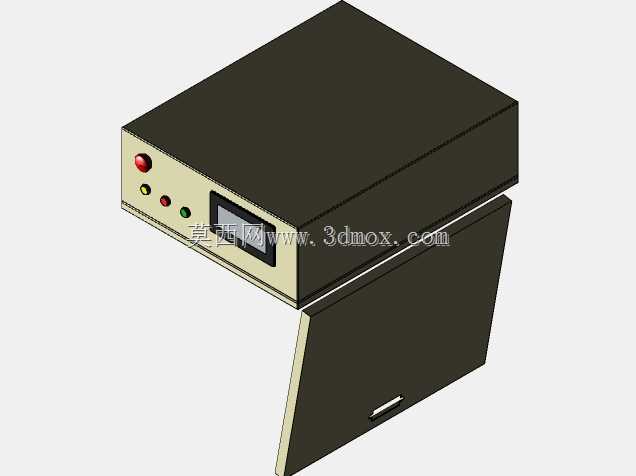

　　这款电控操作箱体的三维结构，最初是为配套中小型工业生产线的电源管控单元开发的，在车间现场的实际应用里，它既可以独立作为单台工艺设备的本地操作终端，也能嵌入整线的电源变压器柜体侧面，承担现场状态指示、参数微调、急停触发的核心交互功能，避免操作人员直接触碰高压侧的配电组件，从结构层面拉远操作位与带电区域的安全距离。从结构设计逻辑来看，整个箱体采用上下分体式的叠装结构，下半部分为走线与核心板卡安装腔，上半部分为操作交互面板，两个腔体之间通过侧边的定位卡扣与内置的接线航插实现快速对接，现场装配时不需要额外做复杂的线序整理，只要对准定位槽推入即可完成机械与电气的双重连接，能大幅压缩现场安装的工时。

　　操作面板的布局完全按照一线操作人员的使用习惯排布：最左侧靠上位置设置红色急停按钮，下方依次排布电源指示灯、运行状态灯、故障告警灯，所有按钮与指示灯的间距都预留了戴劳保手套操作的空间，不会出现按压时误触相邻组件的问题；面板中部嵌入小型人机交互显示屏，屏幕周边做了2mm的凸起边框，能避免现场搬运、安装过程中硬物直接刮蹭屏幕表面，屏幕的安装角度做了5度的仰角倾斜，操作人员站立操作时视线刚好与屏幕垂直，不需要刻意弯腰或者垫脚就能看清屏幕上的参数显示。箱体的外壳采用1.5mm厚的冷轧板折弯成型，所有边角都做了R3的圆角处理，既避免钣金锐边划伤安装人员，也能提升壳体整体的结构强度，减少长期使用过程中因车间振动产生的钣金变形。

　　安装边界方面，整个箱体的嵌入安装开孔尺寸比箱体外形单边小3mm，面板周边的翻边刚好能压在柜体的安装孔位外侧，不需要额外做装饰压条，固定时从面板内侧打四个M4的沉头螺丝即可完成固定，安装后箱体突出柜体表面的高度仅为45mm，不会占用过多的车间操作通道空间，也不会因为突出过多被过往的转运料车剐蹭。下半部分的安装腔深度为120mm，内部预留了PLC扩展模块、接线端子排的安装导轨位置，走线槽的排布沿着腔体内侧环绕布置，强电走线与弱电信号走线分别布置在腔体两侧，从结构上避免强弱电信号干扰，腔体内壁预留了多个接地柱位置，所有金属壳体、按钮安装座都能通过接地柱实现可靠接地，满足工业现场的电气安全要求。

　　在实际的产线适配场景中，这款控制箱体可以根据不同的设备需求灵活调整面板组件，比如需要增加本地启停功能时，只需要在面板预留的空位上加装对应按钮即可，不需要重新开模制作整个面板，钣金面板的空位预留已经在建模阶段做了通用化处理，常规的22mm安装口径按钮、指示灯都能直接适配。箱体的上下结合面做了嵌入式的密封槽，装配时可以嵌入2mm厚的橡胶密封条，达到IP54的防护等级，能够适应车间内存在少量粉尘、偶尔有飞溅水滴的使用环境，不会因为现场环境的杂物进入腔体内部导致电路短路。从建模的细节处理来看，所有按钮的按压行程、屏幕的显示区域、腔体内部的安装位都按照实物的实际尺寸1:1还原，结构工程师在做整线布局时，可以直接调用这个模型嵌入到整体的设备柜体模型中，不需要反复核对安装尺寸，也能提前模拟操作视角、走线空间是否合理，减少后期现场安装时出现的结构干涉问题。
