工业级旋风式粉尘分离收集装置结构

　　在木工车间打磨、金属切削加工、粉体物料输送这类持续产生悬浮粉尘的作业场景中，前置式旋风分离装置是整套除尘系统里承担初级过滤负荷的核心部件，这款旋风粉尘分离结构的设计，完全围绕高浓度含尘气流的预分离需求展开，能在不依赖滤材的前提下，通过气流的旋流离心作用把80%以上粒径超过10μm的固体粉尘从气流中剥离出来，大幅降低后端滤筒、布袋等精过滤单元的负载，延长精滤部件的更换周期，减少整个除尘系统的运行阻力。

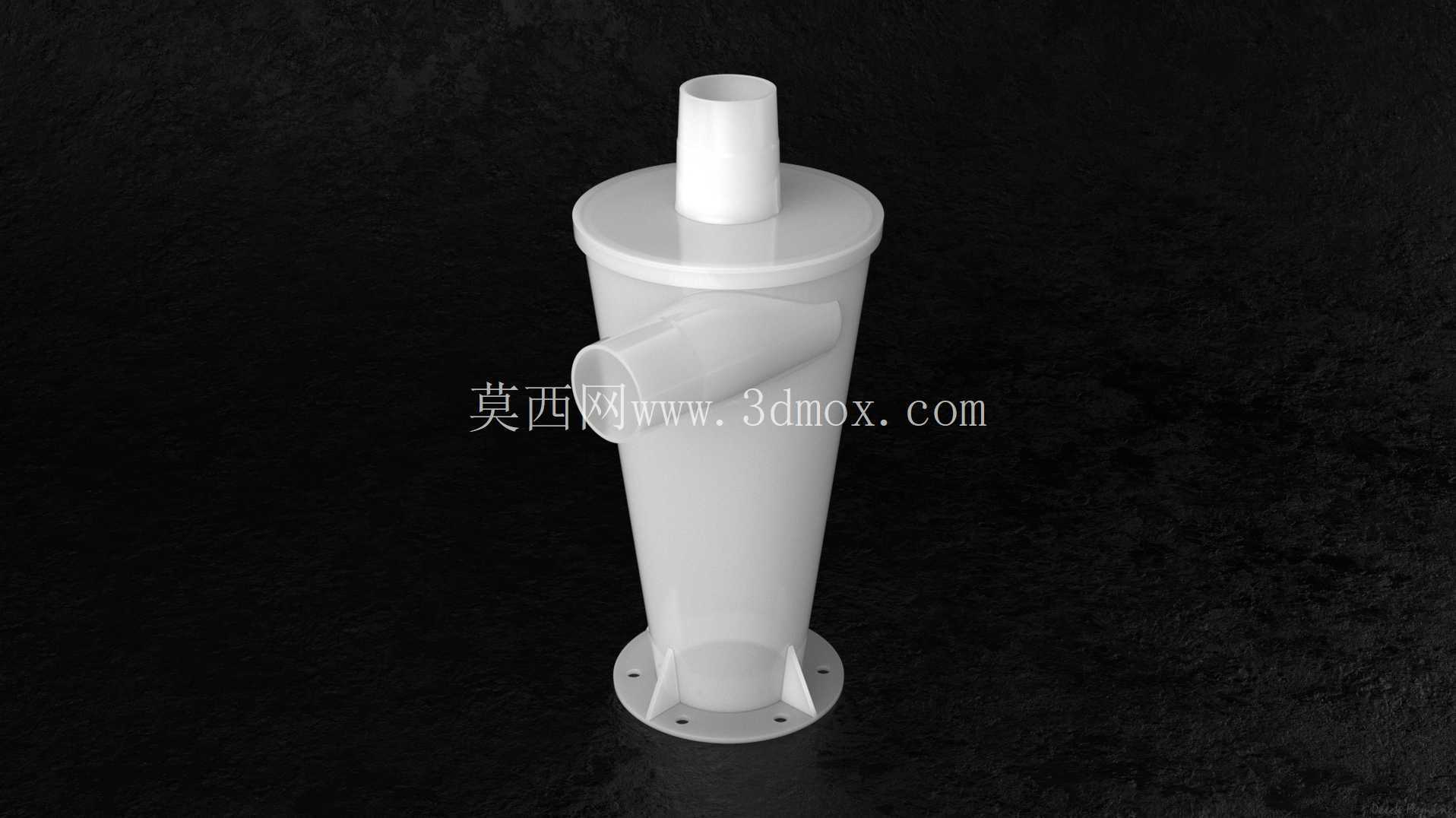

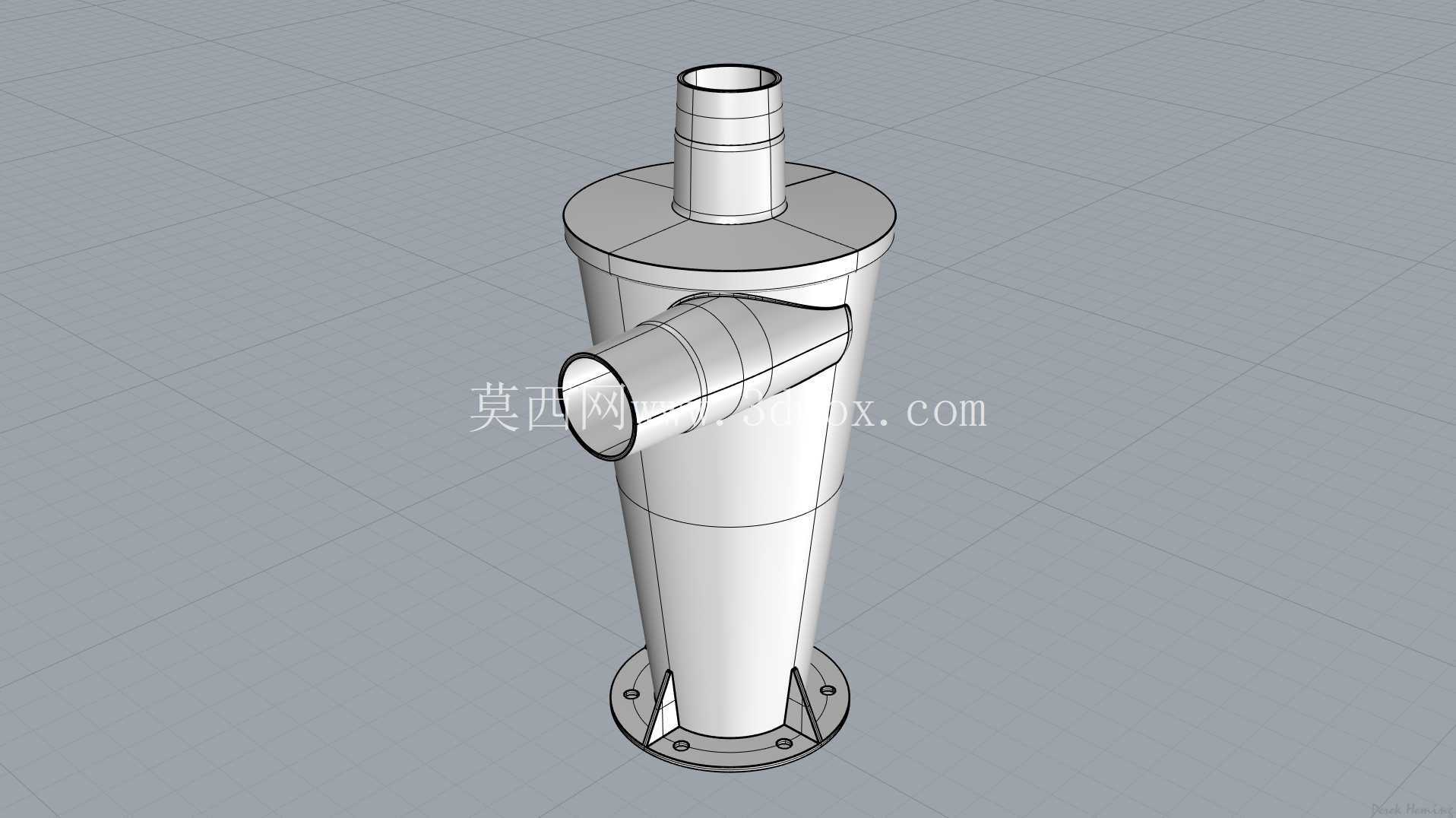

　　从结构设计逻辑来看，整个装置采用上宽下窄的倒圆锥加直筒段的经典旋风构型，但在细节尺寸上做了适配小型单机除尘、移动式除尘工位的优化：顶部的排气口采用直插式圆管接口，尺寸匹配常规工业吸尘软管的通用通径，可直接对接后端风机的进风端，无需额外做变径转接；侧向设置的进风口采用切向接入的结构，进风管轴线与上部筒体的内壁切线完全重合，能让进入筒体的含尘气流顺着筒壁自然形成向下的旋转流场，避免气流直冲筒体中心造成流场紊乱，减少不必要的动能损耗。筒体下部的锥段角度经过反复校核，既保证旋流向下运动过程中离心力持续作用在粉尘颗粒上，让粉尘顺着锥壁滑落到下方的集尘区域，又避免锥角过小导致整体高度过高，占用过多安装空间，适配小型工作站的紧凑安装需求。

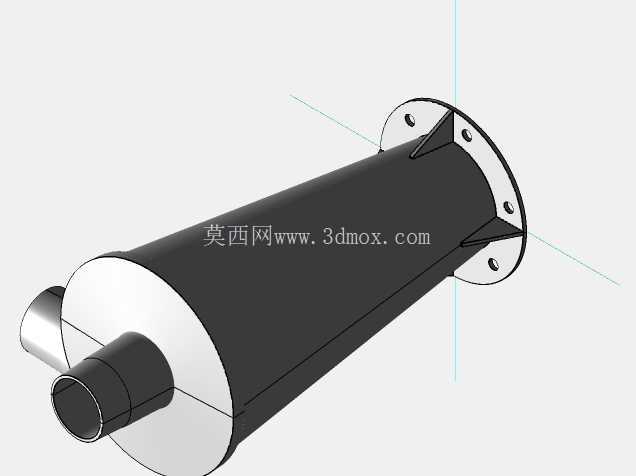

　　底部的安装法兰采用带三角加强筋的圆盘式结构，法兰盘上均匀分布四个固定安装孔，可直接通过螺栓固定在集尘桶的顶部端盖上，加强筋的设置能让整个筒体在持续受到气流冲击、设备运行带轻微振动的工况下，保持连接位置的结构强度，不会出现法兰变形、连接位置漏风的问题。进风口与顶部排气口的接口都做了等直径的直段设计，方便用户根据实际使用需求对接不同规格的快接卡箍或者软管抱箍，不需要额外加工接口台阶。

　　实际应用中，这类旋风分离装置通常布置在吸尘罩与精过滤主机之间，含尘气流从切向进风口进入筒体后，沿筒壁做高速螺旋向下运动，粉尘颗粒在离心力的作用下被甩向筒体内壁，与壁面接触后失去动能，顺着锥面滑落至下部的集尘容器内，而经过初步净化的内旋气流则在锥段底部折返向上，从顶部的排气口排出进入下一级过滤环节。相比带滤材的初级过滤结构，这种纯机械离心分离的结构没有易损过滤元件，不需要频繁更换耗材，对于木屑、塑料碎屑、金属打磨颗粒这类硬度较高、粒径较大的粉尘，分离效率稳定，不会因为滤材堵塞导致风量下降。

　　在安装边界上，整个装置的竖向重心沿筒体中心轴线分布，安装时只需要保证底部法兰与集尘容器连接位置的密封性，避免漏风打乱内部旋流场即可，不需要额外做侧向的支撑固定，整体重量较轻，即使是移动式除尘小车的支架也能轻松承载。接口的位置设计充分考虑了管路排布的便利性，侧向进风口的高度位于上部直筒段的中下部，顶部排气口垂直向上，用户在布设管路时可以灵活调整走管方向，不会出现管路弯折过大影响风路通畅的问题。筒体的内壁做了顺滑的过渡处理，直筒段与锥段的连接位置没有台阶死角，不会出现粉尘在筒壁堆积、长期使用后堵塞流道的情况，日常维护只需要定期清空下部集尘容器内的粉尘即可，不需要拆解筒体做内部清理，大幅降低了日常运维的工作量。

　　从结构建模的细节来看，所有连接位置的圆角过渡都做了工程化处理，既避免了锐角结构在加工时出现应力集中，也能减少气流在筒内流动时的局部阻力，让整个旋流场更加稳定。筒体壁厚按照常规塑料注塑或者薄板滚塑加工的工艺要求设置，在保证结构强度的前提下尽可能控制整体重量，不管是采用工程塑料加工做小型家用/工坊级除尘配件，还是采用金属板材焊接做工业级除尘单元，都能直接基于该结构做工艺适配，不需要再做大幅的结构调整。
