罗格朗P17系列IP54防护翻盖式工业插座

　　做户外施工配电、车间临时布线、港口设备外接供电的结构设计时，接插件的防护等级永远是绕不开的硬指标，这款带翻盖的工业插座，就是针对多尘、易溅水的非密闭安装场景做的结构方案。先从安装边界说起，整个插座的安装基座为方形法兰结构，四个角预留沉头安装孔，适配常规面板开孔尺寸，安装时法兰面贴合安装面板，背部接线端嵌入面板内侧，不会额外占用过多柜内或箱体内部空间，不管是嵌在户外检修箱侧壁、移动配电箱面板，还是小型设备的供电接口位，都能匹配常规安装开孔的预留尺寸，不需要额外做定制化的开孔扩孔处理。

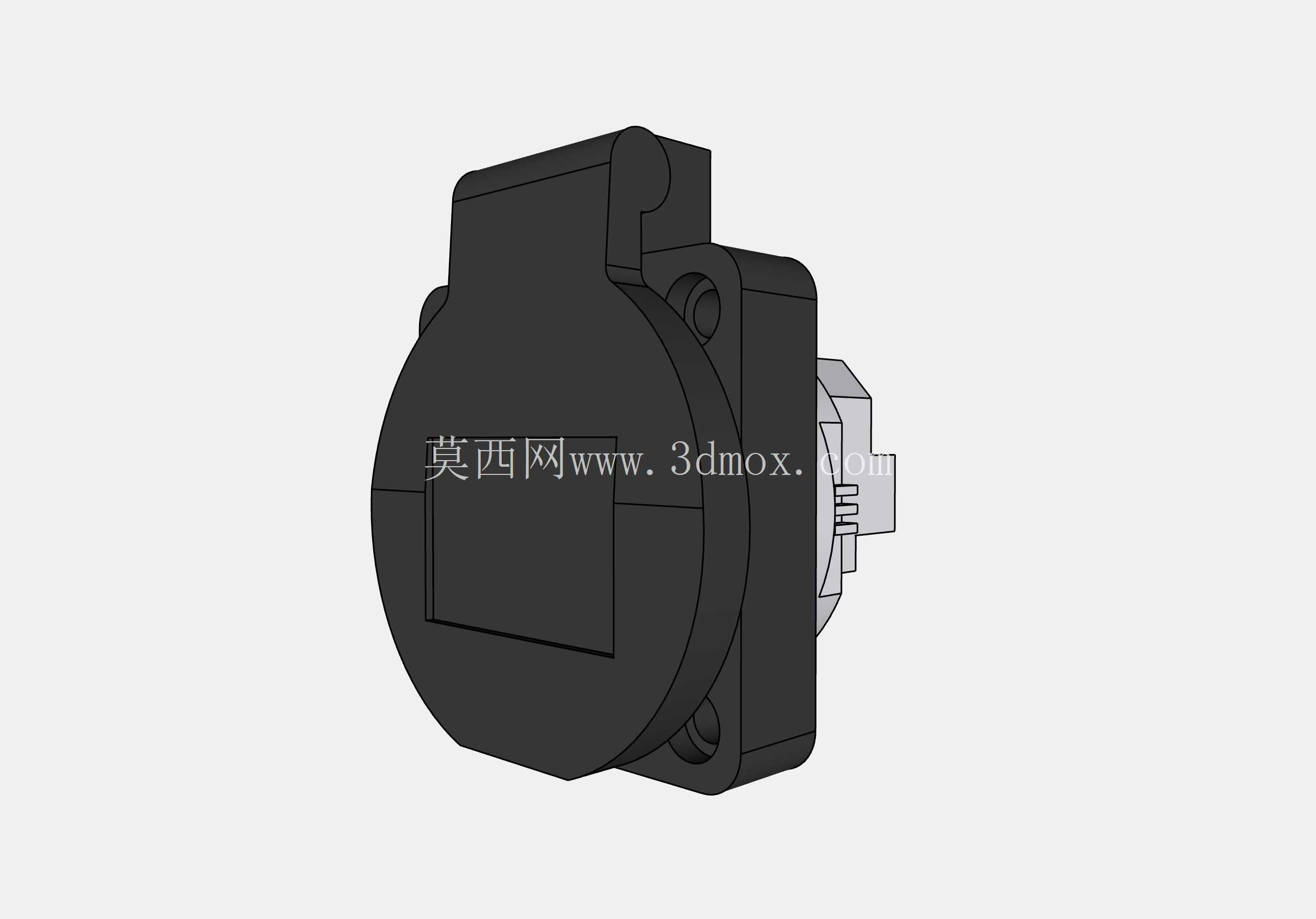

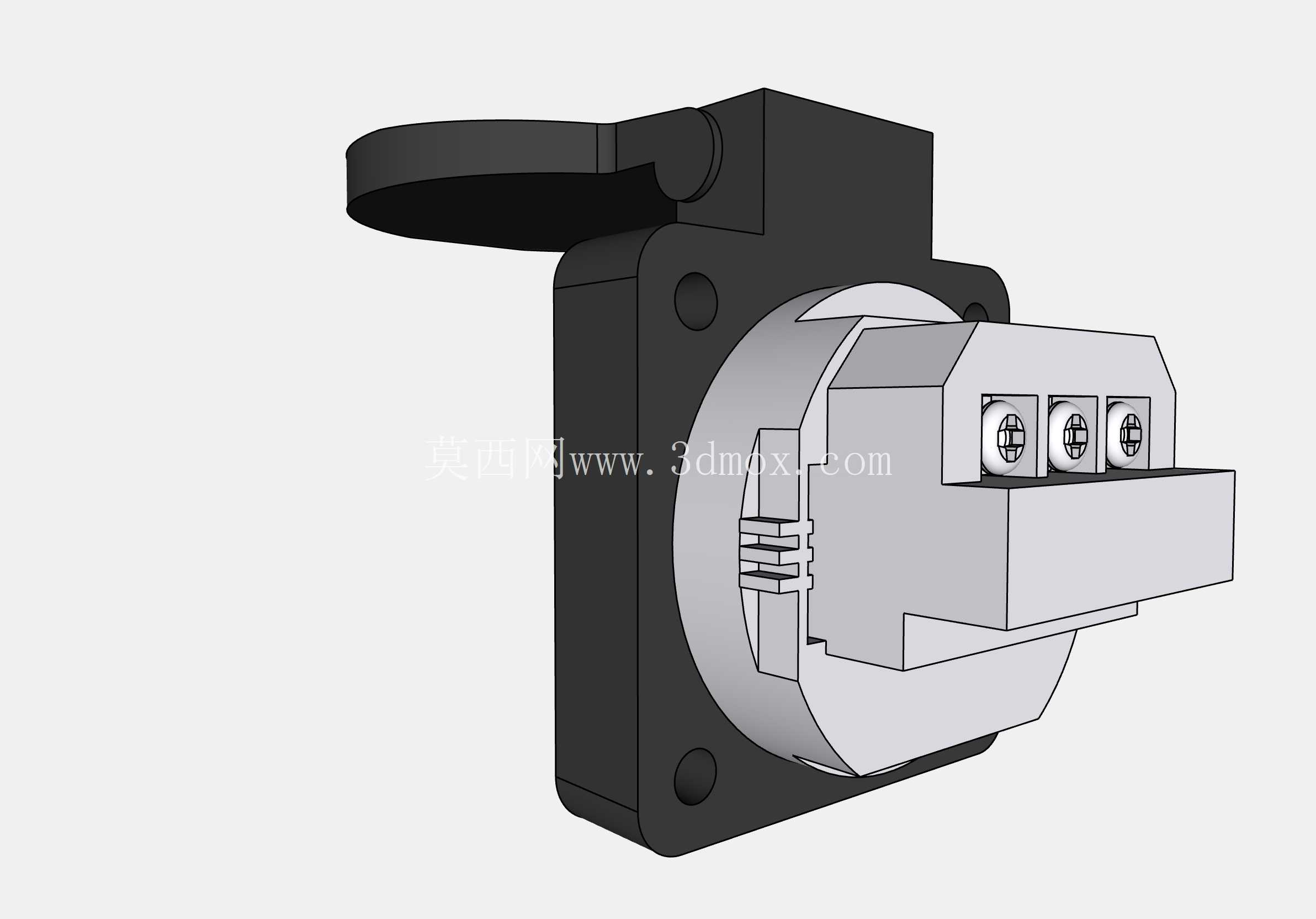

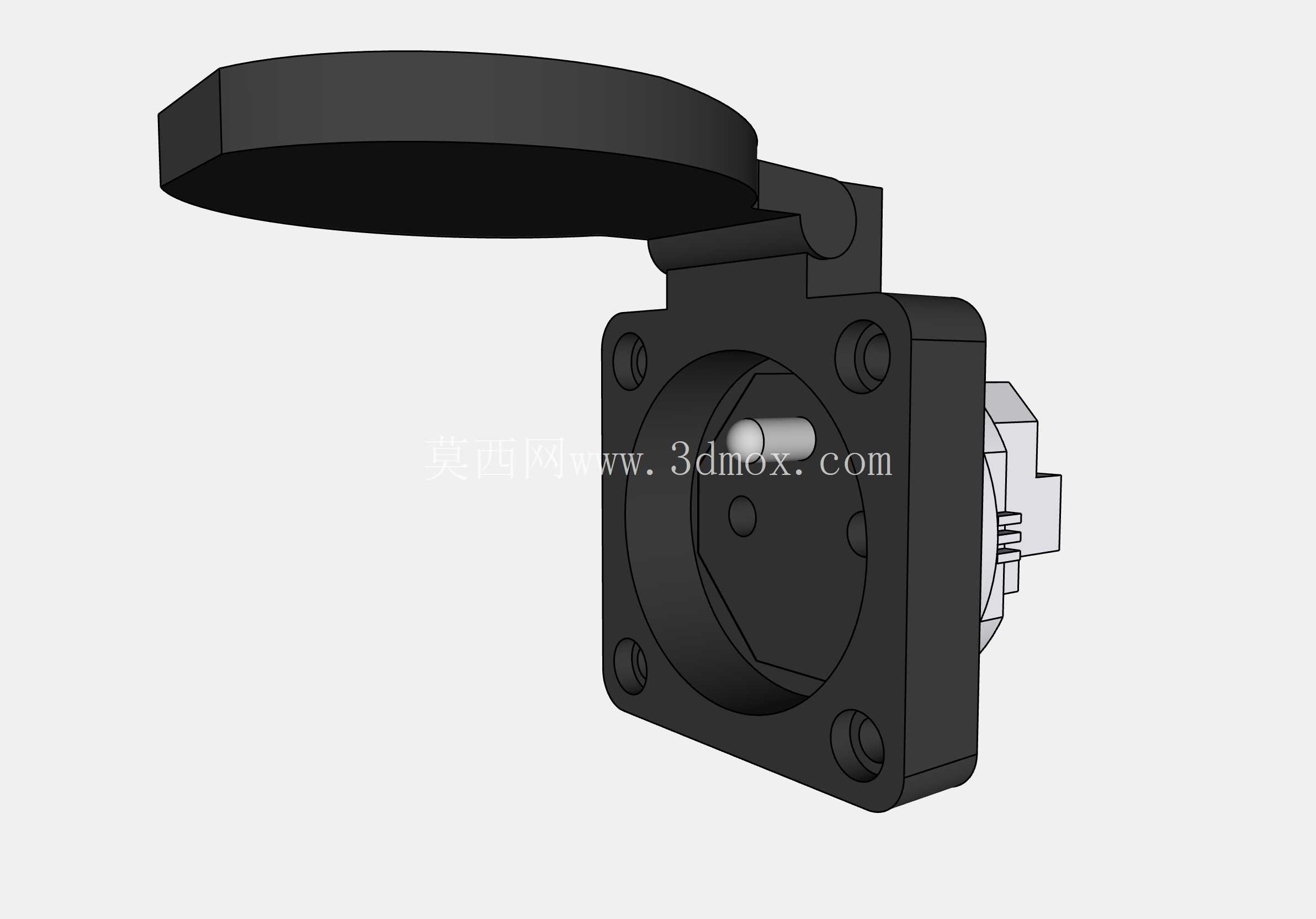

　　翻盖结构是这款产品的核心设计点，翻盖与基座通过侧边的铰接结构连接，铰接位做了阻尼限位，翻盖翻开后可以保持固定角度，不会因为重力自行回落遮挡插孔，插电操作时不需要额外用手扶持翻盖；闭合状态下翻盖边缘与基座的环形凸台贴合，配合IP54的防护等级，能够阻挡日常飞溅的水花、扬尘进入插孔内部，哪怕是户外露天安装遇到小雨天气，或者车间内有切削液飞溅、粉尘飘散的工位，也能避免插孔内部积灰、受潮引发的接触不良问题。

　　插孔端的结构做了防呆设计，不同极性的插套位置做了错位排布，对应的插头只能以唯一角度插入，避免误插导致的相序接反问题；插套内部采用弹性铜件夹持结构，插头插入后接触面积足够，长时间通流不会因为接触电阻过大出现发热问题，适配常规工业低压供电的通流需求。基座外壳采用高强度工程塑料材质，具备一定的抗冲击性能，哪怕是施工场景下偶尔的磕碰、工具掉落砸到，也不会出现壳体开裂的问题，同时材质具备耐候性，户外长期使用不会因为紫外线照射出现快速老化脆化的情况。

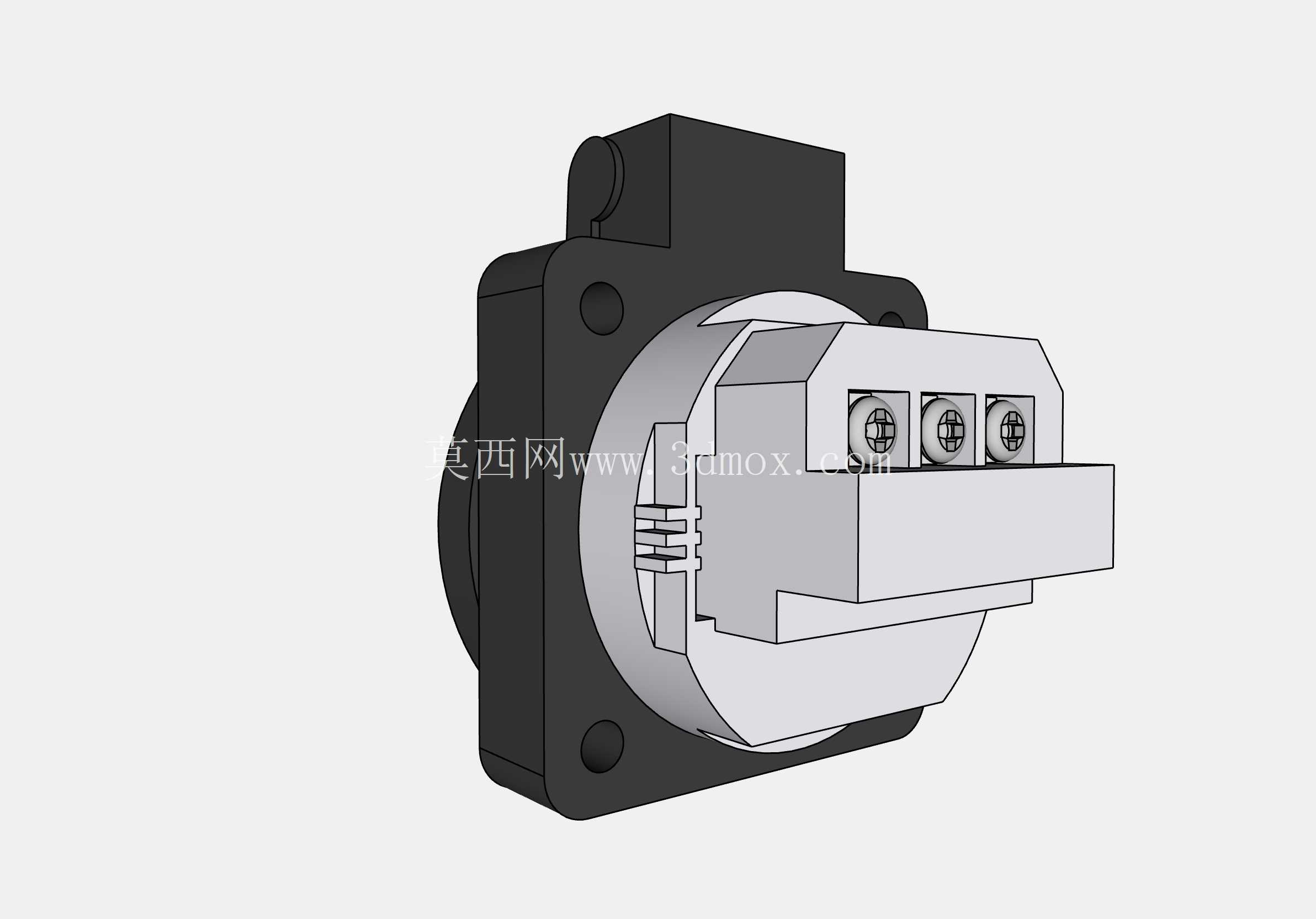

　　从实际应用场景来看，这类插座常被用在户外景观照明的配电接口、工地临时配电箱的外接输出位、生产车间移动式设备的供电接驳点、港口码头小型用电设备的接电位置，相比普通民用插座，它的防护性能、结构强度、接触可靠性都要高一个层级，能够适应更复杂的使用环境。做三维建模的时候，需要重点关注铰接位的配合间隙，既要保证翻盖转动顺畅无卡滞，又要控制间隙不能过大，避免闭合后防护性能打折扣；法兰安装孔的位置度需要严格控制，否则现场安装时会出现孔位对不上的问题；插孔内部的插套位置要和插头的插针位置完全匹配，保证插拔手感顺畅，不会出现插不到位或者插拔过紧的问题。另外翻盖的闭合位置做了卡扣结构，扣合后不会因为设备振动、风吹自行翻开，日常不用的时候可以保持插孔处于封闭防护状态，减少内部积灰的概率，延长接插件的实际使用寿命。接线端的结构预留了足够的接线空间，常规线径的电缆接入后，锁紧端子不会出现压线不牢或者线皮被压破的问题，背部的接线位也做了防错标识，施工接线时可以快速对应火线、零线、地线的接线位置，减少接线错误的概率。
