QL16-16型1600V整流桥模块结构设计

　　在工业电力整流回路、大功率直流供电系统、充电机前端整流单元、电焊机整流模块组这类场景里，单相桥式整流器件是把交流电转换为直流电的核心执行部件，QL16-16这款1600V耐压的整流桥，就是针对中等功率整流需求设计的一体化封装器件。从结构设计角度看，这款器件把四个整流二极管芯片通过桥接拓扑封装在同一个散热基座内，外部直接引出四个接线端子，省去了分立二极管搭建整流桥时的接线、绝缘、排布工作量，能大幅降低整流回路的装配复杂度，减少分立器件之间的接线故障点。

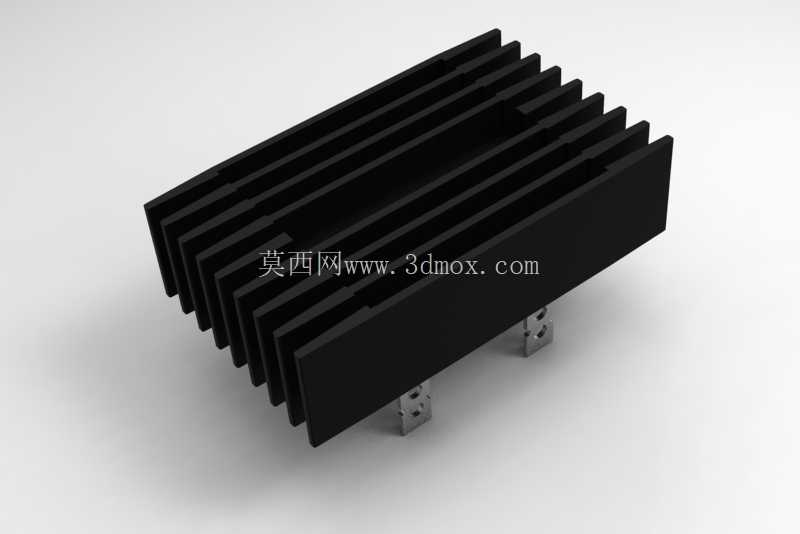

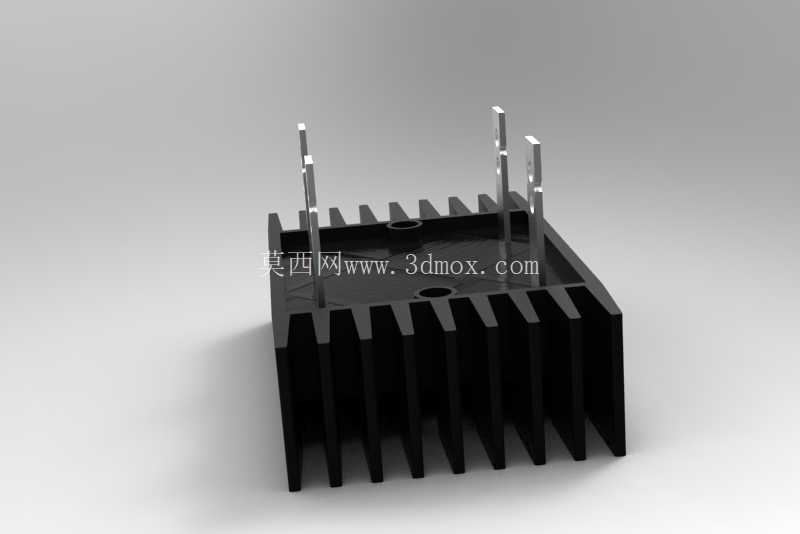

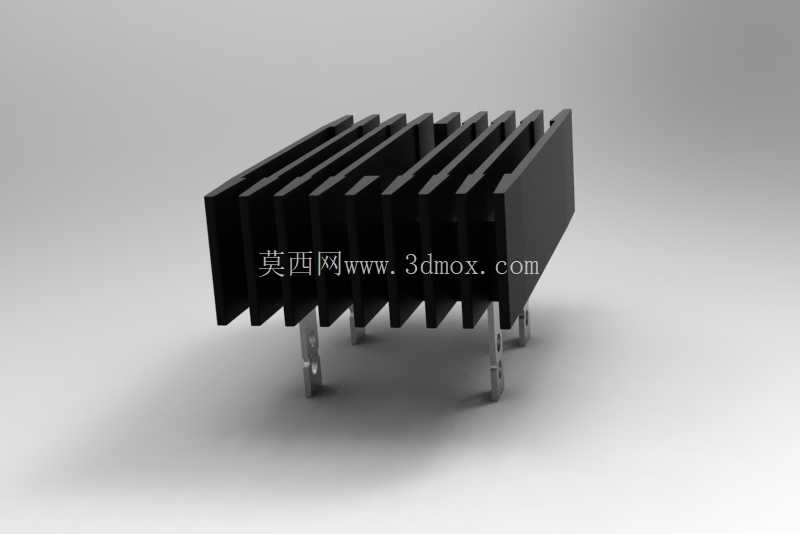

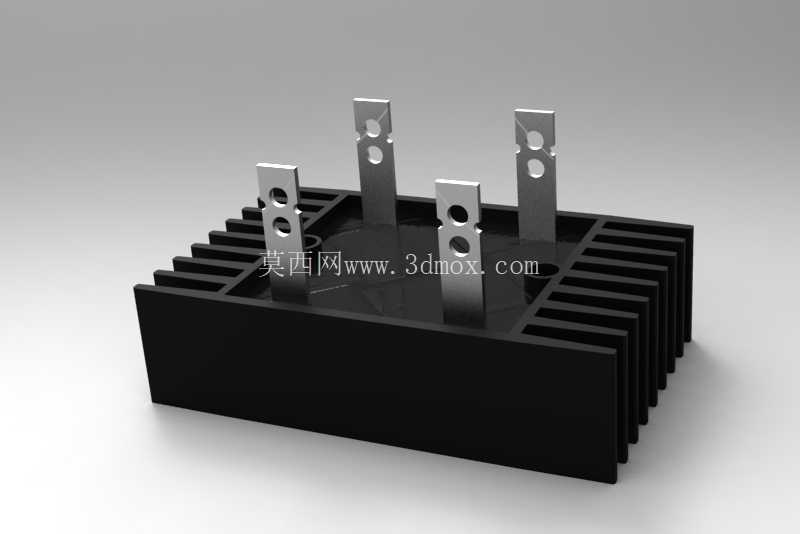

　　器件的主体基座采用带散热鳍片的黑色绝缘封装结构，鳍片沿着基座长边方向平行排布，这种结构设计是为了在自然对流散热条件下，尽可能增大散热面积，不需要额外加装独立散热器就能满足额定电流下的散热需求，适合安装空间紧凑、散热条件有限的设备内部。四个引出接线端子采用镀锡铜排材质，每个端子上都加工了两个圆形安装孔，适配不同规格的接线端子压接，既可以用螺栓直接固定大平方线缆，也能适配铜排搭接的安装方式，端子的排布间距严格遵循电气安全间隙要求，1600V耐压等级下，端子之间的爬电距离、电气间隙都满足高压器件的绝缘规范，避免高压工况下出现拉弧、击穿问题。

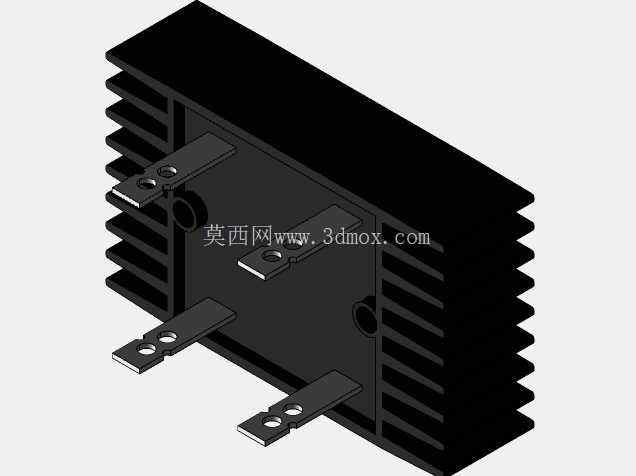

　　设计这款整流桥的三维模型时，首先要确认安装边界尺寸：基座的底部是平整安装面，预留的安装孔位要匹配常见的整流器件安装尺寸，保证用户替换同规格旧器件时不需要重新打孔加工。接线端子的伸出高度、孔位中心距要严格按照实物测绘尺寸建模，避免装配时出现线缆接不上、端子和周边器件干涉的问题。封装外壳的散热鳍片厚度、间距也要和实物一致，因为如果做热仿真分析，鳍片的结构参数直接影响散热仿真的结果准确性，很多工程师在做设备整机热设计时，会直接调用这类器件的三维模型做热流耦合仿真，如果鳍片尺寸失真，会导致仿真结果和实际工况出现偏差。

　　从实际使用场景来说，这款1600V耐压的整流桥可以适配交流输入电压最高到1100V的整流场景，常见于工业充电机、直流电机驱动前端、电镀电源、大功率开关电源的输入整流级，相比分立二极管搭建的整流桥，一体化封装的结构抗振性能更好，在有振动的工业设备、移动供电设备里使用时，不会因为振动导致器件引脚脱焊、接线松动。建模过程中还要注意端子和基座之间的绝缘结构，端子根部的绝缘凸台要还原出来，这个结构是为了增加端子和散热基座之间的爬电距离，避免高压下端子和基座之间出现击穿放电，很多新手建模时容易忽略这个小结构，导致做绝缘安全校验时出现参数不符合要求的问题。

　　另外，器件的顶部封装平面要做平整处理，部分工况下用户会在顶部加装额外的散热风扇或者导热垫，把热量传导到设备壳体上，所以顶部平面的平面度、尺寸也要准确还原。基座底部的安装面要保证和安装基准面完全贴合，建模时不能出现底部凸起、变形的问题，否则实际装配时器件会安装不稳，导致散热接触不良，长时间工作时出现过热烧毁的问题。四个接线端子的极性标识位置也要在模型里体现出来，方便装配时识别交流输入、直流输出的极性，避免接反导致器件烧毁。
