弯臂式金属操纵手柄结构三维设计

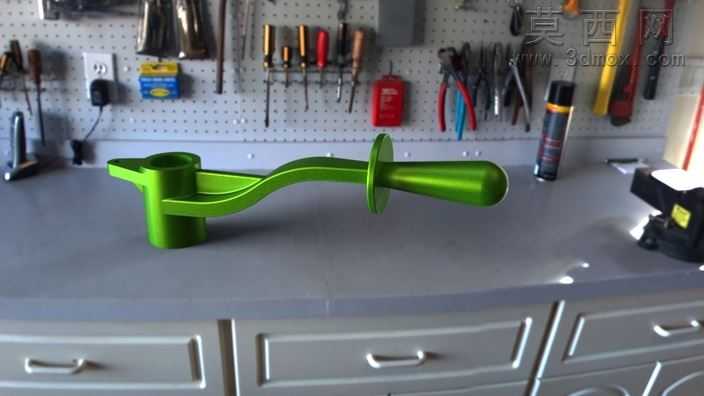

本作品为弯臂式操纵手柄的三维参数化建模成果，建模阶段采用SolidWorks完成全特征构建，首先以基准轴与基准面搭建定位骨架，先绘制底部圆柱套筒的截面草图，通过拉伸凸台命令生成带中心通孔的基座结构，基座侧面预留的定位小孔采用拉伸切除命令精准成型，保证与配套杆件的装配定位精度。弯臂部分采用多段引导线放样的方式构建曲面，先绘制弯臂各关键截面的轮廓草图，依次对齐引导线节点后生成顺滑过渡的弯臂实体，为提升结构强度，在弯臂与基座的衔接处添加三角形加强筋特征，筋特征的厚度与过渡圆角经过反复调整，既保证受力时的结构刚性，又避免应力集中问题。弯臂末端的握柄部分采用旋转凸台命令生成，先绘制握柄的半截面轮廓，绕中心轴旋转360度得到圆润的握柄实体，握柄与弯臂衔接处的圆形挡片通过拉伸命令单独构建，与弯臂、握柄做合并实体处理，保证整体结构的完整性。材质与渲染阶段，为模型赋予哑光金属材质，调整材质的粗糙度、反射率参数模拟铸铝件的表面质感，添加环境光遮蔽效果突出各结构的衔接缝隙与曲面转折，渲染时采用柔和的侧上方打光，清晰展现弯臂的曲面弧度、基座的孔位结构以及加强筋的形态，让模型的结构细节直观呈现。设计思路上，该操纵手柄遵循人机工程学原则，弯臂的弯曲角度经过合理测算，握持时手腕可保持自然姿态，降低长时间操作的疲劳感；底部套筒的内径尺寸按照通用操纵杆件的标准规格设计，可直接适配多数常规操纵机构的安装需求，侧面的定位小孔用于穿装固定销，防止手柄操作时出现周向转动滑脱；整体结构无冗余特征，各部分壁厚均匀，既满足结构强度要求，又兼顾加工制造的工艺性，可直接用于机械操纵机构的配套设计、虚拟装配验证以及相关教学演示场景，建模过程中所有特征均保留参数化属性，可根据实际安装需求快速调整套筒内径、弯臂长度、握柄直径等关键尺寸，适配不同的使用场景。
