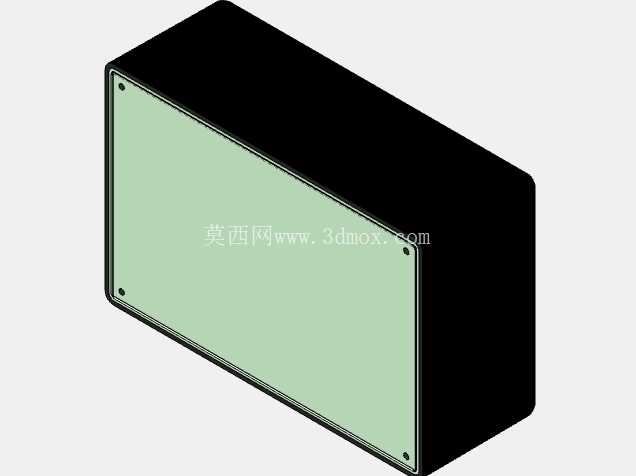

帕托拉PB-114设备组装用塑料防护盒

　　在工业设备组装、小型电控模块集成、户外传感单元封装这类场景里，防护壳体的选型往往是结构设计阶段容易被忽略但直接影响整机可靠性的环节，帕托拉PB-114这款塑料盒就是针对这类中小尺寸内置组件的封装需求开发的标准壳体。从实际落地的项目经验来看，这类标准塑料壳体的核心价值在于省去了定制外壳的开模成本与周期，对于小批量试制、非标设备改装、实验室测试装置搭建这类场景，能直接将结构封装环节的周期压缩八成以上，不需要单独设计外壳的注塑模具、验证壳体强度，只需要根据内部安装的PCB板、小型变压器、接线端子排的尺寸，在盒体内部预留的安装柱上做适配打孔即可完成装配。

　　这款壳体采用分体式扣合结构，上盖为纯平面封闭设计，侧壁做了微小的拔模斜度，既满足注塑生产的脱模要求，也能在多壳体并排安装时减少相邻壳体之间的间隙浪费。盒体的四个边角位置做了内嵌式安装孔设计，安装孔位于壳体侧壁的加厚区域，不会穿透盒体内部空间，采用外露式螺丝固定时，螺丝头完全沉在边角的沉孔内，既不会突出壳体表面影响堆叠安装，也能避免螺丝孔位置进水进尘，配合盒体与上盖之间的预留密封槽，加装薄橡胶密封条后就能达到IP54左右的防护等级，完全可以满足普通车间、户外檐下这类非强腐蚀环境的使用要求。

　　从设计思路上看，这款壳体没有做多余的异形结构，整体为规整的长方体造型，所有外表面均为平面或小圆弧过渡，没有突出的卡扣、装饰筋条，一方面是降低注塑生产时的模具复杂度，减少壳体生产的缩水、翘曲变形概率，另一方面也方便在壳体表面做二次加工，比如根据需求开孔安装航空插头、指示灯、显示屏、操作按钮时，平面的侧壁更容易定位打孔，不需要针对异形曲面做特殊的工装夹具。内部的安装柱从盒体底部一体注塑成型，柱高预留了3mm的间隙，安装PCB板时可以在板与盒底之间留出走线空间，也能避免板上的焊点直接接触盒底造成短路，安装柱的内孔预置了铜嵌件的安装位，不需要自行攻丝，直接选用对应规格的自攻螺丝就能固定内部组件，反复拆装也不会出现滑牙问题。

　　关于安装边界的适配，这款壳体的外部长宽高比例接近3:2:1，属于通用性极强的尺寸规格，既可以单独作为小型模块的独立外壳使用，通过四个边角的安装孔固定在设备机架、墙面安装板上，也可以多个并排嵌入到标准的控制柜安装槽内，因为外轮廓没有突出结构，并排安装时间隙可以控制在1mm以内，不会浪费控制柜内的宝贵安装空间。需要注意的是，在做内部组件布局时，要避开盒体四个边角的安装柱区域，同时距离侧壁预留至少2mm的间隙，一方面是给侧壁的打孔操作留出余量，另一方面也避免内部组件的棱角顶住侧壁，造成扣合时上盖无法完全压合。如果是用于需要散热的功率模块封装，可以在上盖或者侧壁对应发热元件的位置预先开设散热格栅孔，因为壳体材质为阻燃ABS塑料，开孔时不会出现开裂问题，加工难度远低于金属壳体。

　　在实际的项目应用中，这类壳体常被用于封装小型电源转换模块、工业信号隔离器、小型传感信号采集单元、低压控制接线盒这类组件，相比金属壳体，它的绝缘性能更好，不需要额外做内部绝缘处理，重量也更轻，在对设备重量有要求的便携式检测装置、移动作业设备上使用优势更明显。同时塑料材质的抗振性能优于薄金属壳体，在有持续振动的设备上使用时，不会因为长期振动出现壳体变形、螺丝松动的问题，配合减震垫片使用就能满足多数工业场景的抗振要求。设计选型时不需要额外做壳体的强度仿真，这类标准壳体在开发阶段已经完成了跌落、静压、温度循环的常规测试，常温环境下长期使用不会出现老化脆裂问题，能覆盖-20℃到70℃的常规工作温度范围，完全满足多数民用、工业场景的使用需求。
