DHT20温湿度传感模块三维结构设计

　　在做环境监测类设备的结构适配时，最先要敲定的就是传感单元的安装边界，DHT20这类温湿度模块作为消费级、工业级轻量监测场景的常用元件，其三维结构的还原精度直接影响整机的装配公差匹配。不少刚接触硬件结构设计的工程师容易忽略这类直插式模块的引脚伸出长度、塑壳本体的通风槽布局，最后打样回来要么引脚顶到PCB背面的走线层，要么塑壳的通风面被结构件遮挡，导致温湿度检测数值出现明显偏差。

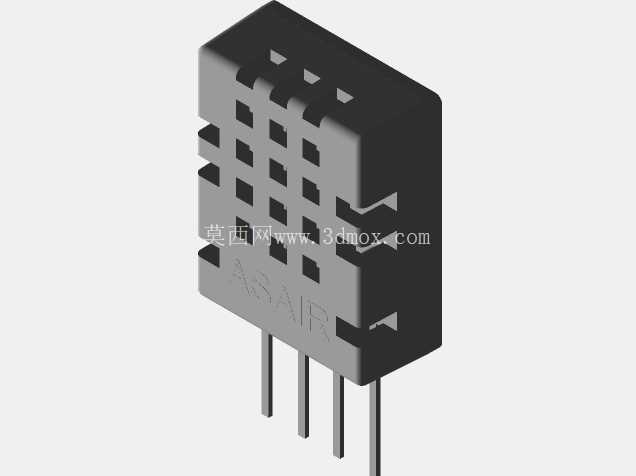

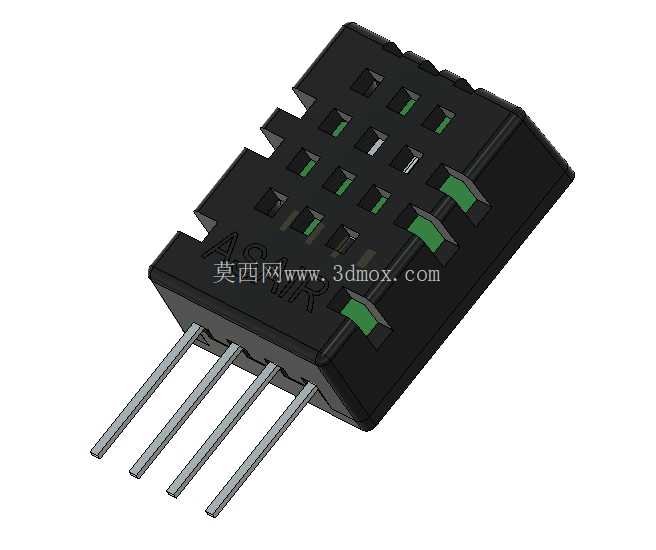

　　从实际应用场景来看，这类模块常被嵌入到智能家居的温湿度计、工业现场的小型环境采集节点、农业大棚的分布式监测终端、3D打印机的腔体温湿度检测单元里，不同场景对模块的安装固定方式要求差异很大：桌面级消费电子里多是直接直插焊接在主控PCB上，靠引脚本身的结构强度固定，不需要额外的固定结构；工业现场的采集节点则需要在塑壳侧面预留卡扣或者螺孔的安装位，避免设备震动时引脚出现虚焊。做三维建模的时候，首先要还原的是塑壳本体的外部轮廓，其黑色塑壳主体为带多组通风栅格的长方体结构，栅格的位置对应内部的温湿度感应芯片位置，建模时不能把栅格做封闭处理，要保证空气流通的通道和实物一致，否则后续做热仿真的时候会出现气流路径的计算偏差。

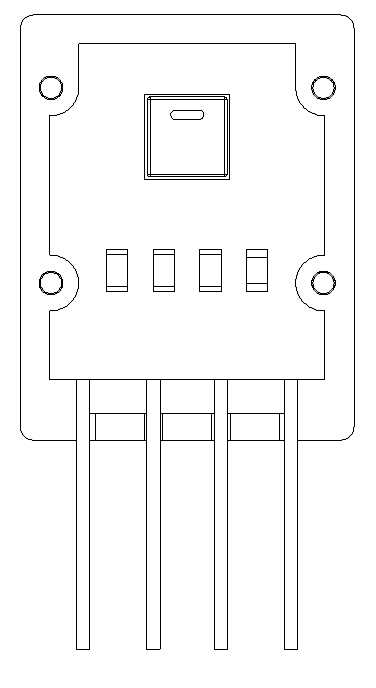

　　引脚部分的设计是这类模块建模的重点，四根直插引脚的直径、相邻引脚的中心距必须严格按照实物的公差范围来做，引脚伸出塑壳底部的长度要考虑实际焊接时的焊盘吃锡高度，一般建模时引脚长度要比实际标称长度多留出0.3-0.5mm的余量，避免结构装配时引脚和PCB焊盘出现对位偏差。塑壳侧面的定位缺口也不能忽略，这个缺口是生产时模块在料带上定位用的，在做自动化焊接的工装设计时，这个缺口是视觉对位的关键识别特征，如果建模时遗漏了这个特征，后续做SOP或者工装设计时就会出现定位基准错误。

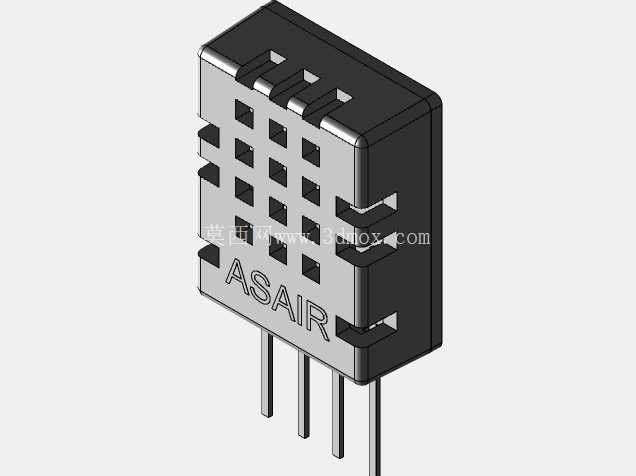

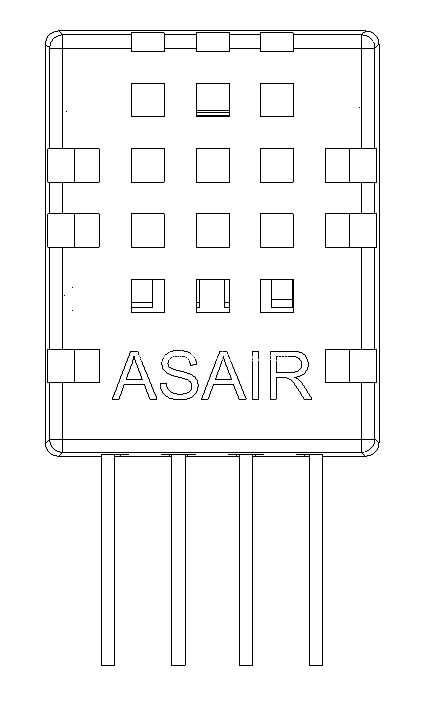

　　从功能特性对应的结构设计来看，模块顶部的通风栅格是倾斜排布的，这种设计一方面是避免外部的灰尘直接落到感应芯片表面，另一方面是保证空气可以自然流通到感应区域，建模时栅格的倾斜角度、每个栅格的宽度深度都要和实物匹配，不能为了建模省事把栅格做成直通孔，那样既不符合实物的结构特征，也会误导后续做防护结构设计的工程师——如果栅格是直通孔，很多工程师会在模块上方加防尘海绵，但倾斜栅格本身已经有一定的防尘能力，额外加海绵反而会影响检测响应速度。

　　安装边界方面，模块塑壳本体的长宽高尺寸要考虑周边元件的安全距离，一般来说模块本体周边要留出至少2mm的净空区域，一方面是避免周边发热元件（比如电源芯片、功率电阻）的热量直接辐射到温湿度模块上，导致检测温度偏高，另一方面是给空气流通留出足够的通道，避免模块被周边结构件包裹形成密闭小空间。引脚的排布顺序也要在建模时做清晰的标识，虽然这部分是电路设计的内容，但结构建模时如果能把引脚的功能对应位置做隐性的区分（比如不同引脚的端部做微小的特征差异），可以在结构评审时提前发现引脚和周边结构件干涉的问题，比如有的设计里会在模块旁边布置接线端子，如果引脚长度建模不准，就会出现引脚和接线端子的金属部分距离过近，留下电气安全隐患。

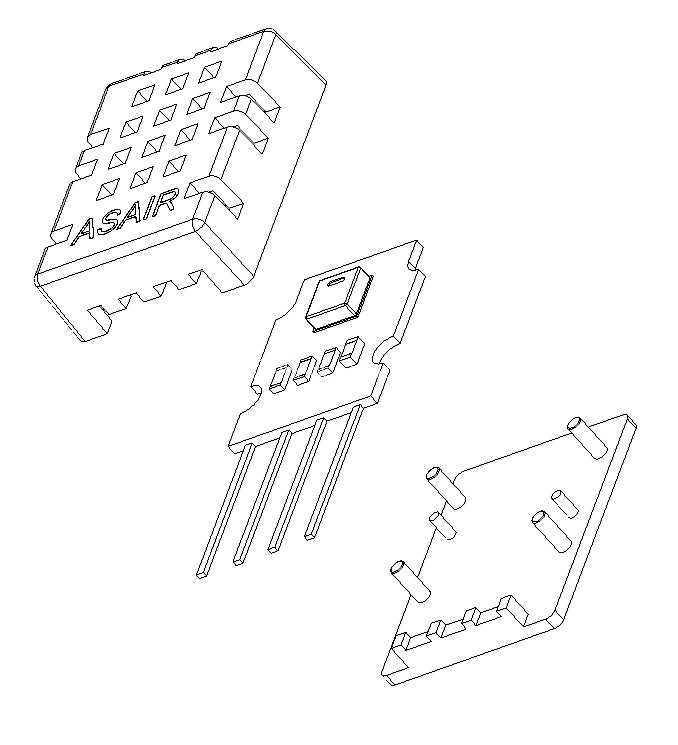

　　不少工程师在做这类小型电子元件的建模时，容易只做外部的大致轮廓，忽略细节特征，比如塑壳表面的脱模斜度、栅格边缘的注塑圆角、引脚根部的塑封凸台，这些细节虽然不影响大体的装配，但在做高精度的整机装配仿真、或者做产品的爆炸渲染图时，缺失这些细节会让整个模型的真实感大打折扣，也无法用于生产环节的工装设计参考。比如引脚根部的塑封凸台，是模块生产时塑封料包裹引脚形成的结构，这个凸台的高度决定了模块焊接时离PCB板面的高度，如果建模时忽略这个凸台，把塑壳底部直接贴到PCB板面，就会导致焊接时模块底部没有足够的缝隙让助焊剂挥发，长期使用后容易出现引脚腐蚀的问题。

　　在做不同开发板的适配设计时，这个模块的三维模型还可以用于验证堆叠安装的可行性，比如在Arduino、ESP32这类开发板上叠加扩展板时，DHT20模块的高度如果超过了扩展板的净空高度，就会出现安装干涉，精准的三维模型可以在设计阶段就发现这类问题，不需要等到打样回来再反复修改造型。另外，模块塑壳的材质是哑光黑色的阻燃PP材料，建模时如果要做渲染应用，还要对应设置材质的表面粗糙度、阻燃等级对应的材质参数，不过对于结构设计来说，最核心的还是尺寸公差、安装特征、功能结构的准确还原，毕竟这类模型的核心用途是给结构设计、装配验证、选型参考提供精准的数字化依据，而不是单纯的外观展示。
