AHT20集成BMP280温湿度气压传感模块

　　在嵌入式环境监测、小型气象站搭建、消费电子环境感知、工业现场温压采集等场景中，集成多参数采集功能的传感模块是核心感知部件，这款整合AHT20温湿度传感单元与BMP280温压传感单元的模块，正是面向这类紧凑安装需求设计的硬件载体。从实际工程应用角度看，这类复合传感模块常被用于智能家居室内环境监测节点、户外便携气象采集终端、无人机飞行高度辅助感知、工业设备舱内环境状态采集等场景，相比分立搭建两个传感器的电路，集成模块可以大幅缩减PCB占用面积，减少布线工作量，降低信号干扰风险，适合对安装空间有严格限制的小型化设备开发。

　　模块的功能设计围绕多参数同步采集展开，AHT20单元负责完成环境温度、相对湿度的精准采集，BMP280单元除了可采集环境温度参数做交叉校验外，核心功能是完成大气压力的精准测量，通过气压值换算可获得相对海拔高度数据，为需要高度感知的设备提供数据支撑。两个传感单元通过标准I2C通信接口引出引脚，模块上预留VDD供电引脚、SDA数据引脚、SCL时钟引脚以及GND接地引脚，可直接对接主流单片机、嵌入式主控板的IO接口，无需额外设计信号调理电路，降低硬件开发的门槛。

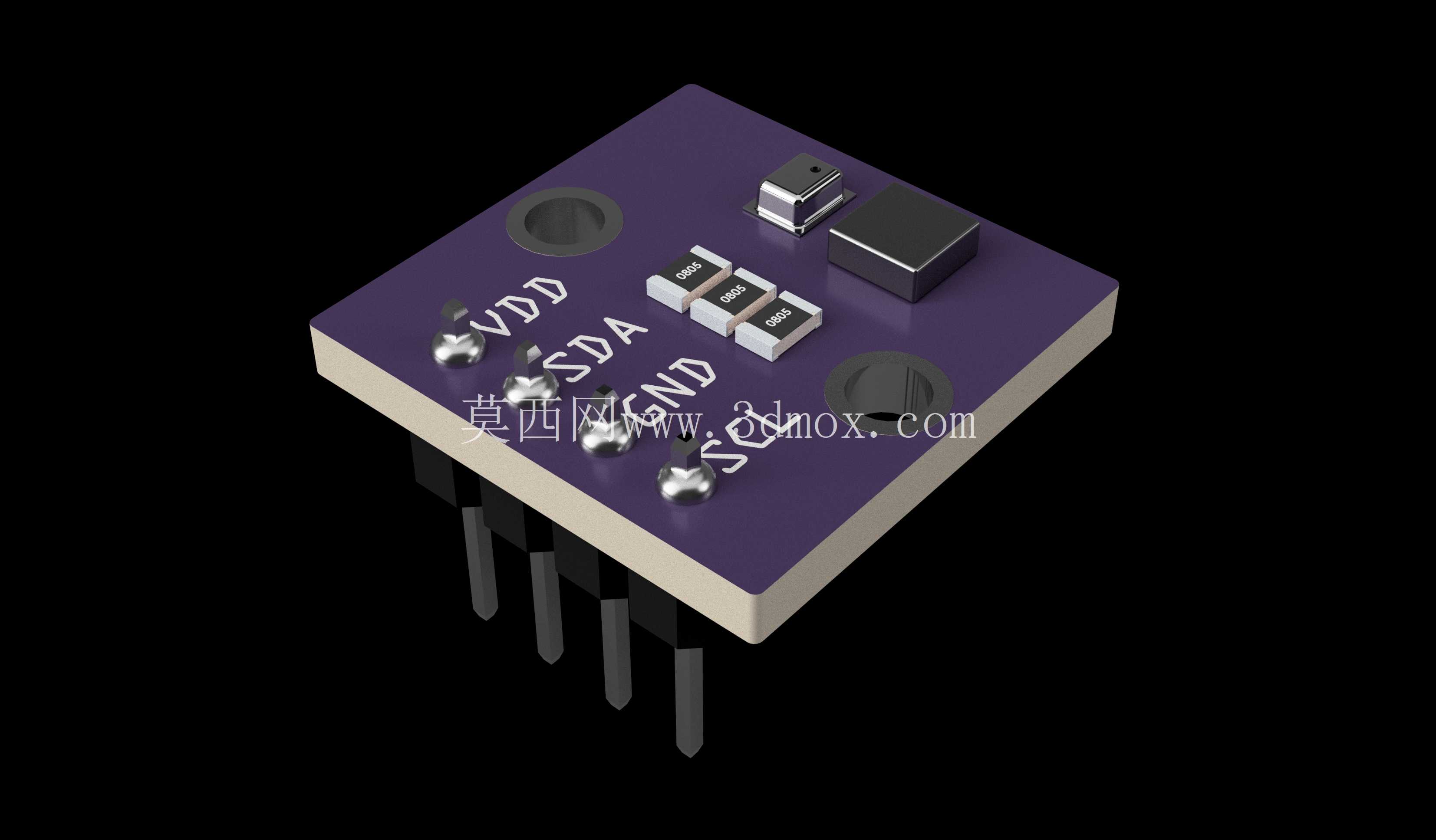

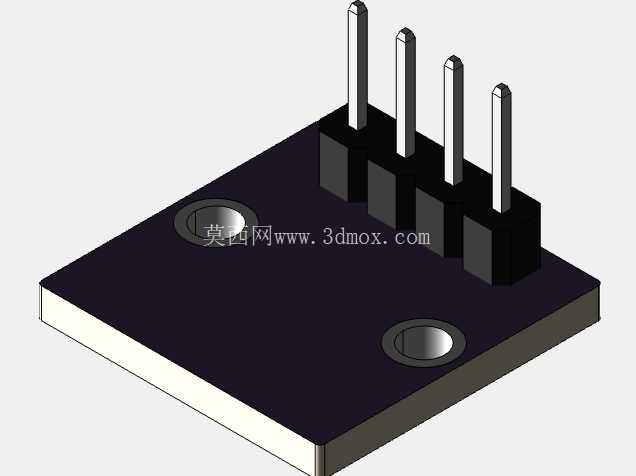

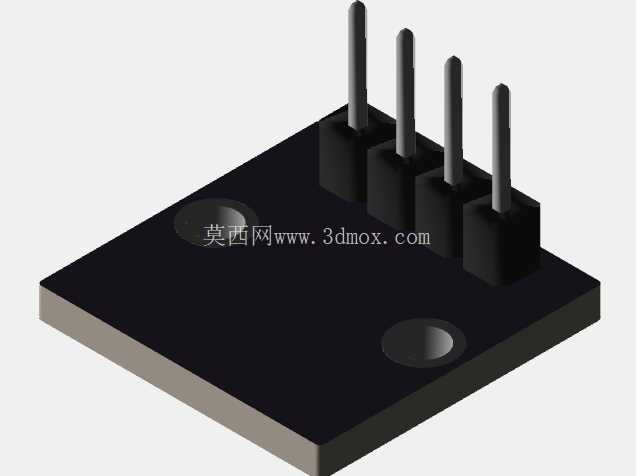

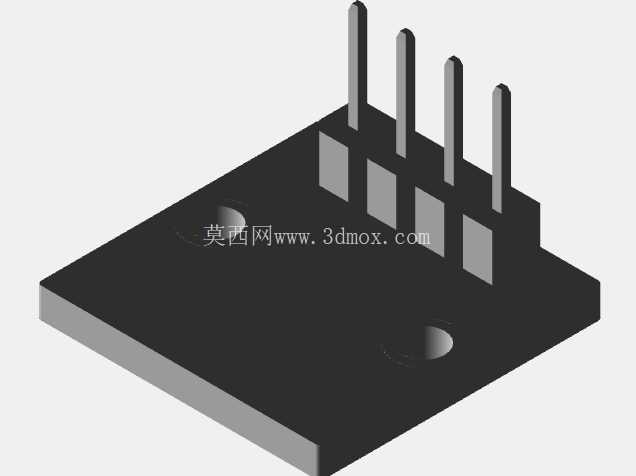

　　从结构设计思路来看，模块采用标准紫色阻焊层PCB作为载体，所有贴片元件均布置在PCB正面，包含两个传感芯片、配套的贴片阻容元件，PCB两端预留标准直径的安装固定孔，可通过M2规格螺丝直接固定在设备壳体或者安装支架上，安装孔位的位置经过匹配通用传感模块安装间距设计，可兼容多数现成的传感模块安装座。PCB下方引出直插排针，既可以直接插在面包板上做原型验证，也可以通过排针焊接在主控电路板上，或者通过杜邦线连接实现灵活布线。建模过程中针对PCB的厚度、阻焊层边缘倒角、贴片元件的实际封装尺寸做了1:1还原，贴片电阻电容的尺寸、传感芯片的金属屏蔽罩结构、排针的长度与直径都按照实际量产模块的参数绘制，保证模型导入装配后，安装干涉检查、结构间隙验证的结果具备实际参考价值。需要注意的是，PCB的底面未做建模处理，这是因为多数应用场景中模块底面紧贴安装面或者主控板，建模时优先保证正面元件的外形尺寸与安装边界准确，足够满足结构设计阶段的装配校验需求，无需额外还原底面走线等不影响结构装配的细节。

　　从安装边界尺寸来看，模块整体为矩形结构，长宽尺寸适配通用小型传感模块的安装规范，排针向下伸出的长度满足标准直插排针的焊接深度要求，正面最高的元件为BMP280的金属屏蔽罩，其高度决定了模块安装时上方需要预留的垂直间隙，设计配套安装结构时，需要在模块上方预留足够的通风间隙，保证气流可以顺畅接触传感单元，避免因遮挡导致测量数据偏差。两端的安装孔中心距经过校准，与市面上同类型模块的安装孔位兼容，在做设备迭代或者传感器替换时，无需修改原有安装结构即可直接替换使用。在实际结构设计中使用该模型时，可直接将模型导入装配体，对齐安装孔位即可完成虚拟装配，提前验证模块与周边结构件的间隙是否合理，排针与主控板插座的对接位置是否准确，避免实际打样后出现安装干涉、接口对不准等问题。对于做嵌入式设备结构开发的工程师而言，这类精准还原的硬件模型可以大幅减少结构适配的工作量，在设计阶段就完成安装可行性验证，缩短产品开发周期，减少打样迭代次数。
