220微法35伏SYK系列贴片铝电解电容

　　在消费类电子、工业控制板卡、车载低压供电模块的PCB布局设计环节，SMD封装的铝电解电容是板级电源滤波、储能退耦的核心被动器件，这款220μF 35V规格的贴片电容，主要适配直流母线侧的低频纹波滤除场景，在DC-DC转换输出端、负载瞬时电流波动较大的MCU供电回路、继电器驱动模块的电源入口处都有广泛应用，相比直插铝电解电容，其SMD贴装形态能够完全适配SMT回流焊生产工艺，无需额外的波峰焊工序或人工插装步骤，能够大幅提升PCBA量产阶段的加工效率，同时避免直插器件引脚带来的板件背面占用空间问题，适配高密度板卡的布局需求。

　　从实际选型的工程需求来看，这类立式圆柱贴片电解电容的设计首先要平衡容值、耐压与封装占板面积的关系，220μF的容值能够覆盖多数低压控制板的储能需求，在负载出现毫秒级的电流跳变时，能够快速释放存储的电荷弥补供电回路的响应延迟，避免主控芯片出现掉电复位、采样基准电压漂移等问题；35V的额定耐压值，适配24V工业供电、12V车载供电等常见低压系统的耐压裕量要求，按照常规电路设计1.5-2倍耐压裕量的选型规则，该规格可稳定工作在24V及以下的直流回路中，避免浪涌电压冲击导致的电容击穿失效。

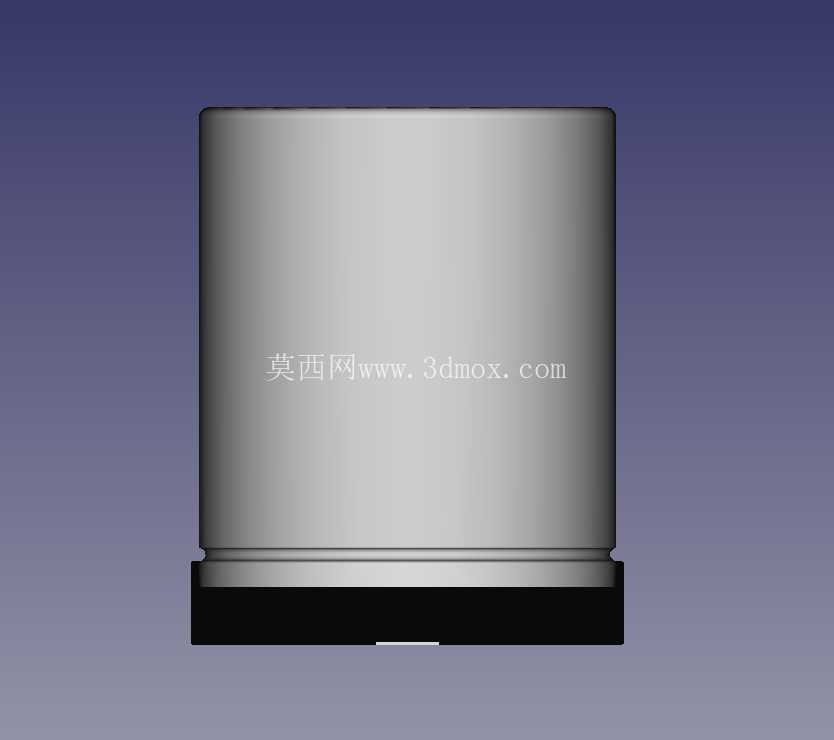

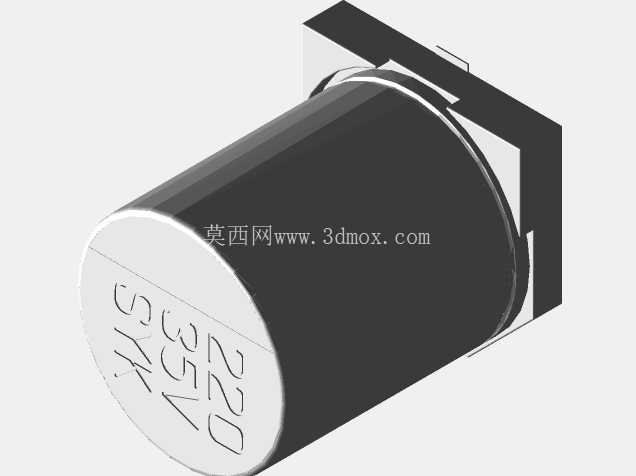

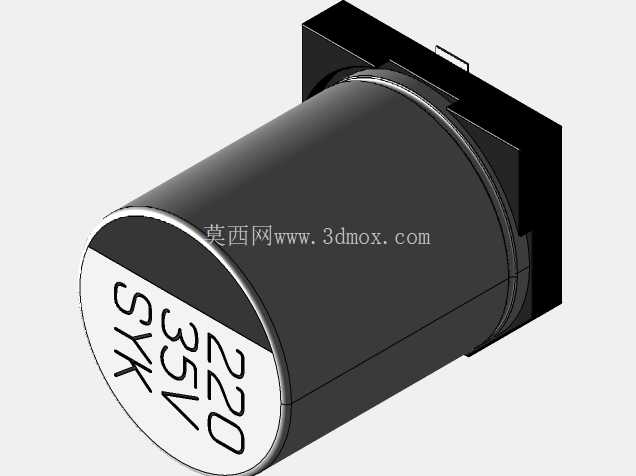

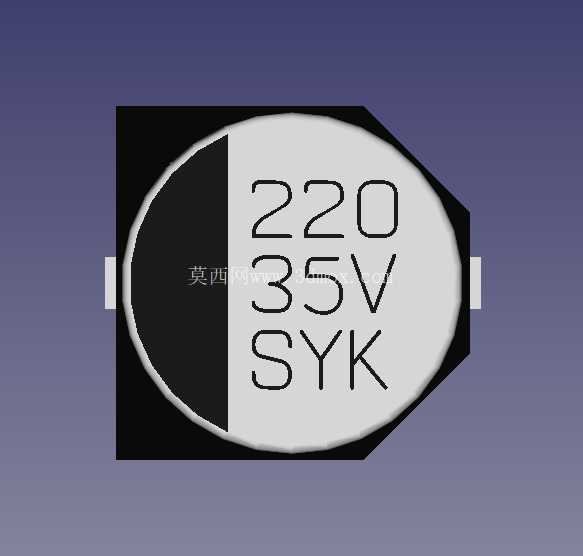

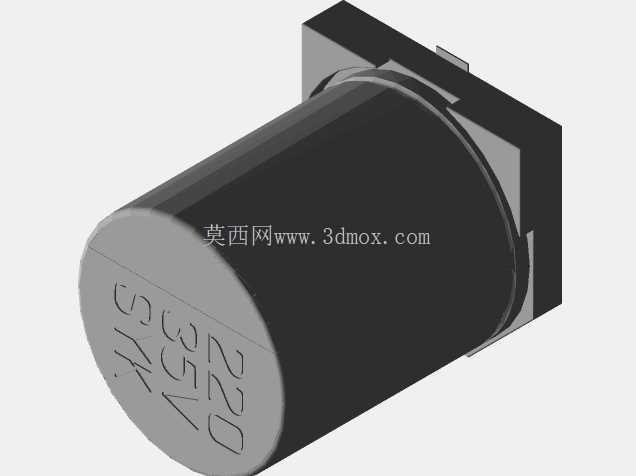

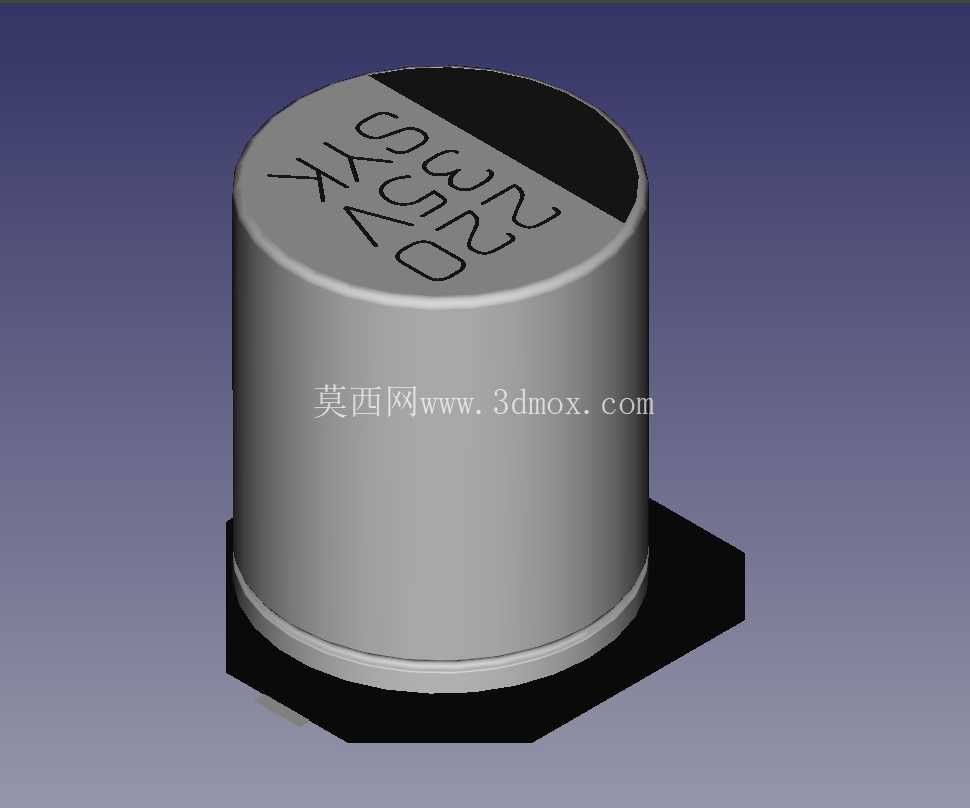

　　外形结构上，该电容采用立式圆柱本体搭配底部黑色绝缘承托底座的设计，本体顶面采用激光刻印的方式标注容值、耐压与系列型号，避免传统丝印在长期高温工作环境下出现油墨脱落导致的标识不清问题，方便生产环节的目视核对与后期维修的器件识别。本体外壳采用镀铝金属外壳包裹，侧面做绝缘涂层处理，避免贴装后与周边相邻器件出现电气短路问题；底部的承托底座一方面能够在回流焊过程中承托电容本体，避免高温下焊锡熔融导致的本体歪斜、浮高问题，另一方面底座的绝缘材质能够隔开电容本体与PCB表面的走线，防止焊接过程中焊锡攀爬导致的引脚短路。

　　安装边界层面，设计PCB封装时需要严格匹配电容本体的外径与高度参数，在布局时预留足够的安全间距：本体周边与其他贴片器件的间距需保留0.5mm以上的安全距离，避免贴装过程中出现器件干涉；电容顶面与板卡上方的结构件、外壳的距离需结合电容本体高度预留至少1mm的余量，避免组装过程中压损电容本体。焊盘设计需要匹配电容底部两个电极的尺寸，焊盘长度需略大于电极宽度，保证回流焊时焊锡能够充分浸润电极形成良好的合金层，同时避免焊盘过大导致的锡量过多将电容本体顶起偏移。此外，在布局时需要尽量将该类电容放置在靠近供电引脚的位置，缩短电容与负载引脚之间的走线长度，降低走线寄生电感对滤波效果的影响，最大化发挥其储能退耦的作用。

　　不同于陶瓷贴片电容的温度特性，铝电解电容的容量随温度变化的幅度更小，在-40℃到105℃的常规工作温度区间内，容值波动范围能够控制在额定值的±20%以内，适配多数工业场景的宽温工作需求；同时其单位容值的成本远低于同规格的陶瓷电容或钽电容，在对成本敏感的大批量消费类、工业类板卡设计中，是平衡性能与成本的优选器件。在建模过程中，需要准确还原本体的倒角细节、顶面刻印的字符轮廓、底部底座的凸台结构，保证导出的STEP模型能够直接导入PCB设计软件进行3D布局校验，提前排查器件与结构件、相邻器件的干涉问题，减少打样阶段的改版次数。
