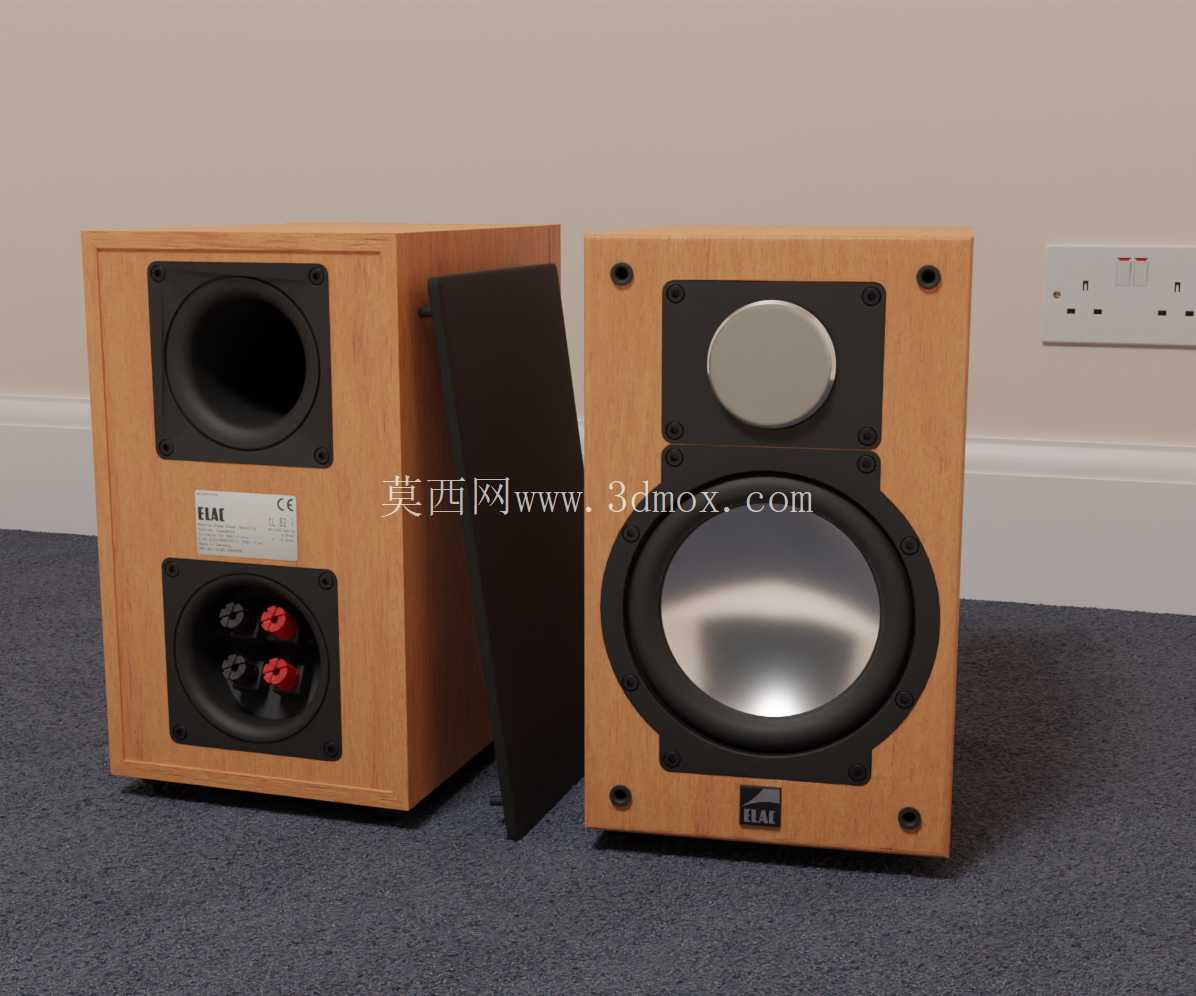

Elac CL82i高保真书架式HiFi音箱结构

　　这款高保真扬声器的三维结构还原，完全围绕家用近场听音场景的实际使用需求展开设计，在做结构拆解建模时，首先要考虑的是箱体容积与单元参数的匹配逻辑，毕竟密闭式书架箱的内部净容积直接决定了低频下潜的阻尼特性，建模过程中特意保留了箱体板材的实际厚度，18mm厚度的高密度纤维板拼接结构，所有接缝处的45度斜接工艺都做了细节还原，避免后期做声学仿真时出现容积计算偏差。从安装边界来看，这款音箱的单只外形尺寸控制在宽180mm、高280mm、深240mm的区间，刚好适配常规书架层板的进深要求，背部的接线端子区域做了内凹20mm的沉台设计，安装香蕉插接线时不会因为插头突出导致箱体无法贴墙摆放，底部预留的4个M5螺纹安装位，可以适配市面通用的金属脚架或者桌面减震脚垫，不需要额外打孔改造。

　　单元布局上采用了典型的两分频设计，高音单元采用25mm丝膜球顶结构，安装位置做了12度的仰角偏移，对应日常坐姿听音时的人耳高度，减少桌面反射带来的高频衍射问题，中低音单元采用180mm铝镁合金振膜，折环部分的橡胶材质厚度、定心支片的支撑结构都在模型里做了分层处理，方便后续做振膜运动的干涉仿真。箱体内部的结构设计也没有做简化处理，高音单元背后的独立密闭腔、中低音单元对应的吸音棉填充区域、分频器的安装固定位都按照实际产品的位置还原，分频器电路板距离背部接线端子的走线长度控制在120mm以内，减少信号传输的路径损耗，同时预留了扎带固定的走线槽位，避免大音量下线材晃动产生的异响。

　　从实际应用场景来看，这类书架音箱既可以作为桌面近场监听使用，也可以搭配脚架组成小型客厅HiFi系统，建模时特意保留了可拆卸面网的磁吸结构，面网的框架厚度、磁吸点的位置都和实际产品一致，用户可以根据使用场景选择是否安装面网，面网的网布采用透声率90%以上的织物材质，建模时做了薄壳处理，不会影响后续声学仿真的精度。在结构设计的细节上，箱体的所有边角都做了R3的圆角处理，既可以减少板材拼接处的应力集中，也能降低声波在边角处的衍射干扰，背部的倒相孔采用了外扩式的流线型开口，减少高速气流通过时产生的风噪，倒相孔的长度、内径参数都经过声学计算匹配，和箱体容积、单元参数形成完整的声学系统。

　　做这款模型的结构还原时，没有做任何外观上的夸张修饰，所有尺寸都按照实际产品的安装边界来设定，方便结构设计从业者参考两分频音箱的箱体布局逻辑，也可以作为电声产品结构设计的参考案例，不管是做同类产品的改型设计，还是做声学仿真的前置建模，都能直接提取对应的结构参数，不需要再做二次尺寸校准。模型里的所有配合面都按照实际装配公差做了预留，单元和箱体的安装位预留了0.2mm的安装间隙，方便打胶固定或者螺丝锁付，接线端子的安装孔位、分频器的固定螺柱都按照通用件的尺寸来设计，替换不同规格的单元或者接线端子时，只需要调整对应安装位的尺寸即可，不需要改动整体箱体结构。
