高温计IP140工业检测传感组件结构

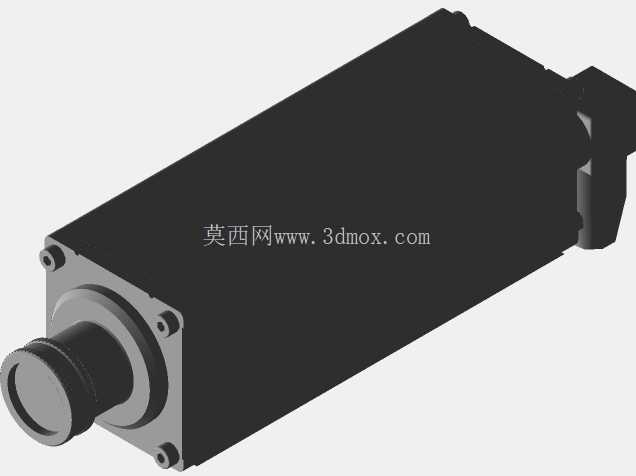

　　在冶金热轧生产线、工业窑炉温度监测、热处理加工工位这类持续存在高温辐射的作业场景中，非接触式测温元件的安装适配性直接决定了温度采集的稳定性，这款高温计的结构设计完全围绕高温工况下的长期可靠运行展开。从整体结构来看，主体采用长条形圆柱式壳体布局，这种形态并非随意设定：一方面长筒结构可以让内部的光电传感元件、信号处理电路板远离前端的测温受光面，减少高温热源通过热辐射、热传导对内部精密电子元件的影响，壳体外壁做了哑光黑色的阳极氧化处理，既可以减少环境杂散光对测温光路的干扰，也能提升壳体自身的热辐射散热效率，避免局部积热导致内部元件温漂超标。

　　前端的受光镜头部分做了阶梯式的凸台结构，最外侧的镜头保护端面略高于安装法兰面，安装时可以搭配对应的风冷套或者水冷套配件，在超过器件本身耐温上限的极端工况下，外接冷却介质就能让器件维持在允许的工作温度区间，镜头周边的四个安装螺孔采用对称分布设计，不管是水平正装、侧装还是倒装在设备支架上，都能保证受力均匀，不会因为长期受设备振动出现镜头偏移、光路错位的问题。尾部的出线端做了径向的凸起定位结构，配套的航空插头插入后可以通过卡扣锁紧，避免生产线的振动导致接线松脱，出线方向和壳体轴线垂直，在狭窄的设备安装空间里不需要预留过长的尾部走线空间，也能避免线缆过度弯折导致线芯断裂。

　　从安装边界来看，主体圆柱段的外径统一，安装时可以直接穿过设备护板上的预制开孔，配合前端的法兰面做轴向定位，不需要额外设计复杂的转接支架，法兰面上的安装孔位间距适配工业现场常用的测温传感器安装支架规格，不管是固定在设备护板、可调角度安装架还是移动滑台上，都能直接匹配现有安装孔位，不需要二次打孔加工。设计过程中充分考虑了工业现场的维护需求，整个壳体没有做一体化密封焊接，而是采用分段式的法兰拼接结构，前端镜头组件、中部电路仓、尾部接线座三个部分可以通过专用工具拆解，当镜头表面被现场的油烟、粉尘污染时，可以直接拆下前端镜头组件做清洁，不需要把整个传感器从设备上拆下来重新校准光路，能大幅减少现场维护的停机时间。内部的电路安装槽做了轴向的定位筋设计，电路板顺着筋位推入即可完成定位，不需要额外打胶固定，既能抗住工业现场的持续振动，也能在元件出现故障时快速更换电路板，降低备件更换成本。在光路设计上，前端的受光通道做了内螺纹消光处理，避免壳体内部的反光进入传感元件导致测温数值出现偏差，镜头的安装座做了细微的偏心调节余量，组装时可以通过调节镜头座的位置校准光轴，保证测温视场和预设的检测区域完全重合，避免因为光路偏移导致检测到非目标区域的温度，出现测温失准的问题。

　　和普通的民用测温传感器不同，这款结构完全没有多余的装饰性设计，所有的外形特征、结构凸起、开孔位置都服务于功能实现：壳体上没有多余的装饰槽、标识凸台，避免这些位置积留粉尘、油污增加清洁难度，所有的边角都做了小半径的倒角处理，既不会因为锐边导致安装人员划伤，也不会因为倒角过大影响安装定位的精度。在实际生产线应用中，这类高温计往往需要连续数月不间断运行，结构设计上的每一处细节都对应着现场的实际痛点：比如壳体的壁厚经过反复校核，既保证足够的结构强度，在设备检修时被工具轻微磕碰不会变形，也不会因为壁厚过厚导致整体重量过大，增加安装支架的负载；尾部的接线腔做了密封槽设计，搭配密封圈可以达到工业现场常用的防护等级，避免现场的冷却水、切削液溅入接线腔导致电路短路。
