K75-17型高压油浸电容结构三维建模

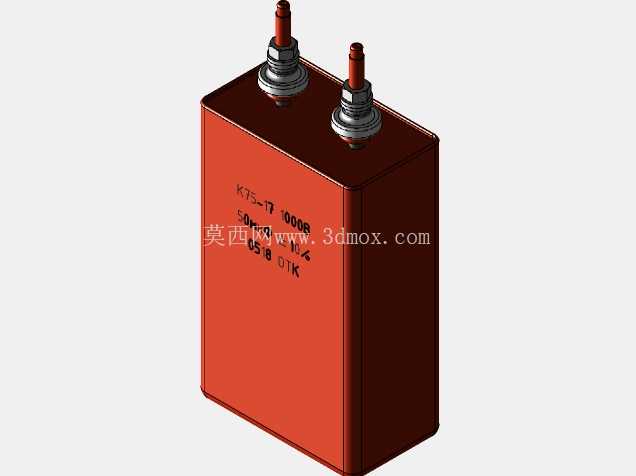

　　在高压脉冲电源、工业逆变设备、高频滤波回路的选型与结构适配工作中，K75-17这类油浸式高压电容的安装匹配一直是结构设计环节容易出问题的点——很多工程师只关注容值、耐压这些电参数，忽略了实体外形、接线柱位置、安装边界的匹配，最后装机时才发现接线端子和周边母排安全距离不够，或者电容本体和相邻器件干涉，不得不临时改安装板、调整走线，耽误项目进度。做这个三维模型的时候，首先是从实际装机的痛点出发，把现场安装会碰到的所有尺寸边界都做了精准还原：本体采用长方体密封金属外壳结构，外壳做了圆角钝化处理，避免高压工况下尖端放电，顶部两个引出接线柱采用同轴绝缘基座结构，接线柱的螺纹规格、伸出高度、两个端子的中心间距都严格按照实物测绘尺寸建模，绝缘基座的凸台高度、和外壳顶面的密封配合面也做了细节还原，方便设计人员直接在装配体里核对母排的折弯角度、接线端子的压接规格，不用再反复对照二维图纸算安全距离。

　　从实际应用场景来看，这款电容主要用在1000V及以下的直流滤波、脉冲储能、高频旁路回路里，常见于工业电焊机的储能单元、中频电源的滤波支路、高压测试设备的脉冲形成网络，和普通电解电容不同，油浸式结构的电容本身有一定的重量，外壳是密封金属壳，安装时一般是通过侧面的安装支架或者底部的固定孔锁在安装板上，建模的时候特意把外壳的壁厚、底部的安装基准面做了明确的区分，设计人员可以直接提取安装面的基准，快速匹配安装支架的孔位，不用再额外拆分零件找装配基准。

　　设计思路上没有做多余的简化，很多网上的电容模型会把接线柱的绝缘部分做成简单的圆柱，忽略了绝缘基座上的密封台阶、接线柱顶端的螺纹退刀槽，这些细节在做安全距离校核的时候其实影响很大——比如绝缘基座的爬电距离，就是从接线柱的带电部分沿着绝缘表面到外壳接地点的最短路径，如果把绝缘基座做成光面圆柱，算出来的爬电距离就会比实际值大，高压工况下就会留下绝缘隐患。这个模型里把绝缘基座的多层防滑台阶、接线柱上的锁紧螺纹、外壳表面的标识区域都做了还原，装配的时候可以直观看到接线后锁紧螺母的位置会不会和周边的绝缘挡板、走线槽干涉。

　　安装边界方面，模型预留了足够的装配检查空间：本体的长宽高尺寸按照实物1:1还原，顶部接线柱的最高点到外壳底面的距离、两个接线柱的中心距、外壳侧面到接线柱中心的安全距离都做了精准的尺寸约束，在做整机布局的时候，可以直接把这个模型调入装配体，和周边的IGBT模块、母排、绝缘支架做干涉检查，尤其是在高压设备里，不同电位器件之间的电气间隙要求很高，精准的模型可以提前排查出接线后母排和电容外壳距离不够、接线端子和相邻器件的绝缘距离不足这些问题，避免后期打样后出现绝缘耐压不通过的问题。另外，外壳的密封结构也做了细节体现，顶部接线柱和外壳的配合处是卷边密封结构，建模时还原了这个位置的凸起轮廓，方便设计人员在做灌封、防尘罩设计的时候，准确匹配密封槽的位置，不用再去查实物的安装手册。

　　从结构设计的角度来说，这类无源器件的模型不需要做内部的芯卷结构，因为结构工程师选型的时候只需要关注外部的安装接口、外形尺寸、接线位置，内部结构属于电性能设计的范畴，所以建模的时候把外部的所有装配相关特征都做了全参数化约束，比如接线柱的螺纹长度可以根据实际选型调整，外壳的安装孔位可以根据不同的安装支架做参数化修改，方便不同项目里快速适配调整。很多刚入行的工程师做高压设备结构设计的时候，容易忽略电容这类器件的外形细节，觉得只要留个大概的方块空间就行，实际上油浸电容的接线柱是突出本体的，而且绝缘基座有一定的高度，如果留的空间不够，接线的时候就会出现接线端子没法锁紧、工具操作空间不足的问题，这个模型里把接线柱周围的操作空间也做了隐含的尺寸参考，调入装配体后可以直接测量扳手操作的空间是否足够，不用等实物到了才发现工具伸不进去。
