嵌入式设备用4x3矩阵按键输入模组

　　在嵌入式控制、小型工业终端、门禁密码输入、简易数控操作面板这类场景里，矩阵键盘是成本极低且可靠性经过长期验证的输入方案，4行3列的布局刚好覆盖0-9数字加、#两个功能键，完全满足密码输入、参数数值录入、简易功能触发的需求，不需要额外扩展复杂的编码芯片，仅靠主控的IO口扫描就能完成按键状态识别，是很多入门级控制设备首选的输入部件。

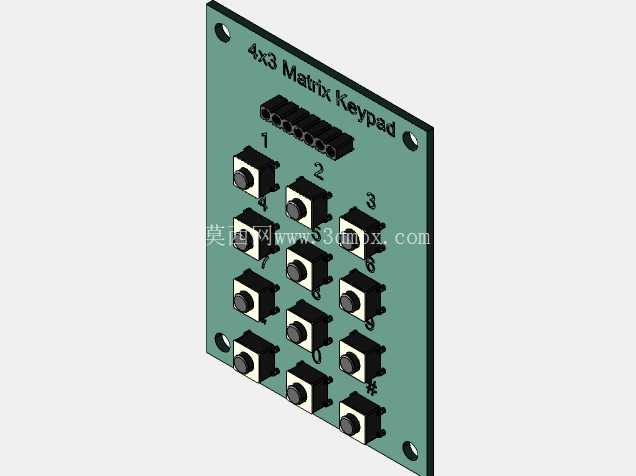

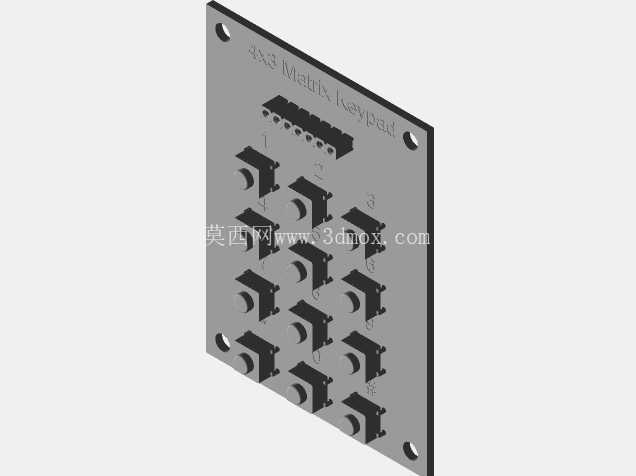

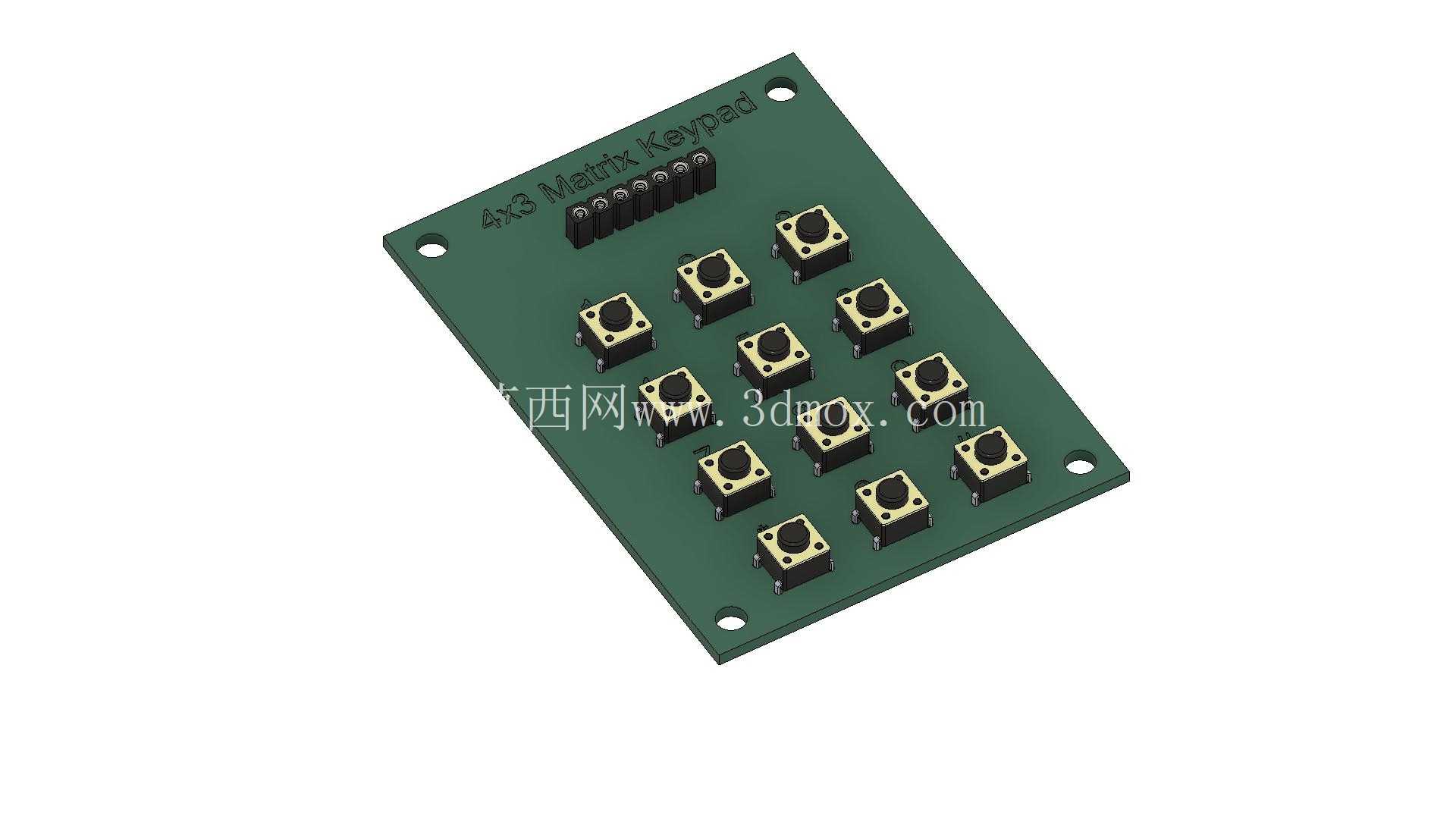

　　这款4x3矩阵键盘的设计完全贴合量产贴片工艺要求，PCB板采用标准FR-4基材，板边预留四个直径3.2mm的安装孔，孔位中心距匹配常规面板安装的M3螺丝固定需求，安装时不需要额外做异形开孔，直接在面板对应位置预留矩形避让区，将键盘从面板背面嵌入后用螺丝锁紧即可，板厚1.6mm，安装后按键顶面高出PCB板面2.5mm，配合面板的沉台设计可以做到按键顶面与面板齐平，避免日常使用中误触。

　　按键选用的是12x12mm规格的轻触开关，单个按键的行程为0.25mm，触发压力控制在160g左右，按动手感清晰，导通寿命不低于10万次，完全满足工业场景下的长期使用要求；每个按键的引脚都做了镀锡处理，焊接时上锡流畅，不容易出现虚焊问题，PCB走线采用行列矩阵排布，行线与列线之间做了0.3mm的线宽设计，走线间距满足安规要求，不会因为相邻走线间距过小出现信号串扰，板载的排针接口统一引出7根信号线（4根行线、3根列线），接口间距为标准2.54mm，既可以直接插在杜邦线上做原型验证，也可以焊接在主控板上做量产集成，不需要额外改接线定义。

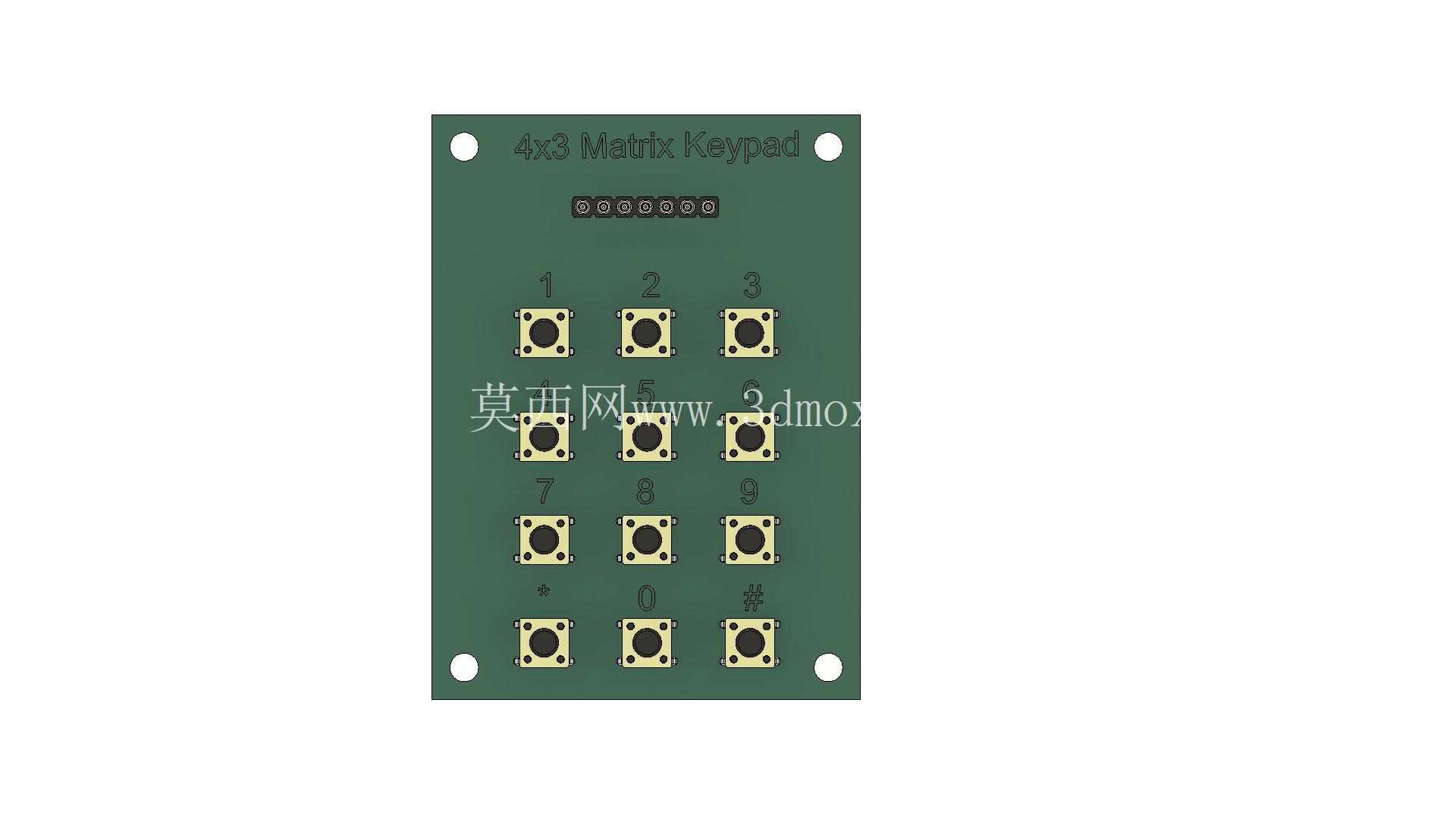

　　从设计逻辑上看，这款矩阵键盘没有添加多余的外围元件，仅靠PCB走线完成行列矩阵的连接，一方面降低了物料成本，另一方面减少了故障点，毕竟在工业现场的使用环境里，元件越少的部件可靠性越高；按键丝印直接印在PCB板面上，数字与符号采用白色丝印，在深绿色阻焊层上辨识度很高，长期使用不会因为手指摩擦导致丝印磨损脱落，板边的四个定位孔同时兼顾了安装定位与生产过炉的工装定位需求，在SMT贴片生产时可以直接用这四个孔做板件固定，不需要额外加工艺边，减少了板材浪费。

　　实际选型使用时需要注意，这款键盘的安装边界要预留足够的接线空间，板后引出排针的位置要预留至少10mm的深度空间，避免接线后与壳体内其他部件干涉；扫描程序编写时要加入10ms的按键消抖处理，避免因为轻触开关的机械抖动导致误触发，同时可以根据使用需求自定义、#键的功能，比如设置为确认、返回、功能切换等，不需要额外增加按键就能满足多数简易操作的需求。相比独立按键的方案，4x3矩阵键盘仅占用7个IO口就能实现12个按键的输入，对于IO资源紧张的小型单片机控制方案来说，能大幅节省主控资源，同时减少面板上的开孔数量，提升壳体的整体防护性能，在户外小型终端、简易门禁、快递柜取件码输入、小型设备参数设置这类场景里，这款矩阵键盘的适配性极强，不需要做过多修改就能直接集成到现有设计中，缩短产品的开发周期。
