直插式音频功率放大芯片封装结构

　　做消费类音频设备结构设计快十二年，经手的功放类器件封装方案少说有上百种，这次拆解复现的这款直插式功率放大器件封装，是早年桌面音响、车载功放改装领域用得极多的结构形式。很多刚入行的结构工程师做PCB布局时，总容易忽略这类功率器件的安装边界与散热预留，最后打样回来要么装不上，要么满负载工作时热积累触发保护，甚至烧损芯片。

　　先从实际应用场景说，这类封装的功率放大器件，大多用在输出功率10W到100W区间的音频放大链路里，小到桌面蓝牙音箱、家用有源低音炮，大到车载后装功放、小型公共广播的功率放大板，都能见到它的身影。和贴片式功率封装比，这种带固定安装孔的直插结构，最大的优势就是可以直接锁附在铝制散热片上，不需要额外做绝缘导热垫的复杂定位，生产线上的装配效率能提不少，而且直插引脚的抗振动性能，比大尺寸贴片封装更适合车载、户外移动音响这类有持续振动的使用场景，不会因为长期颠簸出现引脚脱焊的问题。

　　说到功能特性，这个封装结构的设计完全是围绕功率器件的散热需求和电气安全来做的。主体的塑封本体采用的是耐高温的环氧塑封料，成型时把半导体晶粒、内部键合引线完全包裹住，既能隔绝外界水汽、灰尘侵入，也能提供足够的机械强度，避免生产插装、运输过程中内部结构受损。顶部预留的圆形安装孔，是用来穿M3规格的固定螺丝的，孔位周边做了局部加厚，避免锁螺丝时压力过大压裂塑封本体，安装孔和内部散热基板之间是导通的，锁附到散热片上时，要根据电路设计判断是否需要加绝缘垫片——如果散热片是接整机地的，而芯片散热基板接的是功率电源端，不加绝缘片就会直接短路，这点是很多新手做样机时最容易踩的坑。

　　引脚部分的设计也有讲究，一共七根直插引脚，引脚间距是标准的2.54mm，刚好适配通用万用板、常规PCB的孔距设计，不需要做特殊的非标准孔位。每根引脚从塑封本体伸出来的位置都做了应力释放的弯折结构，不是直直的一根插针，这样在波峰焊的时候，哪怕PCB和器件因为热胀冷缩产生微小的位移，弯折段也能吸收应力，不会把引脚从塑封本体里扯出来，也能避免焊盘被拉裂。引脚的末端做了轻微的收窄倒角，自动插件机插装的时候更容易对准PCB孔位，不会出现卡料、插歪的问题。

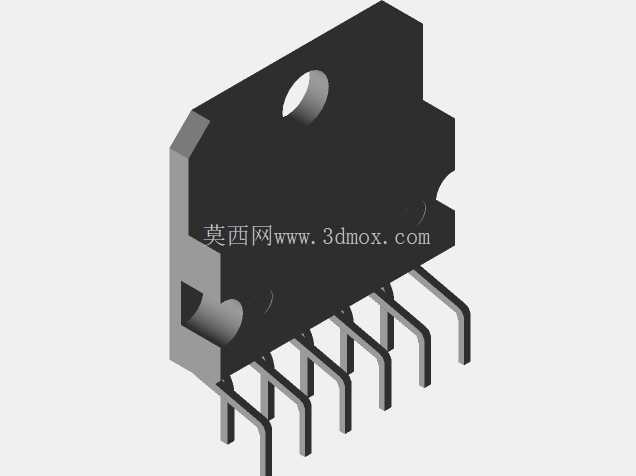

　　做这个三维模型的时候，我特意把容易被忽略的安装边界尺寸做了精准还原：塑封本体的总厚度、引脚伸出本体的长度、安装孔中心到引脚排的距离、每根引脚的宽度和厚度，都按照实际器件的公差范围做了设定。很多工程师画封装库的时候，只量引脚间距和本体长宽，忘了算引脚向外弯折后的总宽度，最后做PCB布局时把器件放在两个电解电容中间，焊完才发现电容和芯片本体干涉，拆件返工浪费时间。还有散热片的预留空间，按照这个器件的满负载功耗算，锁附的散热片至少要留1.2mm以上的平面度公差，和塑封本体背面的接触面积不能小于本体散热面的90%，不然导热效率会打折扣，夏天高温环境下满负载工作很容易触发过热保护。

　　另外这个封装的外形设计还考虑了手工焊接的便利性，塑封本体底部和引脚焊接面之间留了1.5mm左右的爬锡空间，手工焊的时候焊锡能顺着引脚爬到焊盘上，不会出现虚焊，也不会因为焊锡堆积导致相邻引脚短路。很多仿品的封装为了省料，把这个间隙做的不到1mm，手工焊的时候烙铁头伸不进去，很容易把塑封本体烫变形，甚至烫坏内部的键合线。

　　在做整机结构堆叠的时候，还要注意这个器件的安装高度，从PCB板面到塑封本体顶部的总高度，加上锁螺丝的螺帽厚度，要给上盖留至少2mm的安全间隙，不然装配上盖的时候会直接压到芯片，把塑封压裂。如果是在密闭的机壳里用，最好在芯片对应的上盖位置开几个通风孔，形成空气对流，能进一步降低工作温度，提升长期工作的稳定性。

　　之前帮一个做车载改装音响的客户排查故障，他们之前的结构设计把这个芯片装在靠近电源变压器的位置，变压器工作时的温升加上芯片自身的发热，环境温度比机壳内其他位置高了近15度，夏天车辆暴晒后开音响，不到十分钟芯片就过热保护，后来调整了安装位置，把芯片移到靠近机壳散热格栅的位置，换了稍大一点的散热片，问题就彻底解决了。这类功率器件的结构设计，从来不是只把外形画对就行，要结合实际使用场景的散热、安装、振动、装配工艺全流程考虑，才能让器件的性能完全发挥出来，减少后期的生产和售后问题。
