树莓派RB-CON-01扩展转接板结构

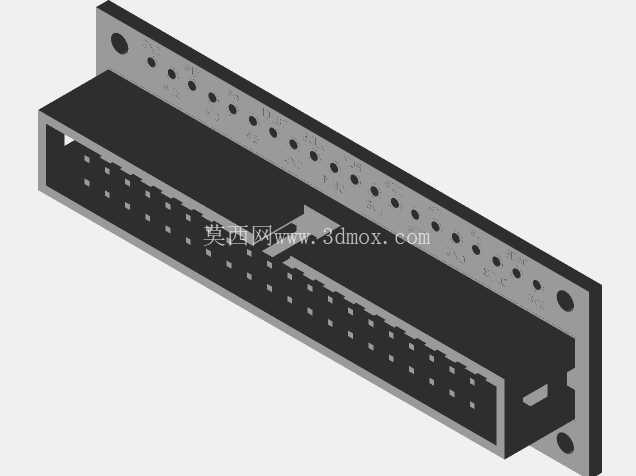

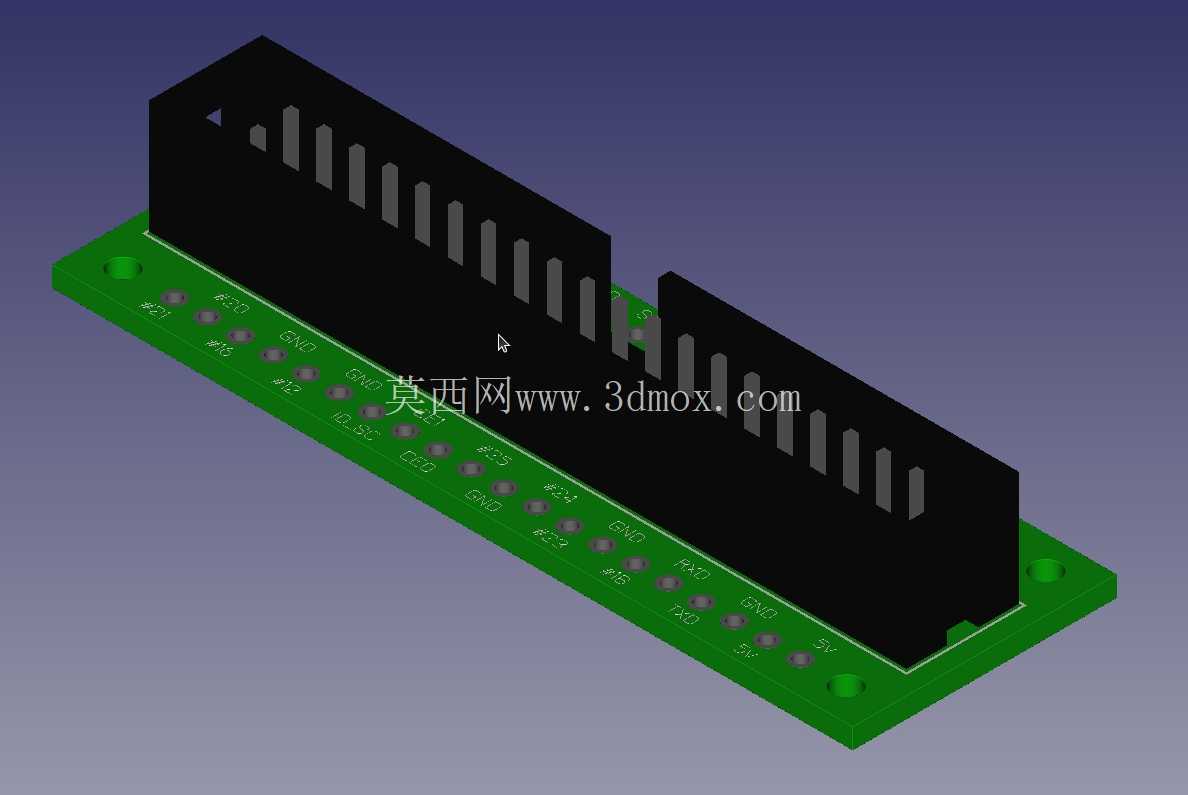

　　这款转接板结构主要面向嵌入式开发、电子原型验证场景，适配树莓派系列单板计算机的引脚扩展需求，在日常电子diy、教学实验、小型功能样机开发中，可解决单板机引脚间距小、直插接线易松动、多模块并联接线杂乱的问题。从实际使用场景来看，很多开发者在做传感器接入、外设扩展时，直接在树莓派排针上飞线容易出现引脚接反、短路、接触不良的情况，这款转接结构通过板载的两组立式排母座，将树莓派的GPIO引脚规整引出，同时预留了标准面包板兼容的焊盘点位，可直接搭配面包板做快速原型搭建，无需反复焊接飞线。

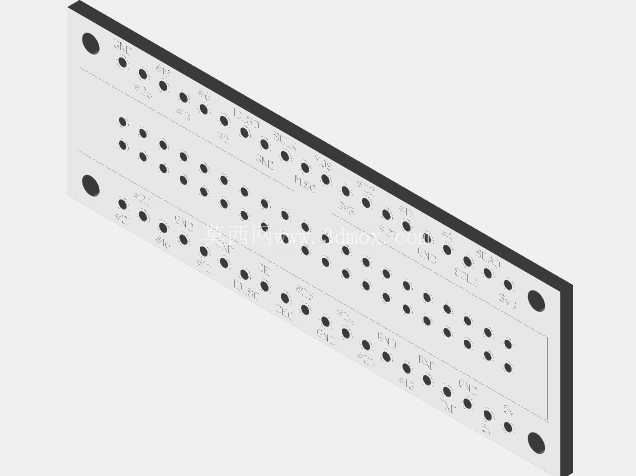

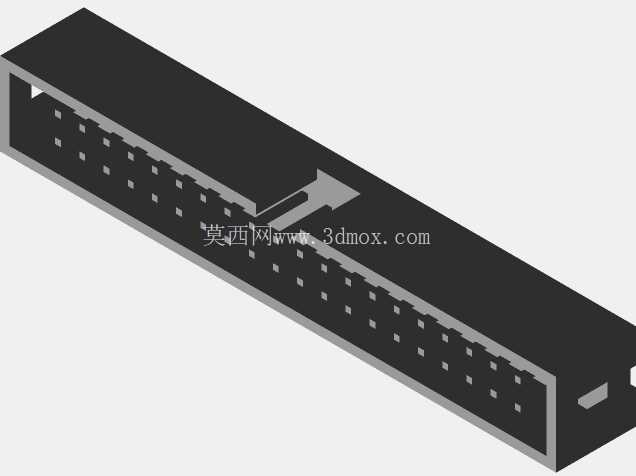

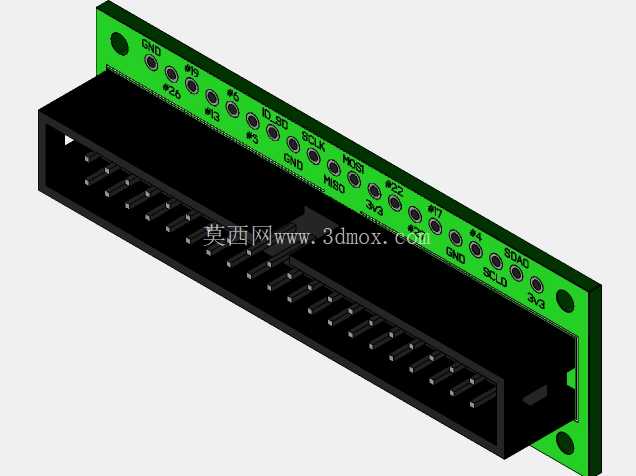

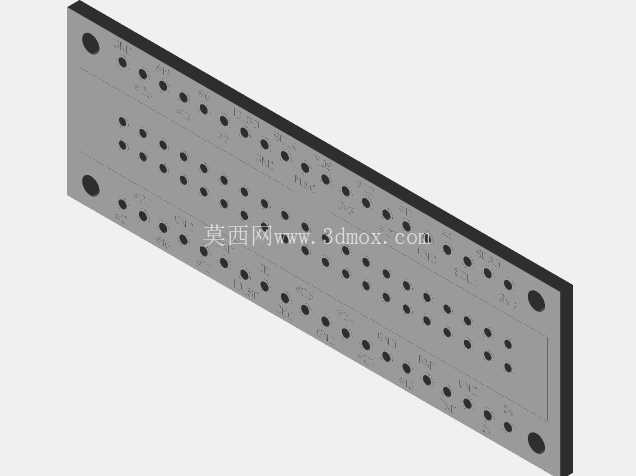

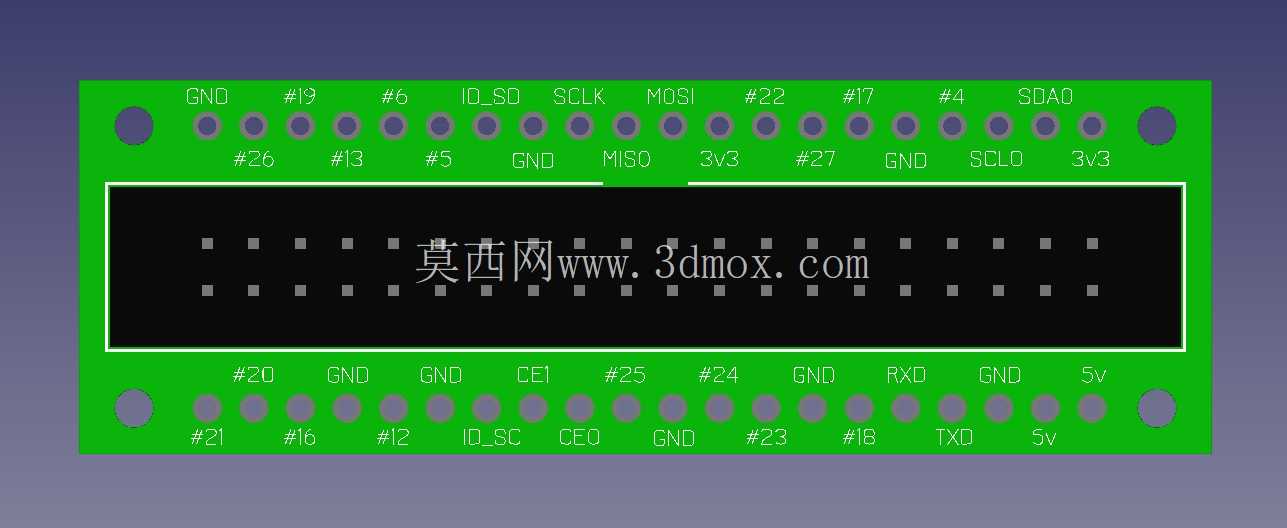

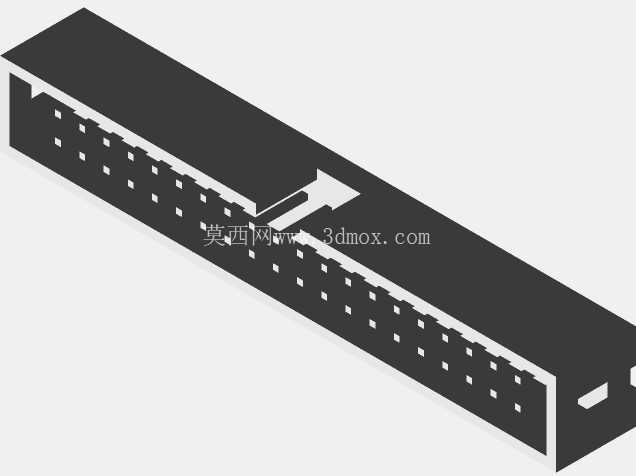

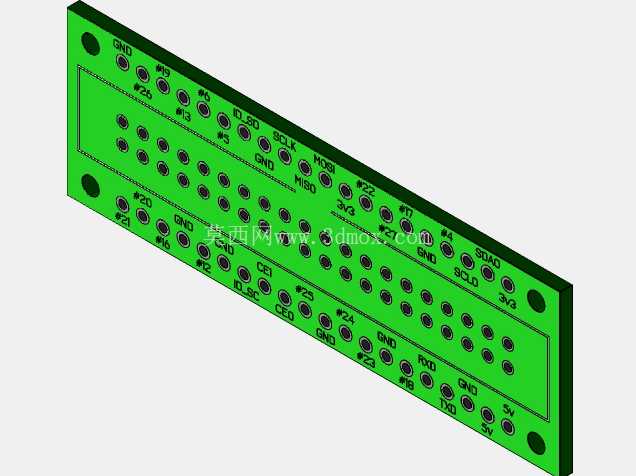

　　设计思路上，整体采用FR-4玻纤板作为基材，板厚选取常规1.6mm规格，边缘做圆角处理避免安装时割手，板上预留的四个安装孔位匹配树莓派通用固定孔距，可直接通过铜柱与树莓派主板堆叠固定，不会出现安装错位、干涉的问题。排母座选用标准2.54mm间距规格，引脚定义完全对应树莓派原生引脚排布，无需额外做引脚映射，开发者可直接对照树莓派引脚表接线，降低接线错误概率。板上的丝印层清晰标注了每个引脚的功能编号，包括电源引脚、接地引脚、通用IO引脚的区分标识，即使是入门开发者也能快速识别引脚功能，减少查手册的时间成本。

　　从安装边界来看，整体堆叠后的高度控制在20mm以内，不会占用过多机箱内部空间，适配市面上多数树莓派通用外壳的内部安装尺寸，板边没有突出的元器件，安装时不会和外壳内壁、散热片产生干涉。排母座的插拔寿命满足日常反复调试的需求，接触弹片采用磷青铜材质，镀金处理保证长期使用的接触可靠性，不会因为多次插拔出现接触电阻过大、信号传输不稳定的问题。在实际功能上，这款转接结构除了基础的引脚引出功能外，还可作为分线模块使用，单个引脚可通过板上的并联焊盘同时接出多个外设，满足多传感器同时接入的需求，比如同时接入温湿度传感器、显示屏、按键模块时，无需额外使用分线板，直接在转接板上完成接线即可，简化了原型搭建的接线复杂度。

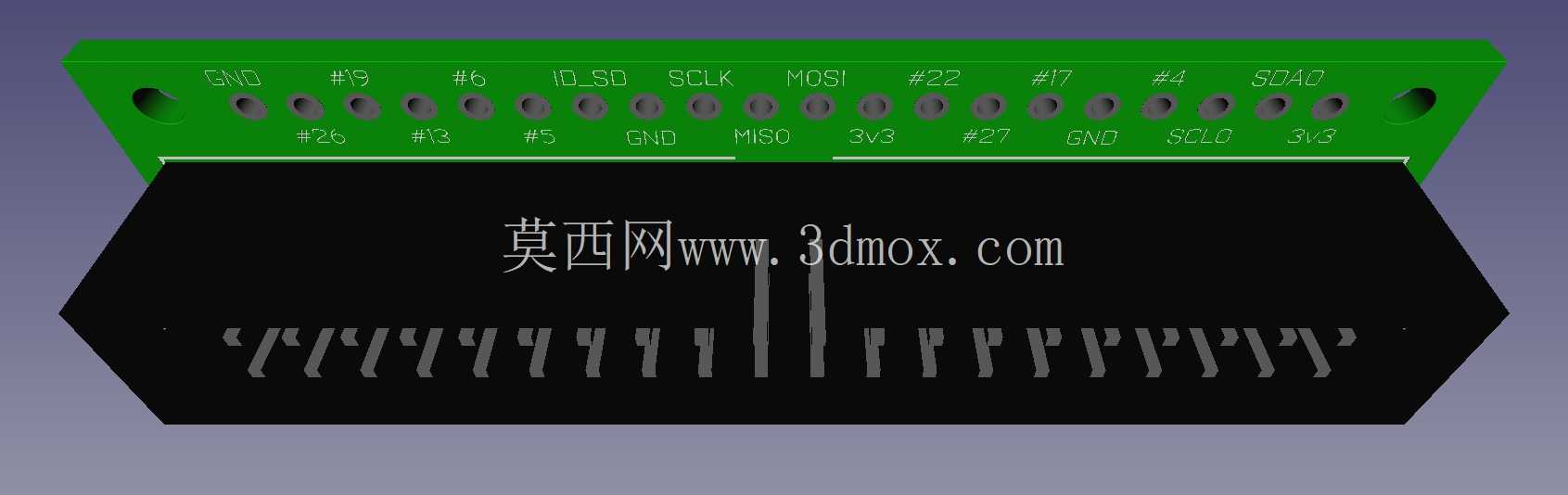

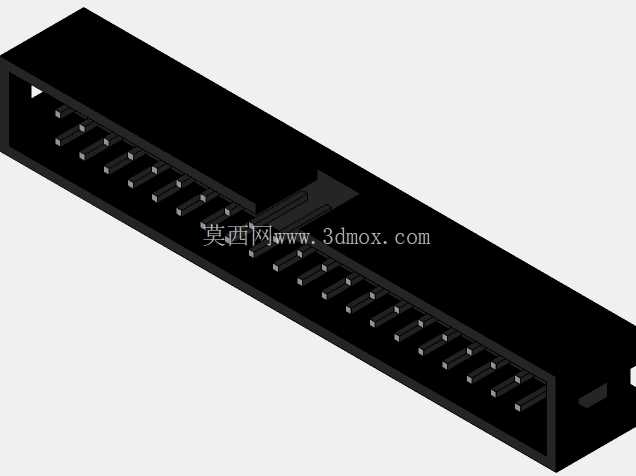

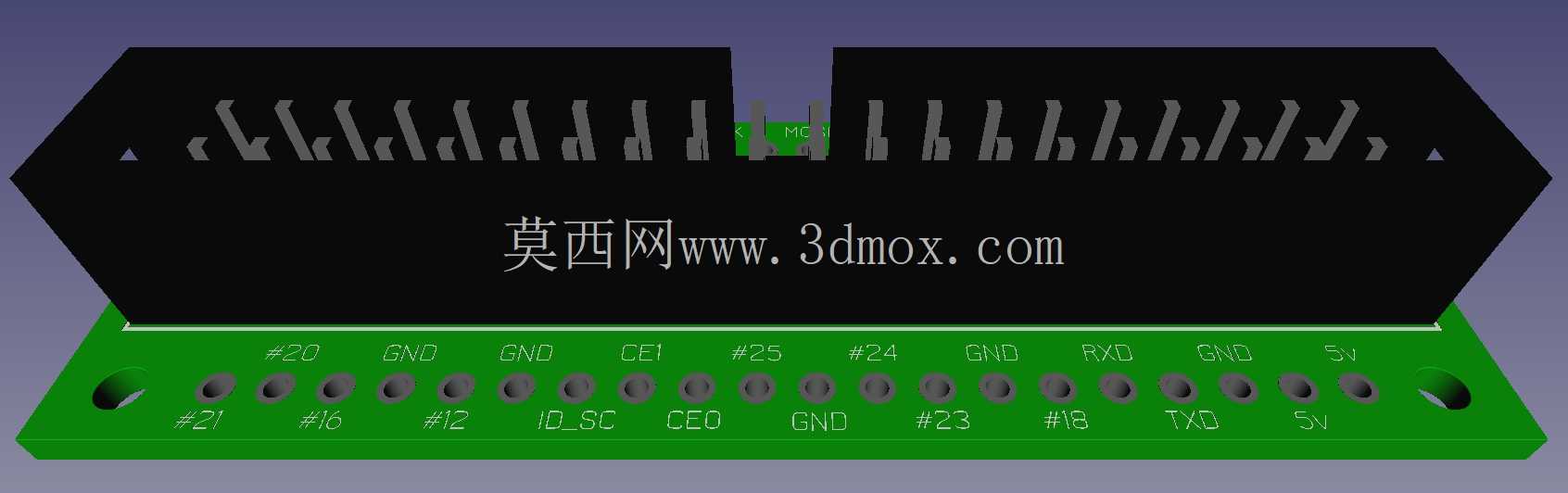

　　板上的走线宽度按照信号传输要求设计，电源走线适当加宽，满足小电流外设的供电需求，不会出现线损过大导致外设供电不足的情况，接地引脚做了大面积铺铜处理，提升信号稳定性，减少外接传感器时的信号干扰问题。对于结构设计从业者来说，这款模型完整还原了转接板的实际安装尺寸、排母座的高度、安装孔位的位置公差，在做嵌入式设备外壳设计、集成机柜布局时，可直接调用该模型做装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少实物打样的迭代次数。建模时对排母座的插针间距、塑料本体的卡扣结构都做了还原，可直接用于生成装配工程图，也可用于3D打印定制固定支架时的尺寸参考。在教学场景中，这款模型也可作为电子结构设计的教学案例，讲解PCB板与接插件的装配公差配合、堆叠式安装的空间预留原则、板载接口的标准化设计思路，帮助入门设计者理解电子结构设计中实际安装需求的优先级。
