电动车辆动力电池安全防护外壳结构设计

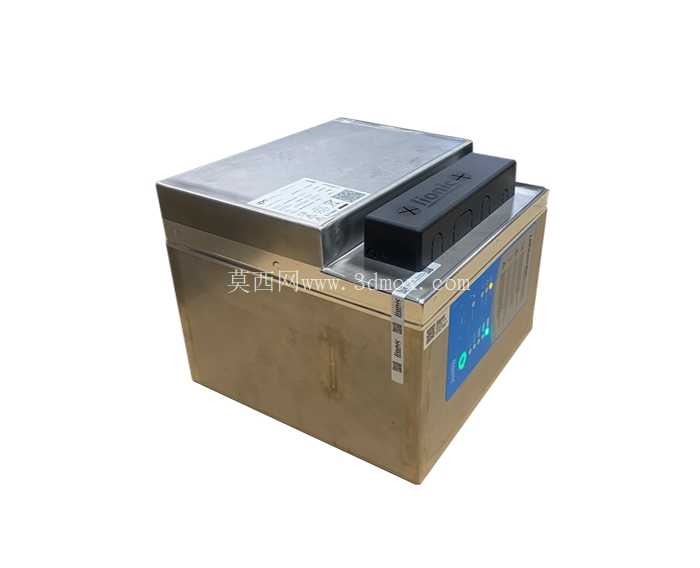

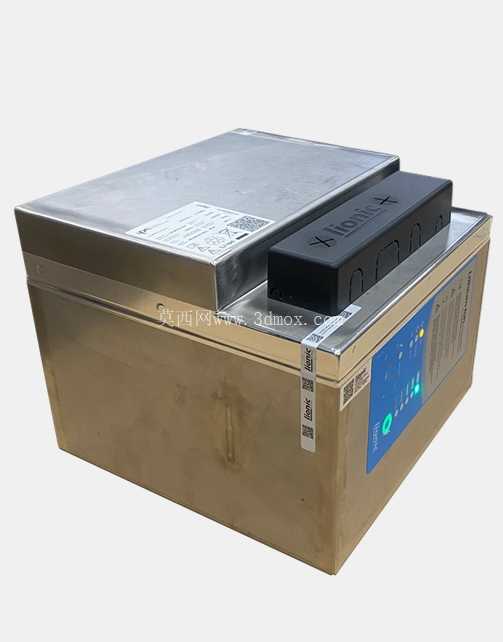

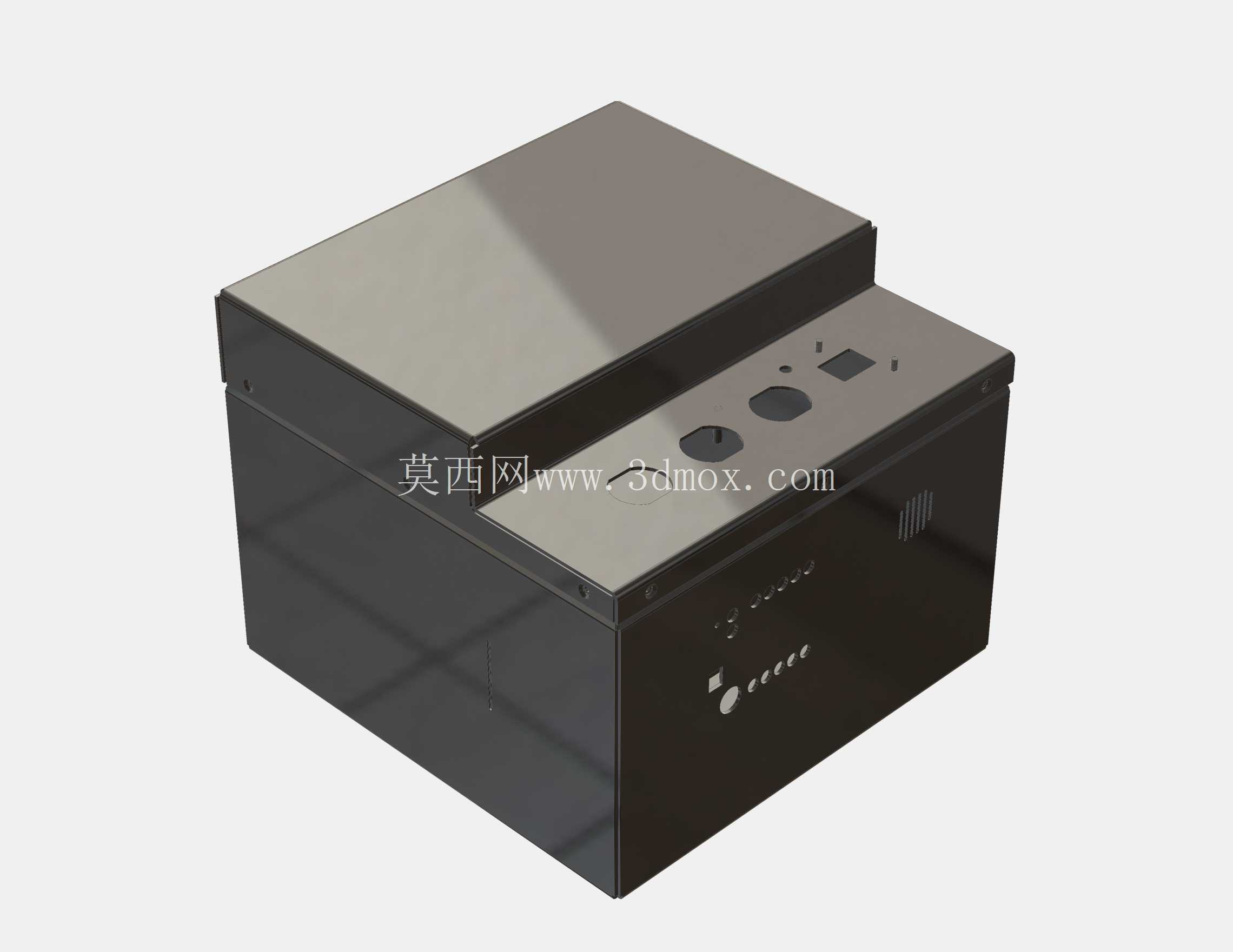

　　在新能源动力装备的电池系统集成环节，外壳作为承载电芯模组、隔绝外界干扰的核心结构件，其设计合理性直接决定整套动力系统的运行可靠性与场景适配能力。这款动力电池安全外壳的设计，首先围绕车载、储能等多场景的实际安装边界做了尺寸收敛，整体采用方正的箱式构型，底部预留的安装孔位完全匹配主流模组支架的孔距标准，侧壁的散热格栅开孔位置避开了整车安装时的梁体遮挡区域，顶部盖板的平面度控制在0.2mm以内，既可以保证与上装密封件的压合均匀性，也能适配不同容量模组叠加后的高度公差，不会出现安装时盖板翘曲、密封失效的问题。

　　从功能特性层面看，这款外壳的结构设计做了多层防护的考量：外层采用金属基材做结构承载，可抵御日常运行中的碎石冲击、装配应力挤压，内壁预留的绝缘层安装槽位，可直接卡装绝缘衬板，避免电芯模组与金属壳体直接接触引发的漏电风险，侧壁集成的接口安装位做了凸起的防水沿设计，配合密封圈可达到IP67级的防护能力，满足户外运行时的防雨、防尘需求。顶部设置的黑色功能模块安装区，可直接集成BMS管理系统的主控板、高压接插件，不需要额外在壳体上开孔走线，减少了密封失效的风险点，侧面的状态显示窗口做了内嵌式设计，透明护板与壳体齐平，不会因为外部剐蹭导致显示面板破损。

　　设计思路上，这款外壳没有采用过度冗余的厚重结构，而是通过折边加强筋的设计提升壳体的抗形变能力，在侧壁的弯折处做了圆弧过渡，既可以减少应力集中导致的壳体开裂，也能在电芯发生热失控时，预留一定的形变缓冲空间，避免壳体瞬间炸裂带来的二次伤害。壳体内部的模组安装位做了通用化的卡槽设计，不需要额外制作定制化的固定支架，就可以适配不同尺寸的方形电芯模组，大幅降低了不同项目的适配改造成本，在批量生产时，这种一体化弯折的壳体结构也能减少焊接工序，降低生产过程中的变形概率，提升成品的一致性。

　　实际应用场景中，这类外壳不仅可用于低速电动车辆的动力电池包集成，也可适配分布式储能站点的电池簇安装，在安装时，壳体底部的防滑垫安装槽可直接粘贴橡胶减震垫，抵消车辆运行过程中的振动冲击，避免长期振动导致的电芯连接松动。外壳的边角做了钝化处理，不会在装配过程中划伤操作人员的防护手套，也不会划破高压线束的绝缘层。在维护环节，顶部盖板采用快拆螺栓固定，不需要完全拆解整个电池包就可以完成BMS参数调试、接插件紧固等日常维护操作，大幅降低了后期运维的时间成本。针对不同场景的散热需求，侧壁的格栅可根据使用场景加装防尘网或者散热风扇，不需要对壳体结构做二次修改，通用化的接口设计也能适配不同规格的高压连接器，满足不同电压等级电池系统的接线需求。
