EG4壁挂式户用磷酸铁锂储能电池结构

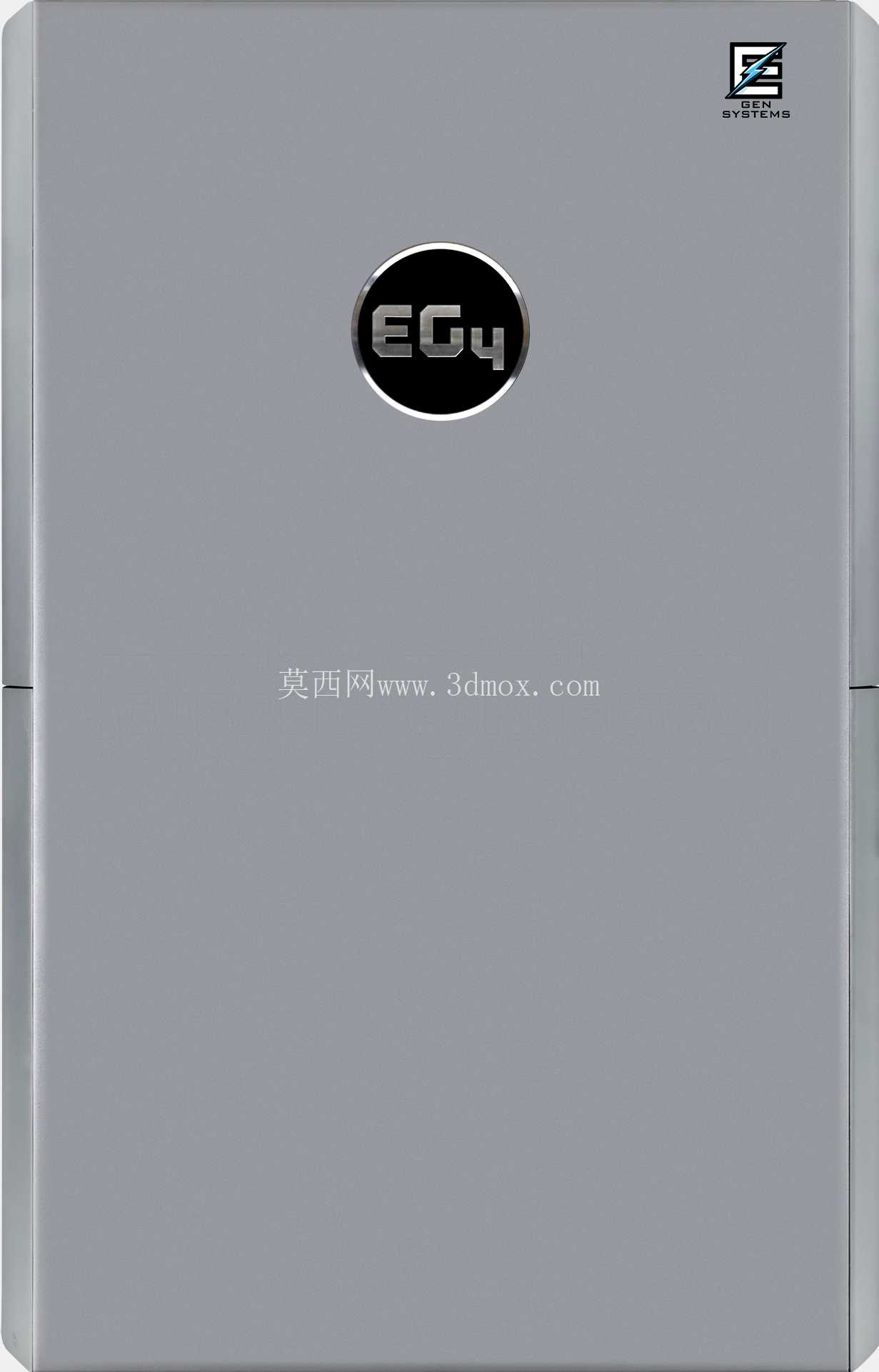

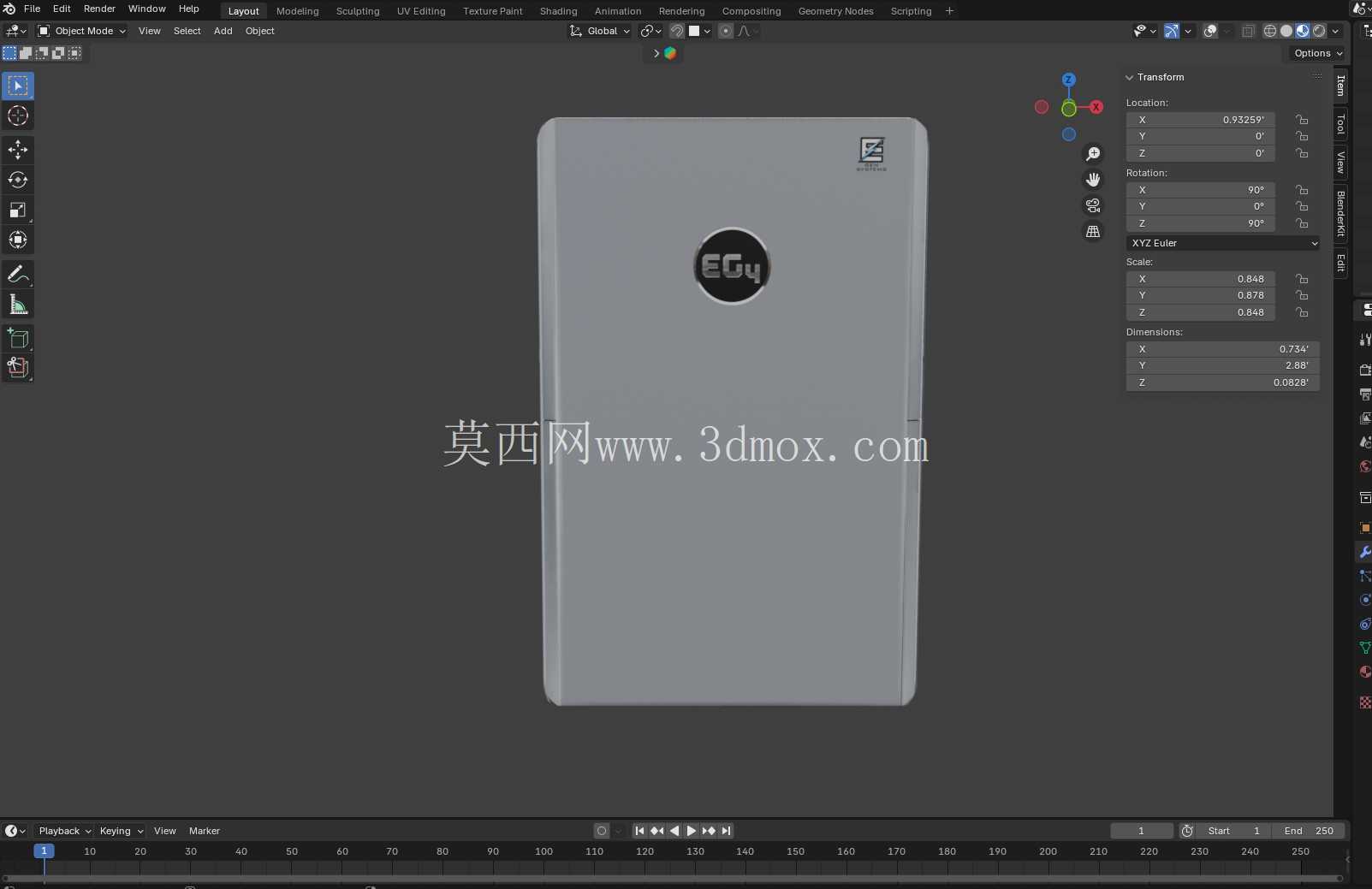

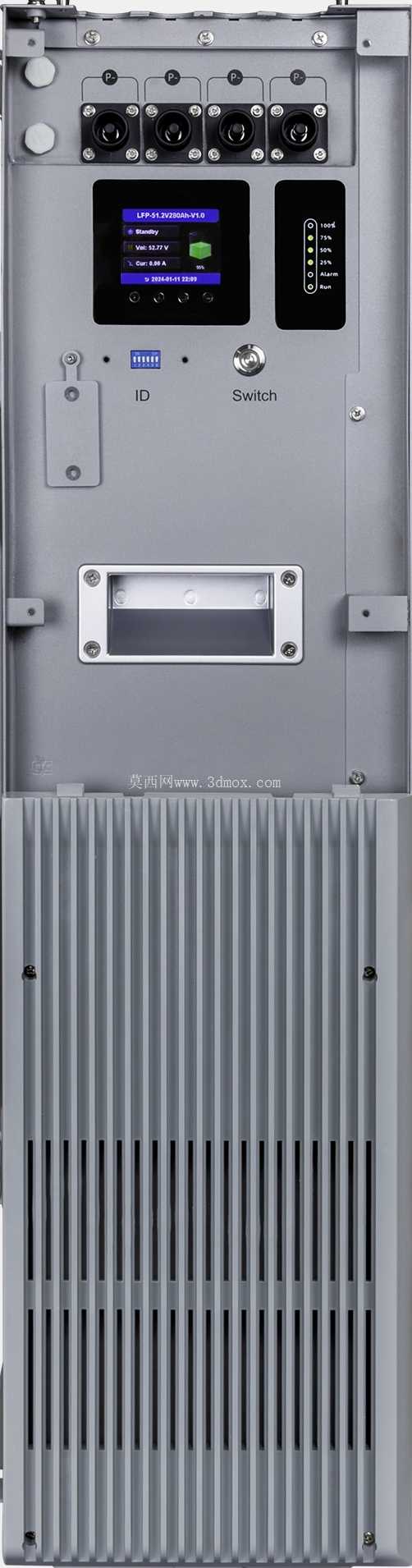

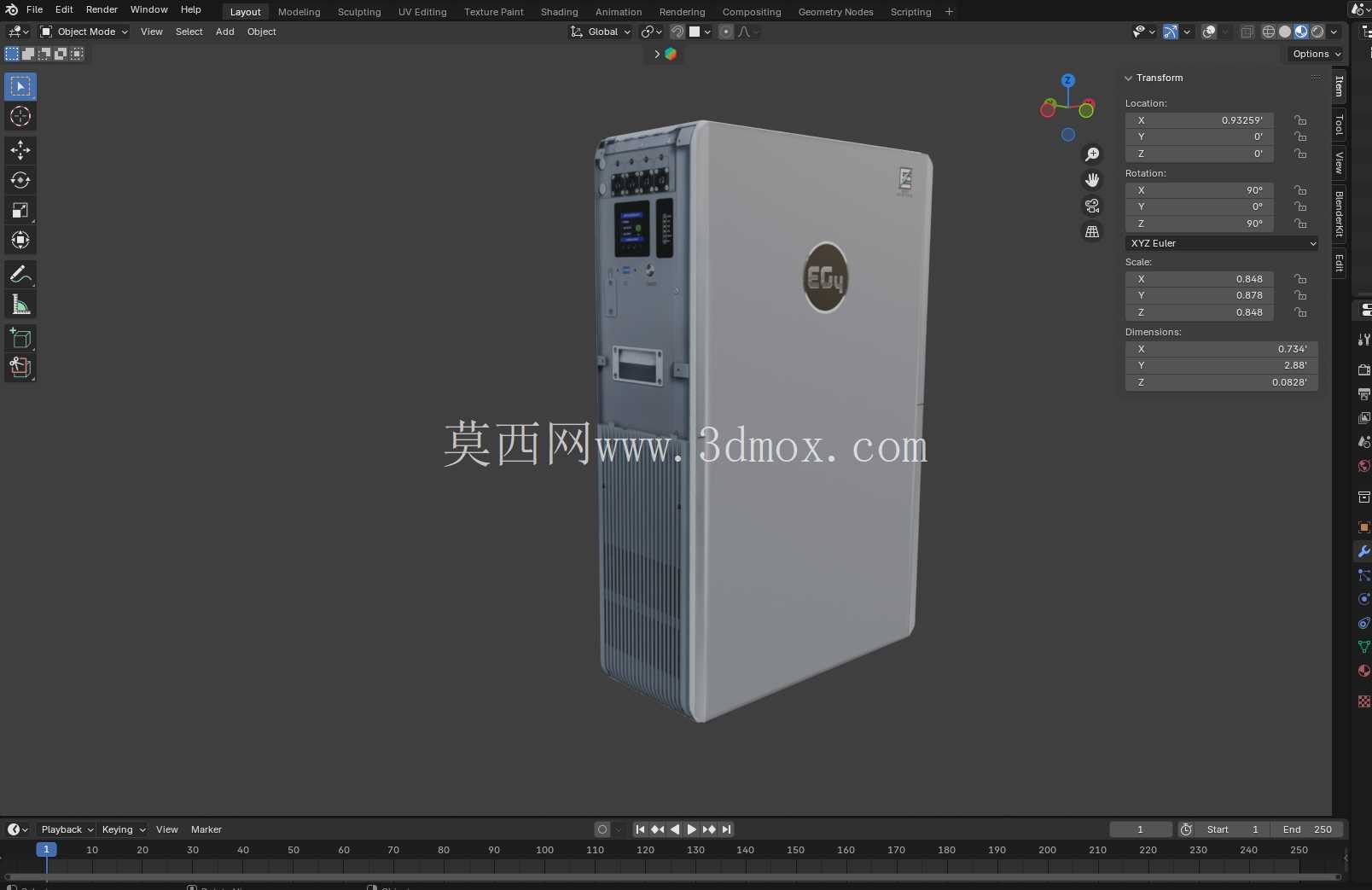

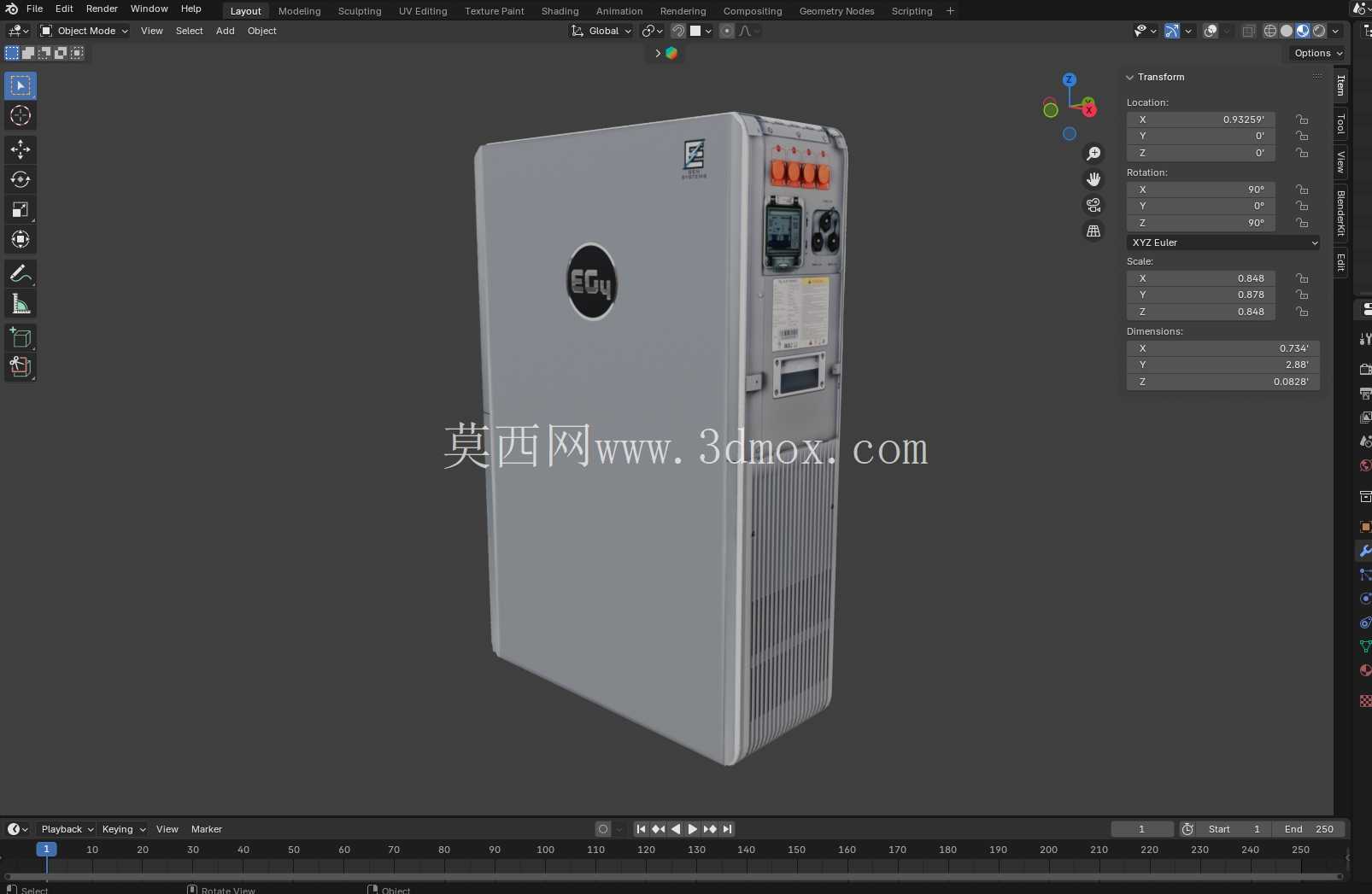

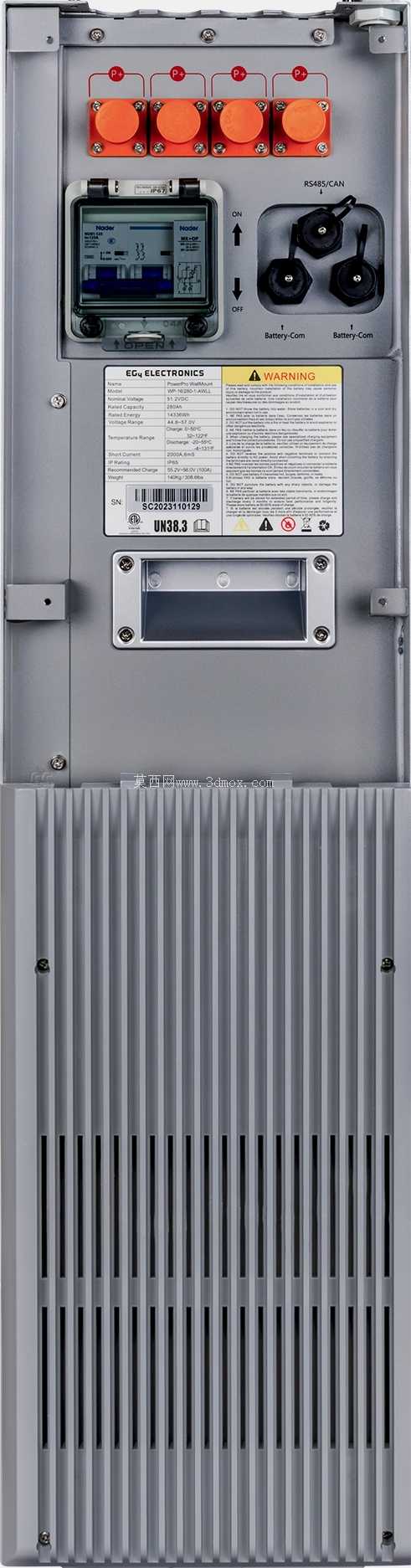

　　这款壁挂式储能单元的三维结构还原，完全贴合户用分布式光储场景的实际安装需求做了细节复刻，建模时优先考虑了户外壁挂安装的边界约束，整机采用竖置薄型长方体构型，背部预留的壁挂挂点间距完全匹配民用建筑外墙常用的膨胀螺栓安装孔位规范，整机厚度控制在不会超出普通住宅外墙挑檐遮雨范围的尺寸，避免无额外遮雨设施时雨水直接淋洒到正面接线区域。从实际应用场景来看，这类设备主要对接户用离网光伏系统、小型商用后备电源场景，正面的操作界面区域做了内凹式结构设计，显示屏、操作按键、通讯接口、动力接线端子都集中布置在正面右侧的内凹舱内，舱门边缘预留了密封胶条的安装槽位，配合舱门的卡扣结构可以实现接线区域的IP65级防护，满足户外安装的防尘防水要求。设备正面左侧为平整的电池舱主面板，表面预留了品牌标识的安装沉台，面板与主壳体之间采用折边咬合加密封胶的装配结构，既可以提升壳体整体结构强度，避免壁挂安装时长期受力出现壳体变形，也能进一步提升整机的密封性能。主壳体侧面设计了竖向的通风格栅结构，格栅采用斜向百叶造型，既可以保证电池充放电过程中内部热量的自然对流散出，又能避免外部雨水、灰尘顺着格栅直接进入设备内部，格栅内侧预留了防尘滤网的安装卡槽，后期维护时可以直接从侧面抽出滤网清理，不需要拆解整机外壳。

　　从内部结构的建模逻辑来看，整机内部采用分层模组排布结构，下层为BMS管理模块与接线汇流舱，上层为磷酸铁锂电芯模组堆叠区域，电芯模组与壳体之间预留了缓冲泡棉的安装间隙，既可以缓冲运输、安装过程中的振动冲击，也能避免电芯与金属壳体直接接触造成的绝缘风险。设备顶部预留了动力线缆、通讯线缆的进线防水接头安装位，所有进线孔都做了凸台结构，配合防水格兰头可以实现线缆进线处的密封，避免雨水顺着线缆流进设备内部。在安装边界的适配性上，整机重量分布经过结构优化，重心完全贴合壁挂挂点的中心连线，安装时只需要在墙面固定两个承重挂点即可承载整机满配状态下的重量，不需要额外做底部支撑结构，适配普通砖混外墙、轻钢别墅外墙、集装箱式储能舱侧壁等多种安装基面。

　　设备正面的操作界面高度设置在普通成年人站立时视线平齐的位置，不需要登高或者弯腰就可以查看电池运行参数、操作设备开关，接线端子的布置高度也符合人工接线操作的舒适作业区间，降低现场安装接线的操作难度。从功能特性的结构适配来看，整机壳体采用冷轧钢板折弯焊接成型，表面做户外粉末喷涂处理，建模时还原了板材折弯的圆角、焊接处的打磨过渡细节，壳体的所有外露边角都做了R角钝化处理，避免安装维护过程中边角划伤操作人员。设备正面右侧的舱门采用带锁的铰链结构，只有专用钥匙才能打开接线舱门，避免非专业人员误触碰高压接线端子造成安全风险，舱门内部预留了接线标识牌的粘贴区域，方便现场安装时对应标识接驳光伏输入、负载输出、通讯线等不同线缆。

　　考虑到全天候户外使用的需求，壳体的所有拼接缝都做了向上的折边防水结构，即使有少量雨水溅到壳体表面，也会顺着折边的导流槽流到壳体外部，不会渗入设备内部。在结构细节的还原上，建模时还考虑了设备后期维护的便利性，电池主面板的固定螺丝全部采用外露式布置，且都在正面可操作区域，需要更换内部电芯模组或者检修BMS模块时，只需要拆下正面主面板的固定螺丝即可打开主舱，不需要将整机从壁挂挂点上拆下，大幅降低后期维护的作业难度。设备底部预留了冷凝水排水孔，当设备内部因为温差产生凝露时，凝露水可以顺着底部的排水孔直接排出，不会在壳体内部积存造成电路短路风险。
