电源连接用正负极大电流长管接插件

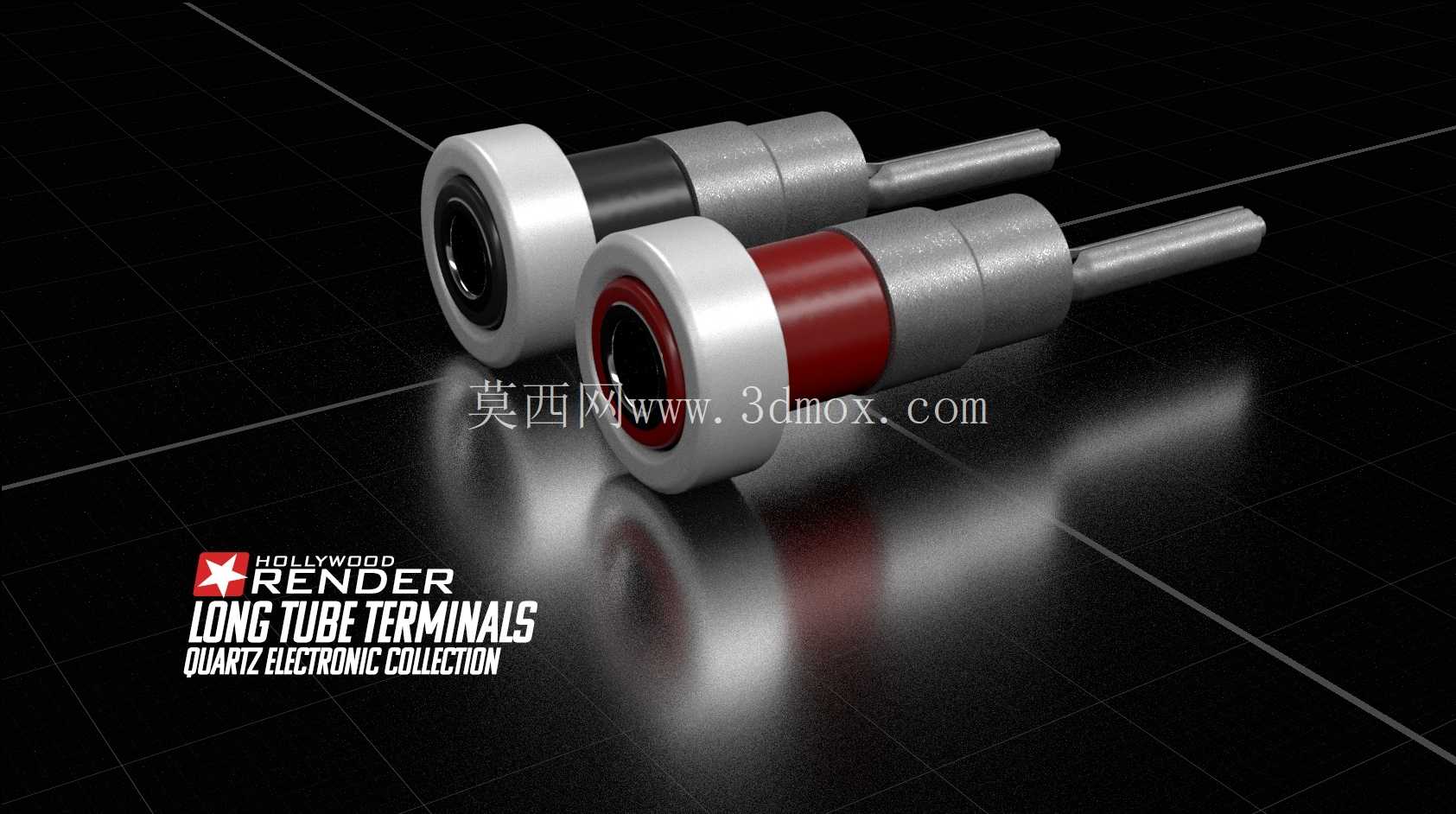

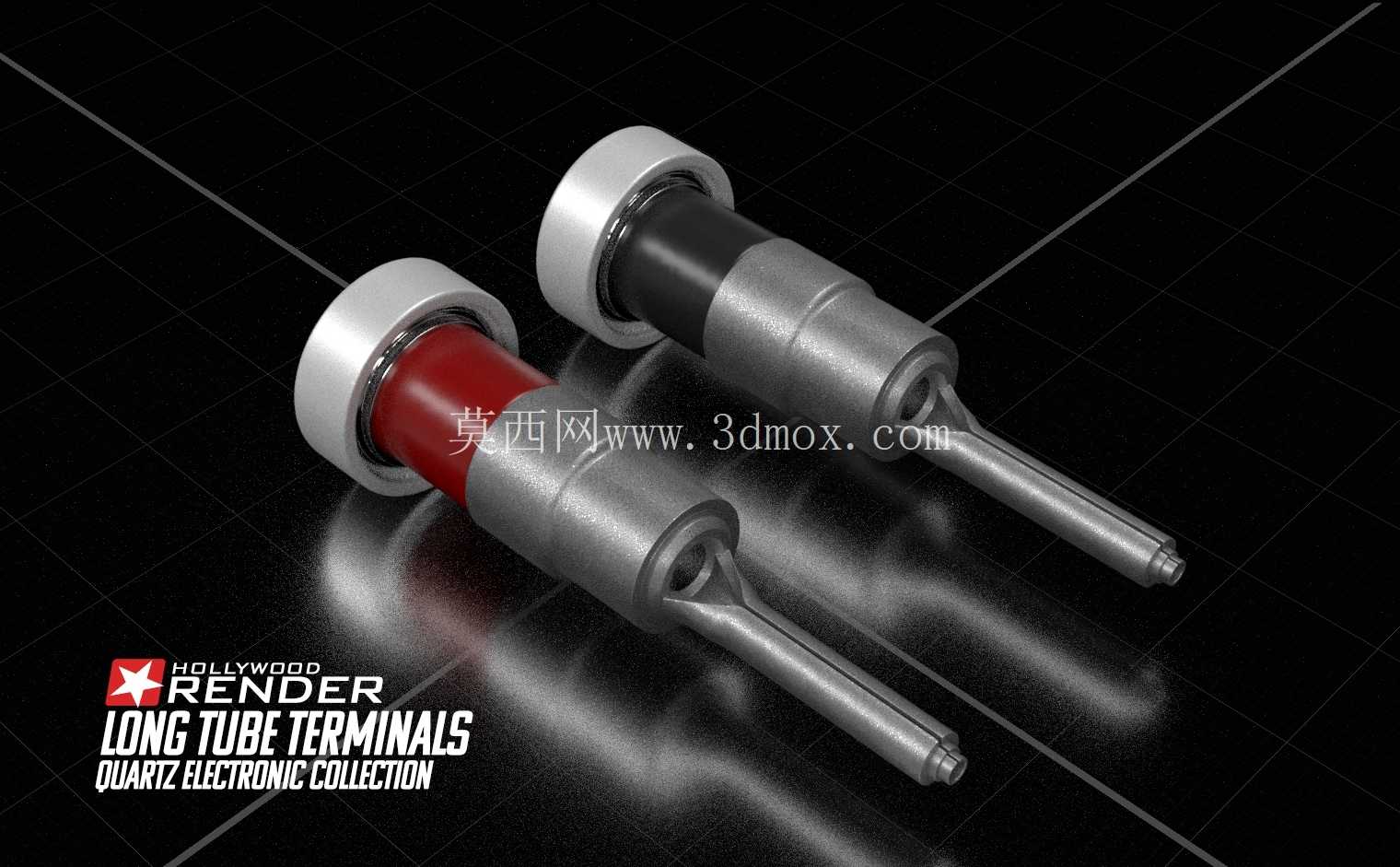

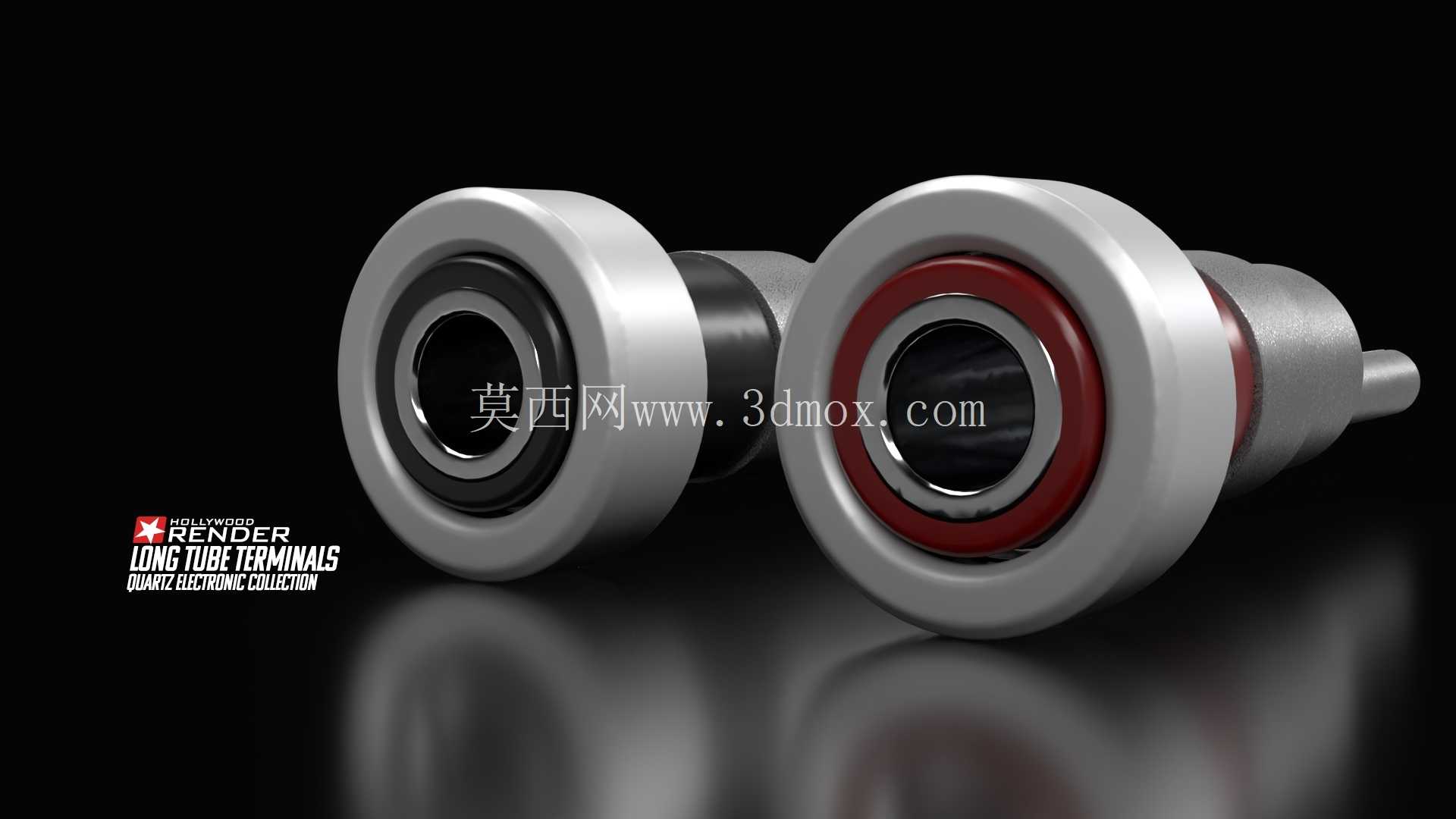

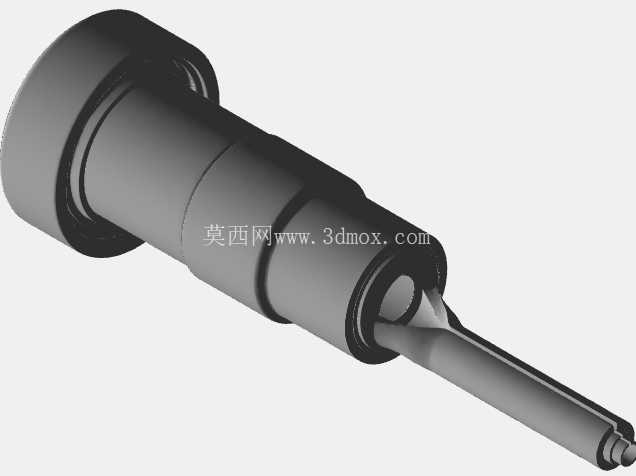

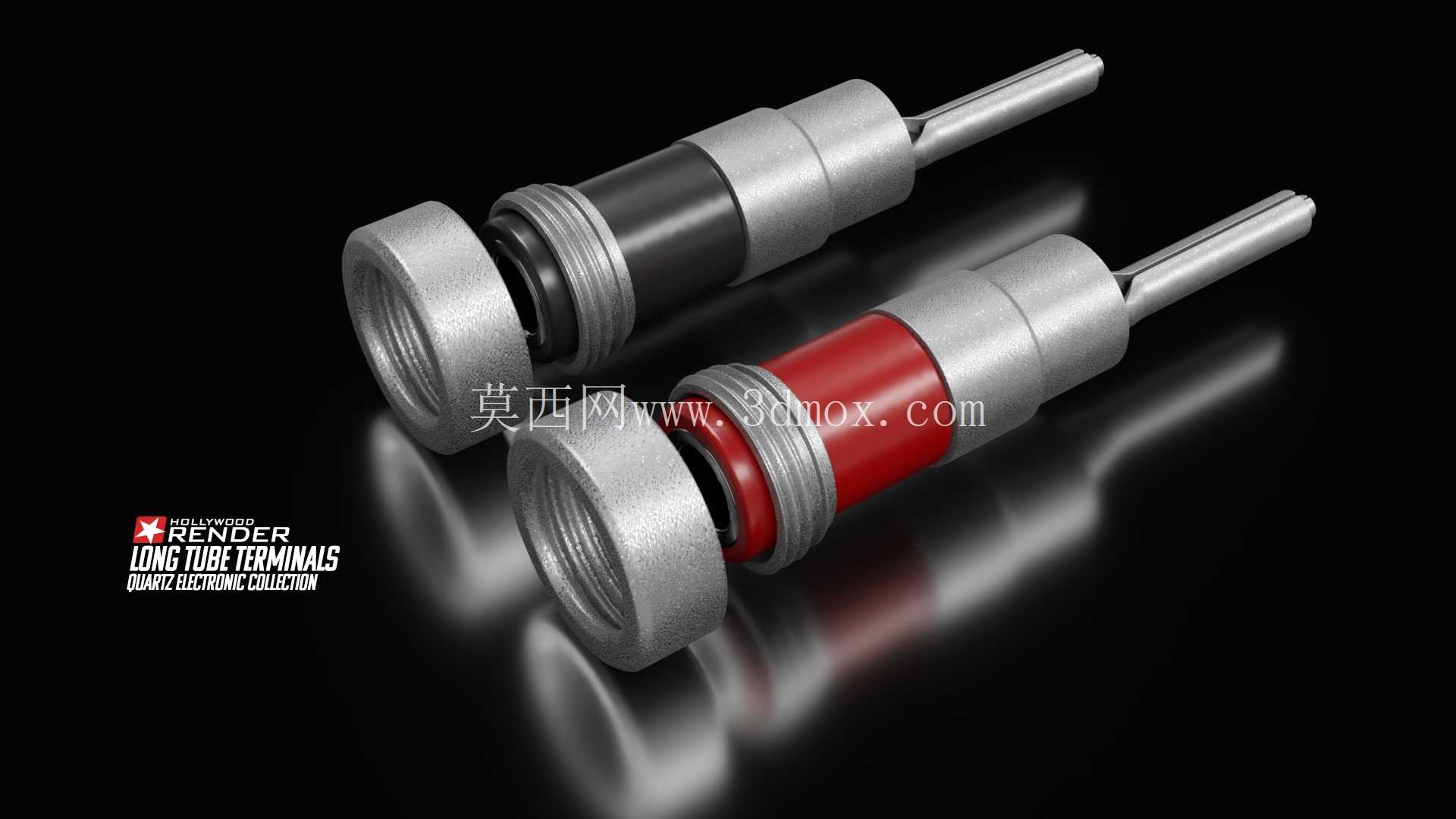

　　这类长管接插端子主要应用在电源变压器次级输出端的大电流回路连接场景，常见于石英类电子加热设备、工业测试电源、大功率音频功放的电源输出接驳环节，区别于普通插片式端子，长管结构的接触面积更大，能在持续大电流工况下降低接触电阻，减少接插部位的发热损耗，避免长期运行出现接触不良、打火等隐患。从结构设计来看，端子整体采用同轴阶梯轴布局，前端插合段做了收窄处理，导向段做了微小的倒角过渡，能在盲插操作时顺利导入对接母座，不会出现卡滞、顶偏的问题；中段的绝缘隔层采用双色区分正负极，红色对应正极、黑色对应负极，装配和维护时能快速识别极性，避免反接造成后端电路损坏；尾部的金属杆为焊线或压接端，表面做了滚花处理，压接导线时能增加与线芯的摩擦力，防止拉扯导线时端子与线芯松脱，外层的白色法兰盘为安装定位面，装配时卡入设备面板的对应安装孔，配合卡圈就能完成端子的轴向固定，不需要额外打胶或者螺丝固定，装配效率更高。

　　在安装边界上，这类端子的插合深度有明确的公差要求，插合段长度要匹配母座内部弹片的接触行程，过短会导致接触面积不足，过长则会顶坏母座内部的绝缘结构；法兰盘的外径要和面板开孔尺寸保持0.1mm以内的间隙配合，既保证安装时能顺利推入，又不会出现安装后晃动的问题；尾部接线端的长度预留了足够的压接和热缩管包覆空间，压接完成后热缩管能完全覆盖压接部位，避免裸露线芯造成短路风险。

　　从实际使用的工况适配角度，金属接触部分采用高导铜材基底做镀镍处理，既保证导电性能，又能提升表面耐磨性能，多次插拔后不会出现表层氧化、接触电阻升高的问题；中间的绝缘层采用耐温工程塑料注塑成型，能承受长期120℃的工作温度，即使在大电流持续工作导致端子发热的情况下，也不会出现绝缘层软化、变形的问题，法兰盘部位做了加厚处理，插拔受力时不会出现绝缘层开裂的情况。在结构建模过程中，需要重点关注插合段的同轴度公差，整根端子的金属部分同轴度要控制在0.05mm以内，否则插合时会出现单边受力，磨损母座弹片，缩短接插件的整体使用寿命；绝缘层与金属内芯的配合采用过盈压装结构，压装后要保证绝缘层与金属件之间无相对转动，避免插拔时绝缘层跟转导致内部接线扭曲。

　　这类端子区别于普通短款接线端子的核心点，在于长管结构能提供更长的爬电距离，正负极端子并排安装时，两极之间的爬电距离满足高压大电流场景的安规要求，不会因为表面凝露、积尘导致极间打火，适合在工业环境下长期稳定运行。在设备选型匹配时，需要根据回路的持续工作电流选择对应线径适配的端子规格，尾部压接端的内孔尺寸要匹配所接导线的线径，压接时要采用对应规格的六边形压接模，保证压接后线芯与端子紧密贴合，压接部位的拉脱力要满足行业标准要求，避免设备运输、震动过程中接线松脱。
