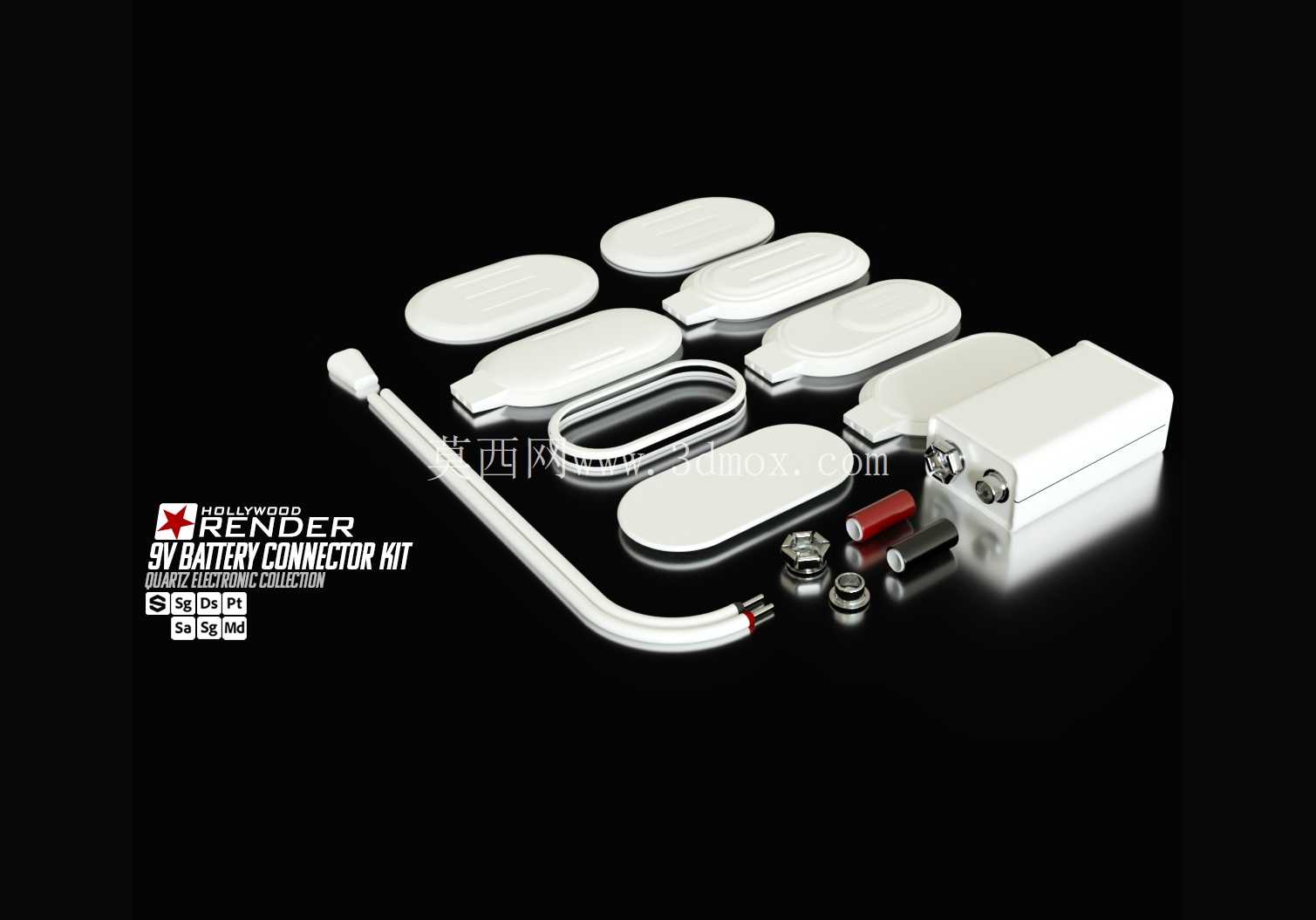

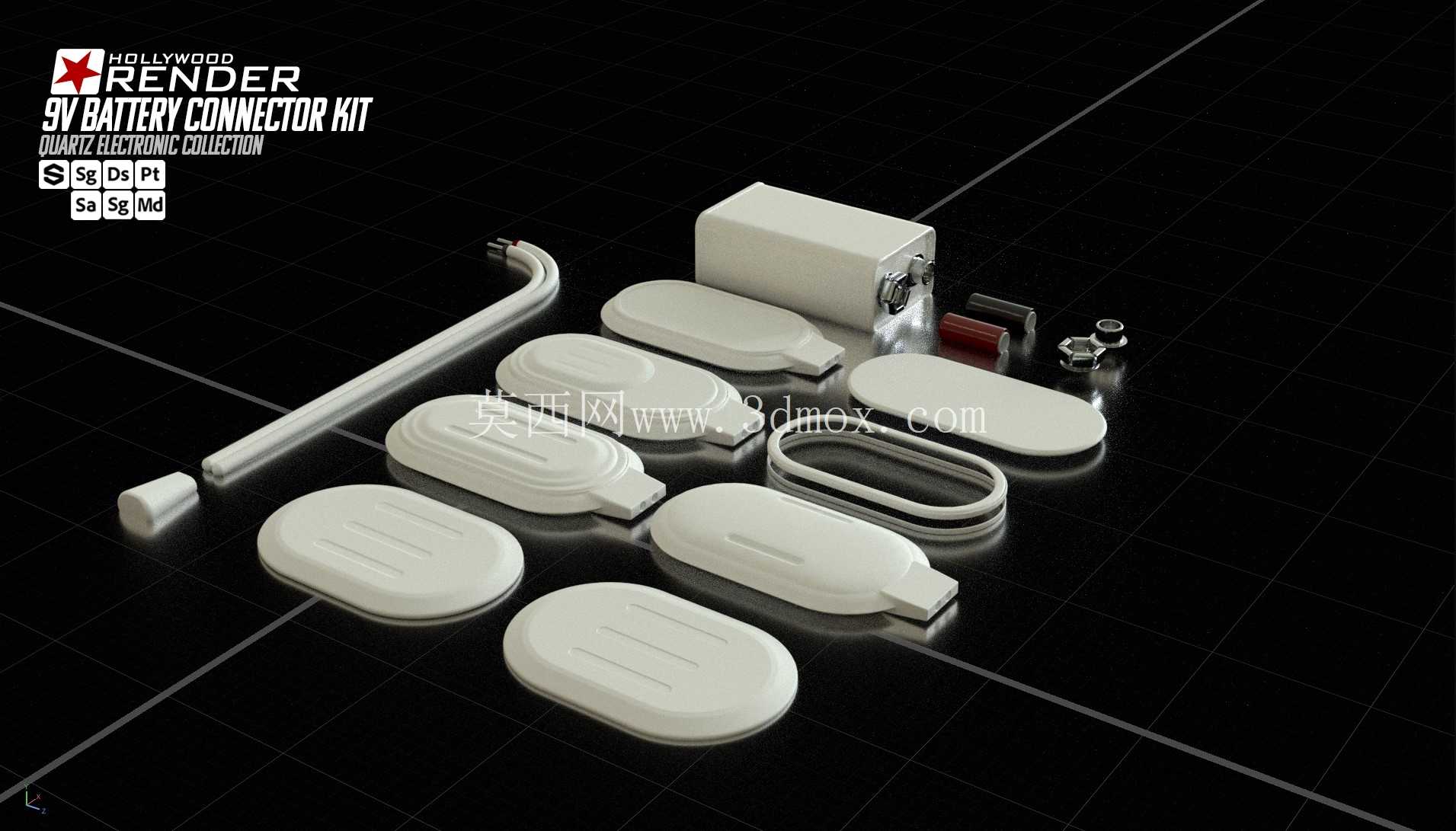

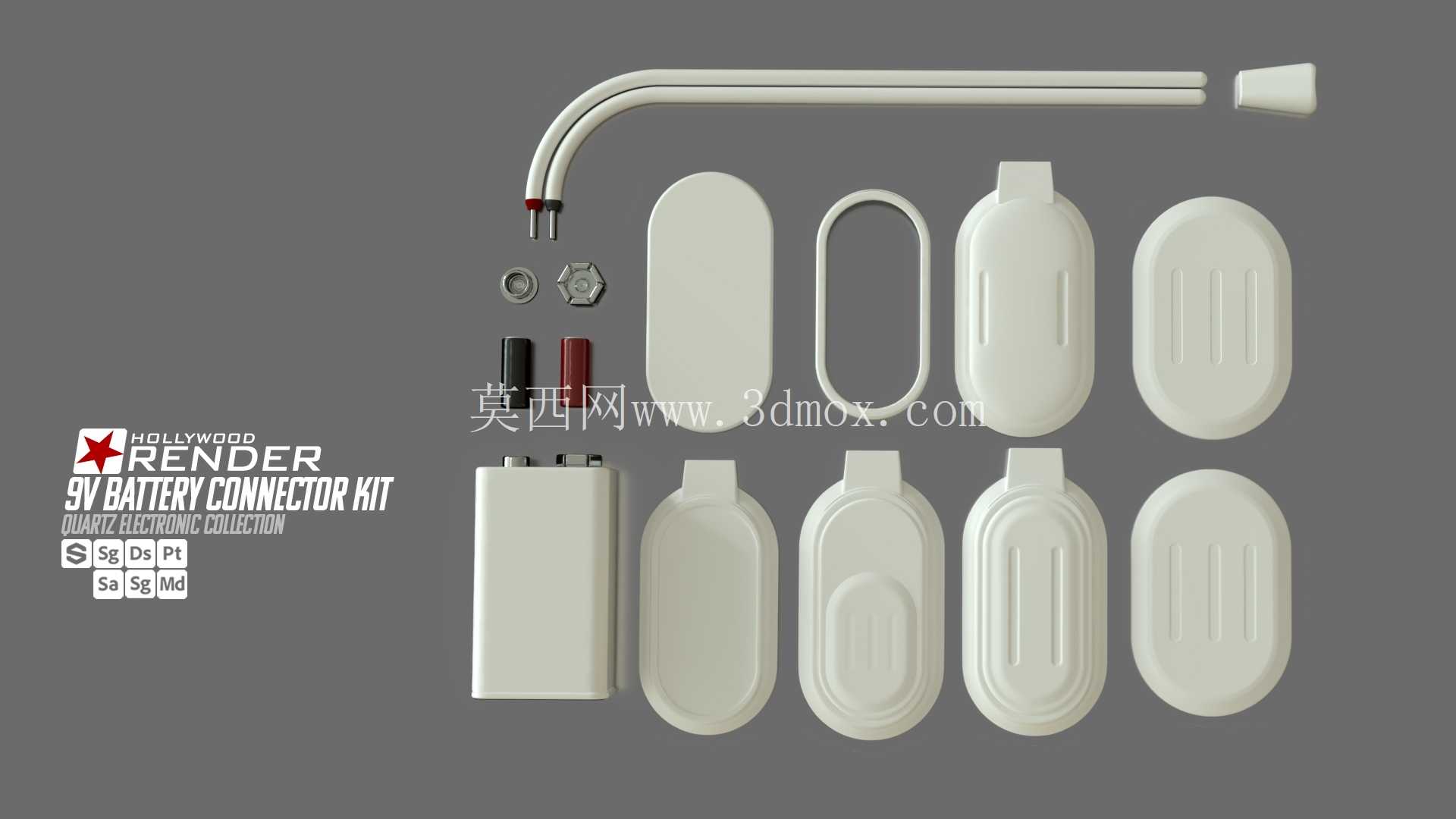

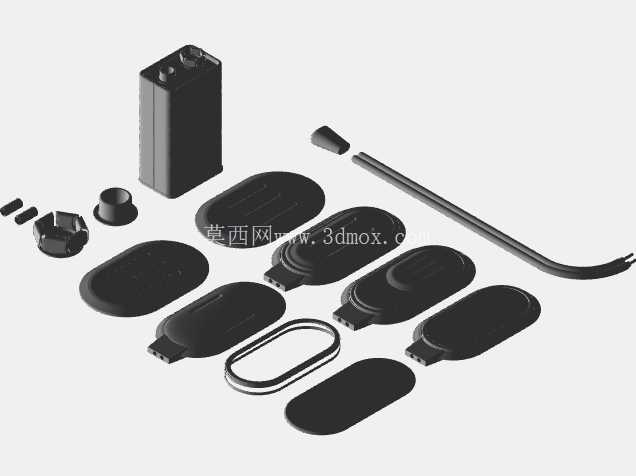

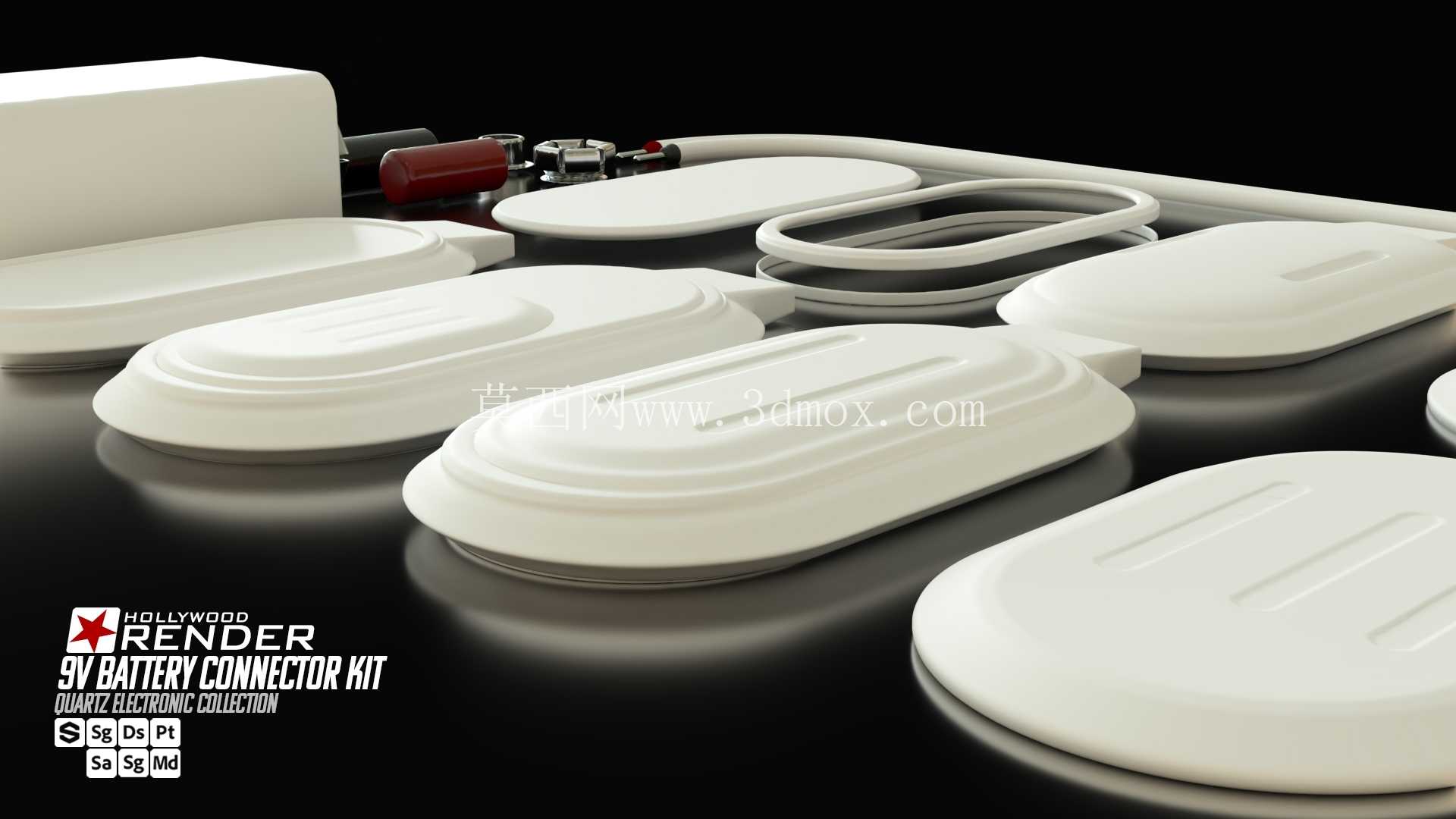

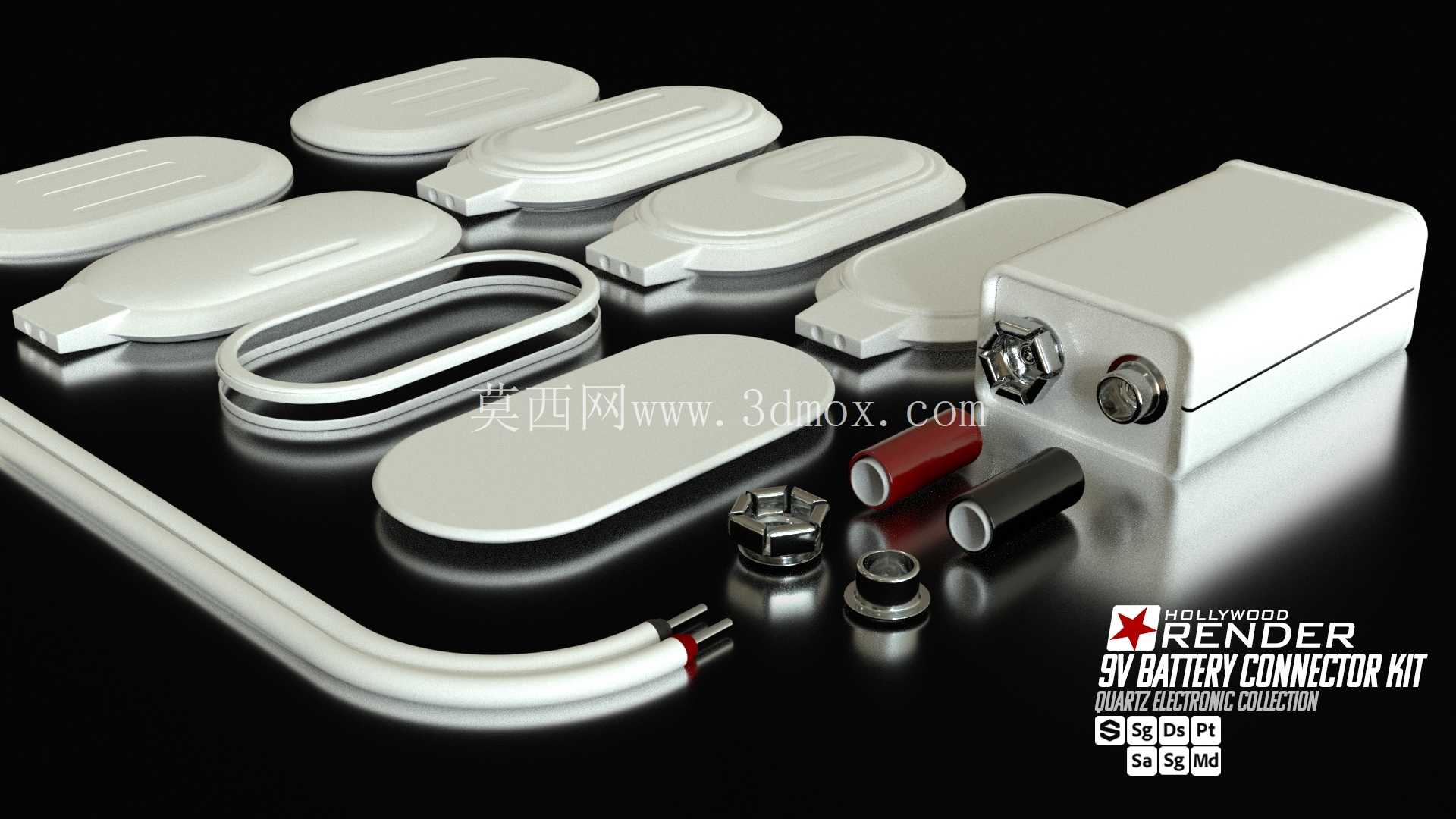

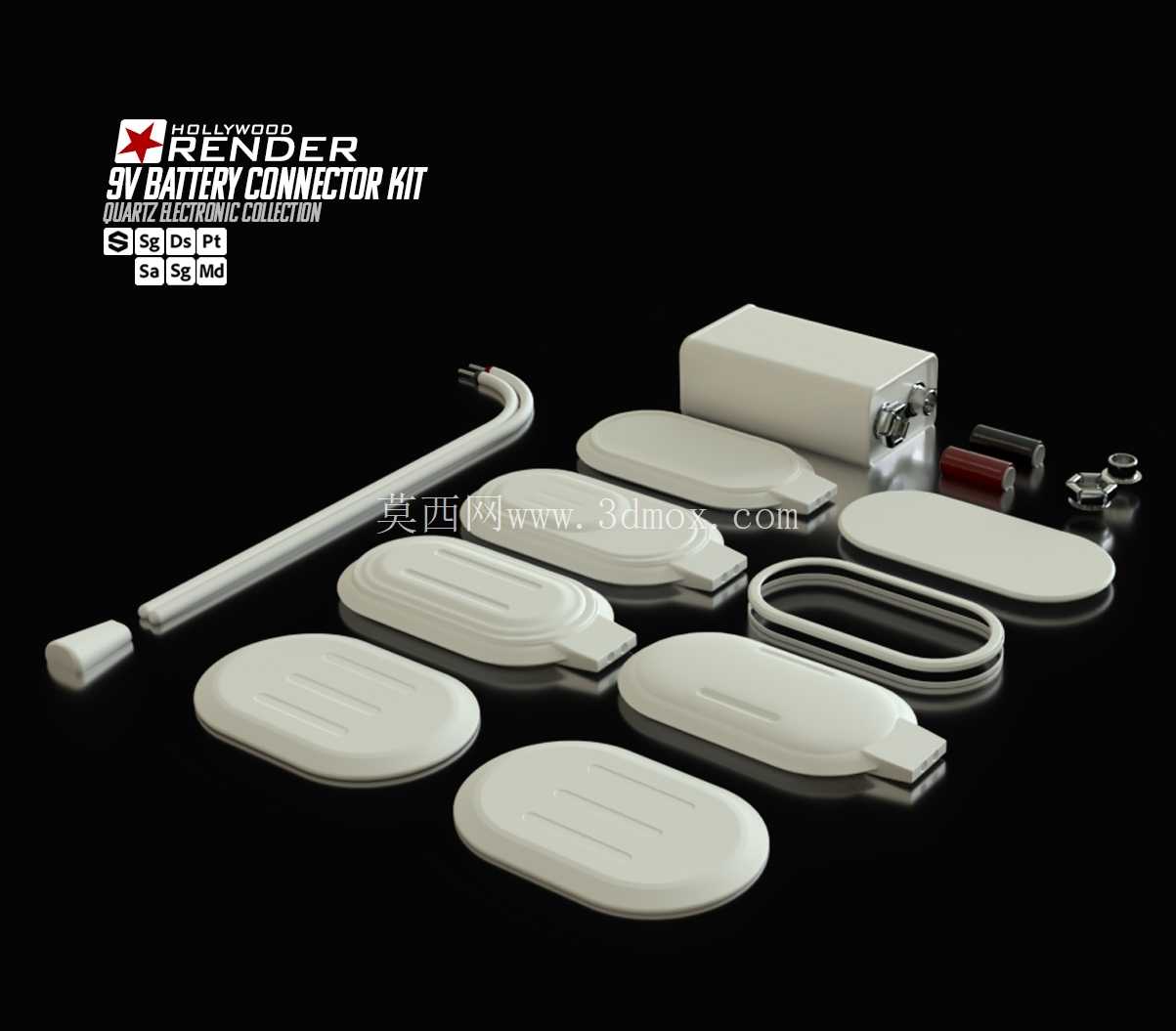

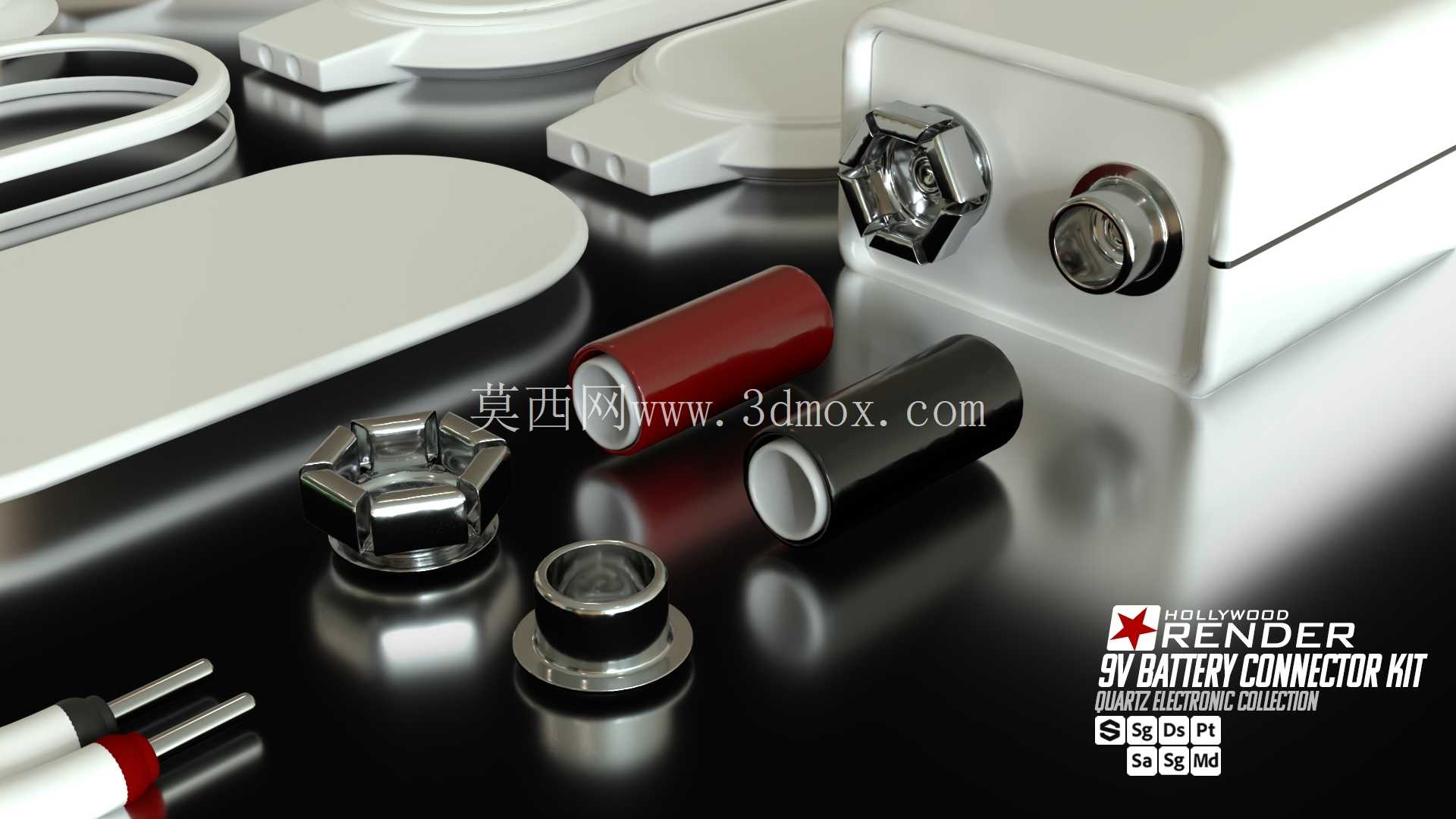

9V电池连接器套件结构设计方案

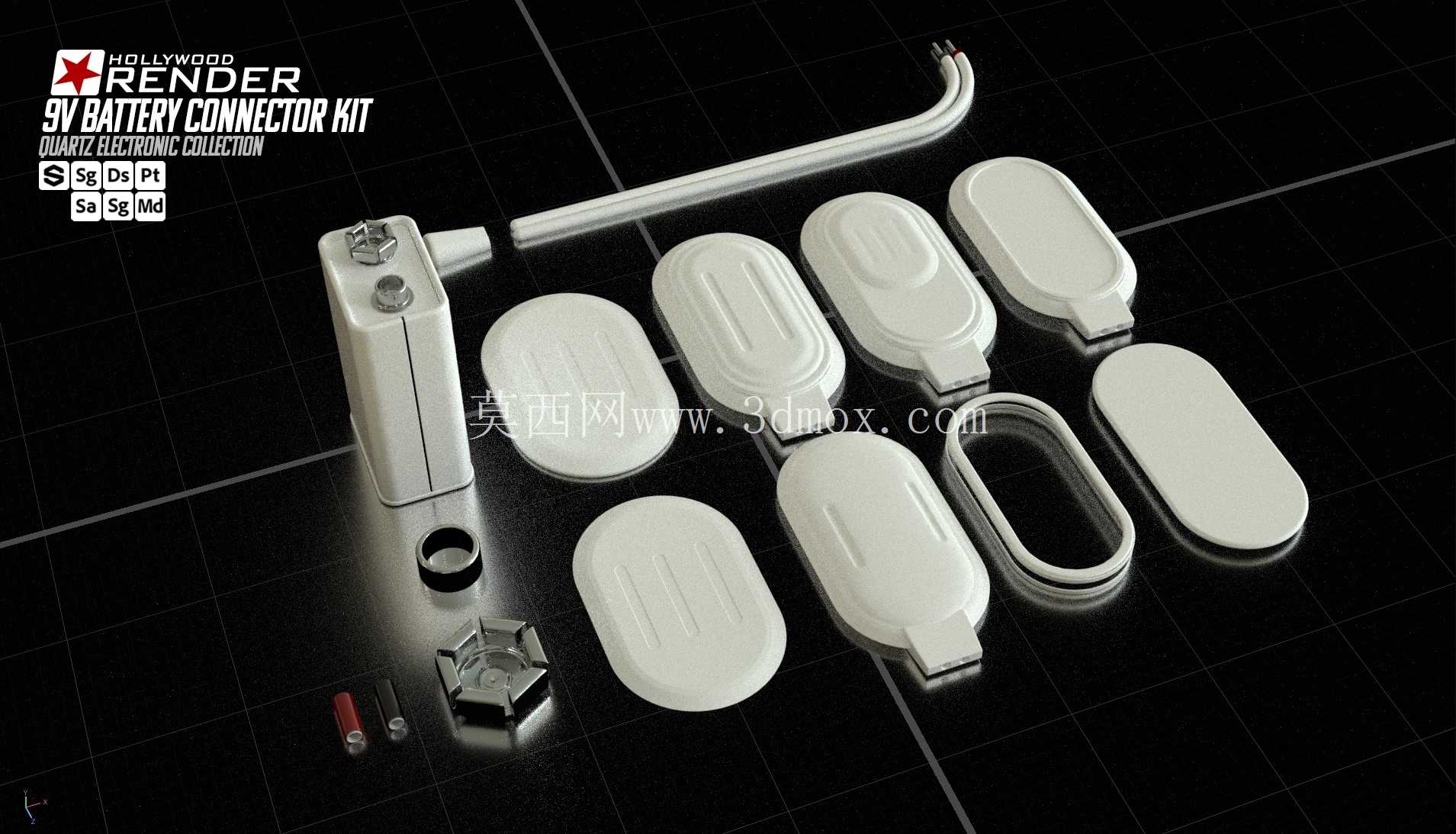

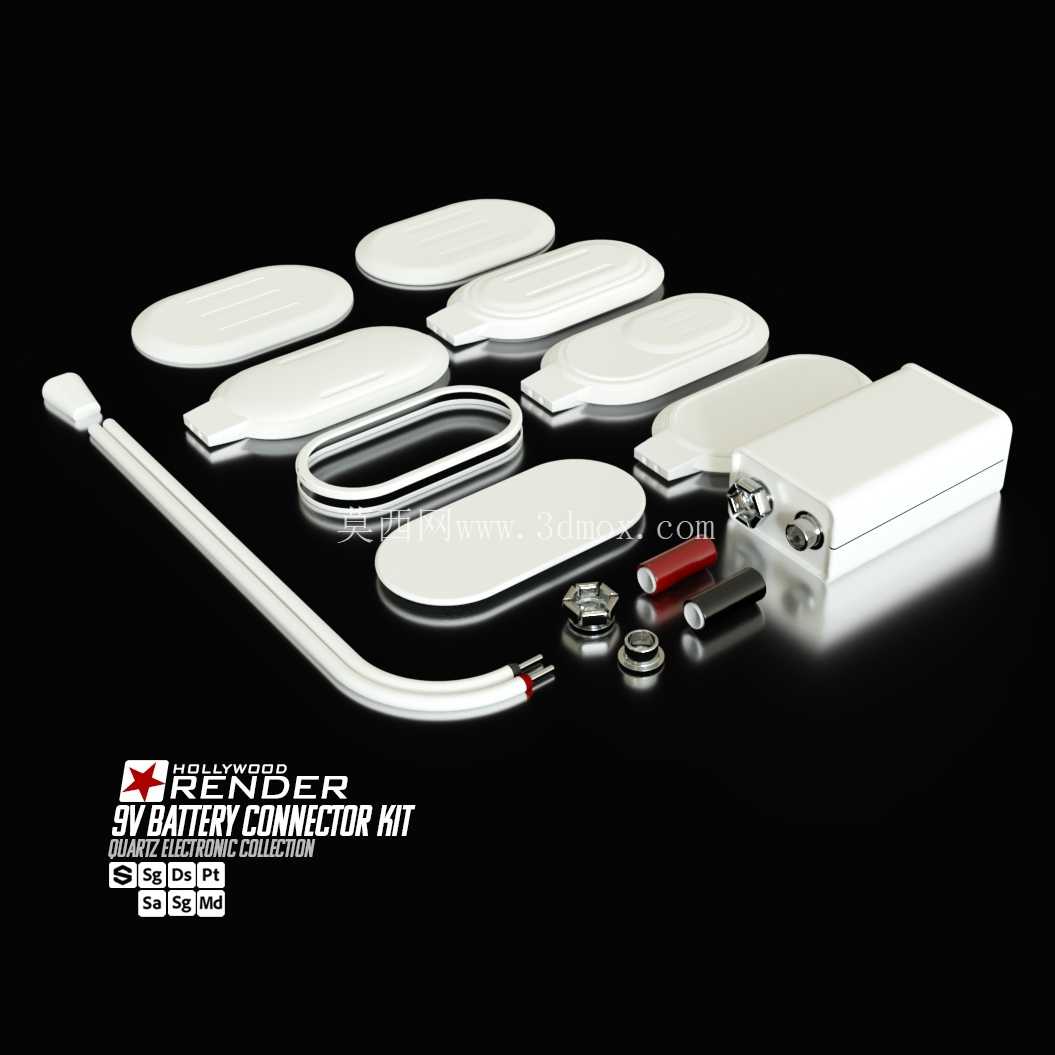

　　在低压直流供电的小型电子设备、教学实验装置、便携检测仪器的开发与装配场景中，9V叠层电池的连接可靠性直接决定设备供电稳定性，这套9V电池连接器套件正是针对这类场景的结构适配需求完成的全参数化三维设计。整套套件覆盖了从电池仓固定、触点导通到外接引线输出的全链路结构件，所有部件的尺寸边界均严格匹配市售常规9V叠层电池的外形公差，安装时无需额外对电池本体进行裁切或改装，可直接适配现有绝大多数采用9V电池供电的设备仓体结构。

　　从功能特性来看，套件内的接触端子采用弹性卡接结构设计，接触片的折弯角度与回弹行程经过反复校核，既能保证电池装入后触点与电池正负极的接触压力处于合理区间，避免长期使用后接触电阻增大导致的压降问题，又不会因为卡接过紧造成电池装入或取出时的卡滞，甚至刮损电池外壳的金属镀层。配套的绝缘外壳采用分体式扣合结构，上下壳的配合面设计了定位止口与卡扣结构，装配时无需额外使用粘接剂或紧固件即可完成壳体的固定，壳体内部预留了端子的定位卡槽，装配后端子不会出现移位、偏转的问题，可有效避免正负极短路的风险。

　　设计过程中优先考虑了不同应用场景的适配性，针对需要将电池外接引出的使用需求，套件配套了不同长度的引线输出结构，引线的出线位置设计了防弯折护套，可避免引线在反复弯折后出现线芯断裂的问题；针对需要将连接器直接焊接在PCB板上的使用场景，配套的直插式端子引脚间距符合通用PCB设计的孔位规范，可直接完成波峰焊或手工焊接，无需额外调整孔位。所有绝缘部件的壁厚均按照常用工程塑料的注塑工艺要求设计，壁厚均匀性控制在合理范围内，避免注塑过程中出现缩痕、翘曲等工艺缺陷，同时在壳体的边角位置均做了圆角过渡处理，既可以提升装配时的操作安全性，避免锐边划伤操作人员，也能优化塑料熔体在模腔中的流动状态，提升成型良率。

　　从安装边界来看，整套连接器装入电池后的整体外形尺寸与常规9V电池自带的触点占位基本一致，不会额外占用电池仓的内部空间，对于原有采用焊接式9V电池扣的设备，可直接完成替换安装，不需要对原有电池仓的结构进行修改。套件内还配套了不同规格的仓盖固定结构，可适配不同厚度的电池仓盖板，盖板与壳体的配合间隙经过严格控制，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致盖板装配困难。接触端子的材料选型参考了常规低压接插件的性能要求，导电部分采用高弹性铜合金基材，表面做镀镍处理，兼顾导电性能与抗氧化能力，可保证在长期使用或温湿度变化较大的环境中，接触性能依然保持稳定。

　　在结构细节处理上，所有部件的分型面位置都选择在非外观面、非配合面的位置，避免分型线影响装配精度或外观质感；卡扣的连接强度经过校核，可承受多次拆装而不出现断裂，满足设备后期维护、更换电池时的反复拆装需求。针对部分特殊场景下需要将多组9V电池串联或并联使用的需求，套件内的连接结构可实现快速拼接，不需要额外制作转接件，即可完成多组电池的组合固定，大幅提升小功率供电模组的搭建效率。整套结构的设计完全从实际装配与使用的角度出发，没有冗余的结构设计，所有特征都服务于连接可靠、装配便捷、适配性强的核心需求，可直接用于相关接插件产品的开发参考，或是用于教学实验装置、小型电子设备的供电结构设计选型参考。
