带弹簧复位结构的轴动式按压开关

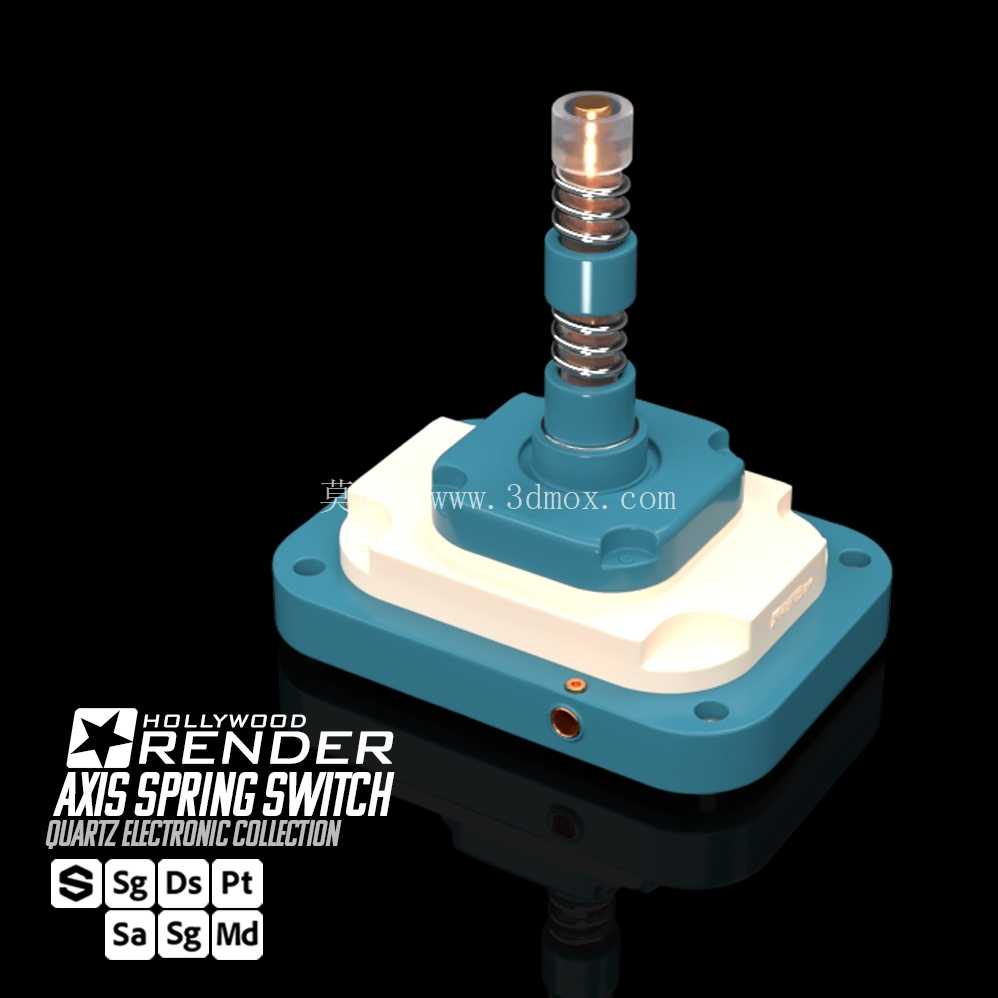

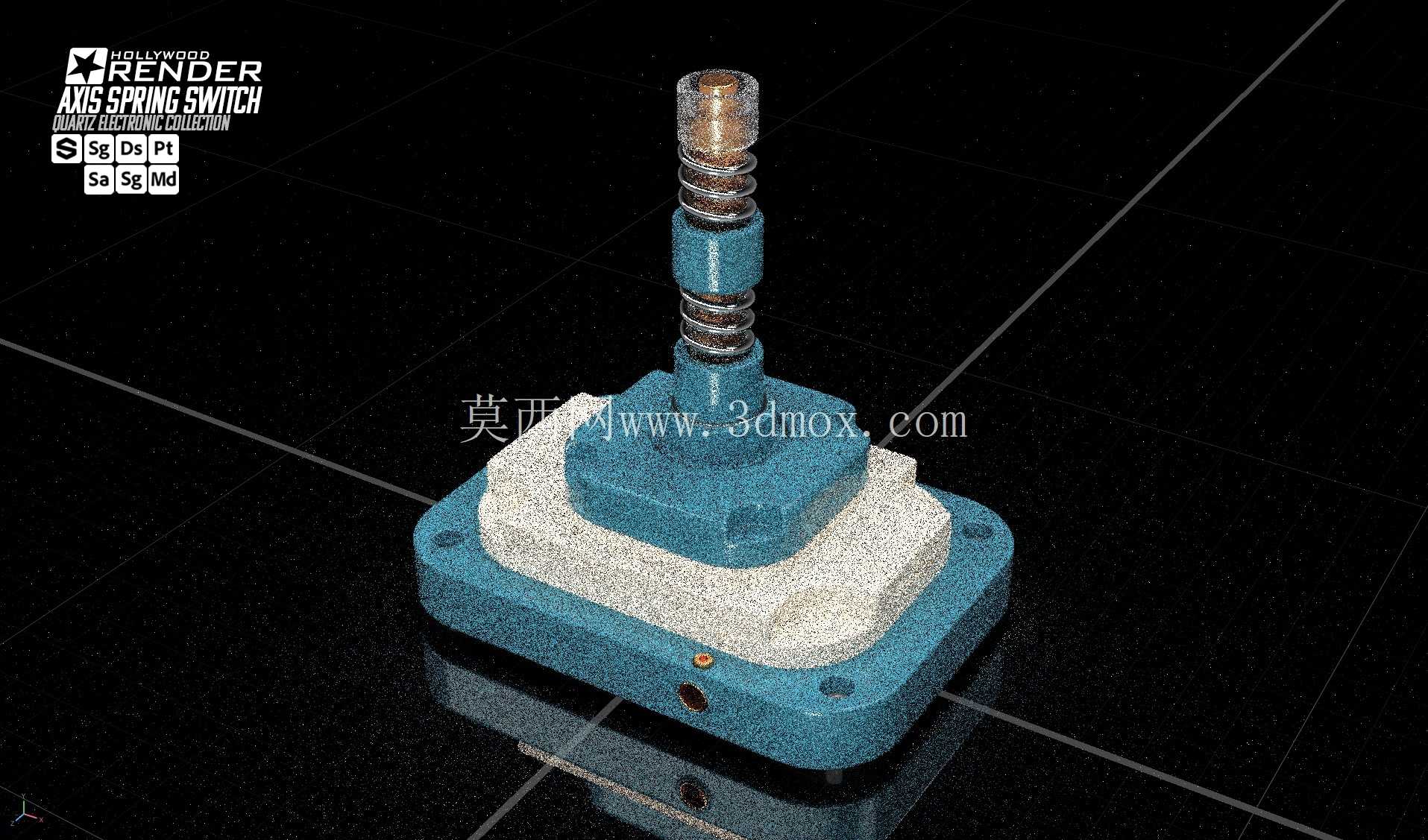

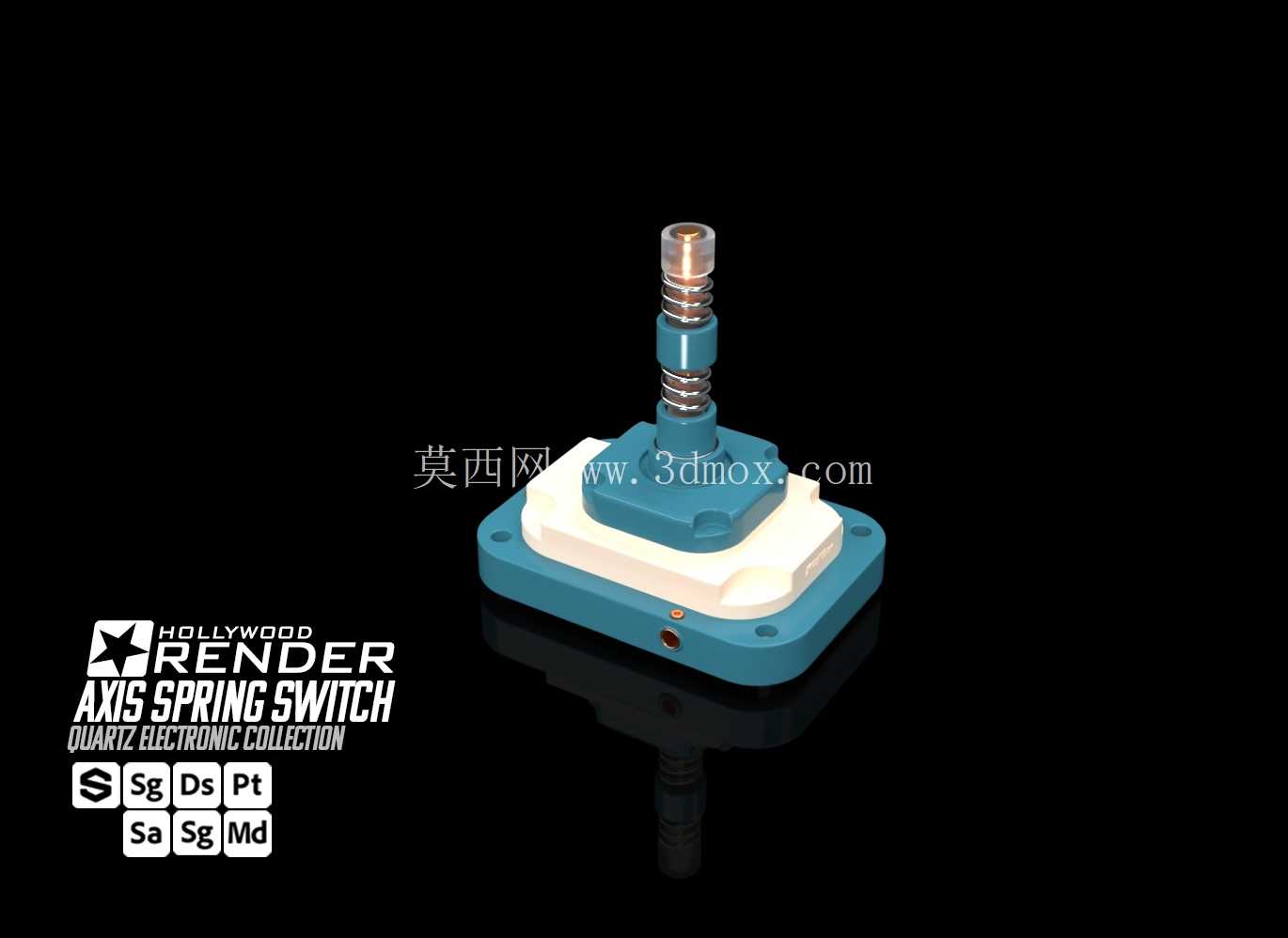

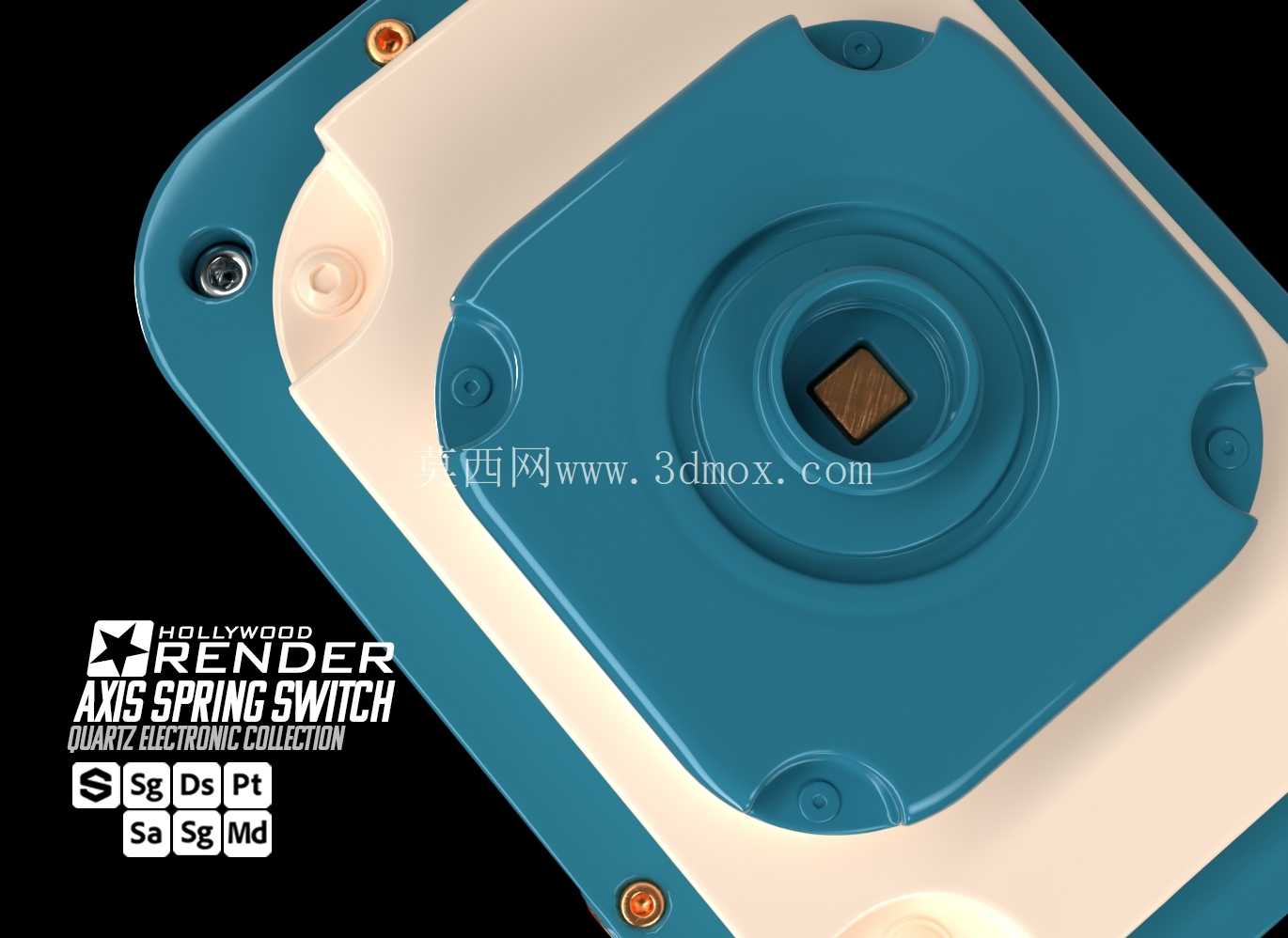

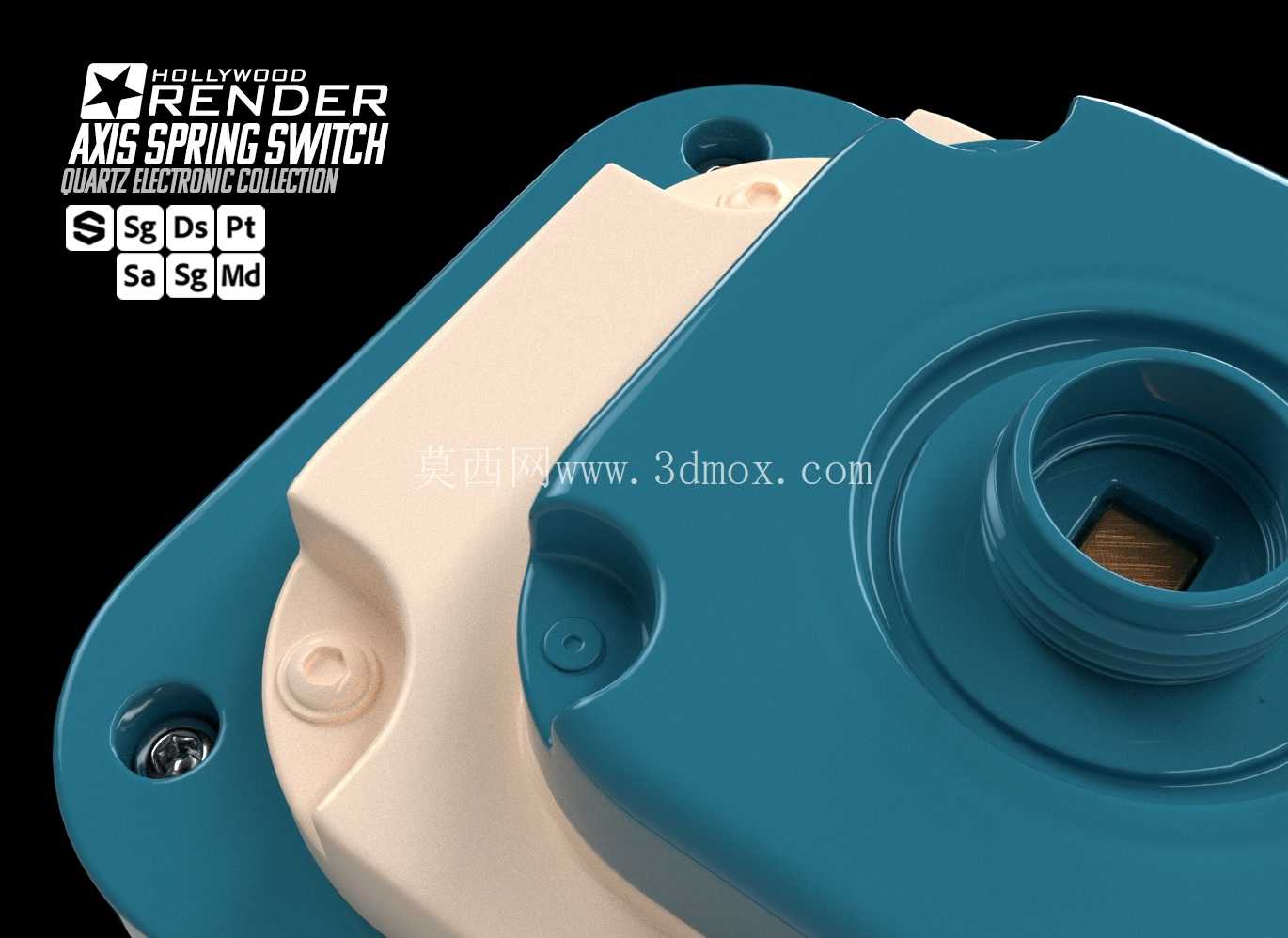

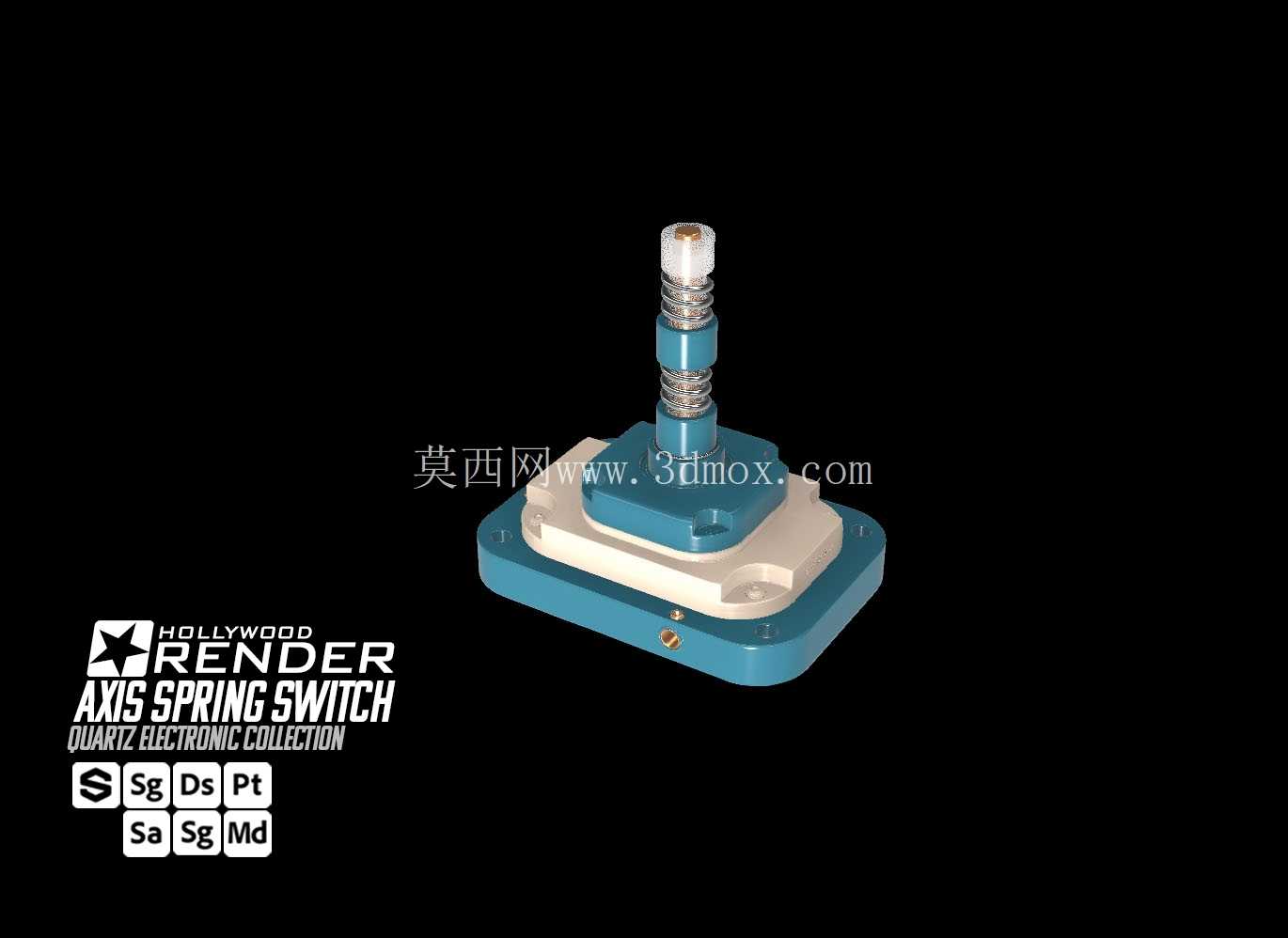

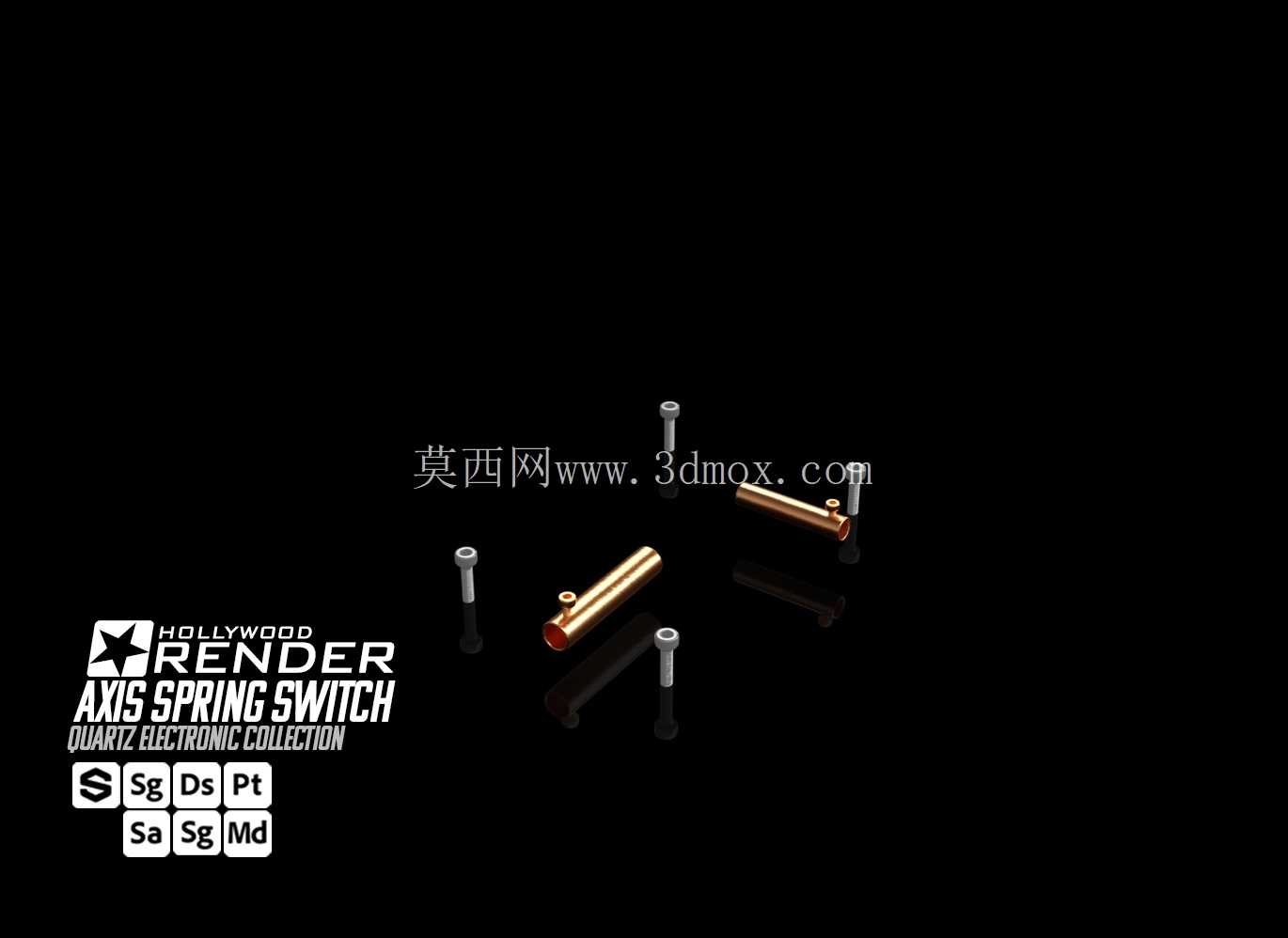

　　这类轴弹簧开关常被集成在小型电源调压模块、实验台测试治具、低压配电控制回路当中，作为瞬时触发的信号输入部件使用，区别于常规自锁式船型开关或拨动开关，它依靠内置弹簧实现按压后的自动复位，单次按压仅输出瞬时通断信号，不会保持导通状态，适配需要脉冲触发的电路逻辑。从结构设计来看，整体采用分层堆叠的装配逻辑，底部为带安装孔的法兰式基座，基座上预留的四个通孔对应M2规格的紧固螺丝，安装孔中心距严格匹配常用PCB板的定位孔位，基座主体采用绝缘工程塑料材质，表面做了哑光防滑处理，避免装配时与相邻金属部件产生意外导通。

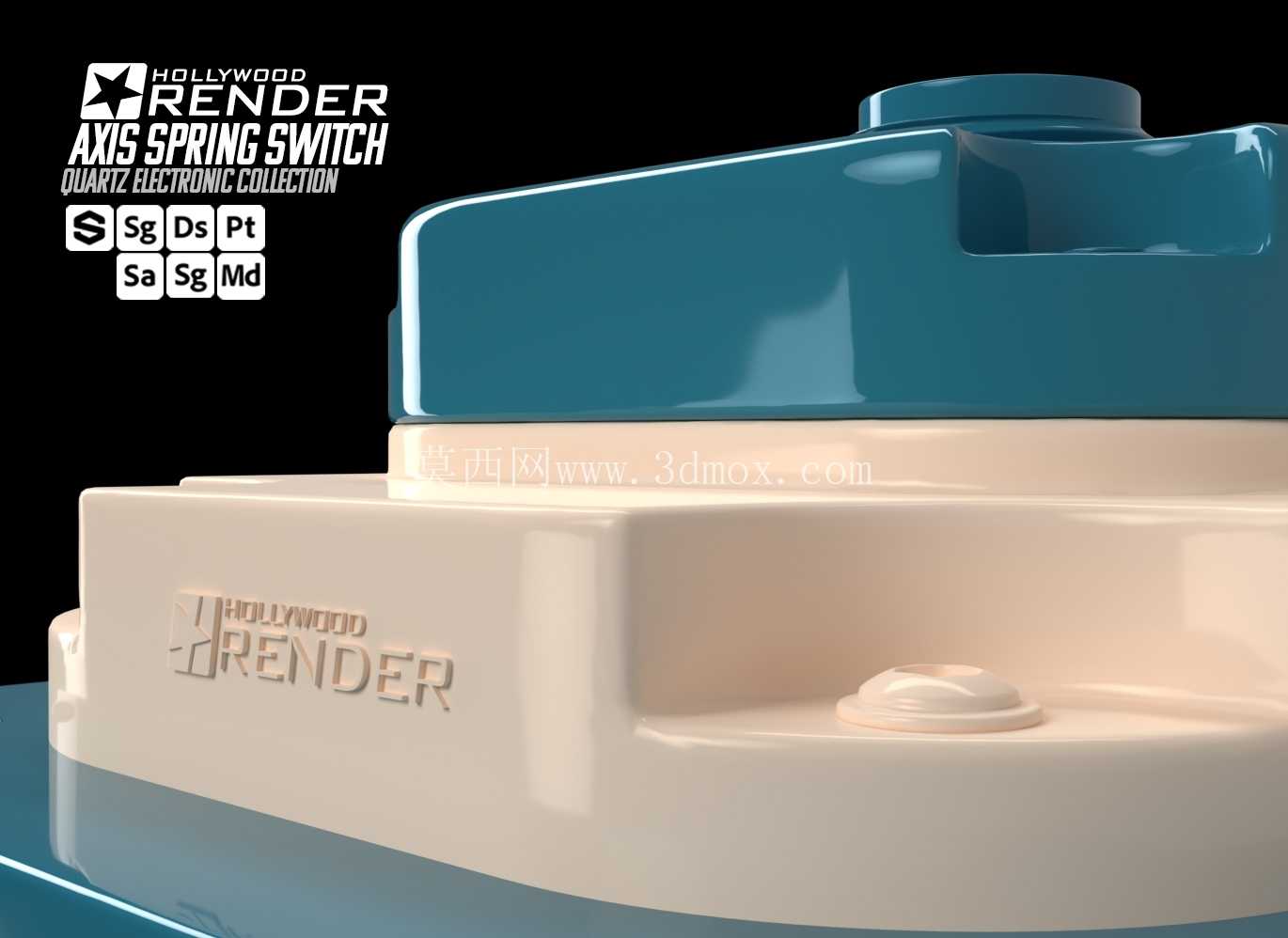

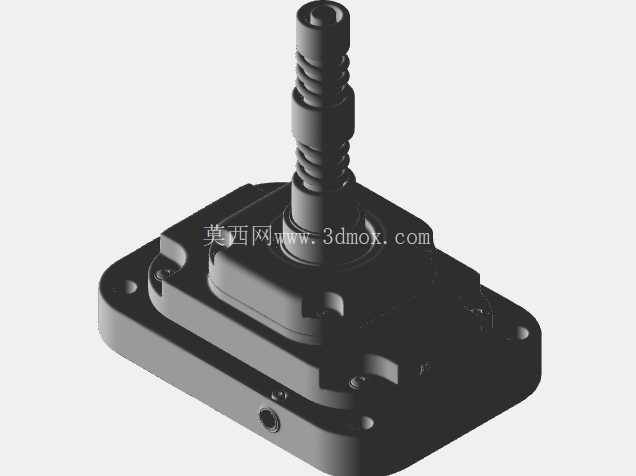

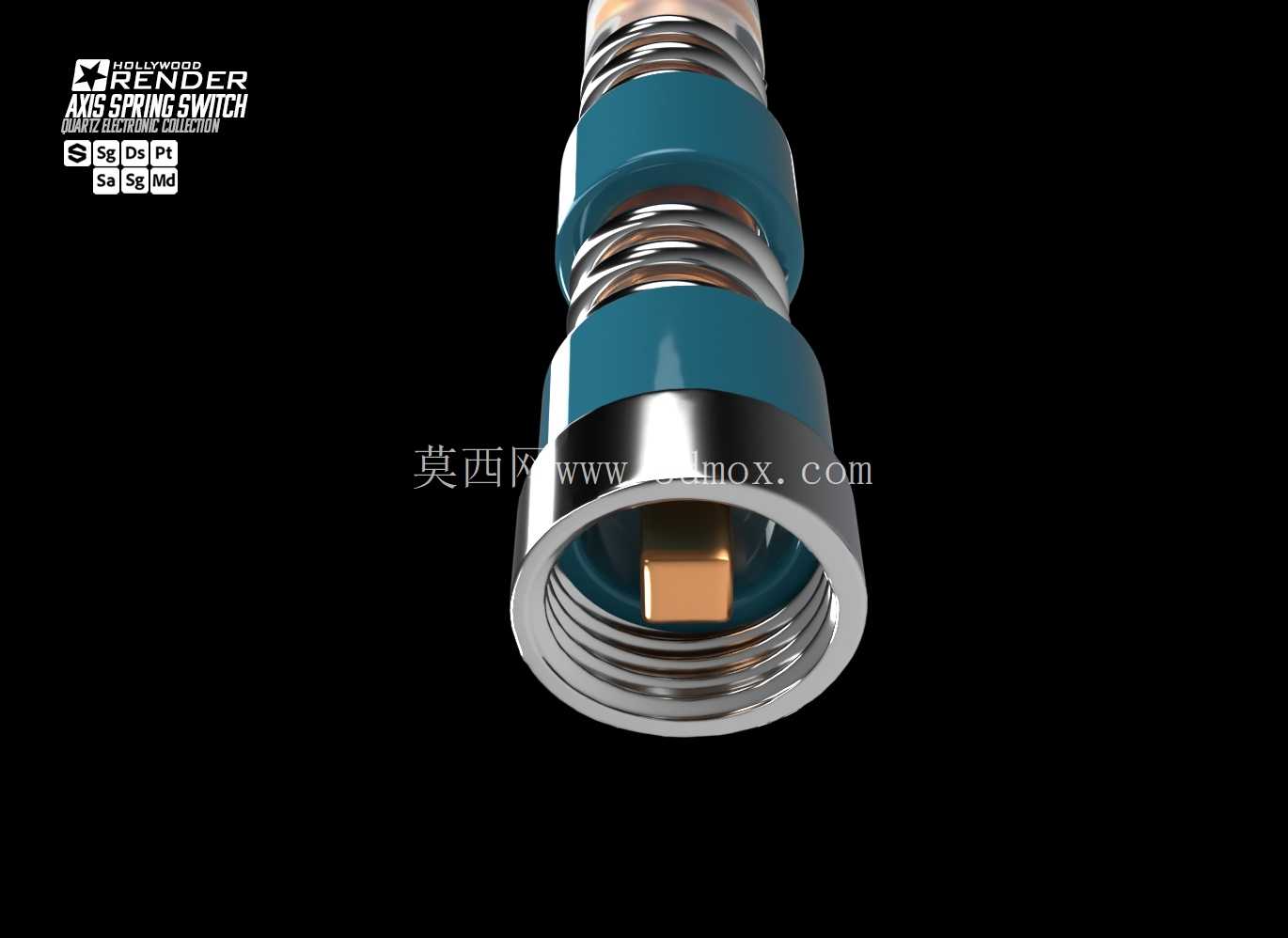

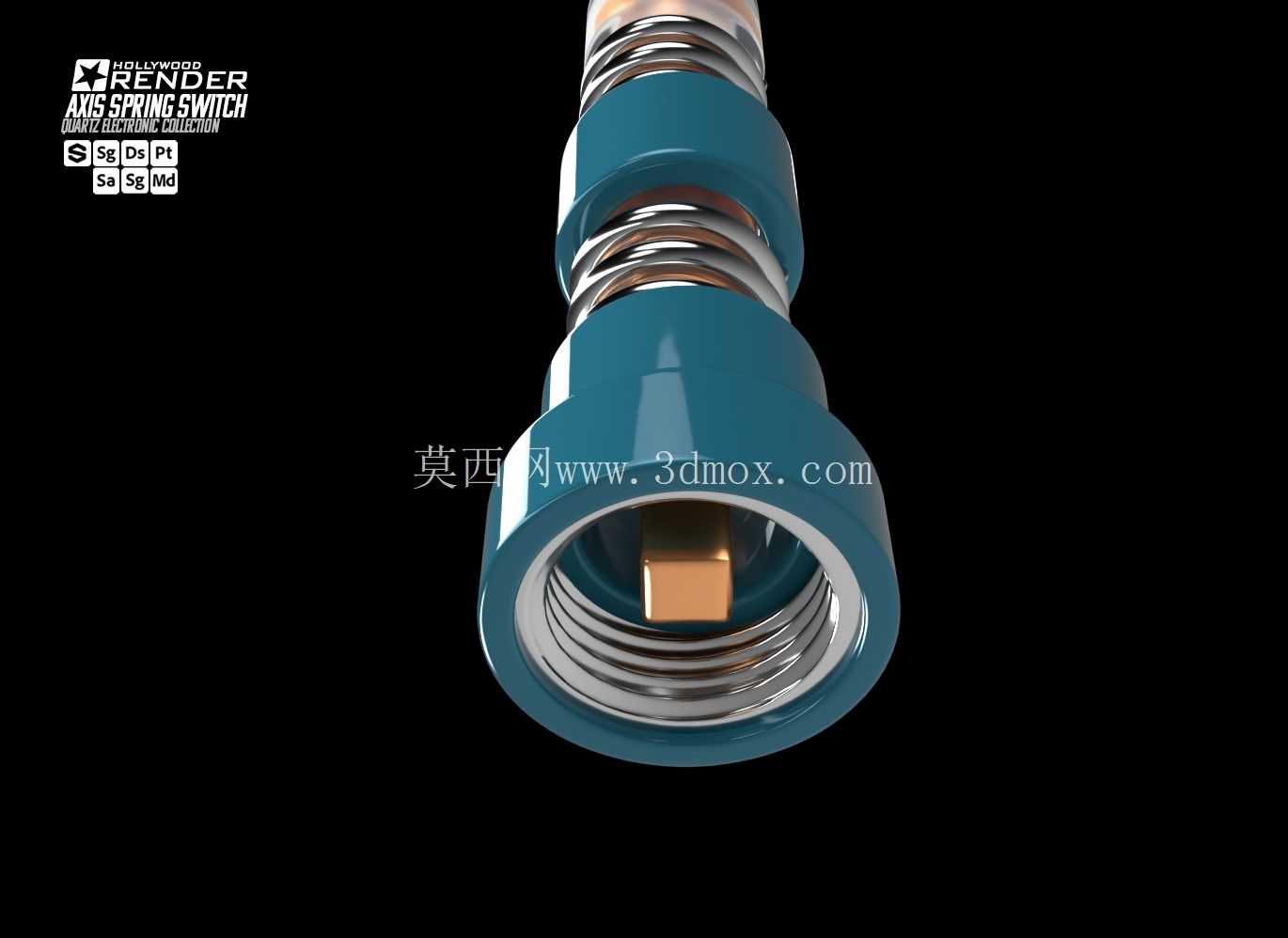

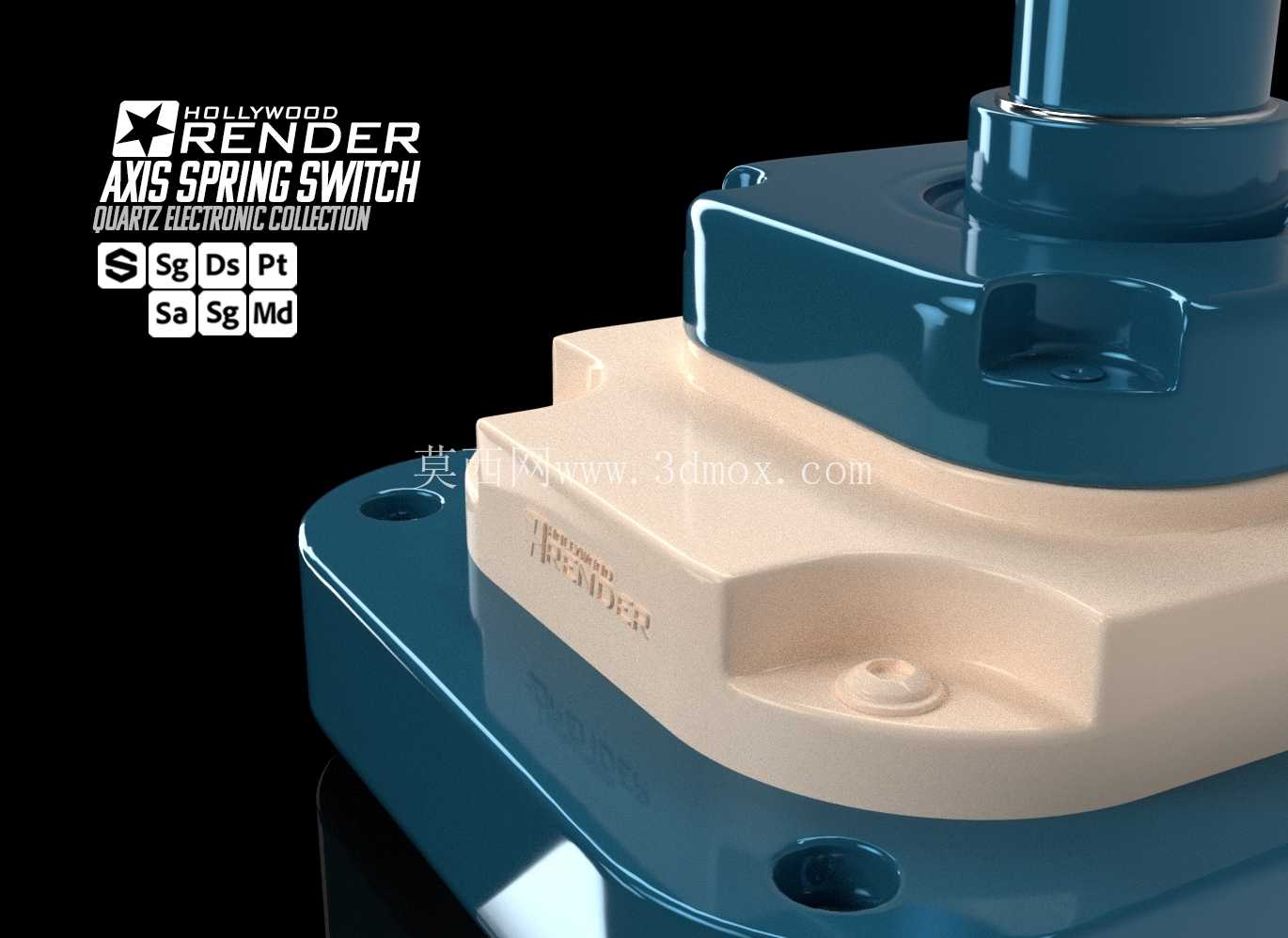

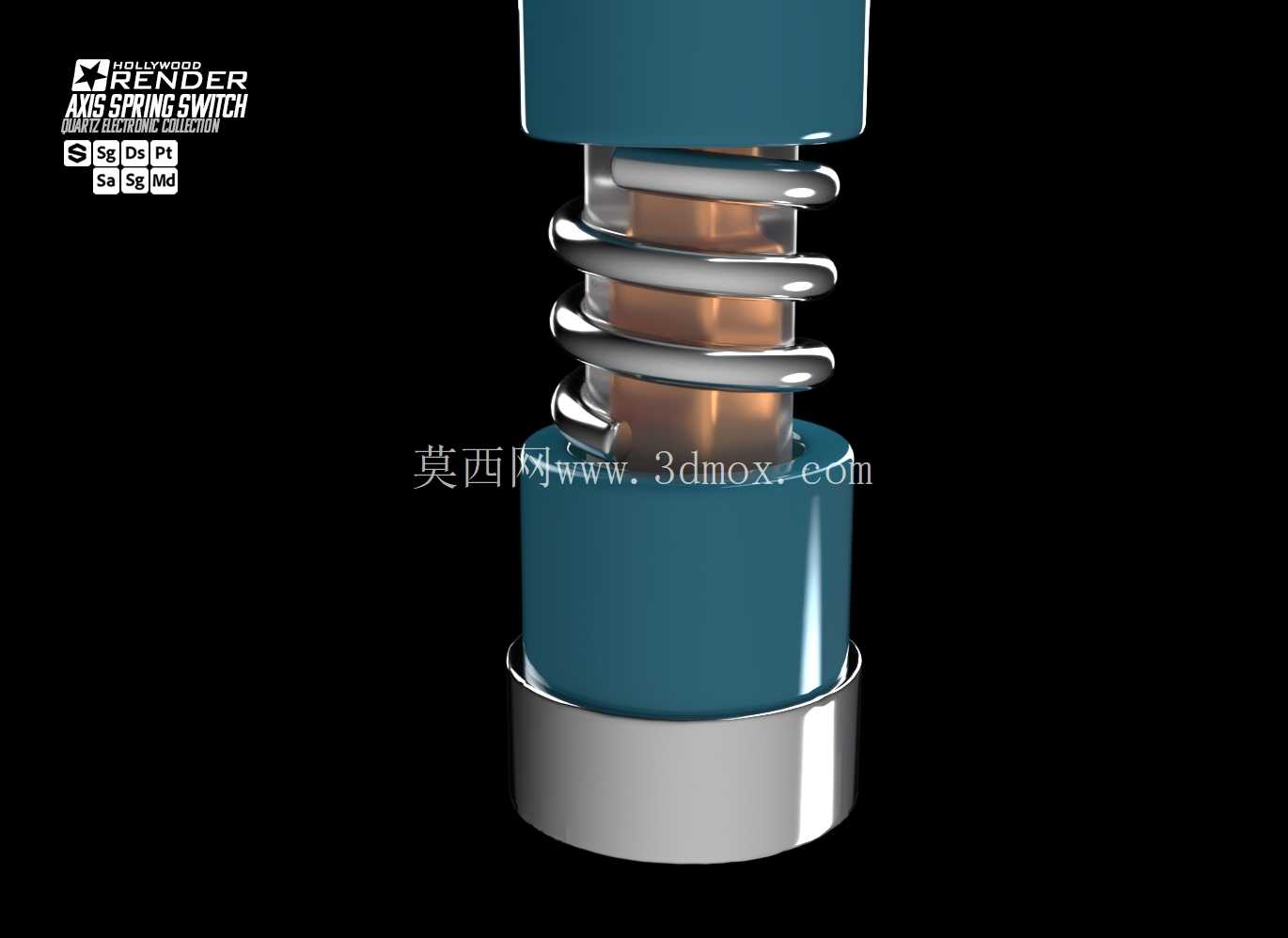

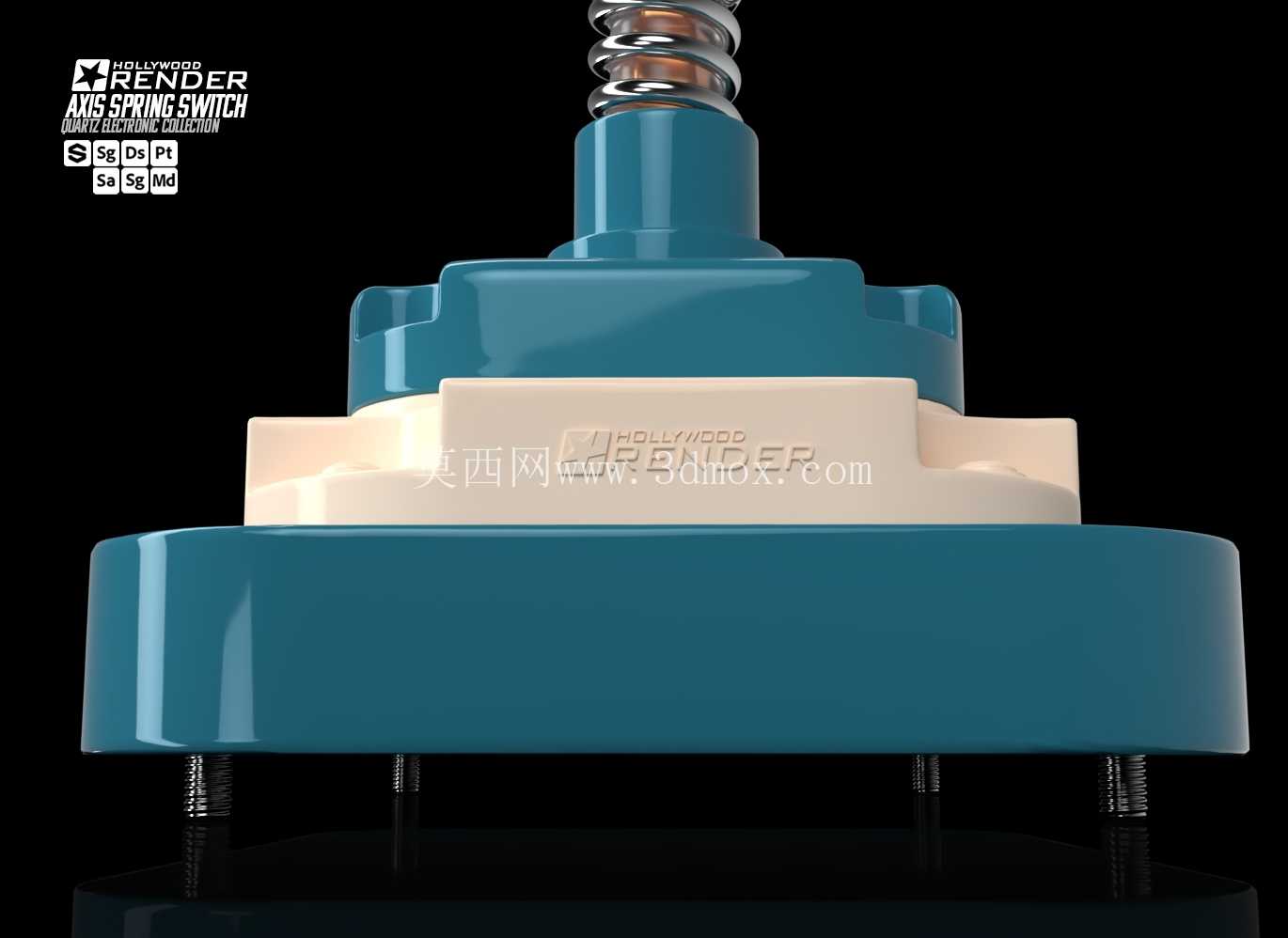

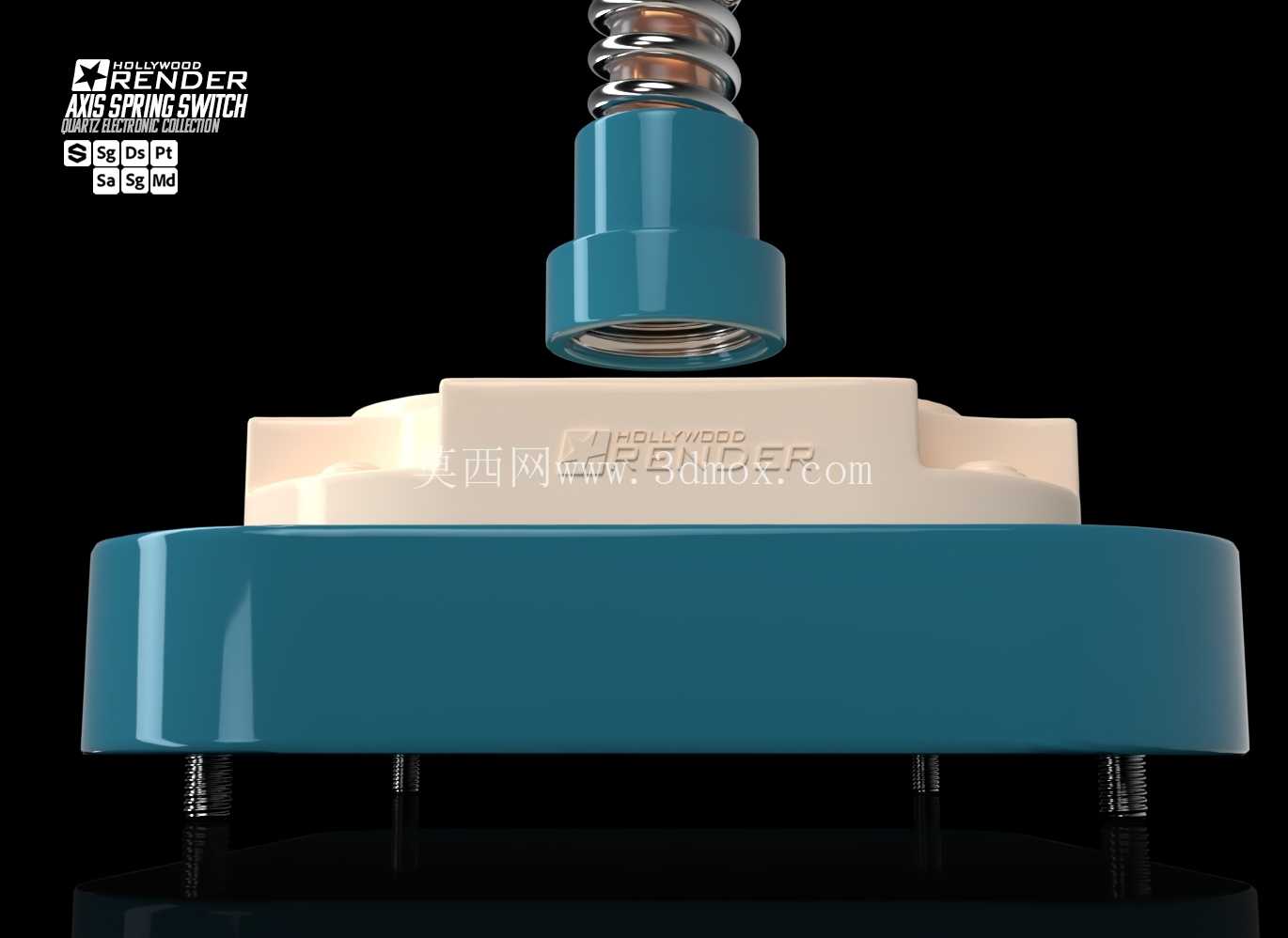

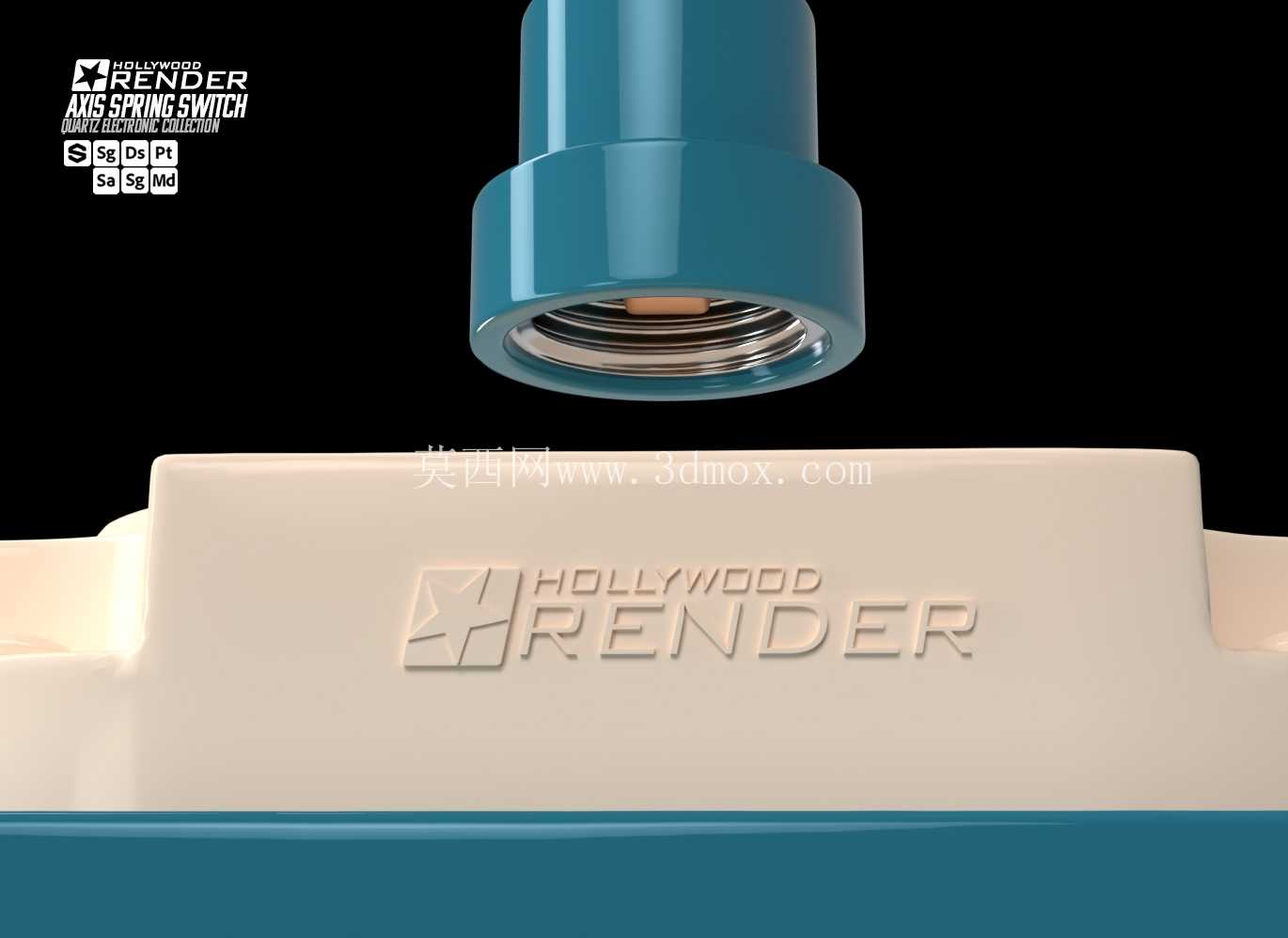

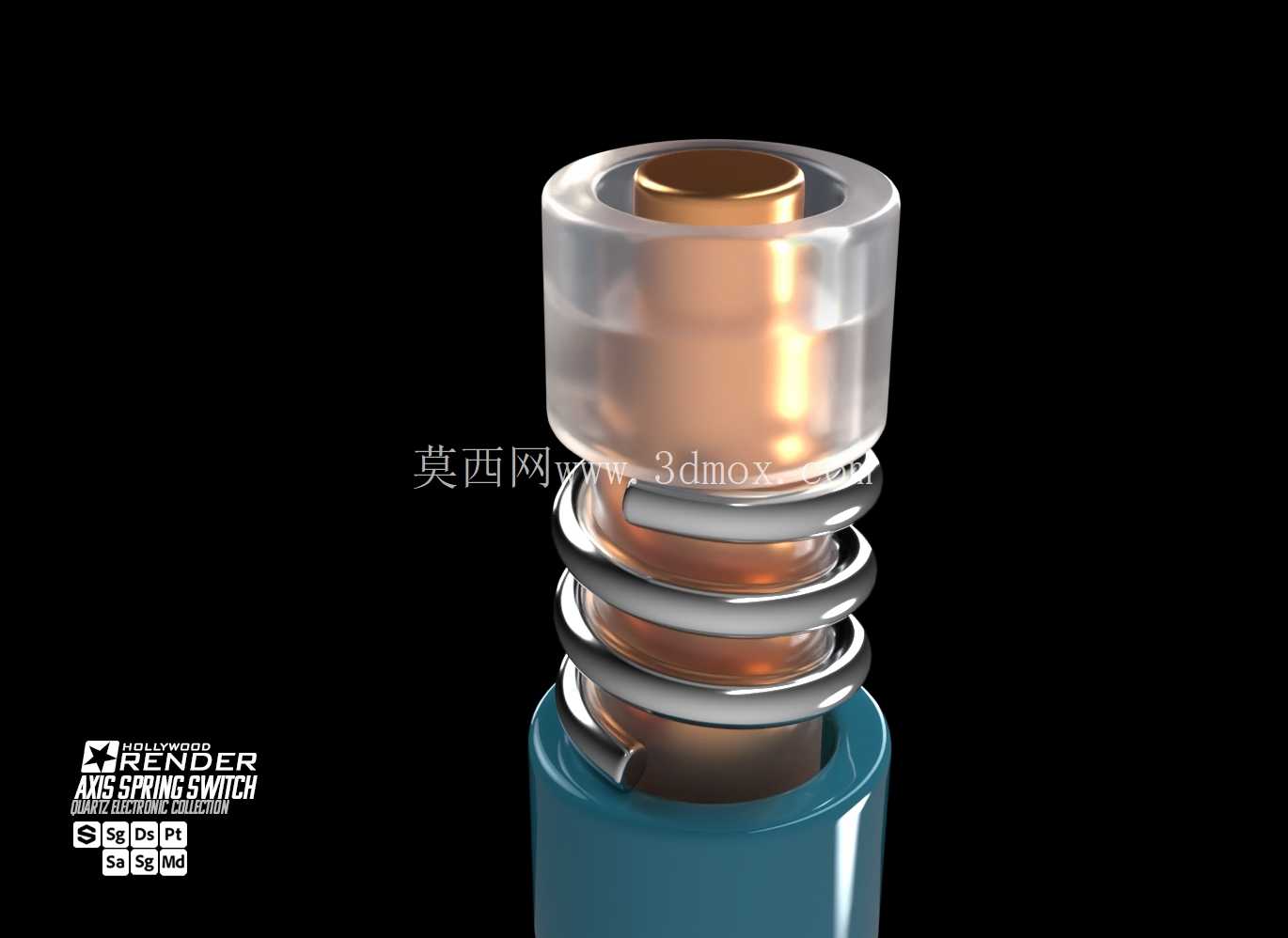

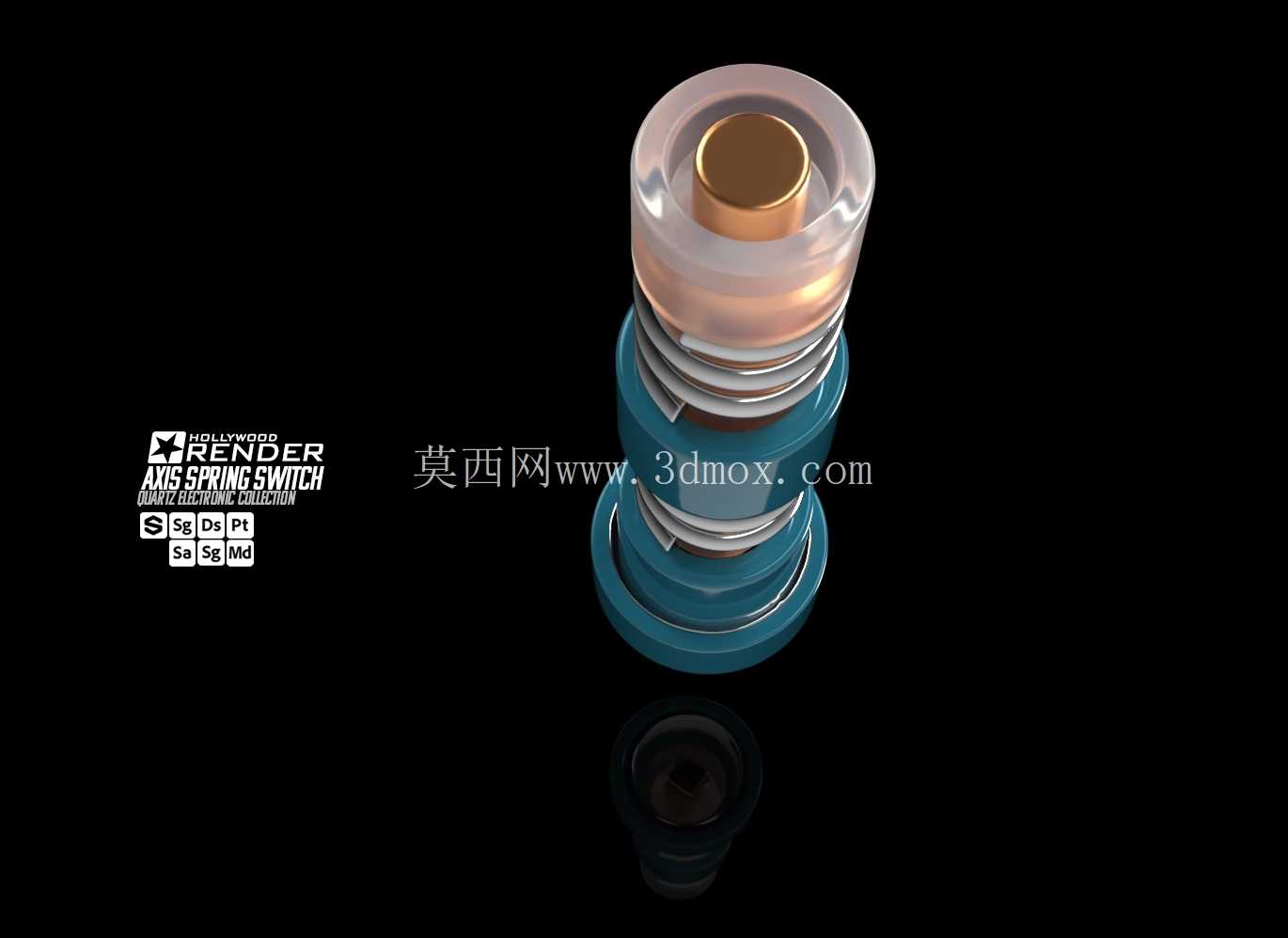

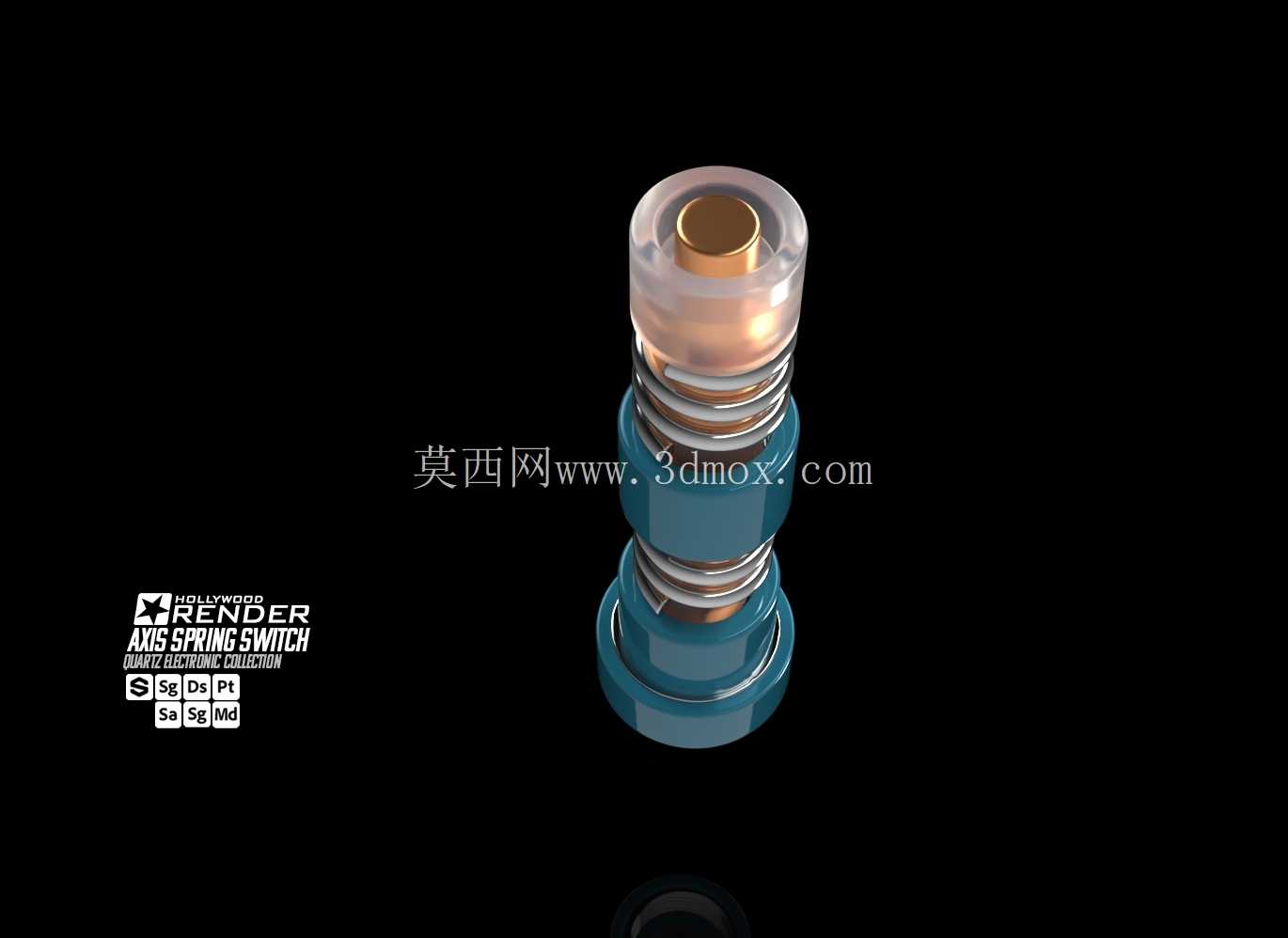

　　基座上方设置白色绝缘隔层，隔层一方面将底部接线端子与上部动作机构做物理隔离，另一方面为弹簧提供稳定的下支撑面，隔层的凸起定位边刚好卡入基座的凹槽内，装配时不需要额外打胶即可实现径向限位，减少装配工序的复杂度。上部动作核心为金属导轴，导轴表面做了镀镍防锈处理，轴身套有两段等节距的圆柱螺旋压缩弹簧，下段弹簧负责提供按压后的复位弹力，上段弹簧则用于抵消导轴按压过程中的径向晃动，保证每次按压的行程一致性，导轴顶端做了圆弧过渡处理，避免长期按压操作对操作人员手指产生磨损，同时顶端直径略大于轴身，防止按压行程超限时导轴整体落入基座内部。

　　设计过程中重点考量了按压行程与弹力的匹配关系，导轴的有效按压行程控制在3mm范围内，弹簧预压量设置为1mm，既保证按压时有清晰的触感反馈，又不会因为弹力过大导致长时间操作产生手部疲劳，同时弹簧的线径、中径参数经过反复校核，在10万次按压循环后弹力衰减率控制在5%以内，满足常规工业场景的使用寿命要求。安装边界方面，整体基座的外形尺寸控制在28mm×22mm范围内，总高度（含导轴自然伸出状态）为32mm，安装时基座底部与PCB板之间预留0.5mm的间隙，避免焊接接线端子时焊锡溢出粘连基座底部，导轴伸出设备面板的高度控制在8mm，既方便操作人员按压，又不会因为伸出过长受到外力碰撞导致误触发。

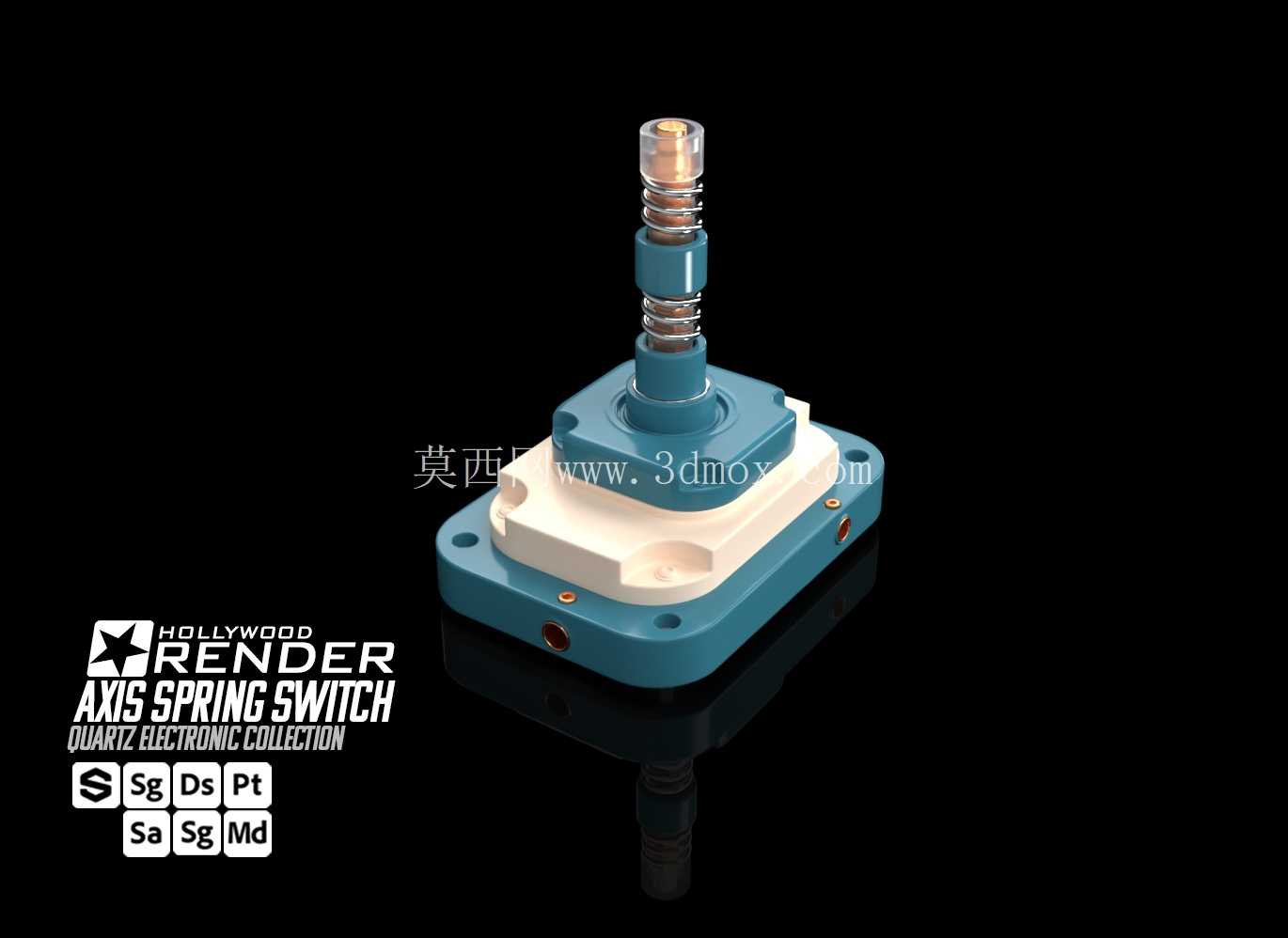

　　接线端采用插片式结构，适配2.8mm规格的标准接插件，不需要焊接即可完成接线，方便后期维护更换，基座侧面预留的小圆孔为状态指示灯的导光孔，可根据需求加装贴片LED，在开关导通时提供视觉反馈，方便操作人员快速判断回路通断状态。在实际选型应用中，这类开关常被用在变压器调压档位的瞬时触发、测试设备的启动信号输入、小型工控设备的复位按键等场景，因为其弹簧复位的结构特性，不会因为设备振动导致开关状态意外切换，相比普通轻触开关，它的结构强度更高，能承受更大的按压力度，适配工业现场相对粗放的操作环境，同时分层式的结构设计也方便拆解维护，当弹簧出现弹力衰减时，只需要拆开上部卡簧即可更换弹簧，不需要整体更换开关组件，降低后期运维成本。建模过程中对各部件的配合公差做了严格设定，导轴与隔层导向孔的配合采用H7/g6间隙配合，既保证导轴上下动作顺畅无卡滞，又不会因为间隙过大产生径向晃动，弹簧与导轴的间隙控制在0.2mm，避免弹簧伸缩过程中与导轴产生摩擦异响，基座与隔层的配合采用过盈0.1mm的设计，装配后不会因为长期振动产生松脱。
