9V带线电源开关连接适配器结构设计

　　这款9V电源开关连接器主要面向低压直流供电场景做结构适配，日常在桌面小型电子设备、嵌入式开发测试工装、低压照明模组、小型传感节点供电回路中十分常见，核心作用是在9V直流供电链路中集成通断控制与接口转接功能，省去额外串接开关的布线麻烦，让供电回路的通断操作更直接，也能减少线路接驳点的接触不良隐患。从实际使用场景来看，这类连接器常搭配墙插式9V电源适配器、桌面直流供电模块使用，出线端可直接对接负载端的供电引脚，自带的开关按键无需额外外接控制元件，单手即可完成回路通断操作，在实验室调试、小型数码外设改装、桌面氛围灯供电、手工电子DIY项目中适配性很强，也可用于工业现场低压信号回路的手动通断控制，适配常规9V直流供电的电压等级，不会因为开关接触电阻过大造成末端供电压降超差。

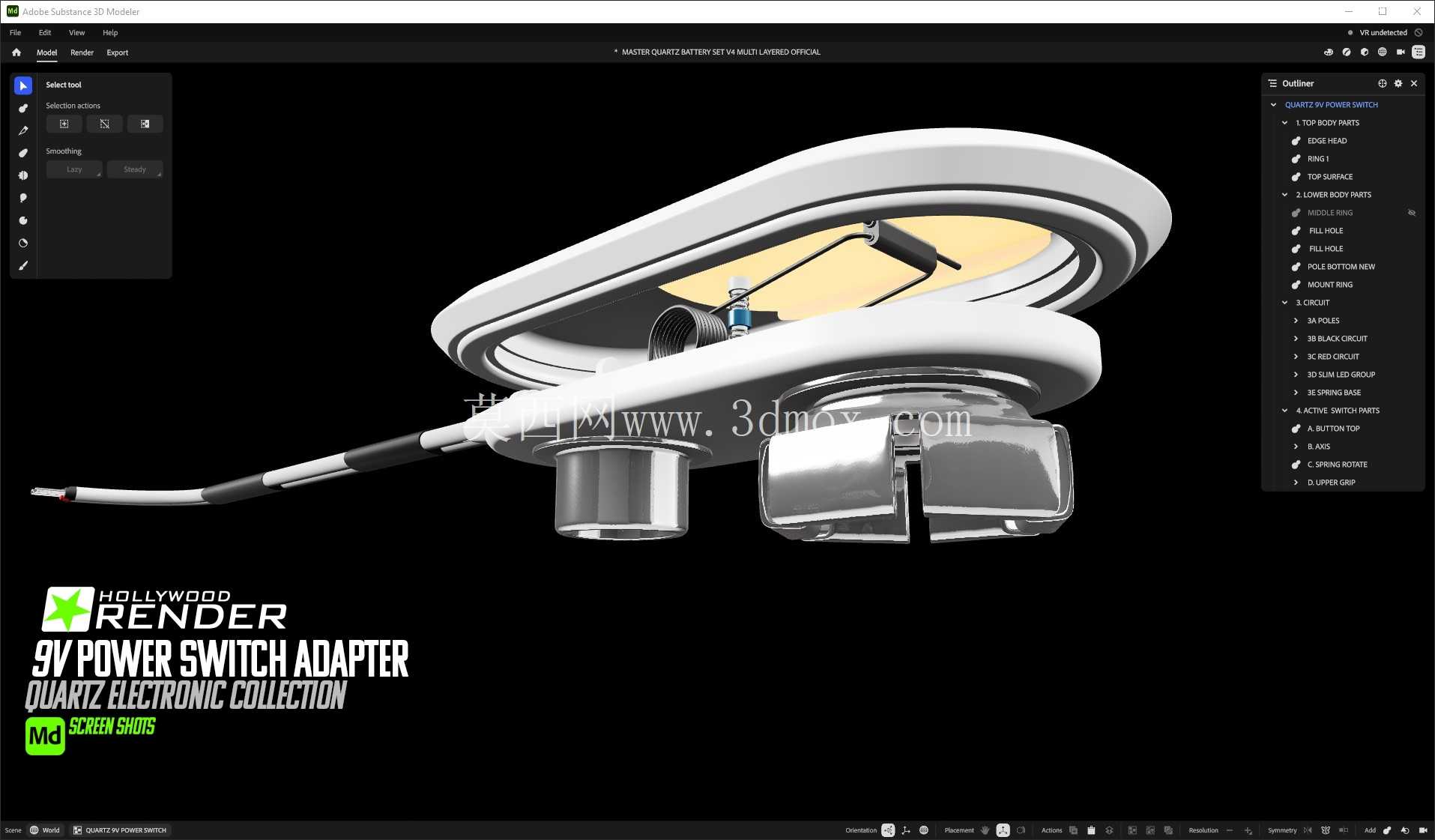

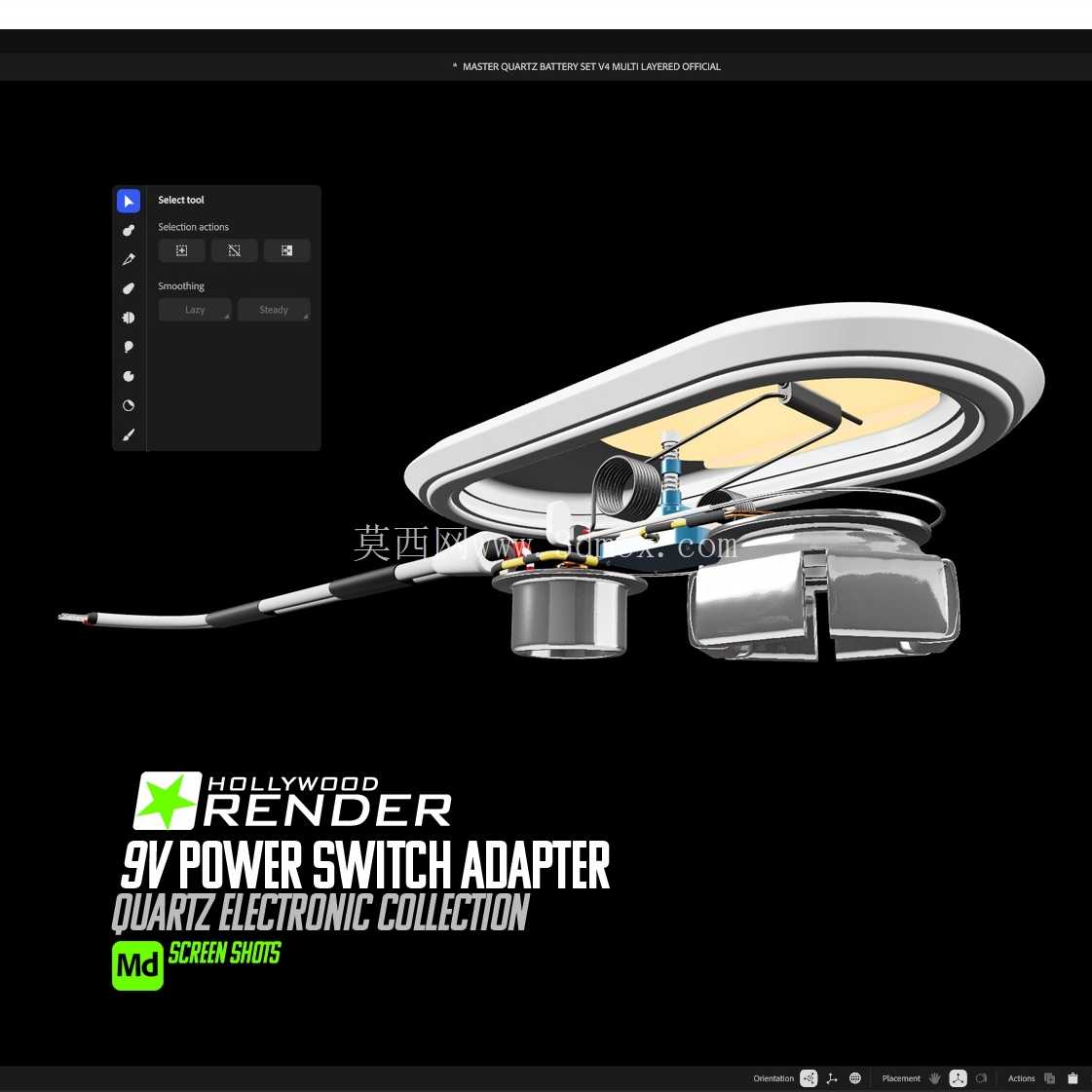

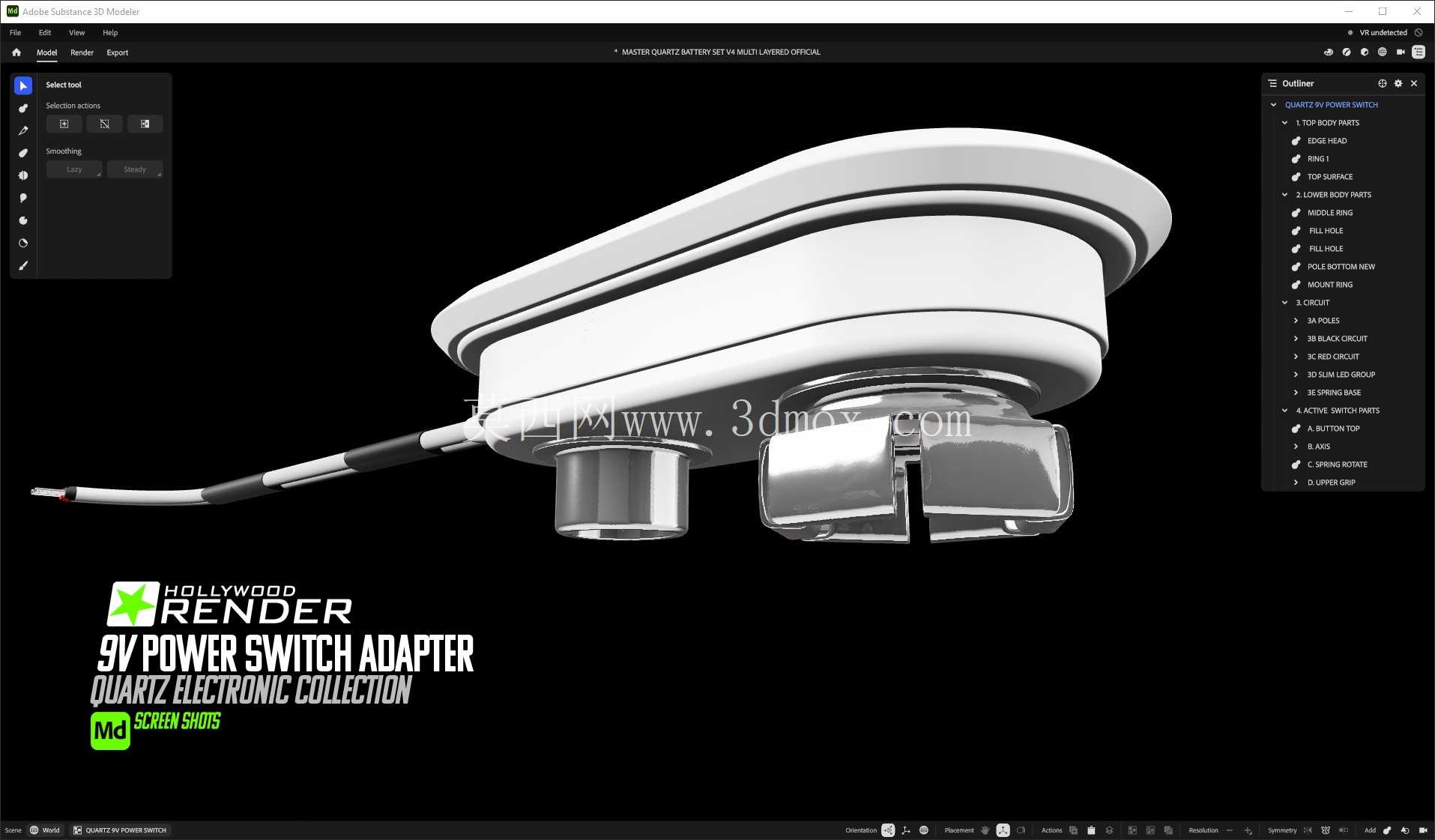

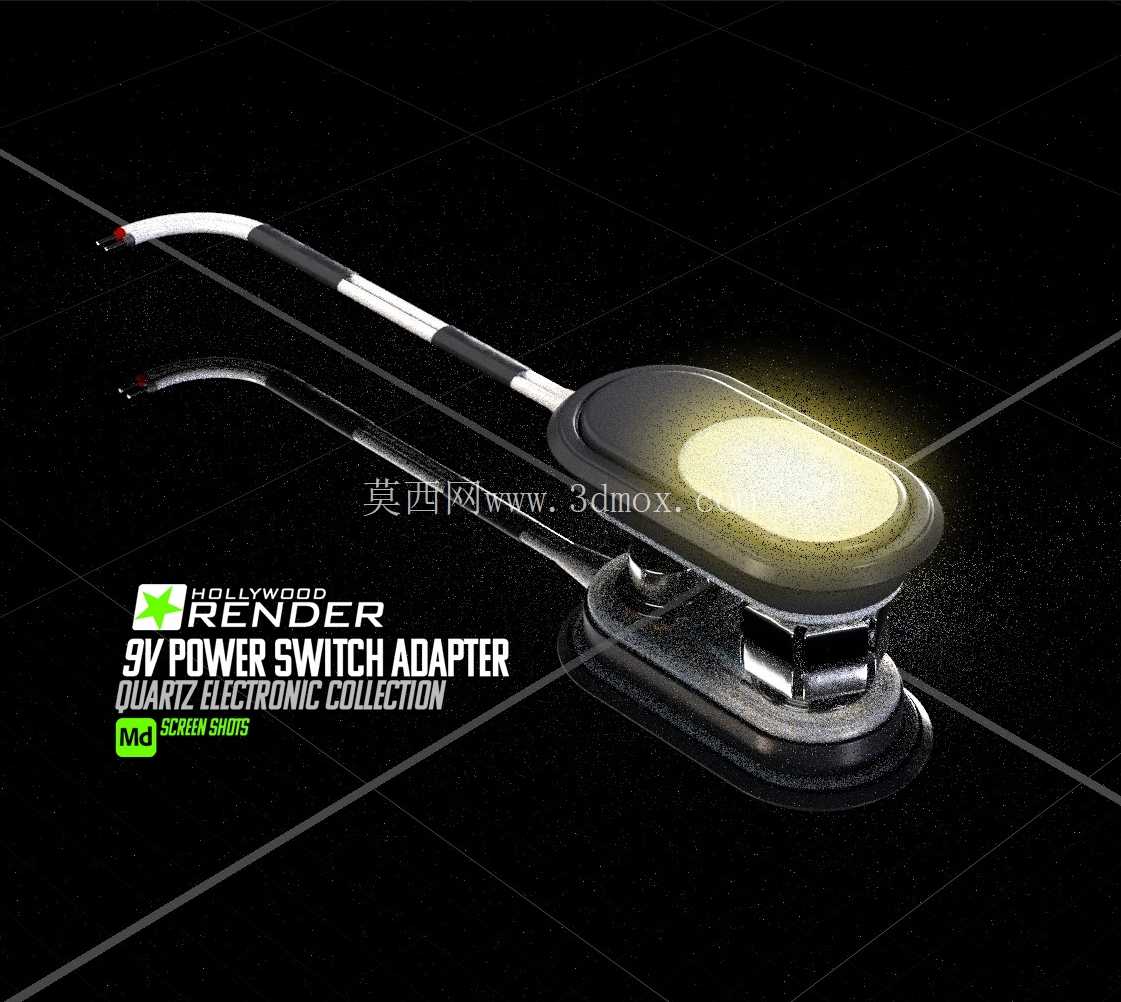

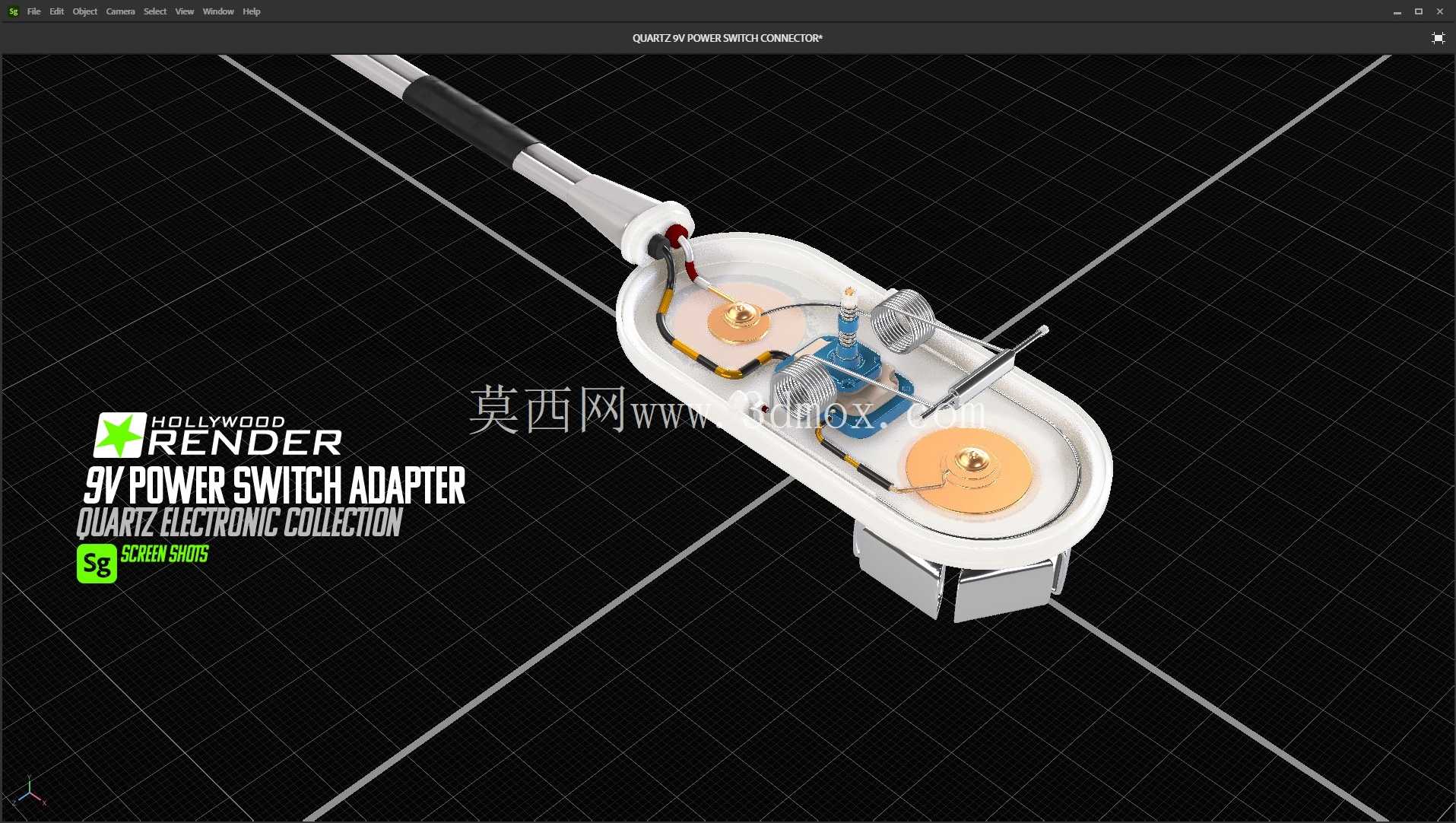

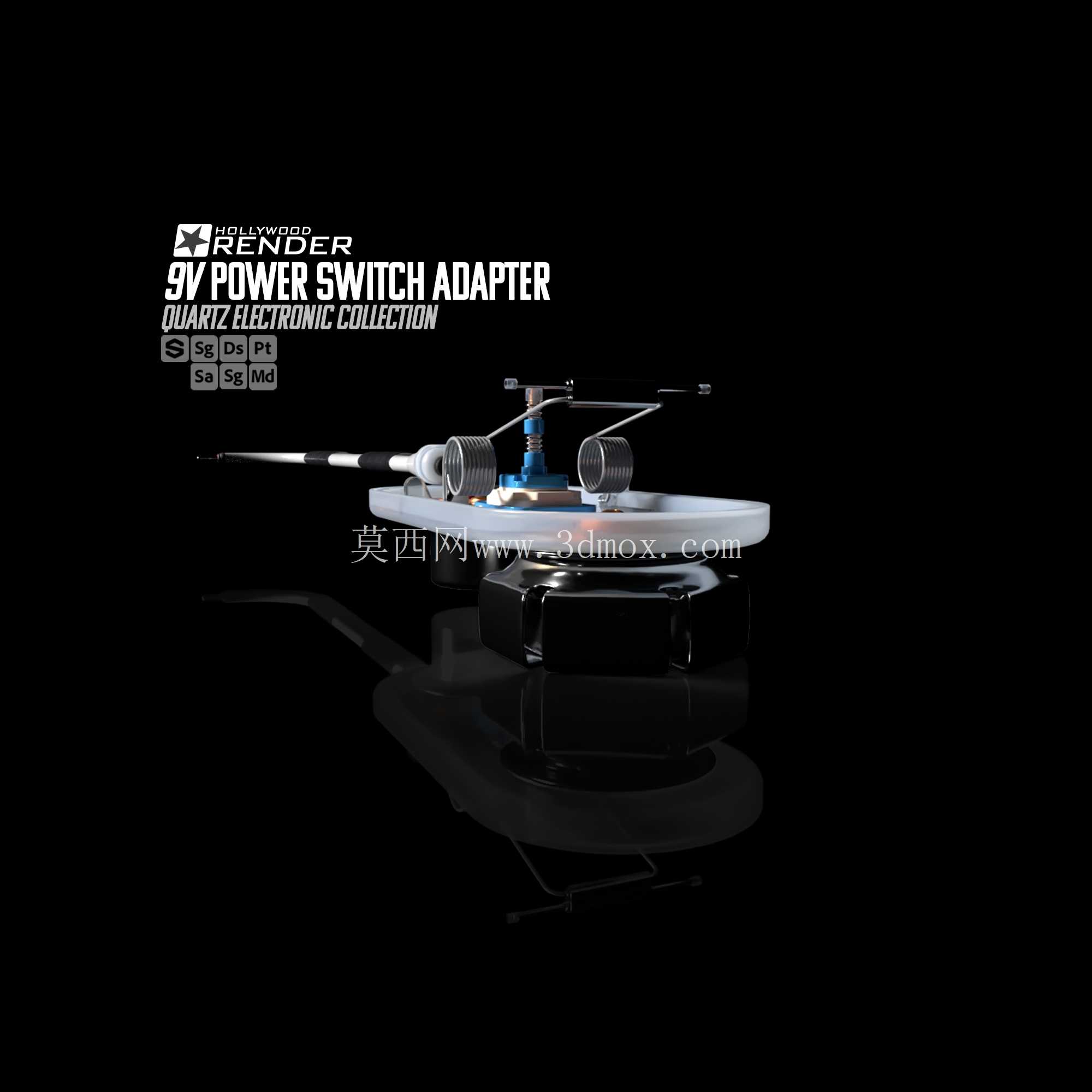

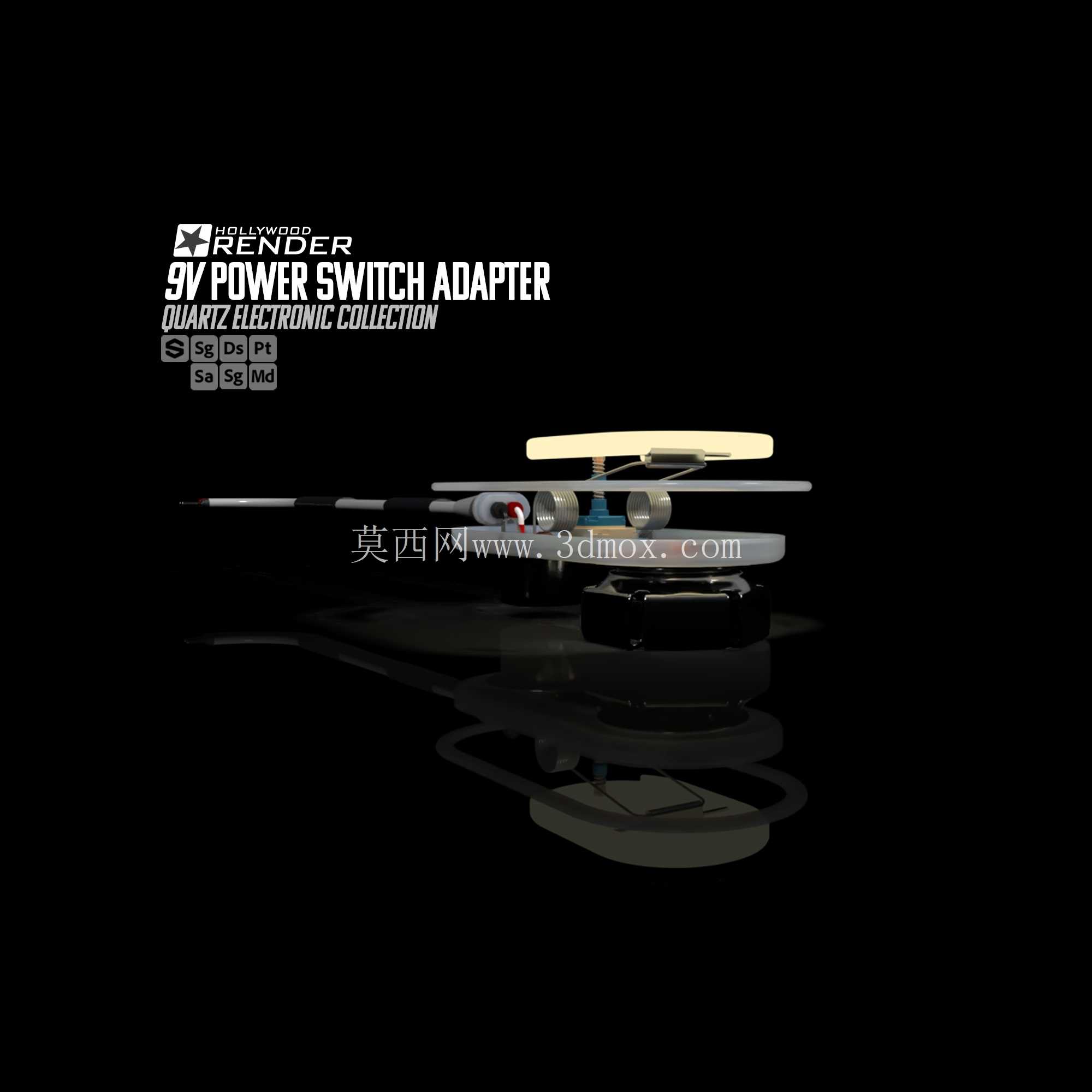

　　从结构设计思路来看，整体采用椭圆弧面的按键主体造型，壳体边缘做了全圆角过渡，没有尖锐棱角，既避免日常操作时剐蹭线材或操作人员手部，也能在紧凑安装空间内减少与周边结构件的干涉。按键区域做了微凸的触面设计，表面做磨砂防滑处理，按压行程控制在1.5-2mm区间，按压力度适配日常手指操作的力度区间，不会出现按压过硬操作费力、或者按压过轻容易误触发的问题。主体底座部分做了分层限位结构，底部的安装接触面做了微凸的定位止口，既可以直接通过背胶粘贴在设备壳体表面固定，也可以搭配小型卡扣嵌入设备面板的预留开孔中，安装边界的尺寸控制十分紧凑，主体最大外径不超过35mm，整体厚度控制在12mm以内，即使在狭小的设备内腔或者桌面布线场景中，也不会占用过多安装空间。

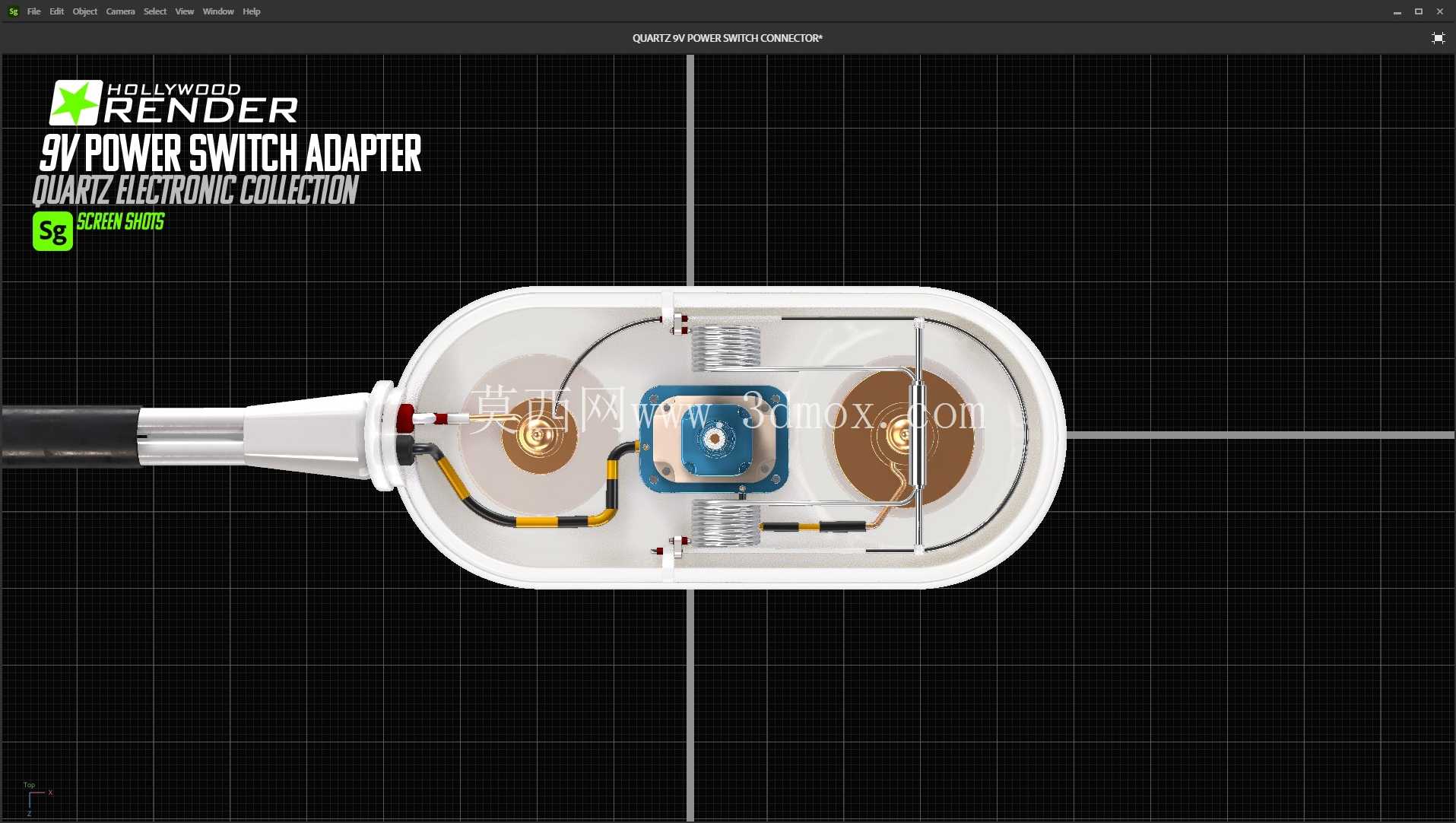

　　出线部分采用双侧带护套的引线设计，引线根部做了防弯折的应力释放结构，也就是线尾处的加长护套段，能避免日常拉扯线材、反复弯折线根位置造成的内部铜芯断裂，常规使用状态下可承受千次以上的90度弯折不会出现线芯断路问题。引线的导体部分采用多股细铜丝绞合结构，兼顾导电性能与线材柔韧性，外部绝缘层采用耐温阻燃的PVC材质，适配9V低压场景下的绝缘要求，即使长时间带载工作出现轻微温升，也不会出现绝缘层软化、开裂的问题。开关内部的接触片采用弹性铜材做镀镍处理，接触电阻控制在毫欧级，长时间通断使用也不会出现接触片氧化造成的接触不良，额定通断电流可覆盖常规9V小功率负载的使用需求，不会因为带载通断出现触点烧蚀的问题。

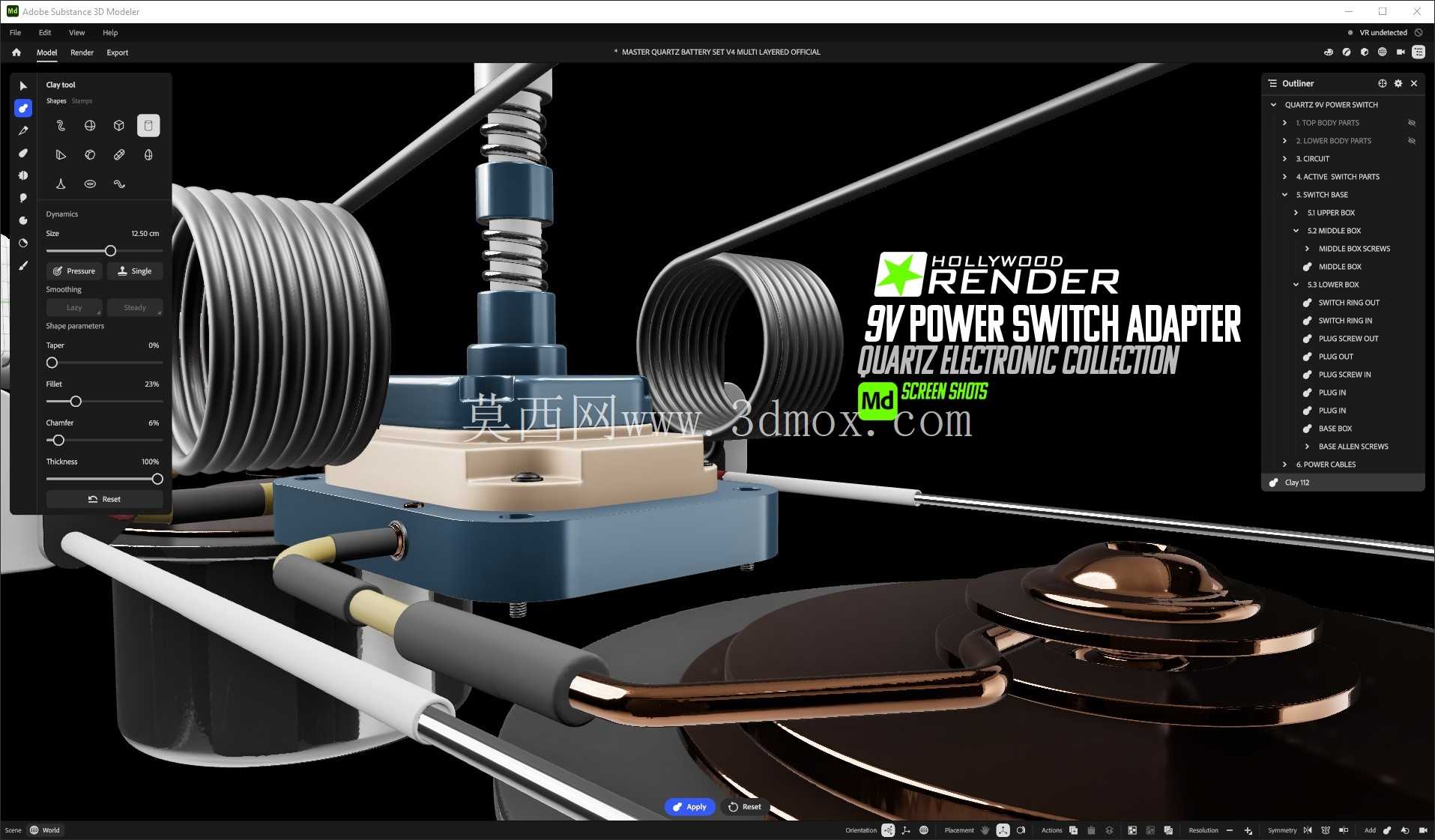

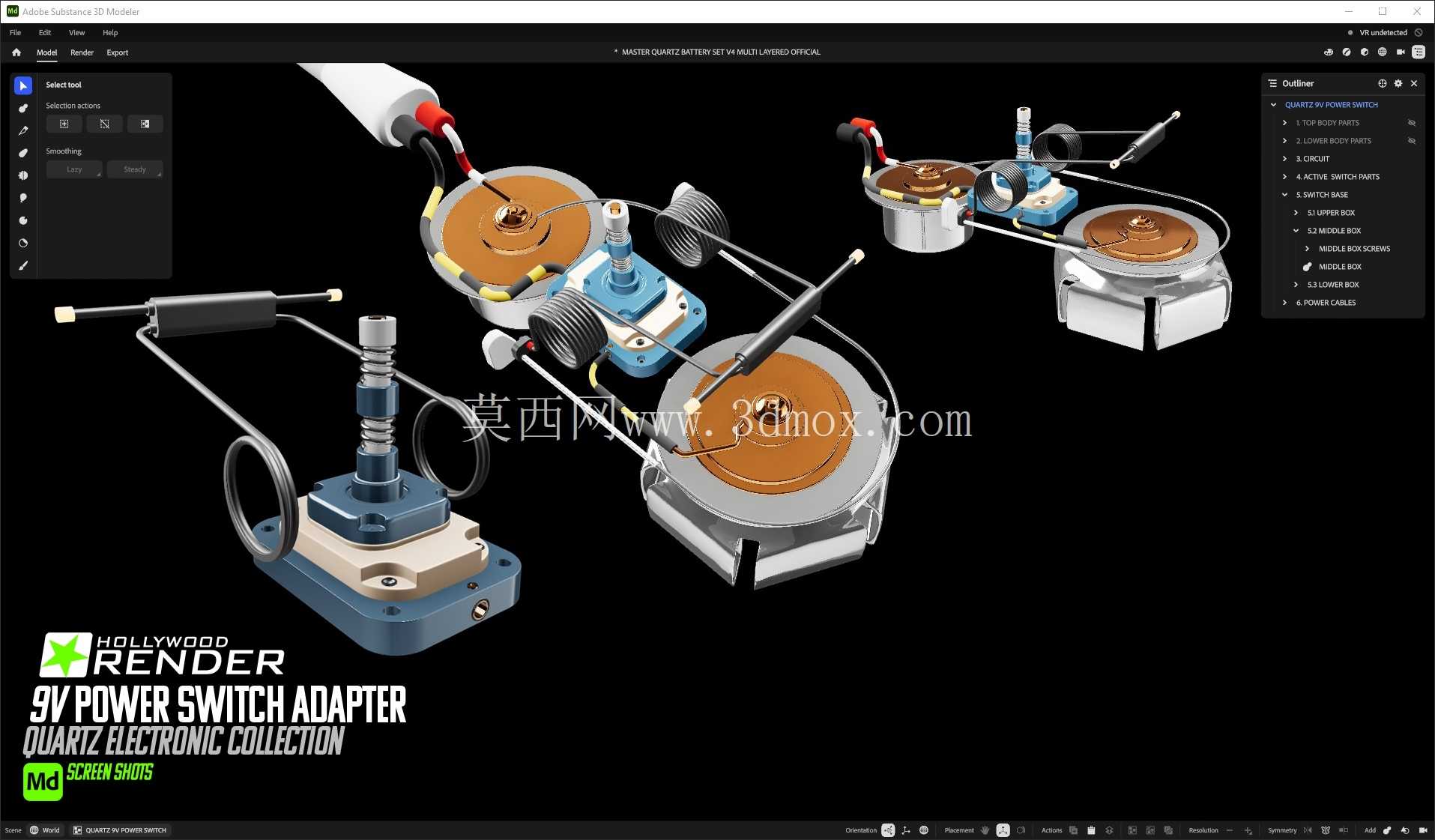

　　从安装适配的角度来说，这款连接器不需要配套复杂的安装固定件，既可以作为外置式的在线开关串接在供电回路中，直接放置在桌面或者设备外部使用，也可以嵌入到设备壳体的预留槽位中，作为设备自带的电源控制按键使用，引线长度可根据实际布线需求做适配调整，线端可根据对接需求做剥线上锡、或者压接对应规格的接插件，适配不同的接线场景。主体壳体的合缝位置做了卡扣加超声波焊接的密封结构，日常使用中可以阻挡日常的灰尘、少量溅水进入开关内部，避免触点积灰造成接触不良，提升不同使用环境下的适配性。在结构建模过程中，需要重点关注按键的活动行程与壳体的配合间隙，既要保证按键按压顺畅无卡滞，也要控制间隙避免灰尘进入内部，同时线尾的应力释放结构需要和线材外径做精准匹配，过松会失去防弯折作用，过紧会造成线材装配困难、甚至压伤线芯绝缘层。触点部分的弹片形变行程需要和按键行程做匹配，保证按键按到底时触点可靠接触，松开时触点完全断开，不会出现似接非接的跳火问题。
