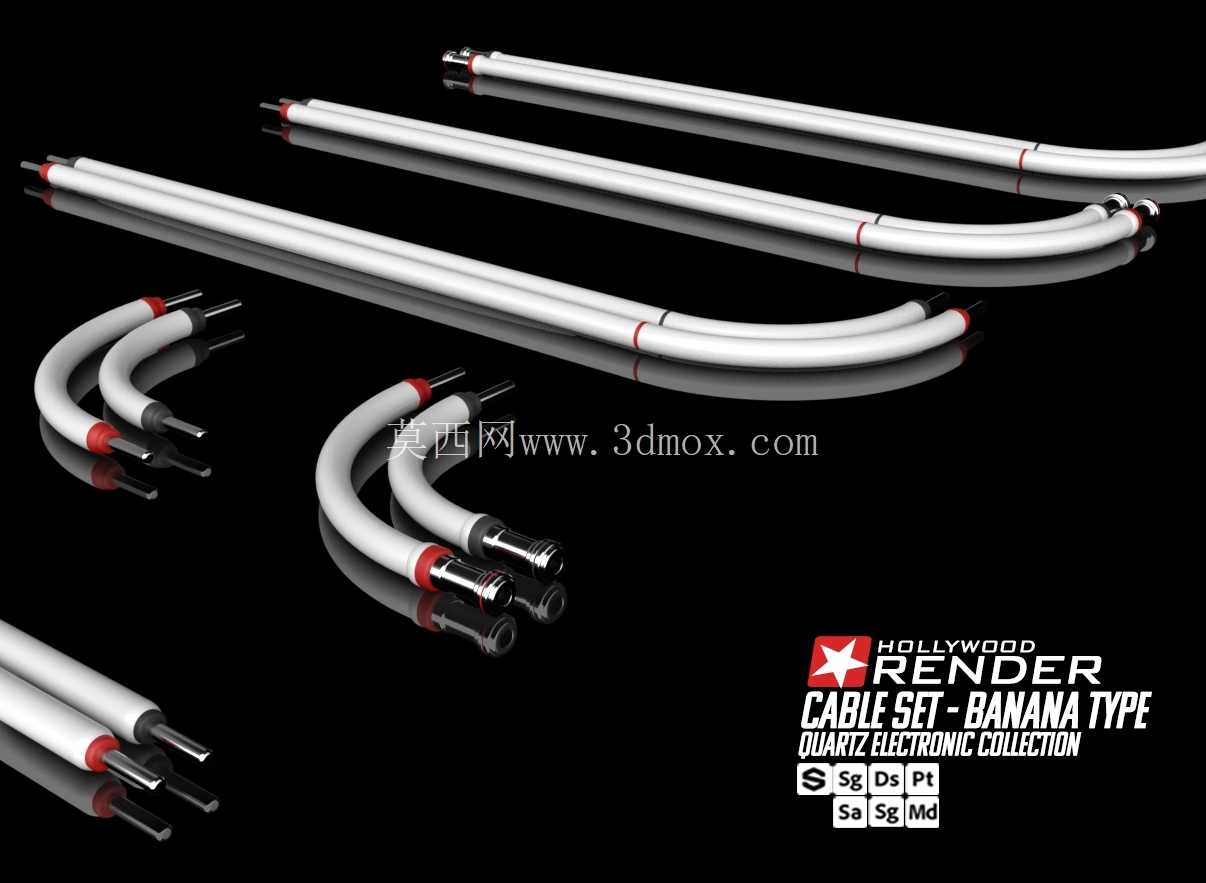

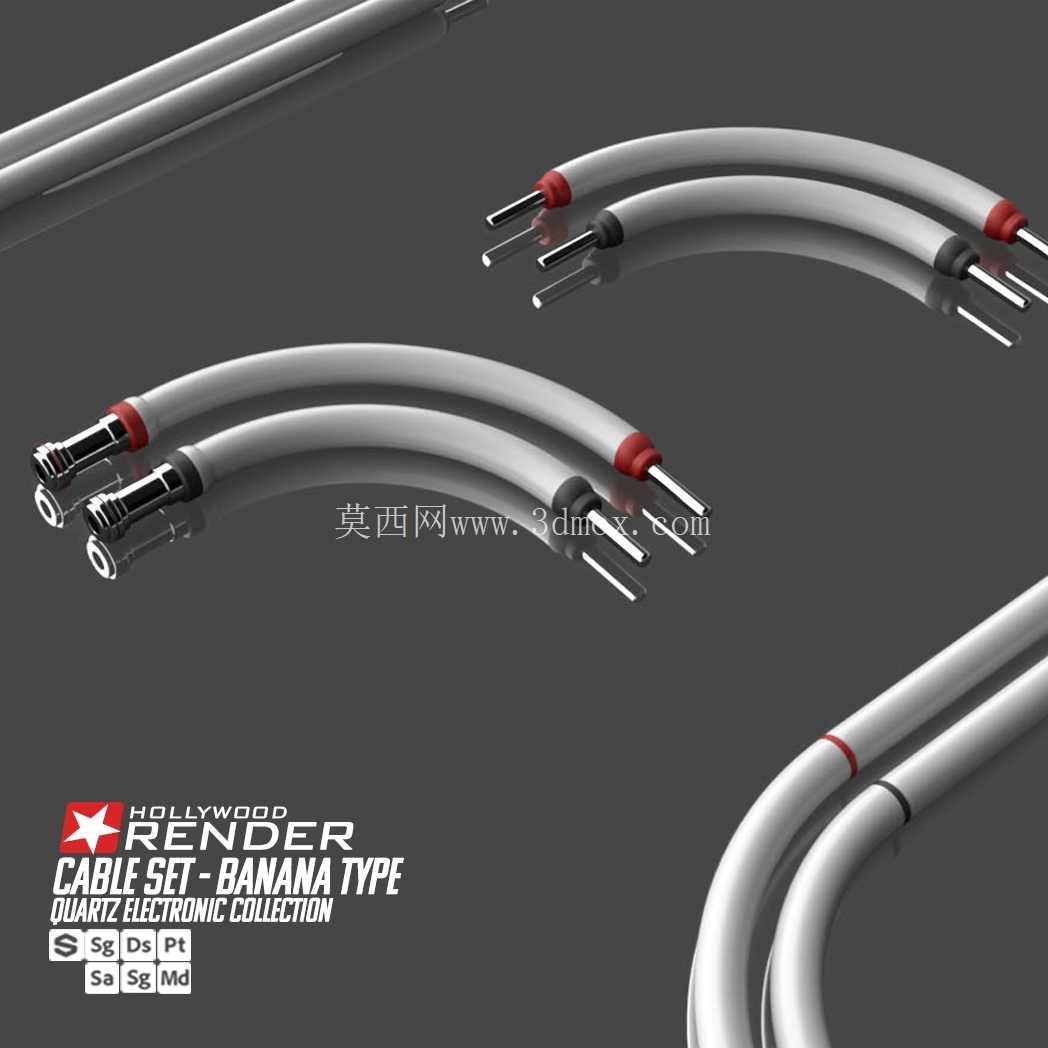

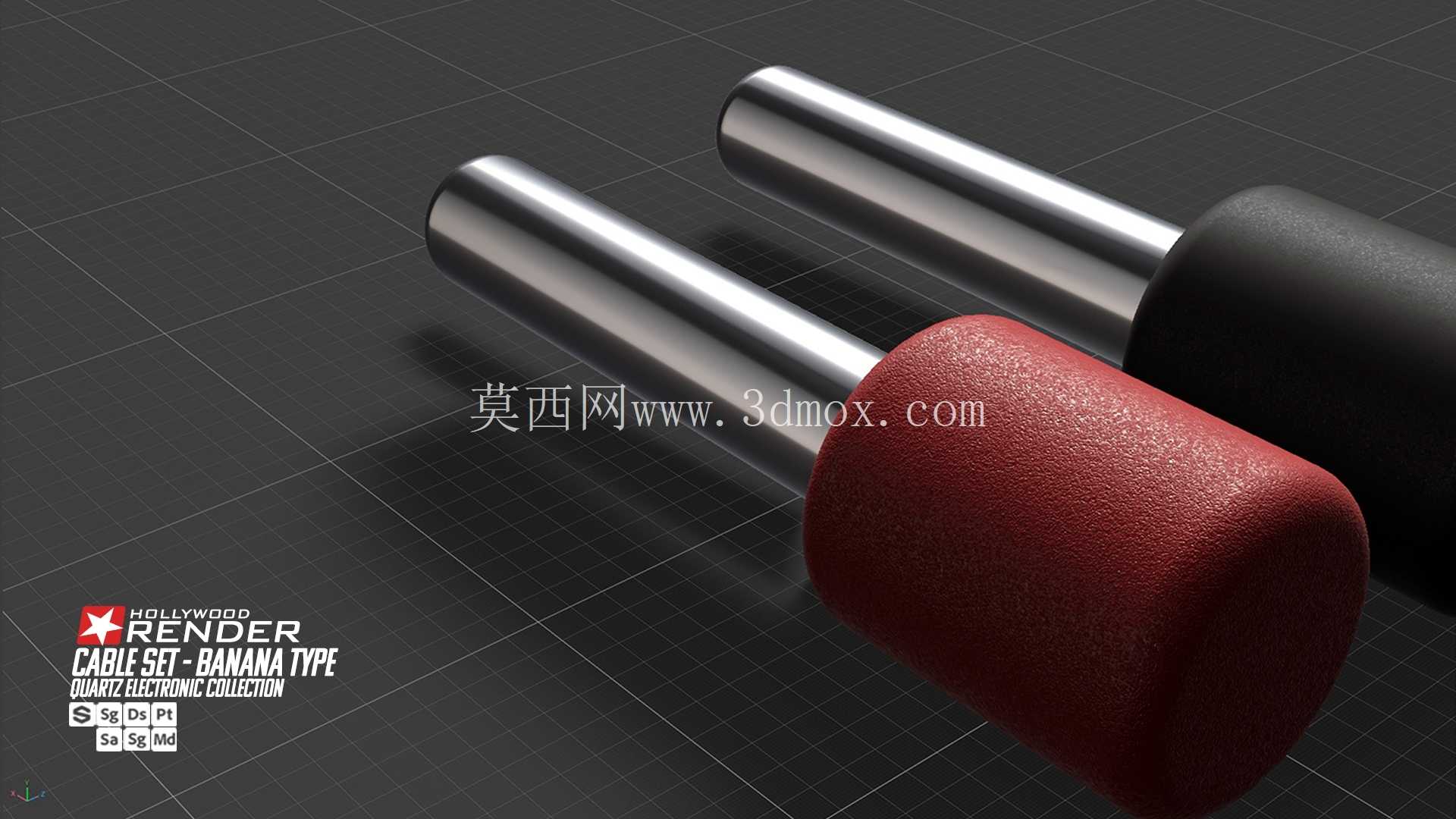

香蕉型弯式电缆连接组件三维结构

　　在电子测试设备、实验室电源接线、低压信号传输回路的布线场景里，这类弯式香蕉型电缆组件是十分常见的连接部件，很多工程师在搭建测试台、做电源引出接线时，都会优先选用这种成型弯角的结构，核心原因是它能在狭小的设备接线腔内完成走线，避免直头电缆在箱门闭合时出现压线、线缆过度弯折导致芯线断裂的问题。从实际使用场景来看，这类电缆组件常配套在教学实验电源、小型电子变压设备的输出端，用来完成电源到负载的快速插拔连接，相比焊接式接线，它的拆装效率更高，重复插拔的接触稳定性也能满足常规低压小电流的传输要求。

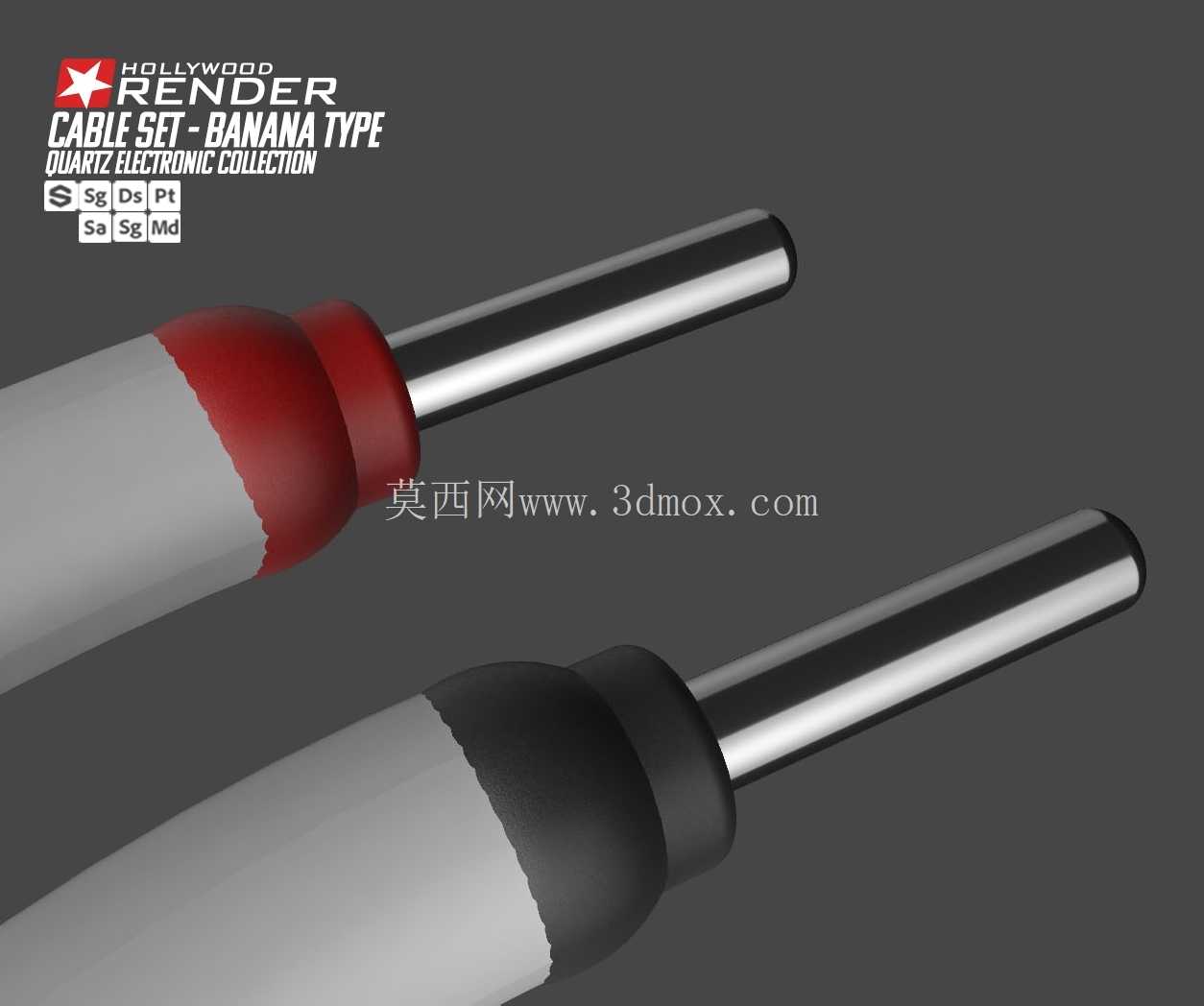

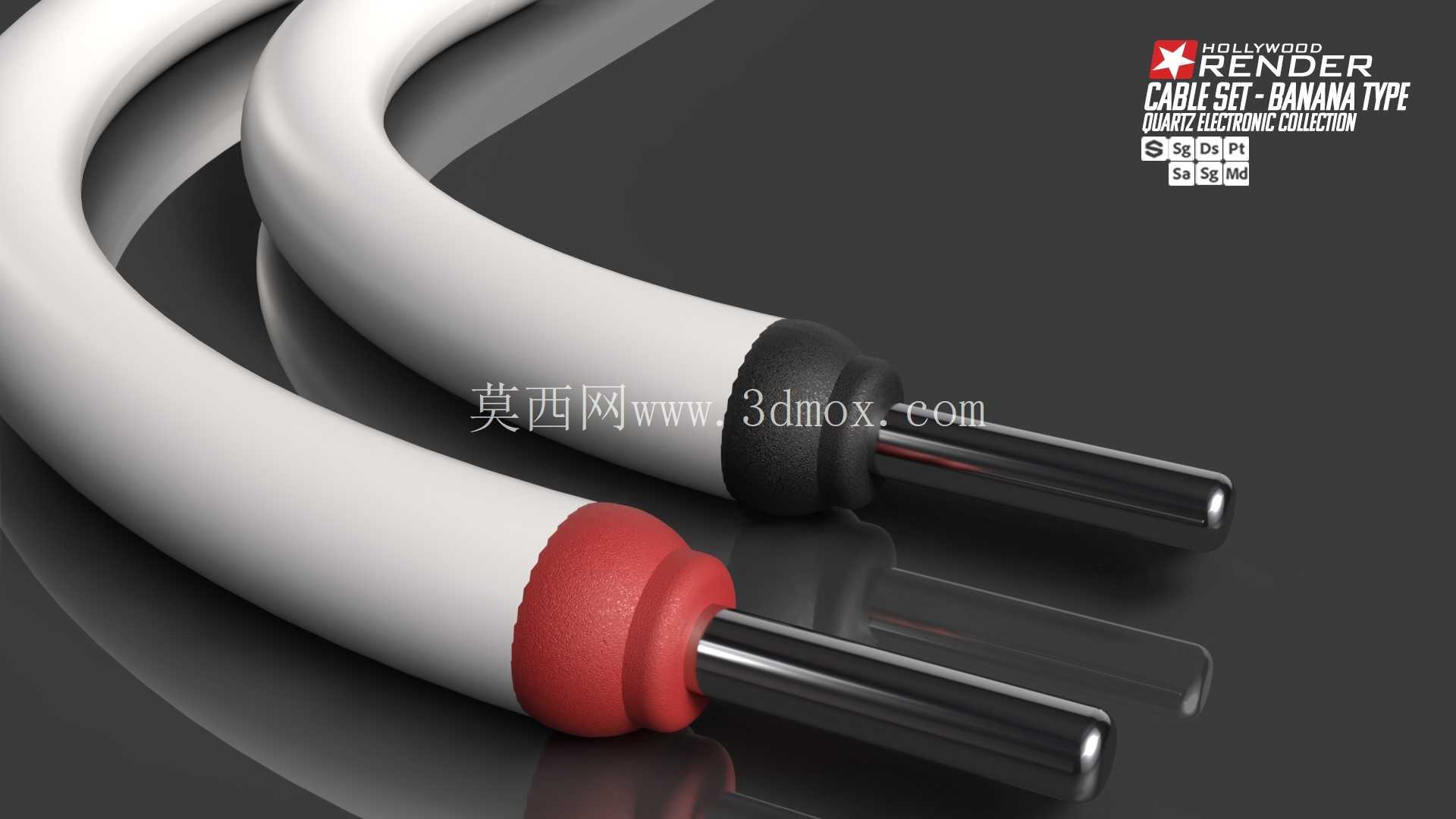

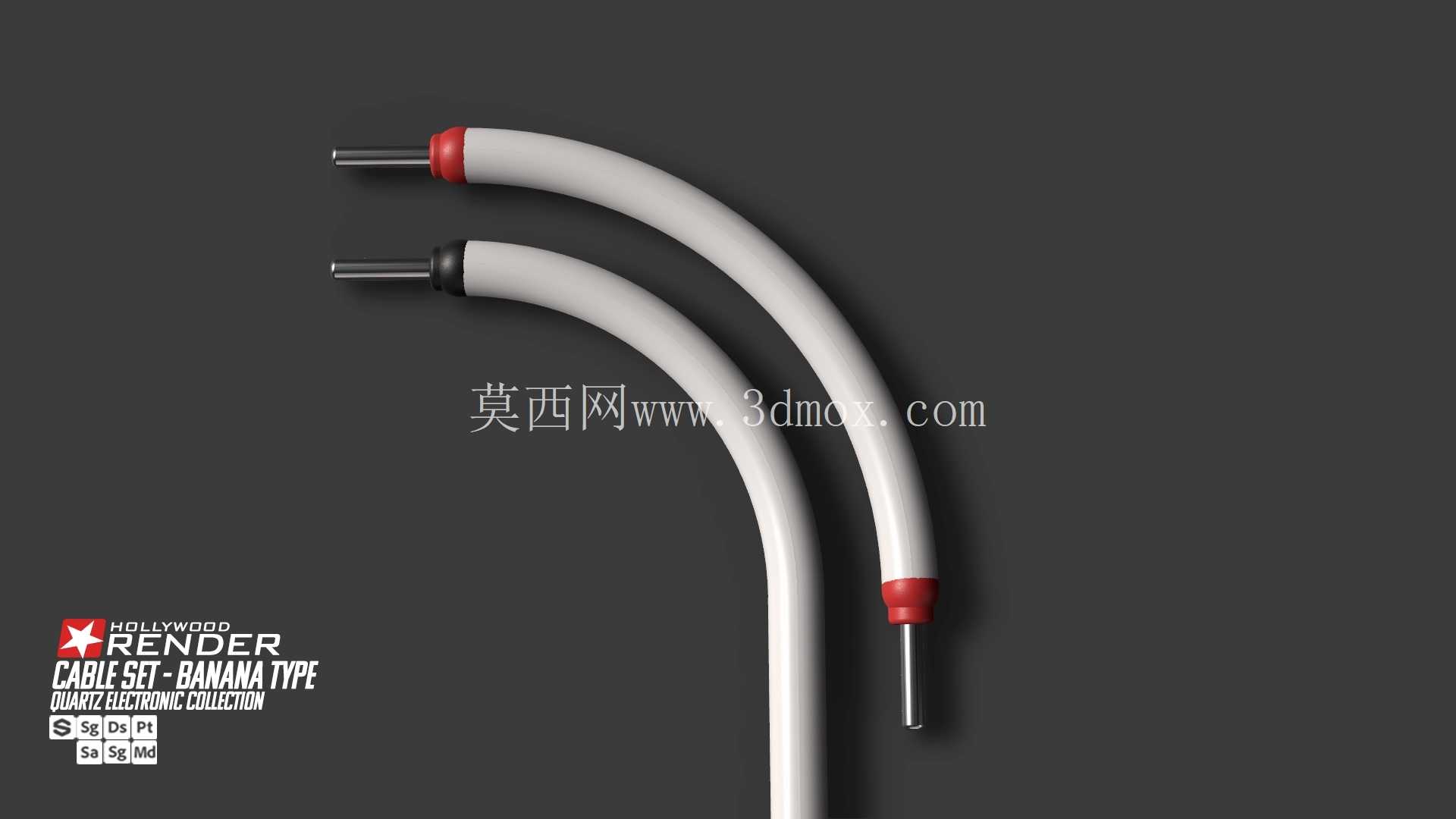

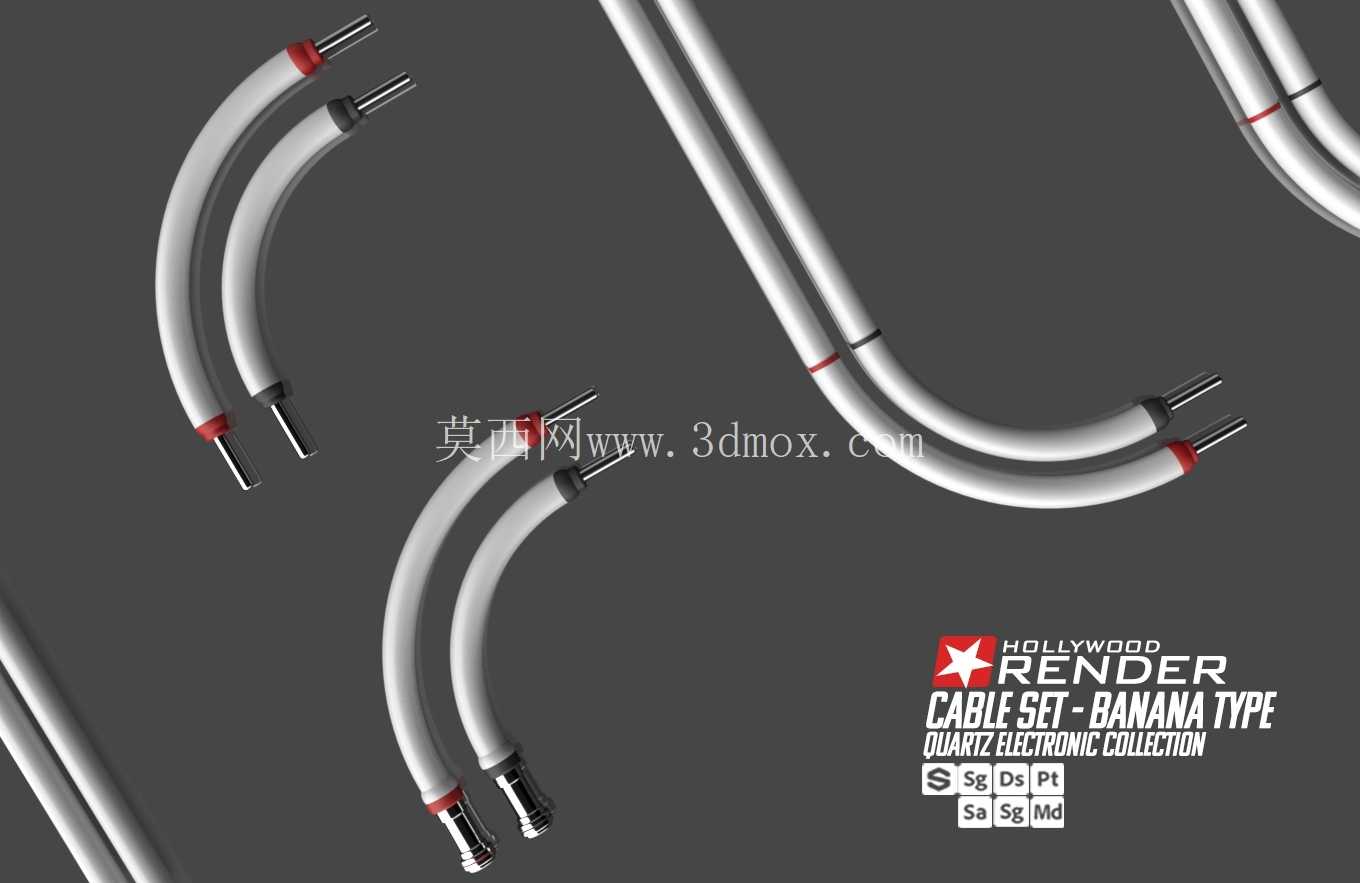

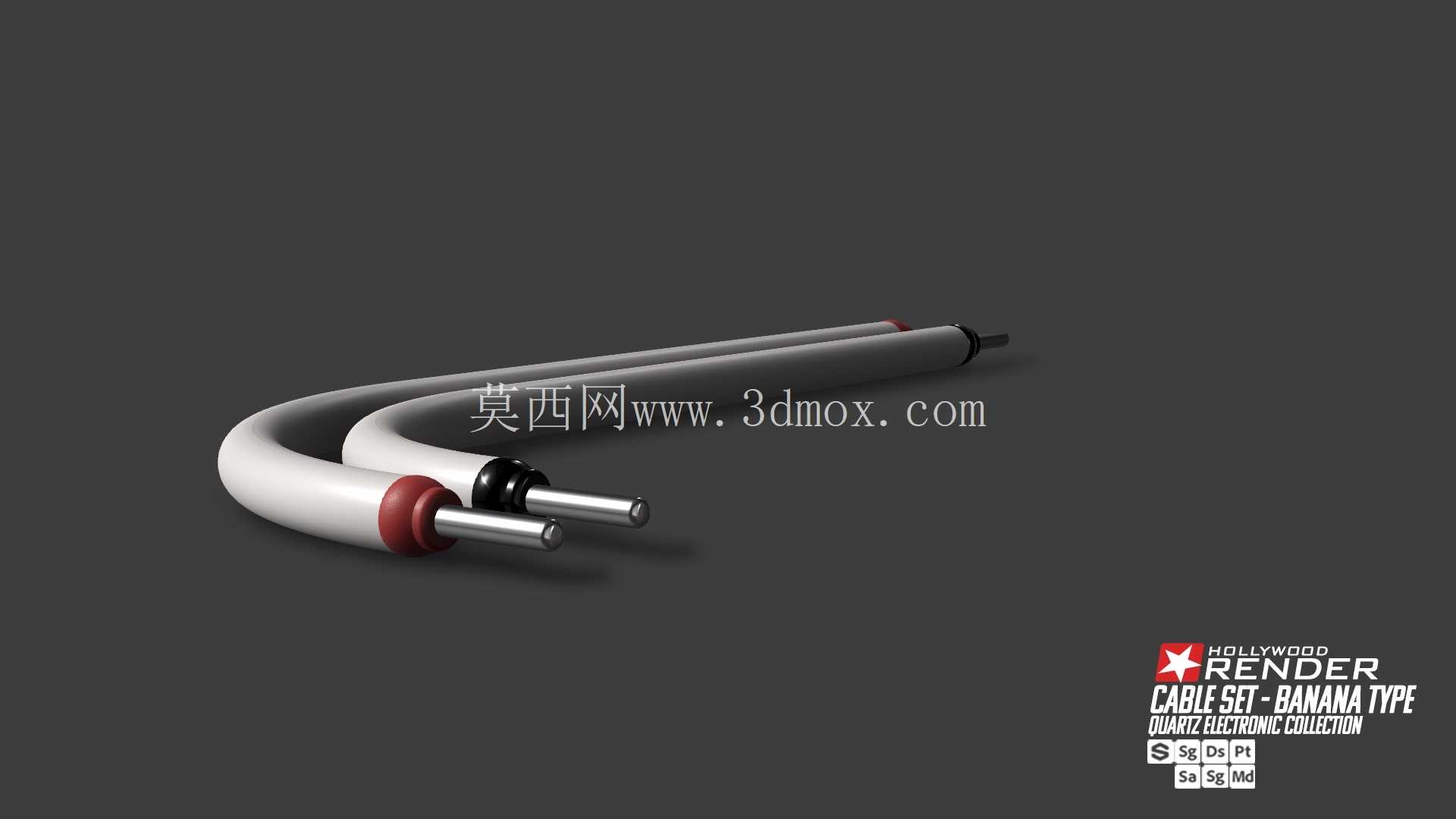

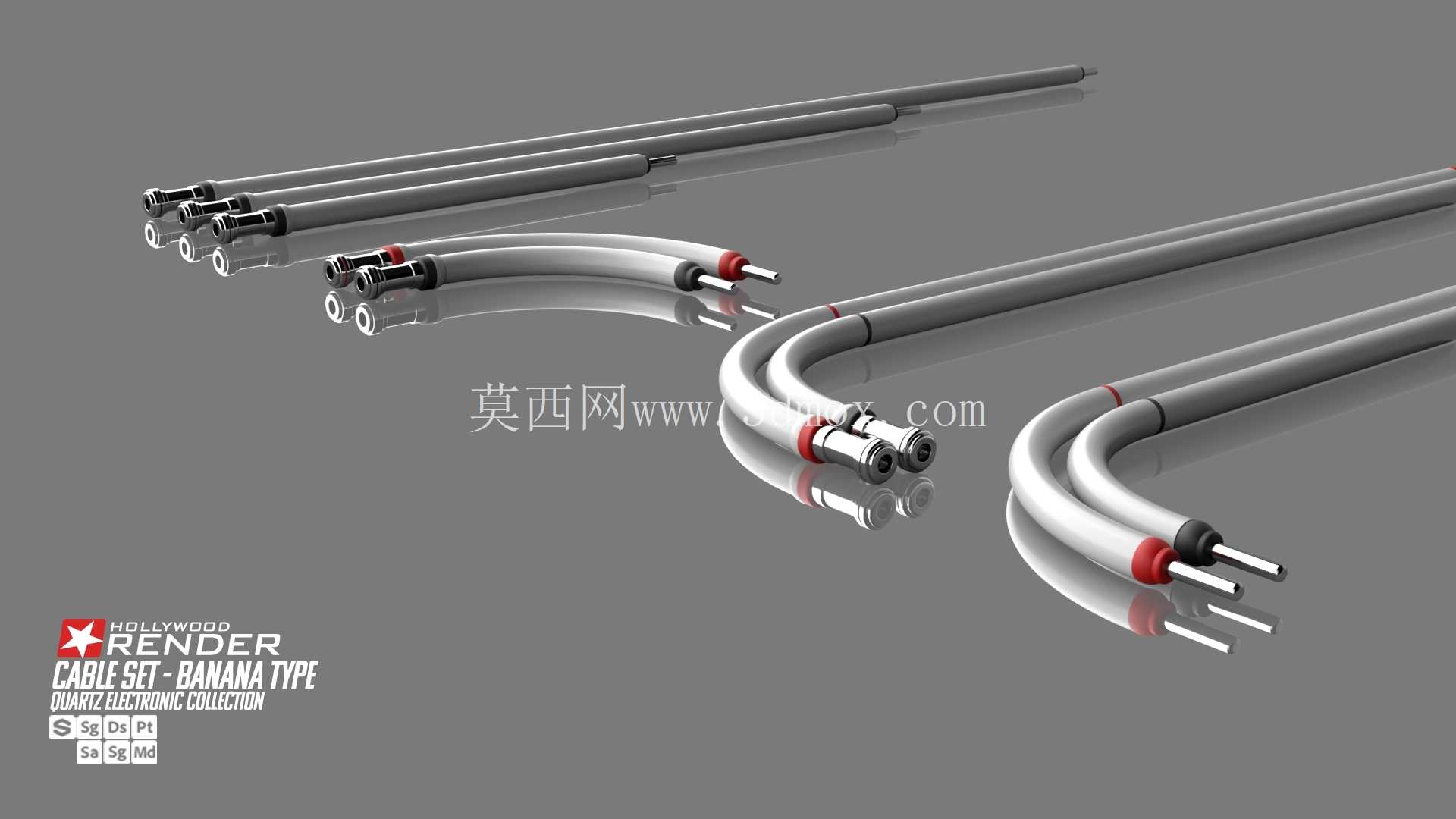

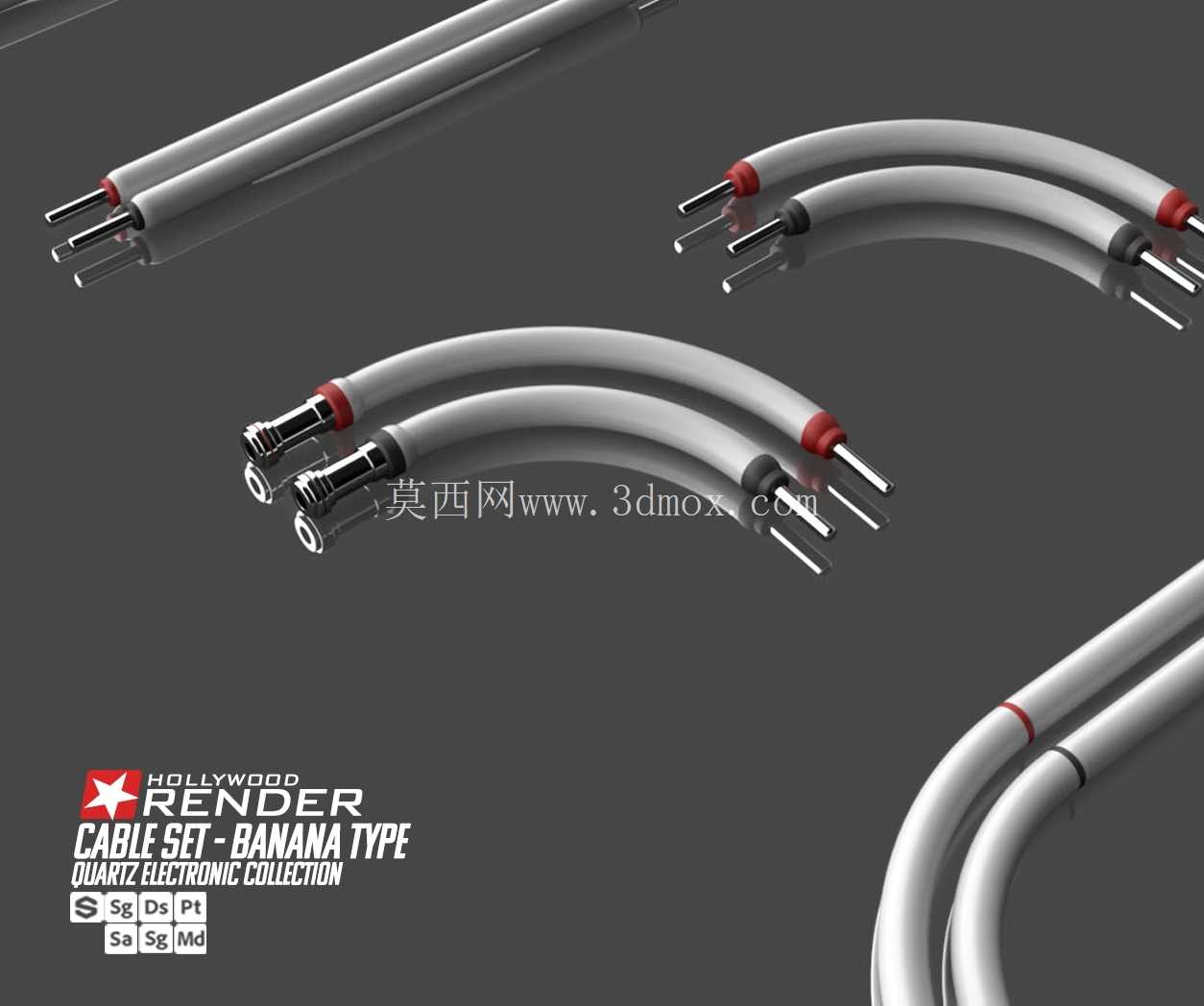

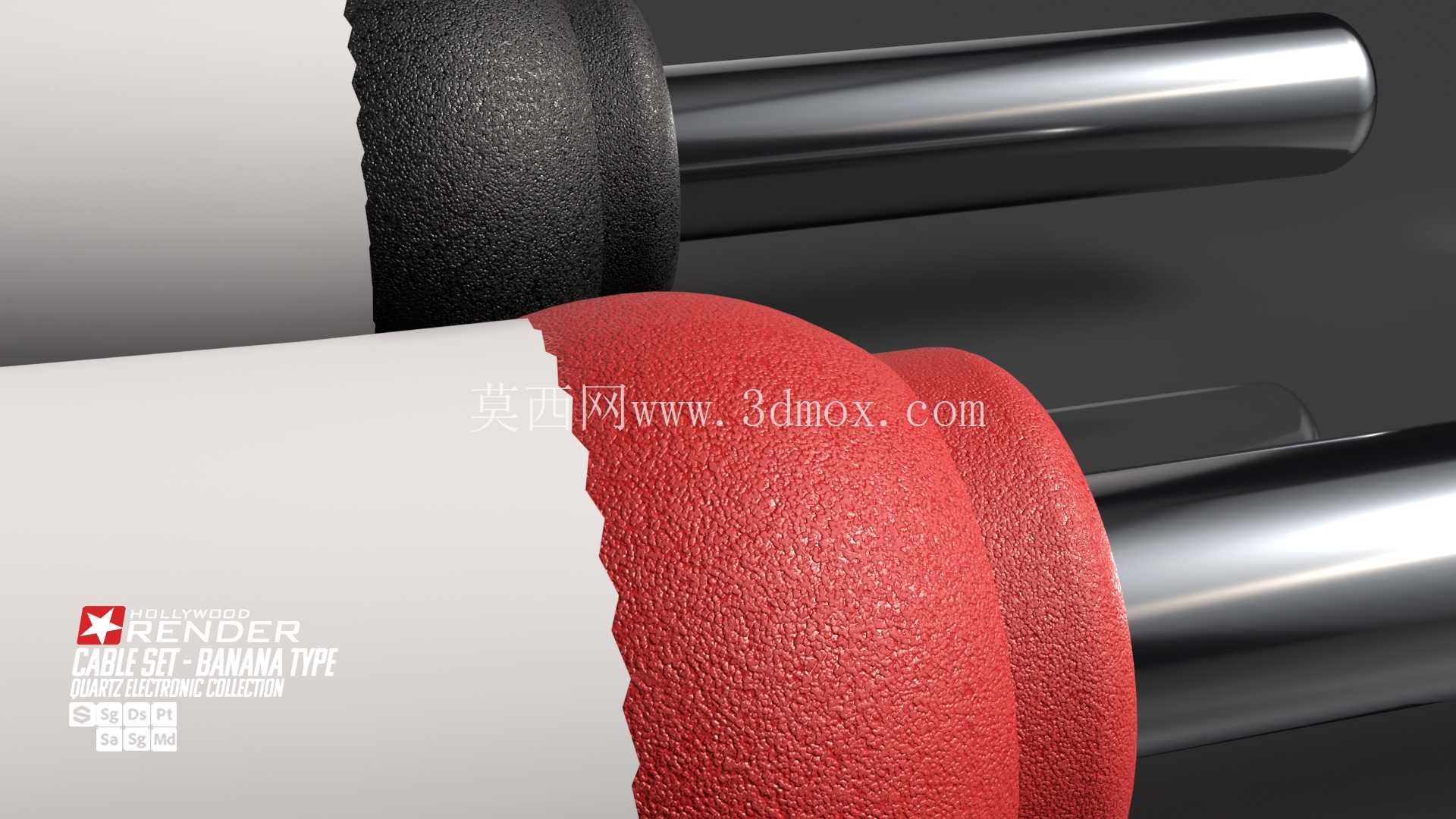

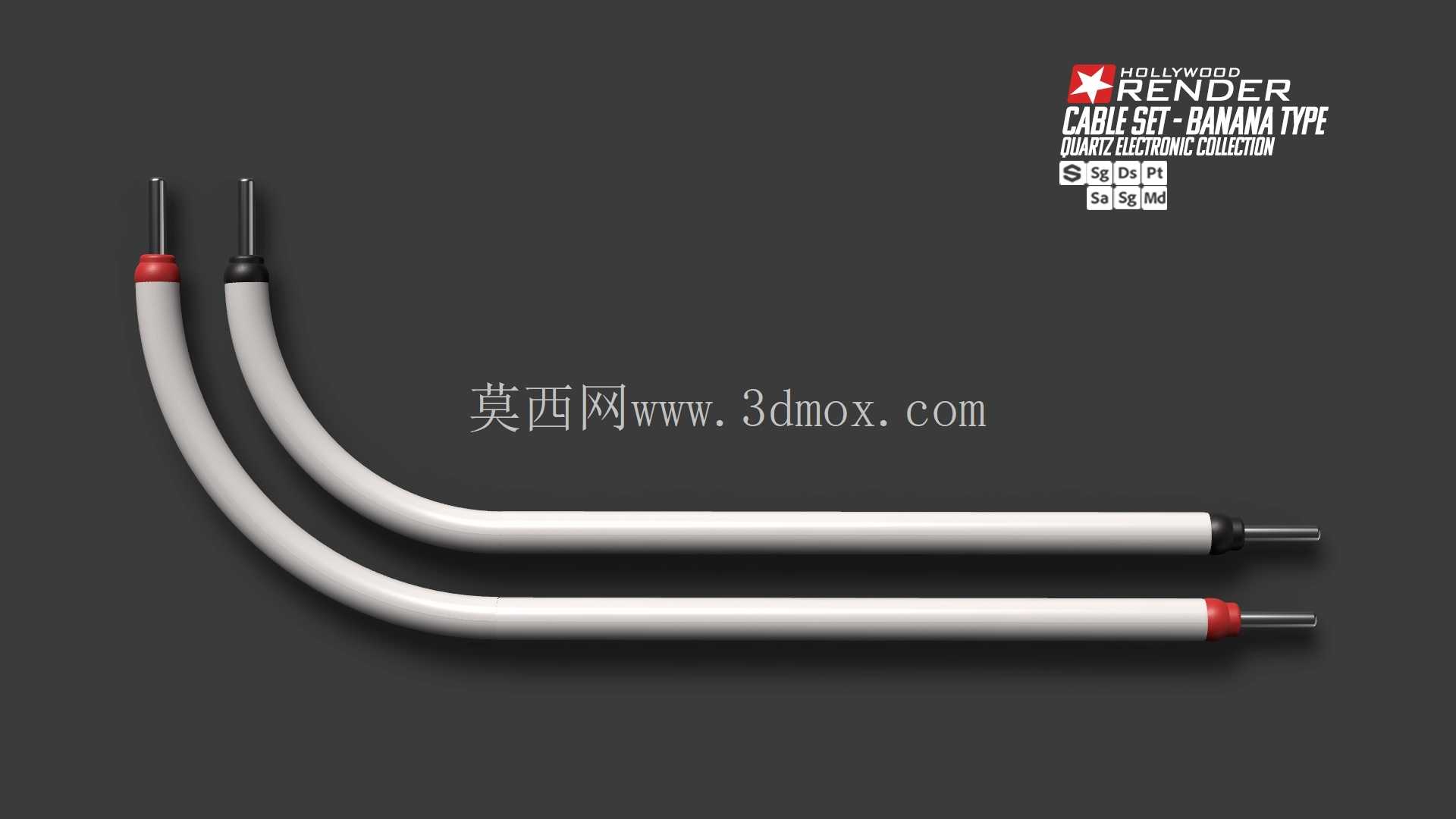

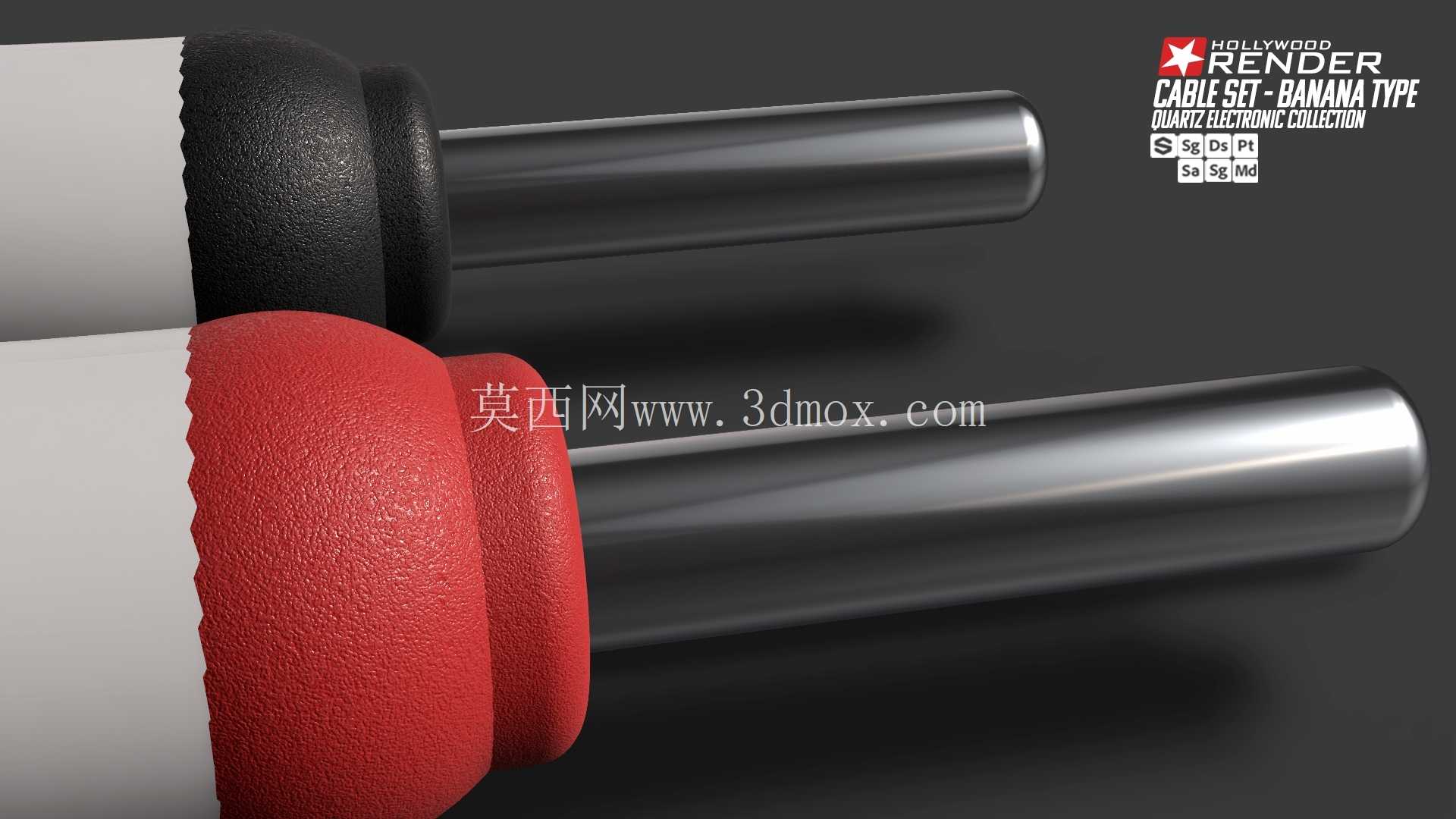

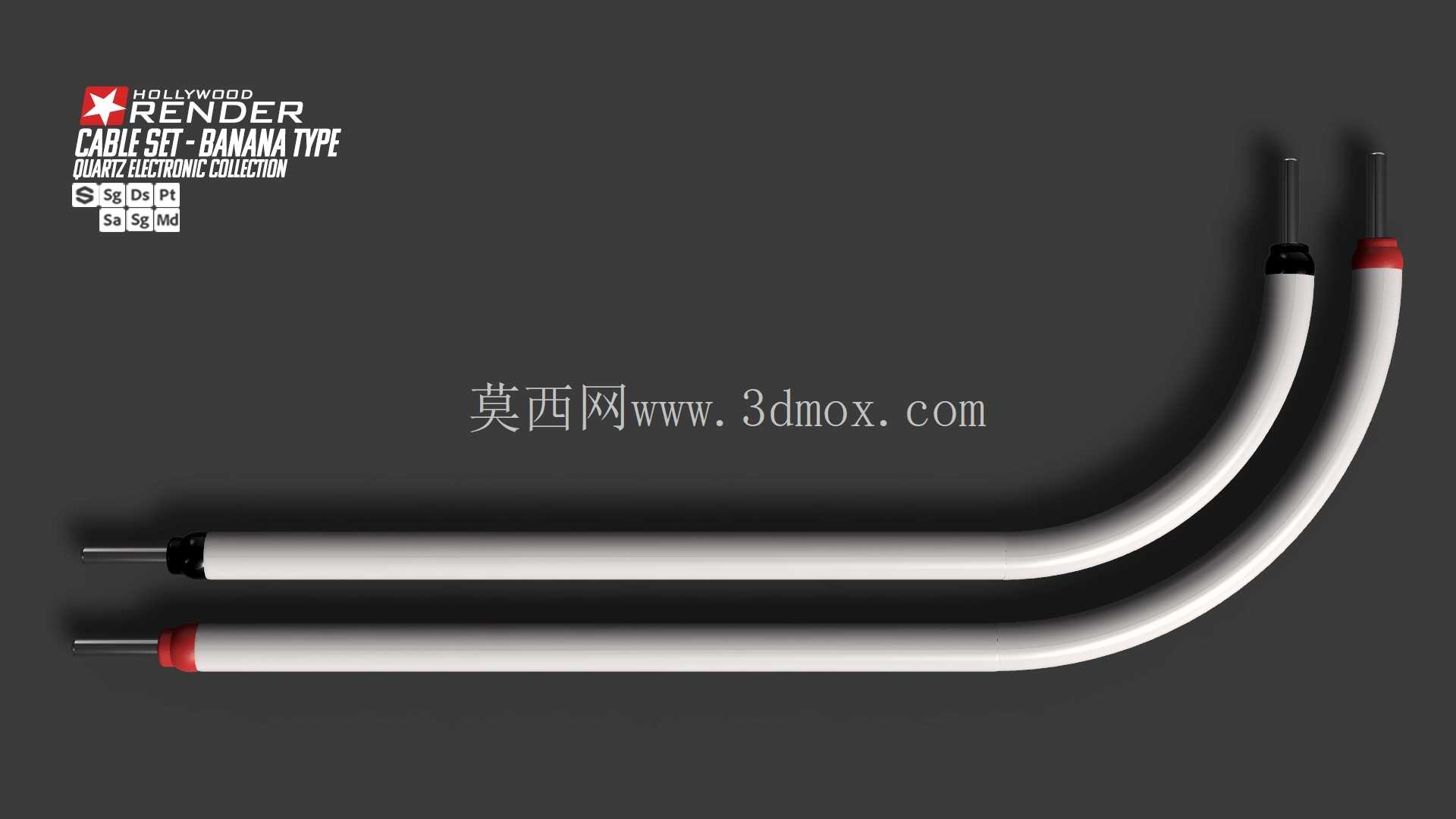

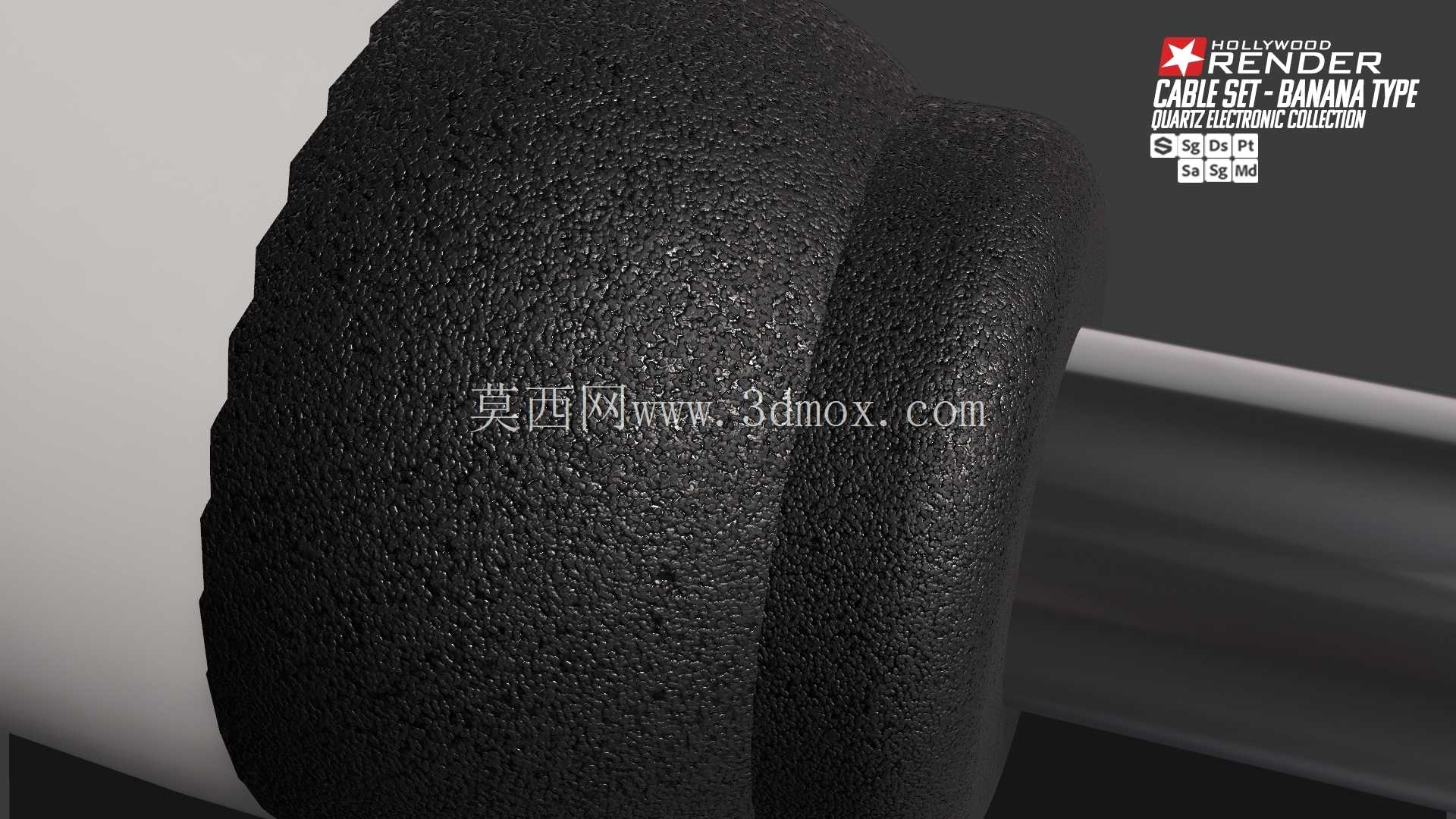

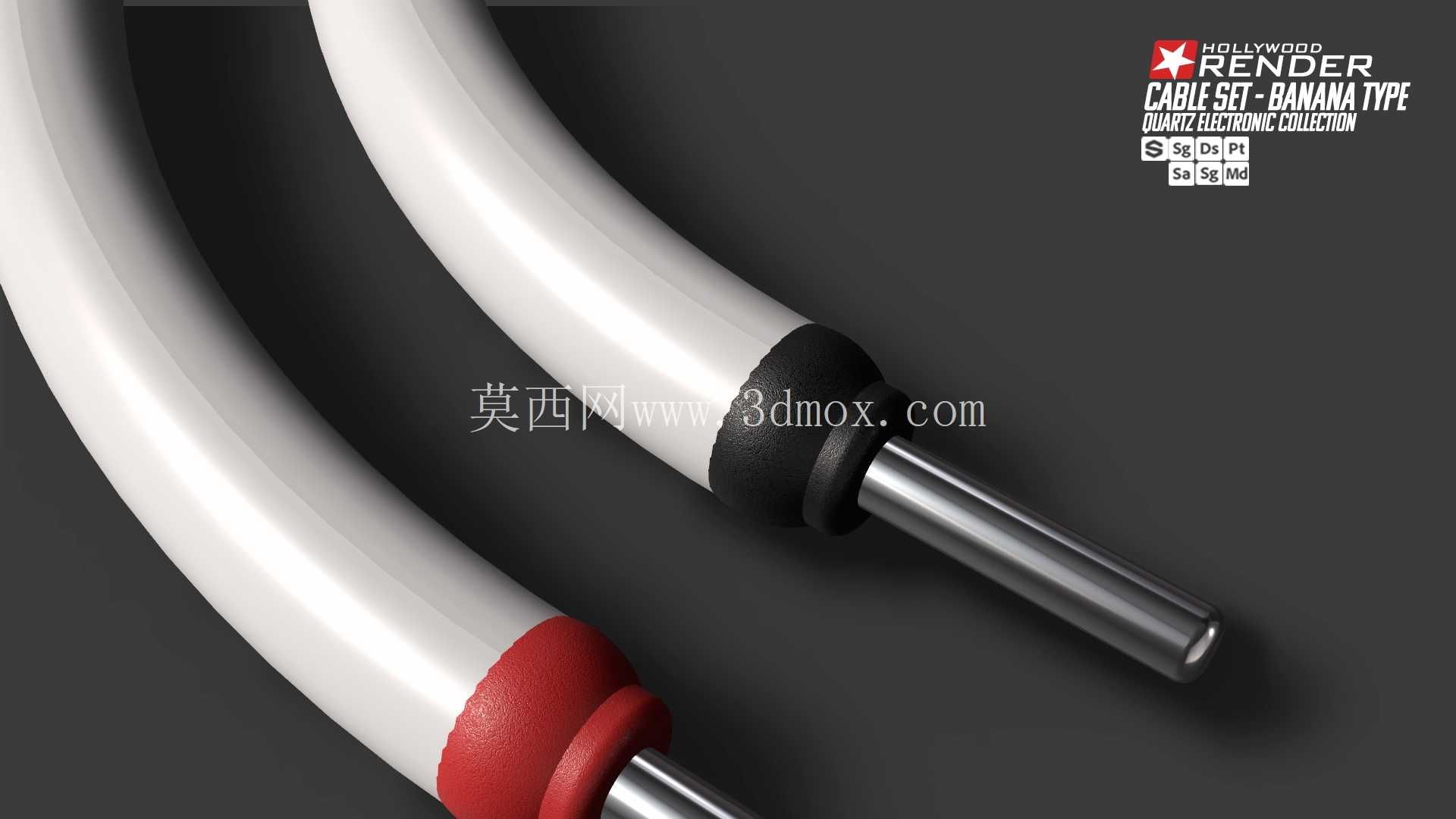

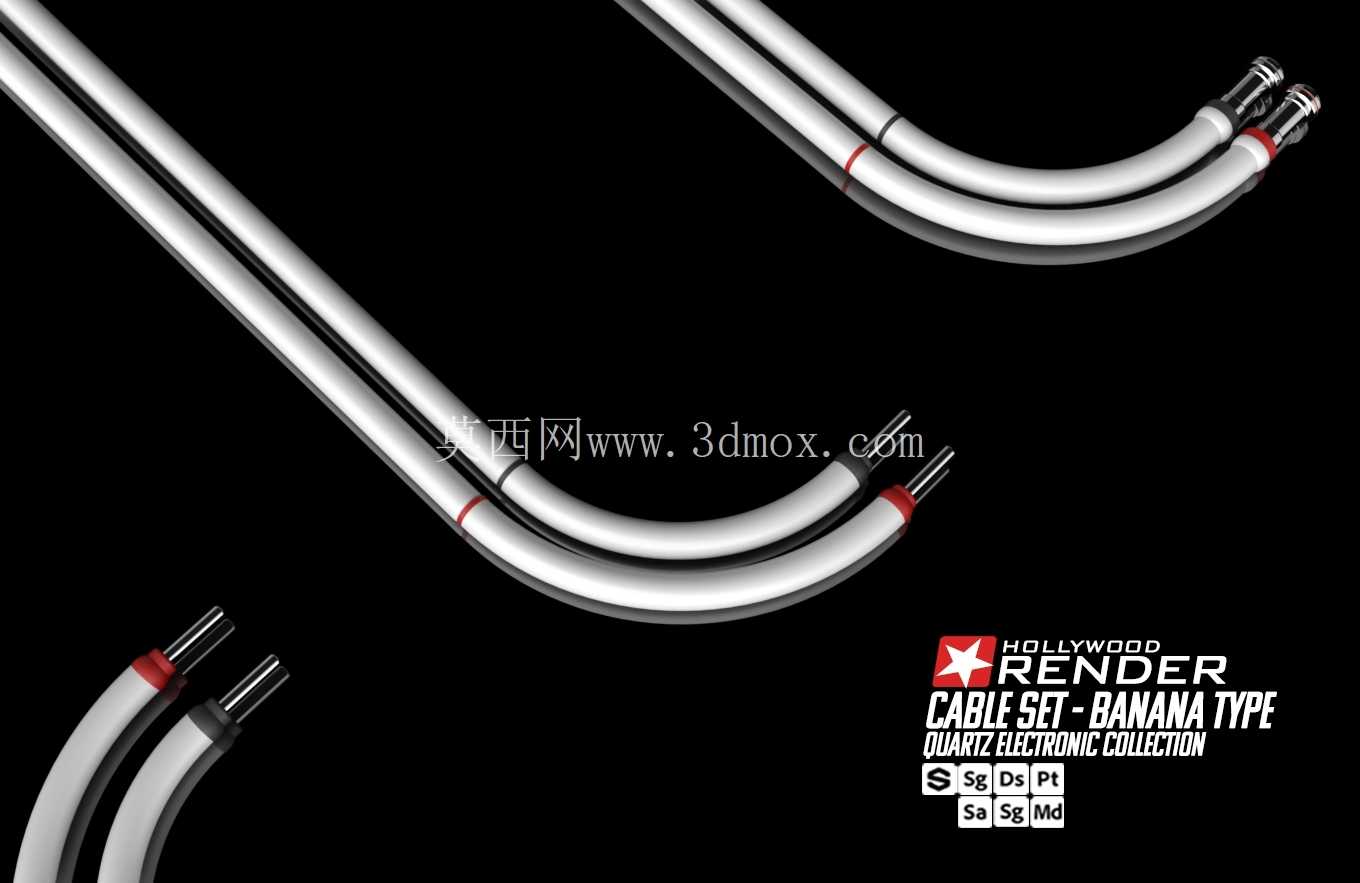

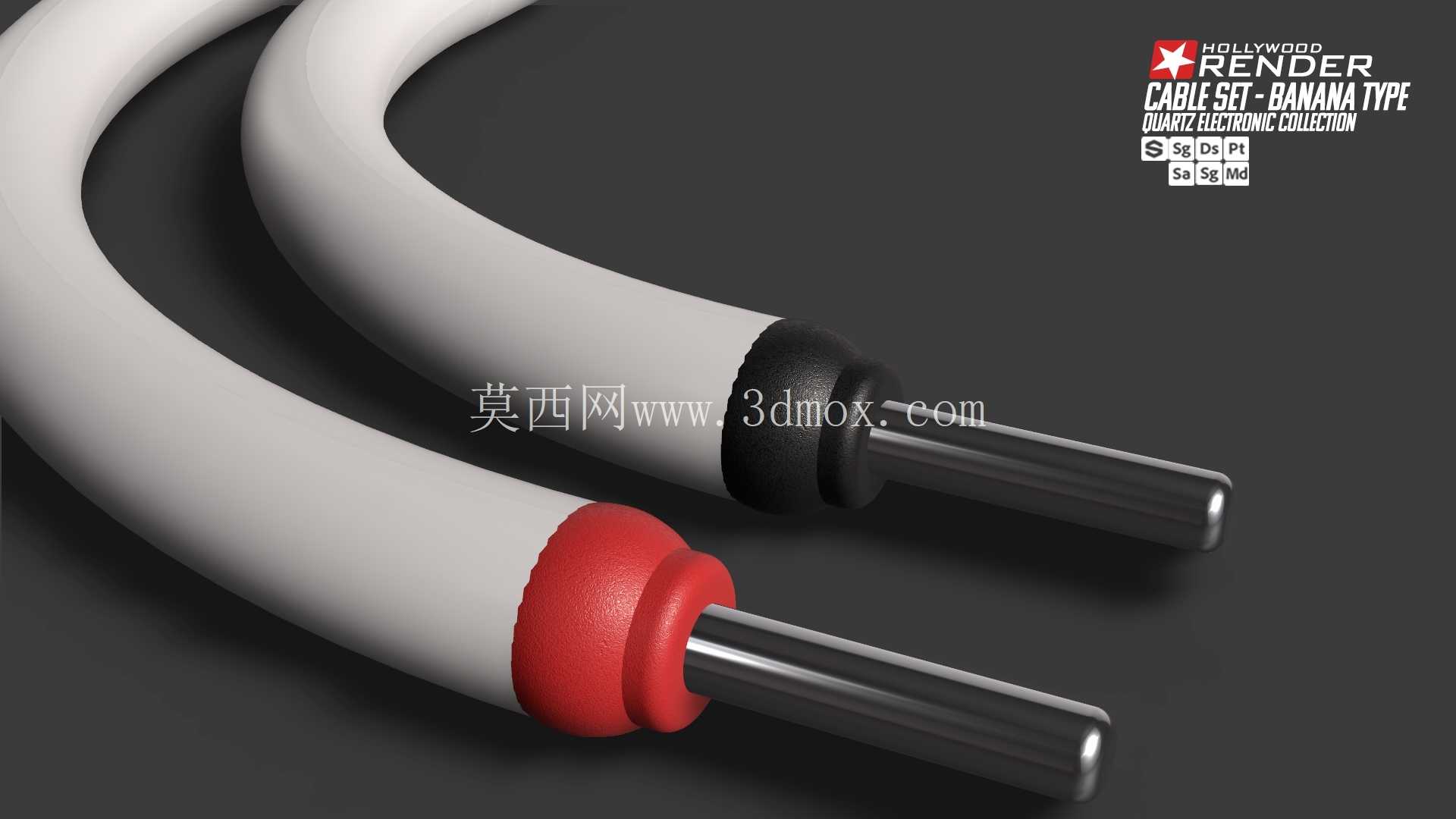

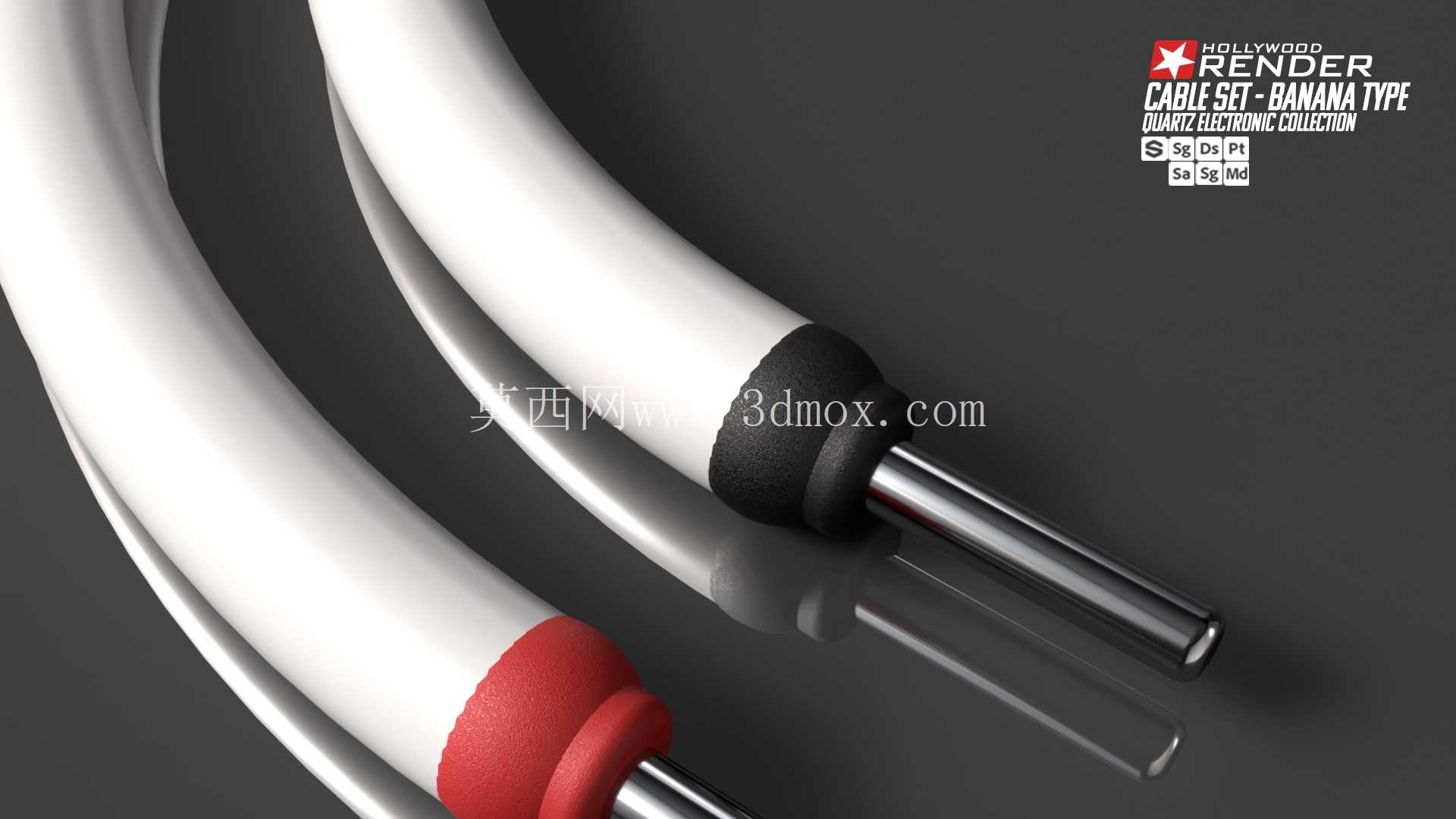

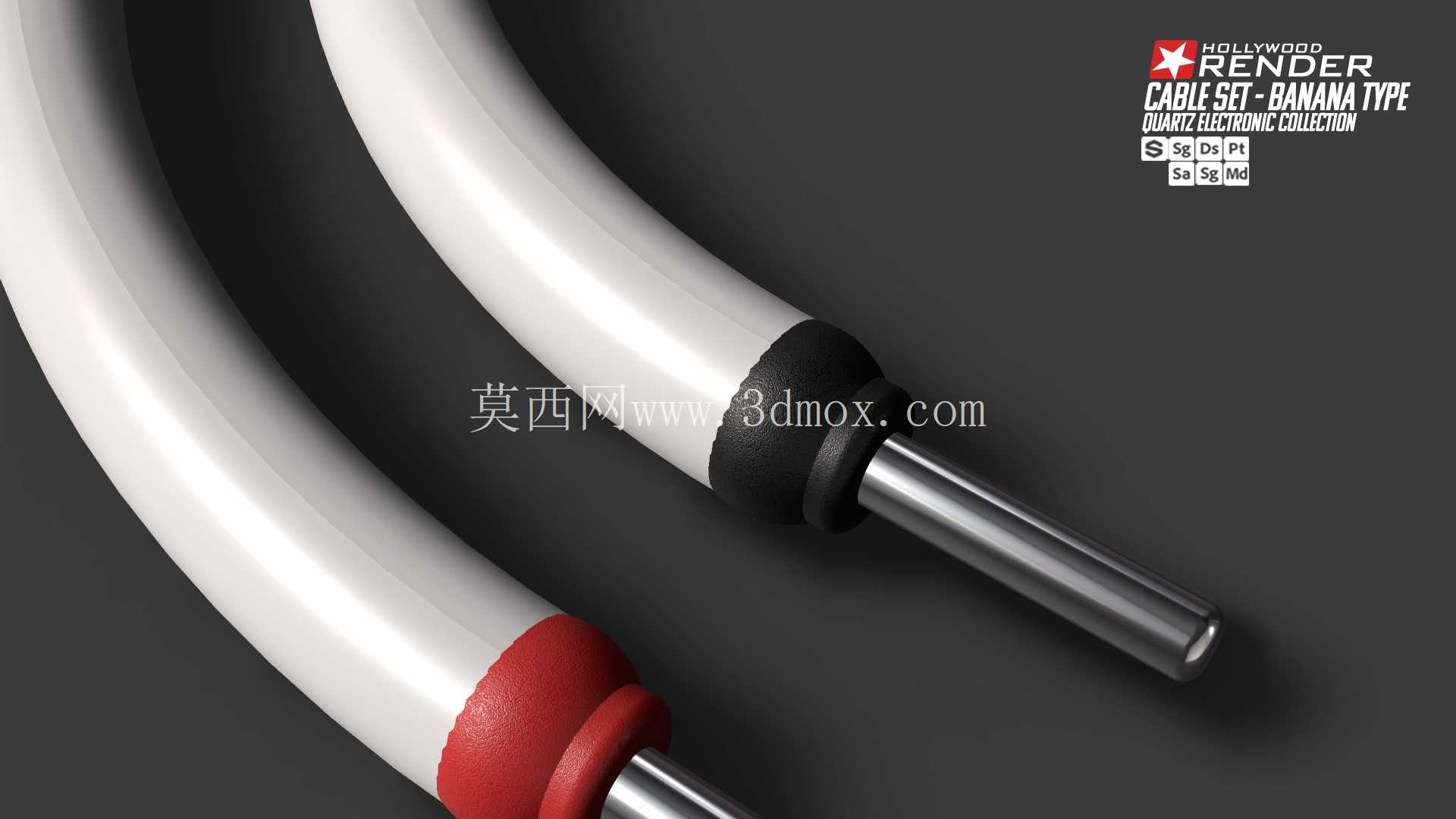

　　从结构设计逻辑来看，这款电缆组件采用了对称双缆并行的弯角成型结构，弯角处做了圆弧过渡处理，弯曲半径控制在合理区间，既保证了线缆内部芯线不会因为弯折出现应力集中，也能让线缆在贴近设备侧壁安装时保持规整的走线形态，不会出现线缆翘起、干涉周边元器件的问题。端部的香蕉插头采用了标准的接触尺寸，插合面的接触件做了弹性收口设计，插入配套插座后能保持足够的接触压力，减少接触电阻带来的发热问题，插头尾部和线缆护套的衔接位置做了压合加固，能承受常规插拔时的拉拽力，避免芯线和插头接触件出现脱开的故障。

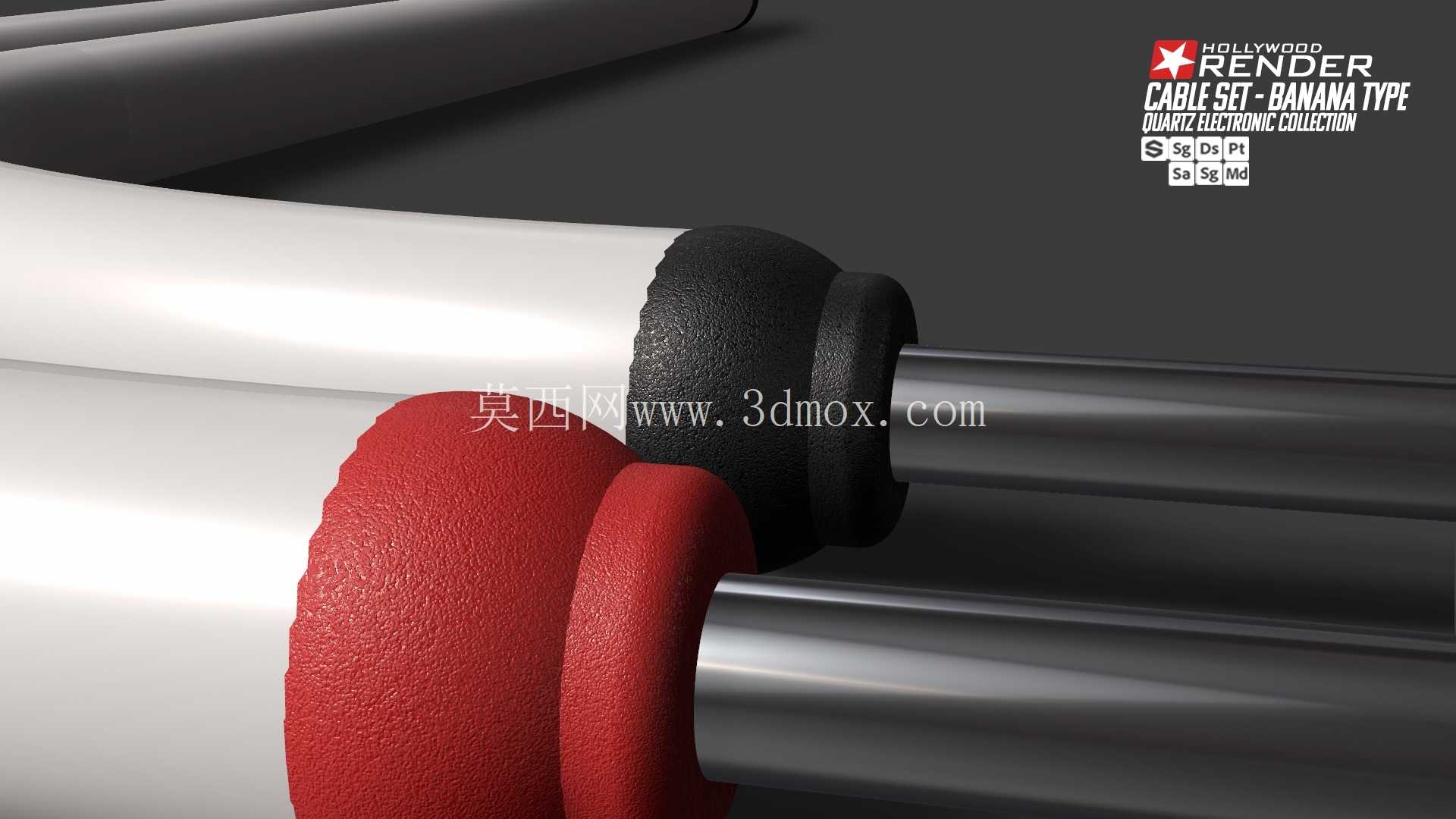

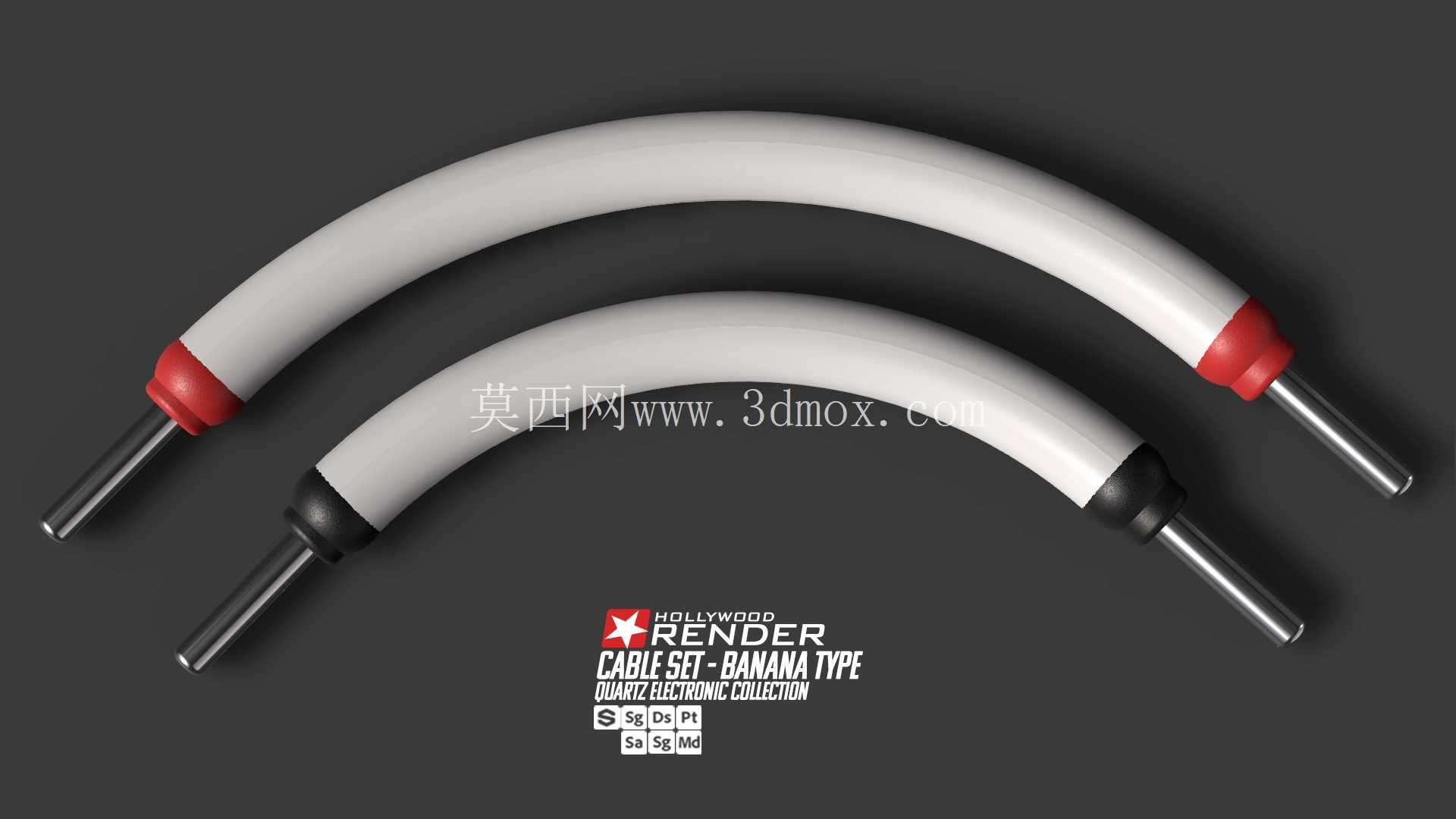

　　线缆外层采用了双色绝缘护套设计，不同的护套颜色对应不同的极性，接线时能快速区分正负极或者信号回路，减少接线错误的概率。护套材质选用了耐磨的柔性绝缘材料，日常使用中反复弯折也不会出现护套开裂、绝缘性能下降的问题，同时材料本身具备一定的耐温性能，在设备内部常规的工作温度环境下不会出现软化、变形的情况。从安装边界来看，这款弯式电缆的弯角高度、插头伸出长度都做了适配性设计，在安装到设备面板的香蕉插座上时，弯角部分和设备面板之间预留了足够的手指操作空间，插拔时不需要额外工具就能完成操作，同时线缆引出方向平行于设备面板，不会额外占用设备外部的垂直空间，对于堆叠放置的实验设备、紧凑安装的机柜内部布线来说，这种结构能大幅提升空间利用率。

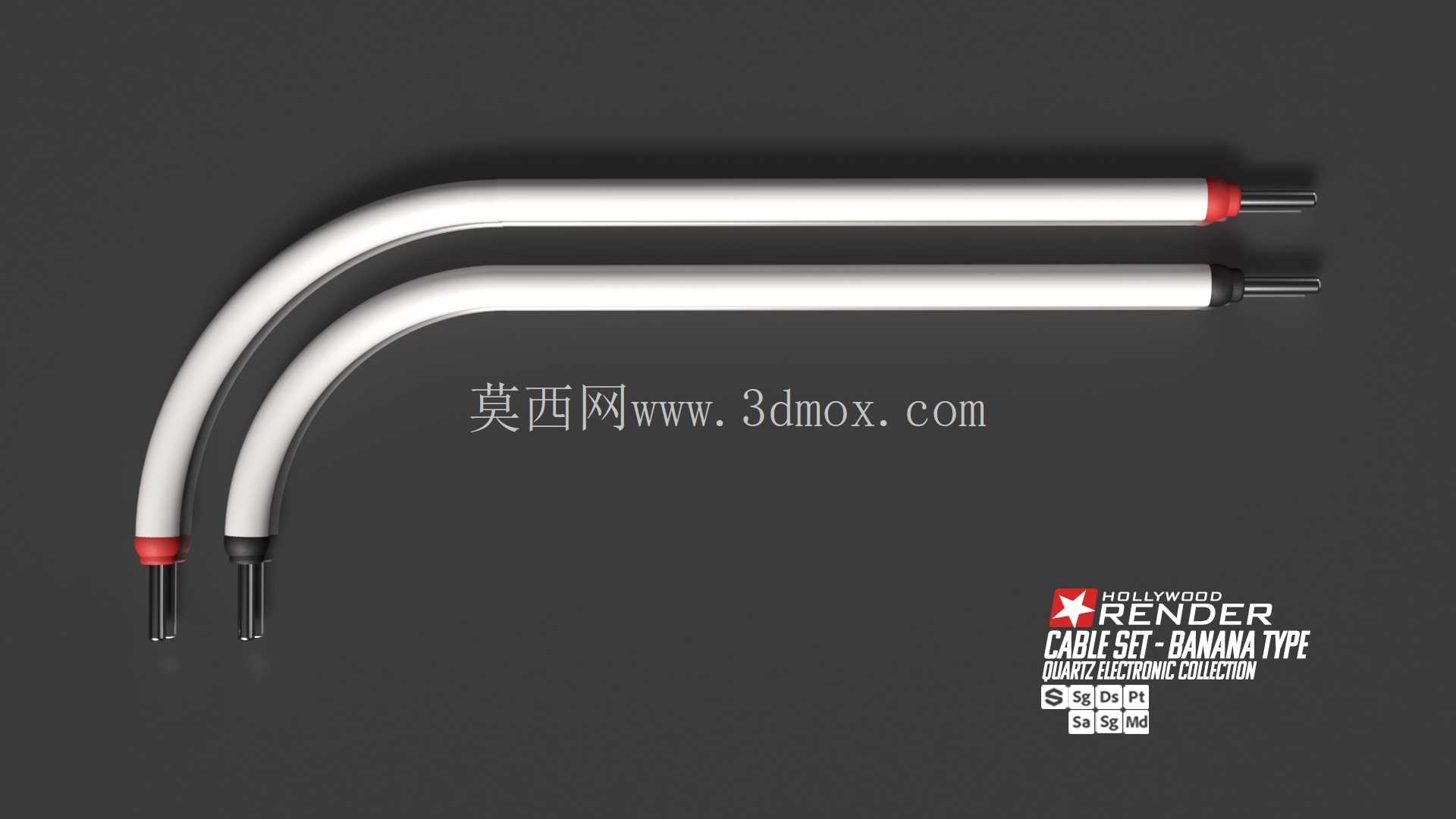

　　在实际选型应用中，这类电缆组件的弯角角度是核心设计参数，90度的弯角结构刚好适配大部分设备侧壁、面板内侧的走线需求，不需要现场对线缆做二次弯折定型，避免了现场施工时破坏线缆内部结构的风险。双缆并行的结构也让布线更加规整，不需要额外的扎带固定就能保持两根线缆的相对位置，减少机柜内部的线束杂乱问题，日常维护时也能快速识别对应的回路，提升检修效率。从接触可靠性的角度出发，插头的接触件采用了导电性能优异的基材，表面做了防氧化处理，长期使用也不会因为接触件氧化出现接触不良、信号传输中断或者电压降过大的问题，对于需要长期保持连接的测试回路、固定安装的电源输出回路来说，这种稳定的接触性能是保障设备正常运行的关键。

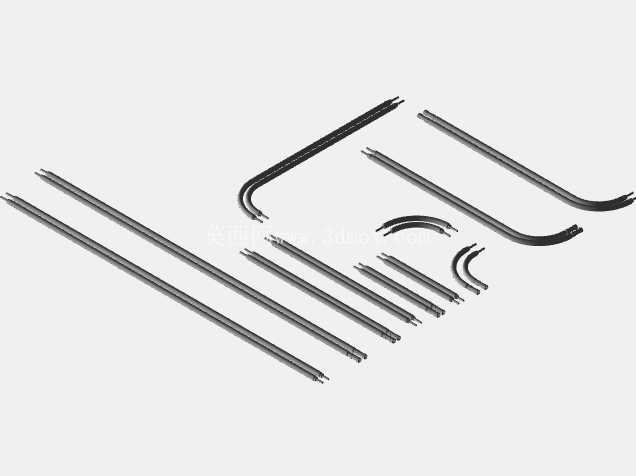

　　很多结构工程师在设计小型变压设备、实验电源的输出接线时，会直接选用这类成熟的电缆组件结构，不需要单独开模设计插头和线缆成型结构，既能缩短产品的开发周期，也能依托成熟的供应链保证部件的一致性和可靠性。在三维建模过程中，这类组件的建模重点集中在弯角处的线缆形态还原、插头和线缆衔接位置的过渡结构处理，既要保证模型外观和实物一致，也要准确还原安装尺寸，方便在整体设备装配时做干涉检查，确认线缆引出后不会和周边的结构件、散热部件、其他接线端子产生位置冲突，提前规避生产装配时出现的布线问题。
