复古工业风双电源切换操作开关结构

　　做配电设备三维结构设计快十二年，经手的低压配电切换部件少说也有七八十套，这次拆解复现的这款双电源操作开关，是早年都市工业配电场景里很有代表性的手动切换结构，和现在常见的塑壳一体式ATS不一样，它的操作逻辑、安装边界、机械联锁结构都带着那个年代工业设计的务实感。

　　先讲实际应用场景，这类开关早年主要用在老城区商住混合楼的低压进线侧、小型厂区的备用电源切换回路，还有部分早期轨道交通站点的末端配电盘里，承担主电源与备用电源的手动带载切换功能——不像现在的自动切换开关依赖控制回路，这款纯机械结构的开关哪怕二次回路完全失电，操作人员也能通过操作手柄完成电源投切，在当年供电稳定性不足、备用电源多为小型柴油发电机组的场景下，这种纯机械联锁的结构可靠性反而比早期带电子控制的切换装置更高，不会因为控制板卡故障出现两路电源并列的恶性事故。

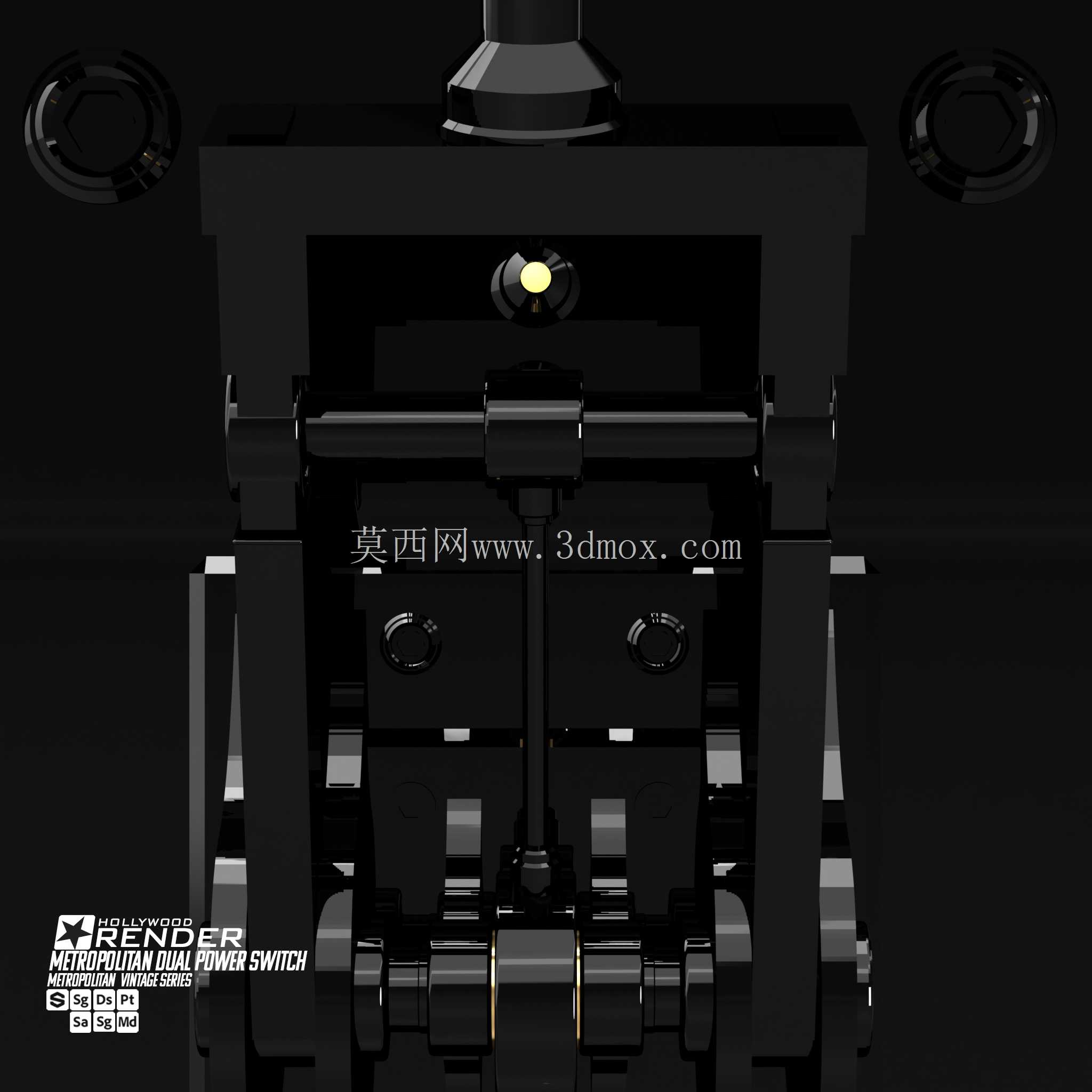

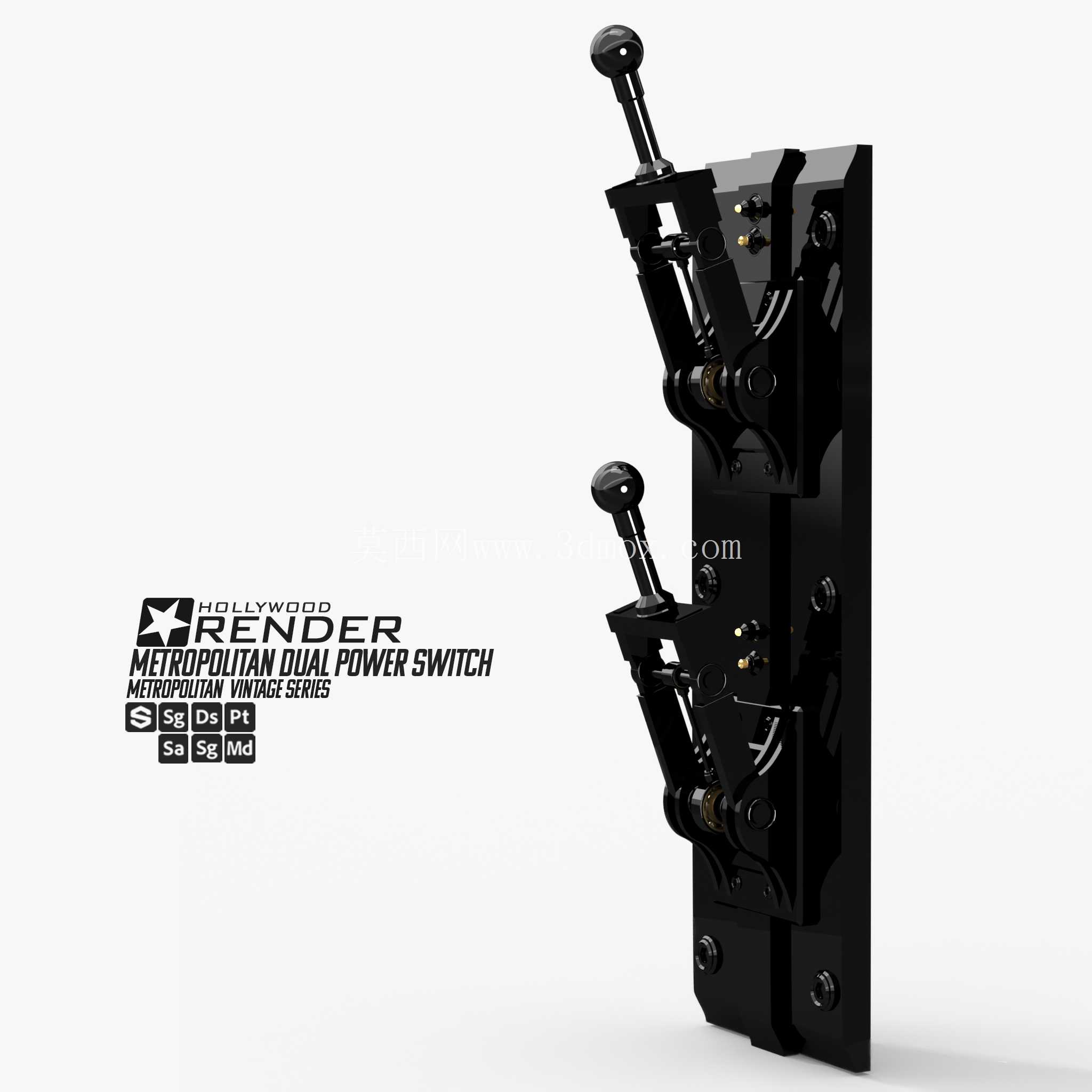

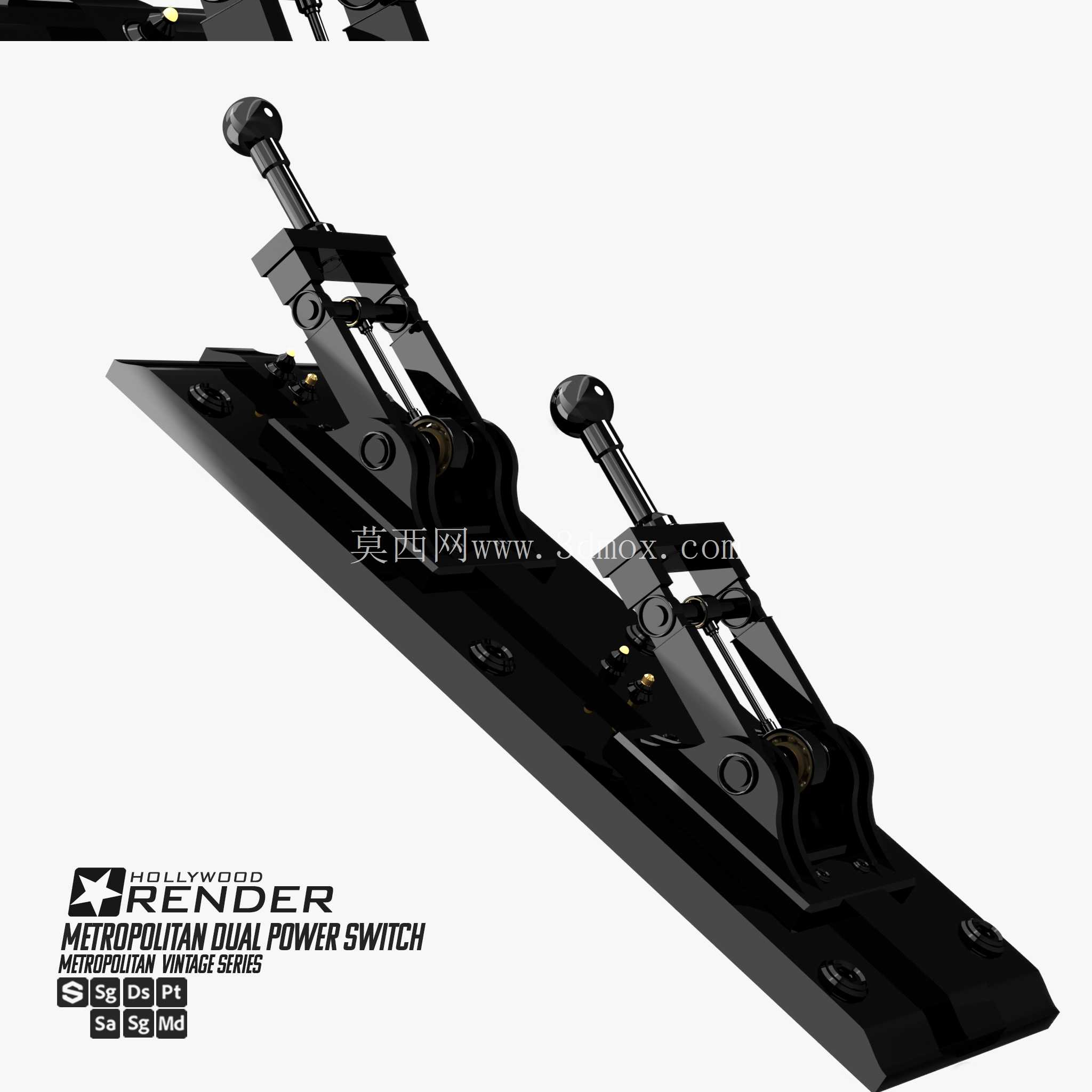

　　从功能特性上拆解，它最核心的设计就是双操作杆的机械互锁结构，两个操作手柄分别对应常用电源、备用电源的合闸位置，内部的连杆机构做了硬联锁：当其中一侧手柄处于合闸位时，另一侧手柄会被机械卡位完全锁死在分闸位置，哪怕操作人员误操作也没法同时合上两路电源，从机械结构根源上杜绝了反送电、电源并列的风险。操作杆的阻尼设计也很有讲究，扳动过程中过死点的位置有明显的阻尼反馈，合闸到位后会有清晰的卡位触感，不需要额外的位置指示，操作人员靠手感就能判断是否合闸到位，这在光线不足的配电间、应急操作场景下非常实用。

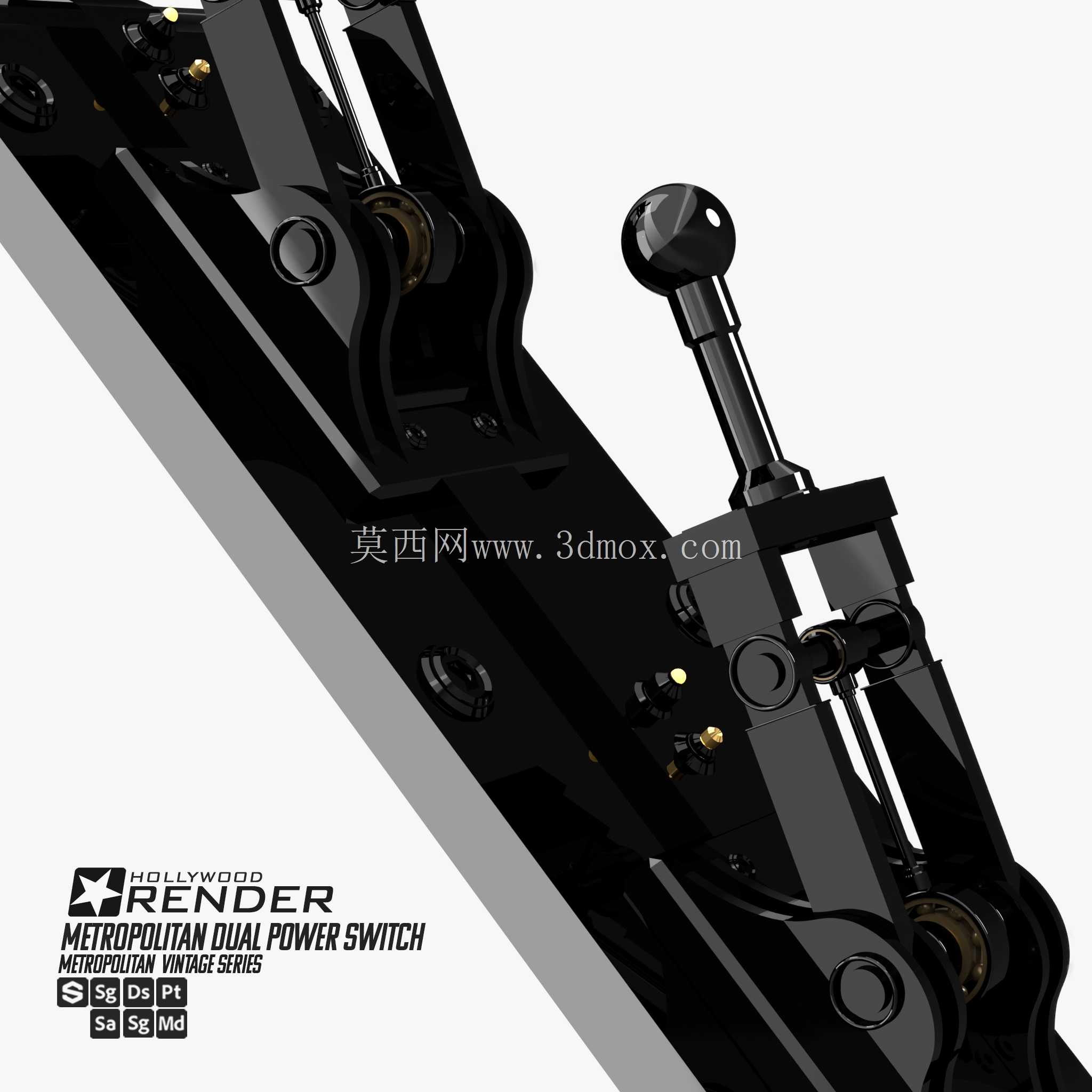

　　再讲设计思路，整个开关的结构完全围绕“可靠、易维护”两个核心做的，没有多余的装饰性结构，外露的部件全是功能件：安装背板是整块冷轧钢板冲压成型，所有操作连杆、转轴、触点组件都直接固定在背板上，安装的时候只需要把背板固定在配电盘的安装梁上，不需要额外的安装支架，后期维护的时候拆开正面的护板就能直接看到所有传动部件，触点烧蚀了可以单独更换触点组件，转轴磨损了可以直接换铜套，不需要整体更换开关，在当年配件供应不算充足的环境下，这种模块化易拆解的设计能大幅降低运维成本。操作手柄做了防滑的滚花处理，手柄长度经过力矩计算，普通人用正常腕力就能完成带载分合闸，不需要额外加力杆，同时手柄的长度也做了限位，避免力臂过长导致操作力矩过大损坏内部触点。

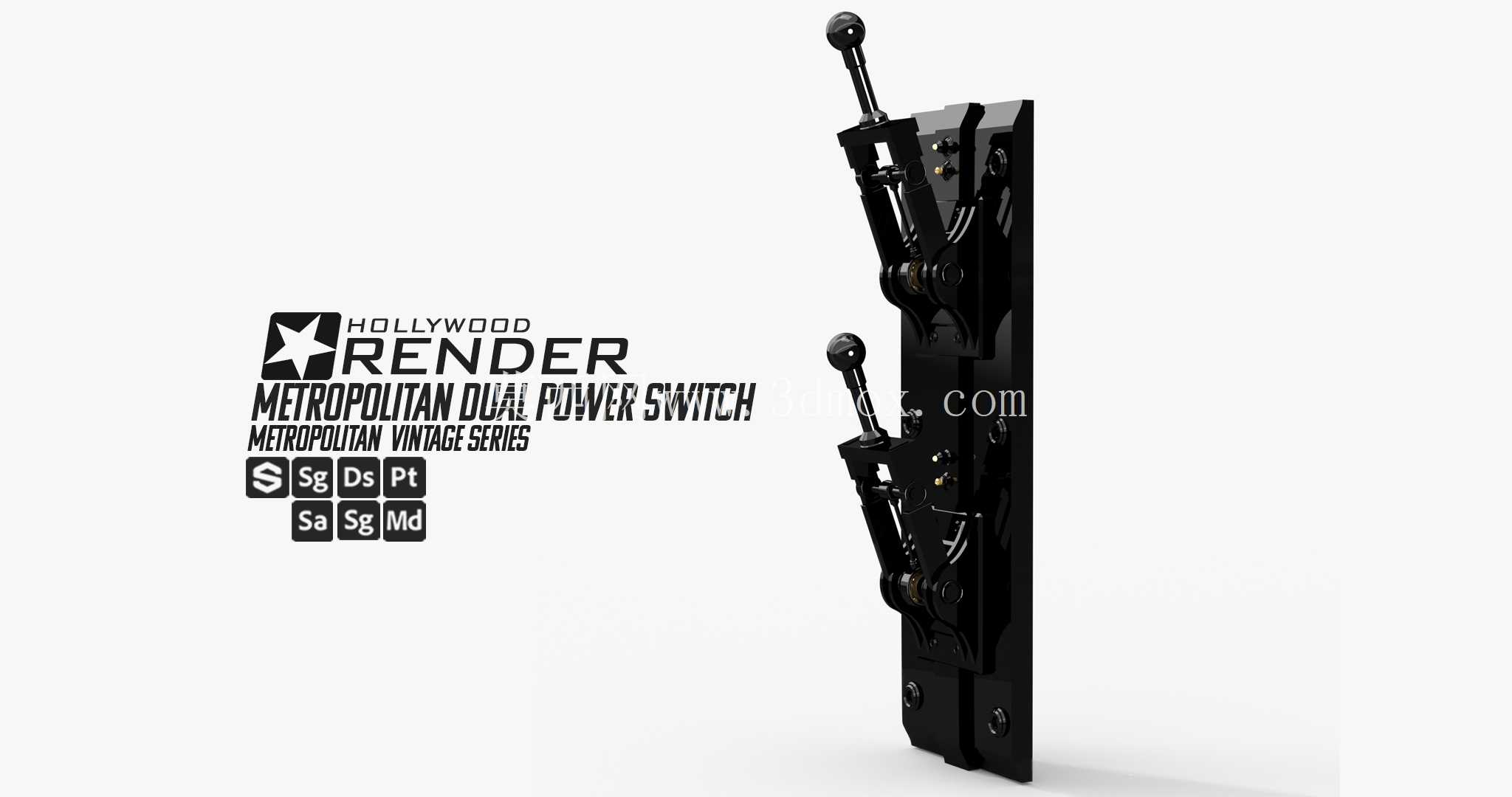

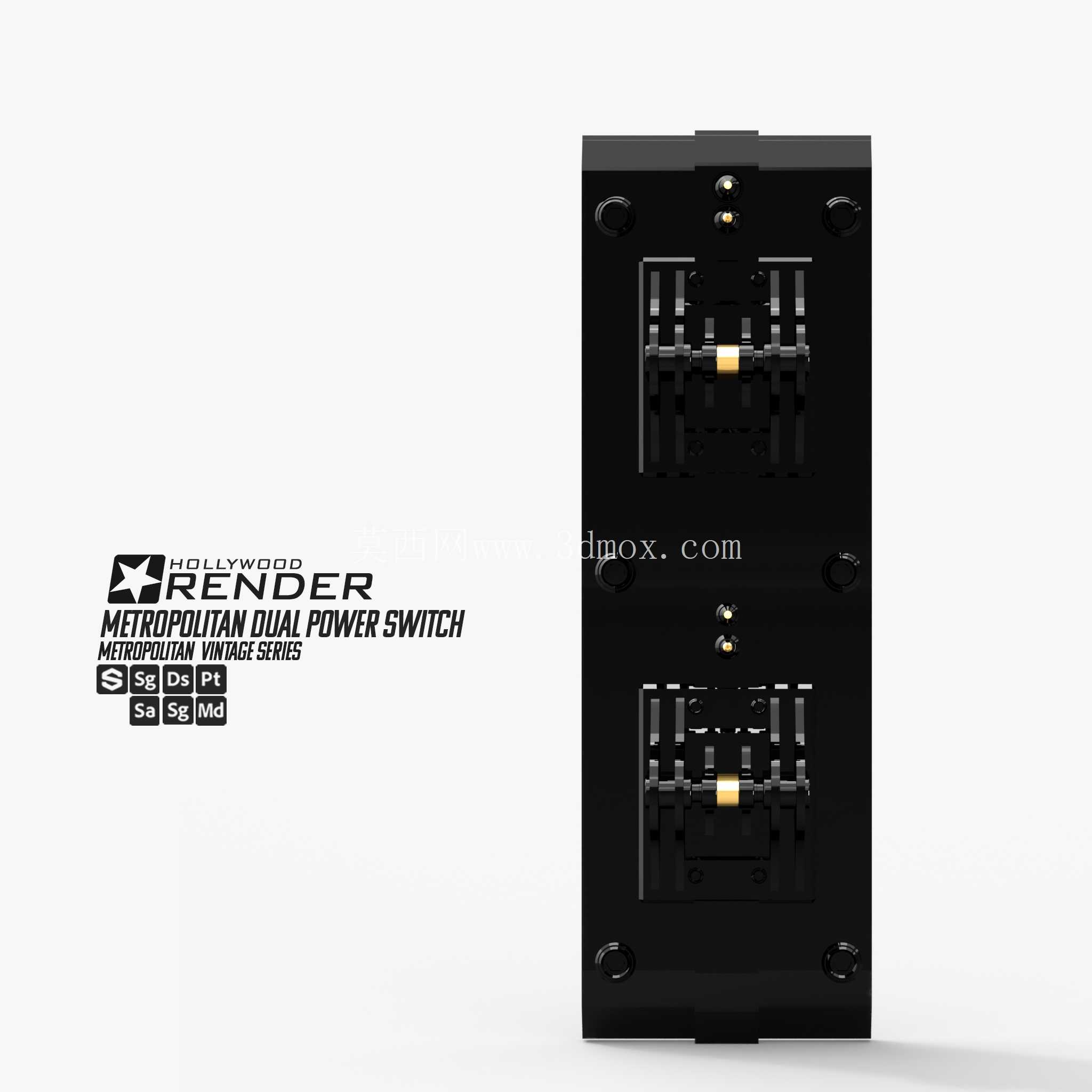

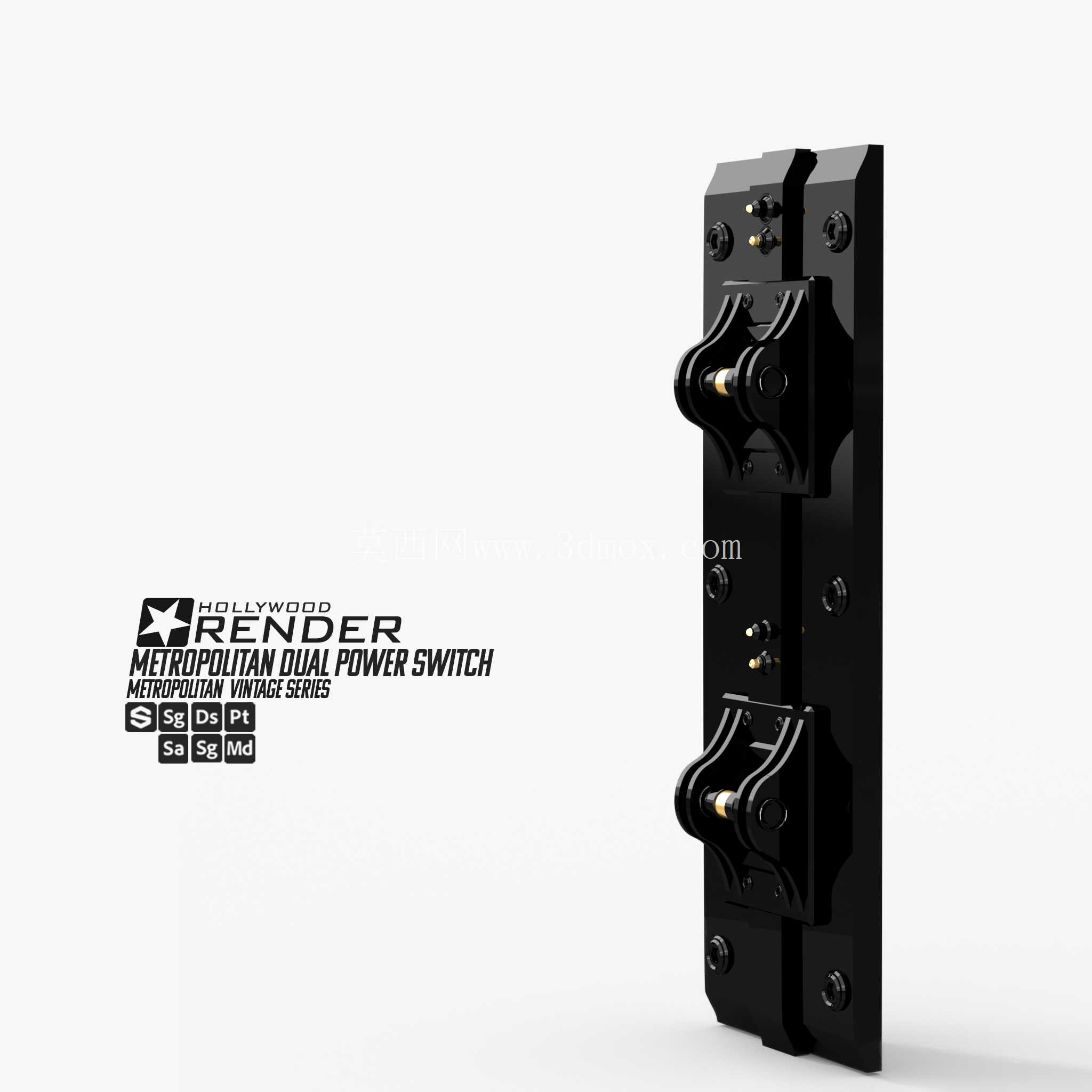

　　关于外形尺寸与安装边界，这款开关属于立式垂直安装结构，整体宽度控制在180mm以内，垂直安装高度大概620mm，厚度方向突出安装背板的尺寸不超过120mm，适配当时主流的低压配电盘安装空间，安装孔位是上下两排共四个φ11的圆孔，孔距是标准的150mm垂直间距、120mm水平间距，和当时多数同容量等级的隔离开关安装孔位兼容，替换旧开关的时候不需要重新在配电盘上打孔，能大幅缩短停电改造的时间。接线端的位置做了内凹设计，接线端子距离安装背板的边缘留有足够的安全距离，接16平方的铜芯线时，线鼻子的弯曲半径完全不会碰到配电盘的金属外壳，电气间隙能满足低压配电的安全规范要求，不需要额外加绝缘隔板。

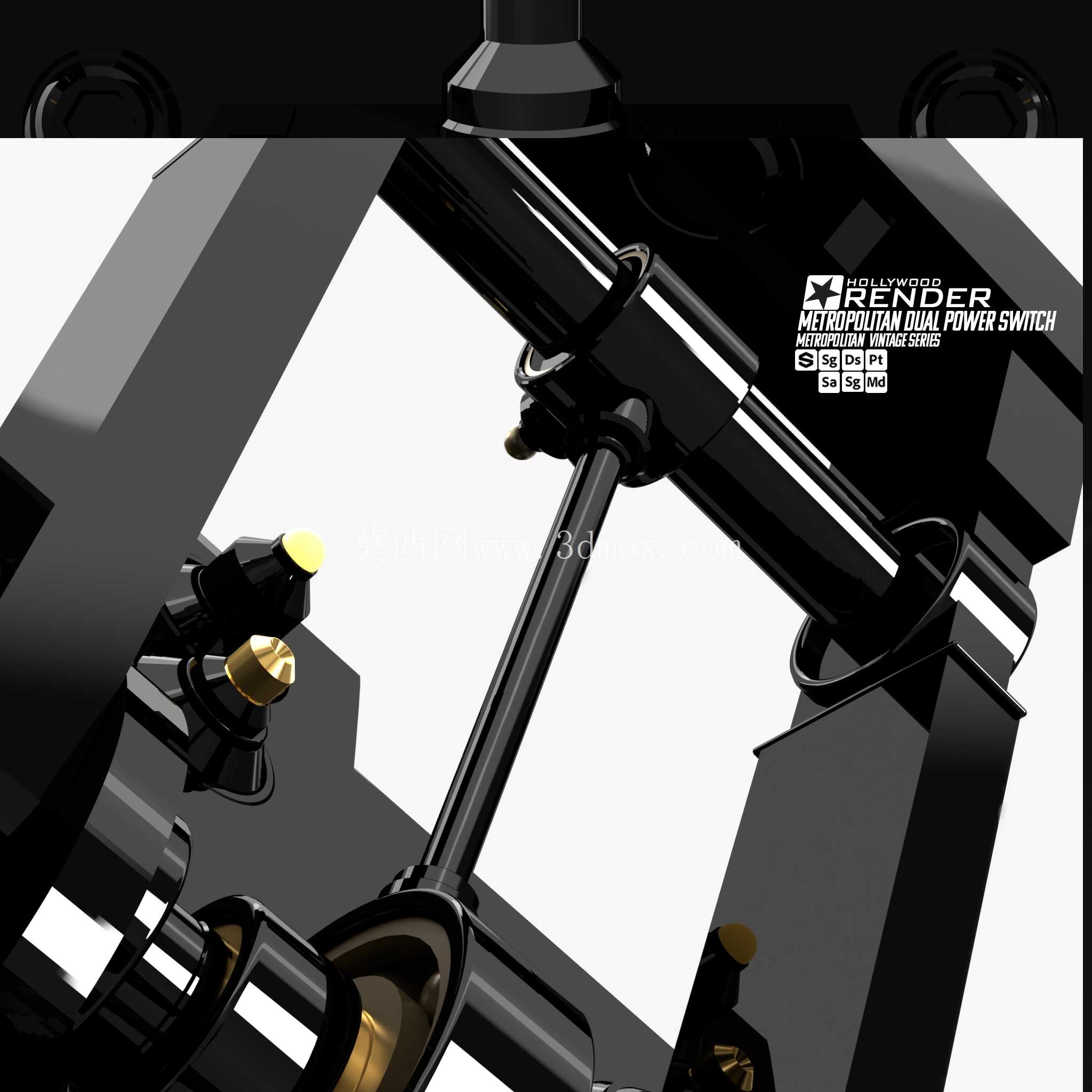

　　实际建模的时候要特别注意几个配合公差：操作转轴和背板上的安装轴套之间的间隙要控制在0.1mm到0.15mm之间，间隙太大操作的时候会有明显晃动感，间隙太小长期使用积灰之后会出现卡涩；联锁滑块的行程要和两个手柄的转动角度完全匹配，分闸位置预留3度的超程，避免零件加工误差导致联锁失效；触点的接触压力要通过弹簧的压缩量来保证，建模的时候要把弹簧的预压行程算进去，保证合闸状态下触点接触压力足够，不会因为接触电阻过大导致发热。另外这款开关的外观做了复古工业风的涂装处理，黑色的哑光漆面搭配金属原色的操作连杆，现在很多做工业风空间改造的项目也会用这类复刻结构做装饰性配电部件，所以建模的时候外观面的分模线、螺丝头的细节都要做写实处理，不能做简化，不然渲染出来的质感会差很多。

　　从结构设计的角度看，这款开关没有用什么复杂的零件，全是连杆、转轴、弹簧、卡位块这些基础机械结构，但就是这些基础结构的参数匹配、公差配合做得到位，才能在配电场景下用二三十年不出机械故障，这也是现在做结构设计最该借鉴的地方——不需要追求复杂的结构，把每个基础部件的功能、配合、可靠性做到位，就是好的工业产品。
