明纬UHP-500-24超薄开关电源结构设计

　　这款超薄型开关电源的三维结构设计，完全围绕工业现场紧凑安装空间的实际需求展开，在做结构排布时最先考量的是工控机柜内部的安装余量——很多中小型自动化设备的电控仓预留的电源安装深度往往不足100mm，传统同功率开关电源的纵深尺寸普遍在120mm以上，安装时要么挤占PLC、继电器模组的走线空间，要么被迫抬高电控仓盖板，因此这款产品在结构设计阶段就将整体厚度压缩到了行业同功率段的偏薄水平，壳体采用铝合金拉伸型材一体成型，侧面自带的散热鳍片和壳体是一体化结构，省去了额外加装散热片的装配工序，同时也避免了分体式散热片接触热阻过高的问题。

　　从实际应用场景来看，这款24V输出的500W功率电源，适配绝大多数工业现场的直流负载需求，不管是给传感器集群、小型伺服驱动模块、工控机主机还是现场的LED指示、电磁阀组供电，都能覆盖常规的功率冗余要求，设计时特意将输入输出接线端子排布在壳体的同一侧端面，现场接线时不需要在电源的两个方向预留走线空间，进一步压缩了安装所需的平面边界，端子旁预留的标识刻印位，在建模时就做了0.2mm的下沉深度，后续丝印参数标识时不会因为长期摩擦导致字迹脱落，端子的固定螺丝孔位做了内嵌式的铜嵌件预埋结构，避免现场接线时拧螺丝导致的壳体塑料柱开裂问题。

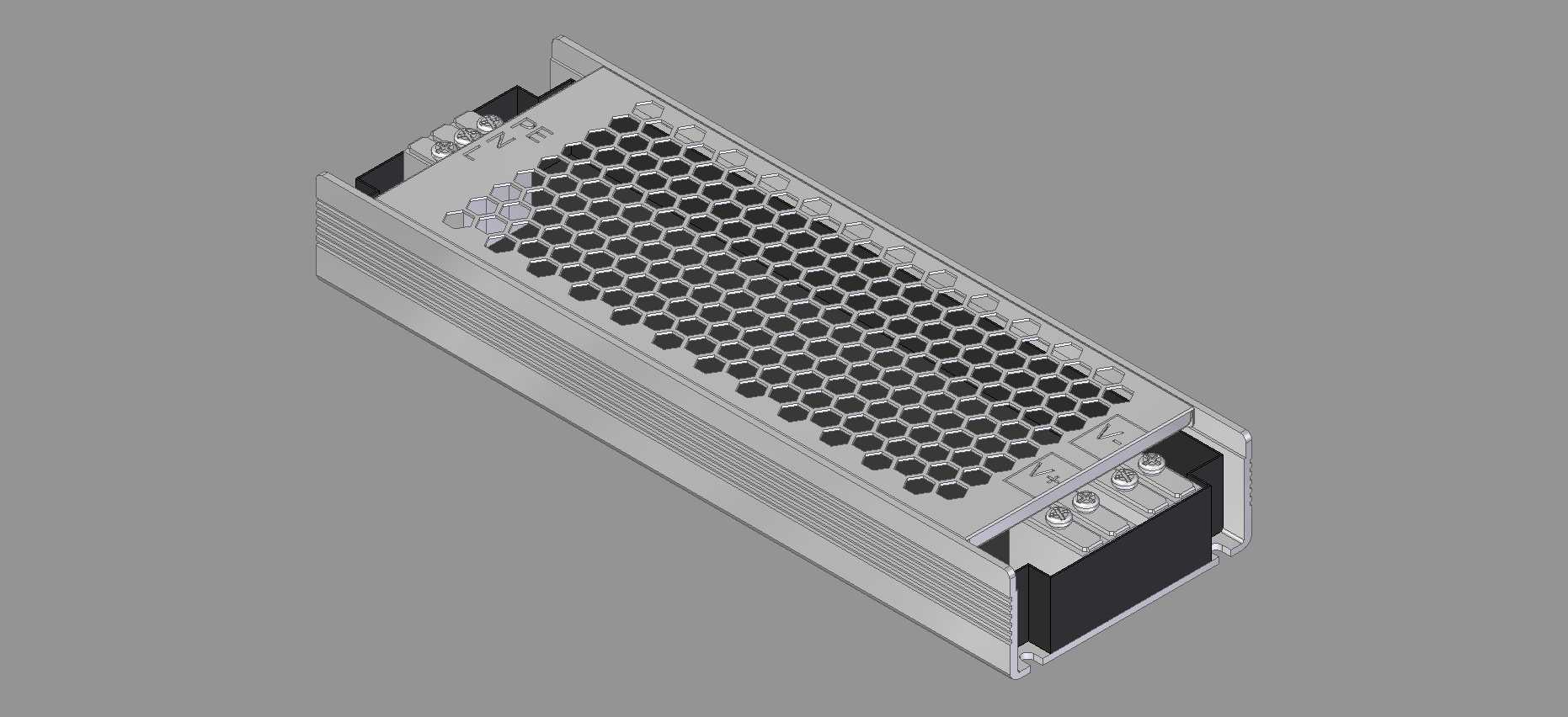

　　壳体上表面的蜂窝状通风孔是经过散热仿真优化的排布方式，和传统的圆形直通孔或者长条格栅孔相比，蜂窝结构在同等开孔率的情况下，壳体的结构刚性要高出30%以上，不会因为安装时的按压或者长期使用后的形变导致上盖板凹陷，同时蜂窝孔的导流方向刚好对应内部功率器件的散热路径，内部热量上升时可以顺着蜂窝孔快速导出，不需要额外加装高转速的散热风扇，也就避免了风扇积灰、轴承磨损带来的寿命短板，适合在粉尘浓度偏高、长期连续运行的工业现场使用。

　　在安装边界的设计上，壳体两侧的安装固定耳做了可弯折的预留结构？不，实际建模时是将安装孔直接做在壳体两端的延伸折边上，安装孔的长槽设计允许现场安装时有±2mm的位置调整余量，不需要在安装板上打孔时做到绝对的位置精准，降低了现场安装的加工精度要求，壳体内部的PCB板固定柱和型材壳体是一体挤出的，装配时只需要将PCB板对准柱位推入，打两颗固定螺丝即可完成内部固定，省去了额外加装塑料固定柱的物料成本和装配工序。

　　做这款电源的三维建模时，特意还原了内部功率器件的实际排布高度，确保壳体内部的安全电气间隙符合低压电气设备的安规要求，高压输入侧和低压输出侧之间预留了足够的隔离槽位，避免高低压之间的爬电距离不足带来的安全隐患，壳体两端的端盖采用卡扣加螺丝的双重固定方式，日常维护拆卸时不需要完全拧下所有螺丝，松开卡扣即可打开端盖检查内部保险管的状态，同时卡扣结构也避免了长期使用后端盖因为震动出现松动脱落的问题。

　　从设备选型的角度来看，这款电源的外形尺寸适配标准DIN导轨安装的配套卡扣尺寸，用户既可以采用螺丝直接固定在安装板上，也可以选配标准导轨卡扣卡装在电控柜的标准导轨上，两种安装方式的固定孔位在建模时就做了兼容设计，不需要额外开孔或者更换壳体，对于设备集成商来说，同一款电源可以适配不同的安装场景，减少了物料选型的种类，降低了备件库存的压力。

　　在细节结构上，壳体表面的阳极氧化层厚度在建模时也做了对应的工艺预留，氧化后的壳体表面绝缘性能可以满足安规要求，同时也具备不错的耐锈蚀能力，即使在湿度偏高的车间环境下长期使用，也不会出现壳体锈蚀掉屑的问题，输出端的电压微调电位器特意做了内凹式的结构设计，避免现场接线或者整理线缆时误碰到电位器导致输出电压偏移，电位器旁预留的调节孔大小刚好适配标准的一字螺丝刀，不需要使用特殊工具就可以完成输出电压的微调校准。
