电子接线用金属冷压接插端子结构

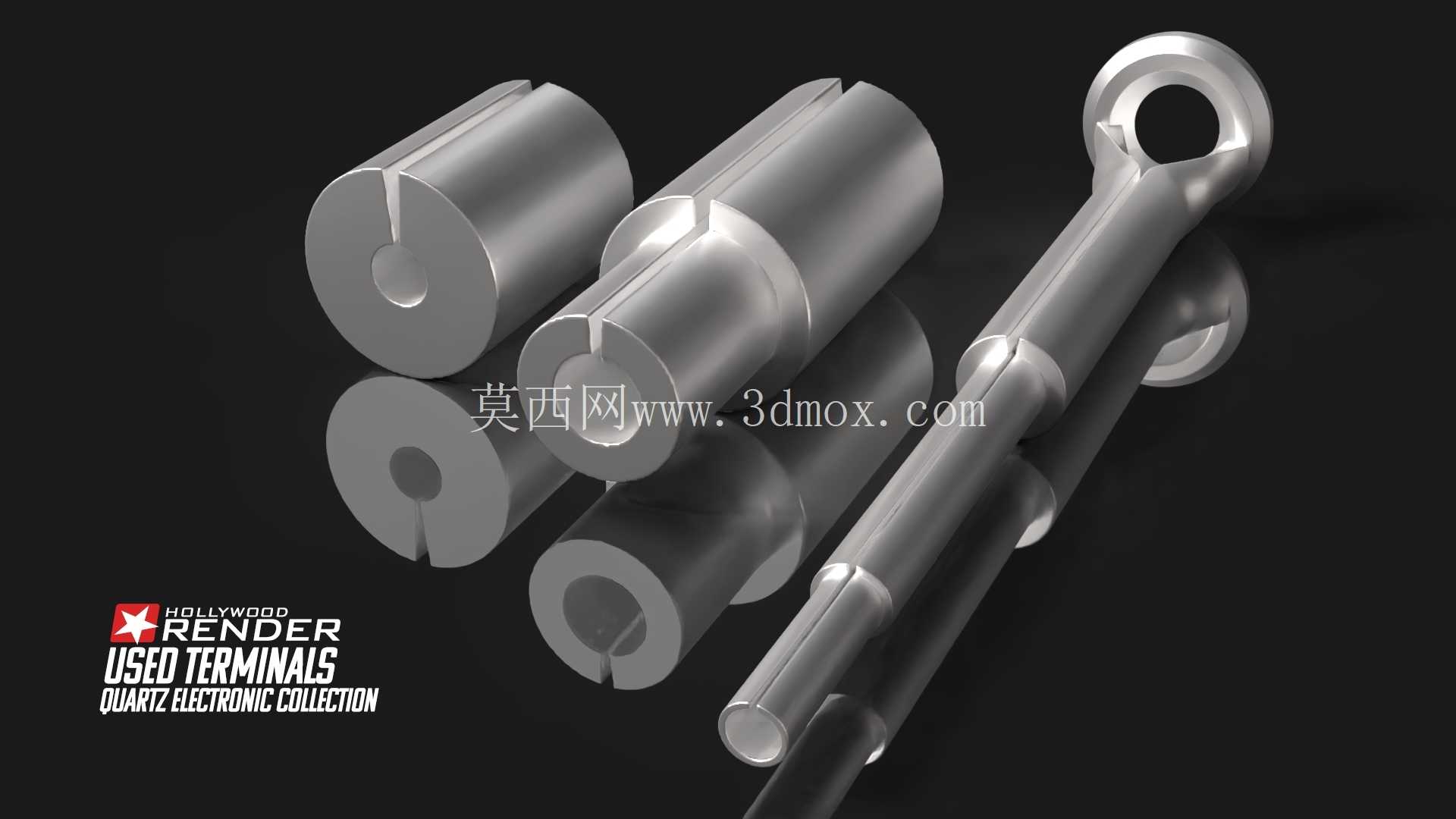

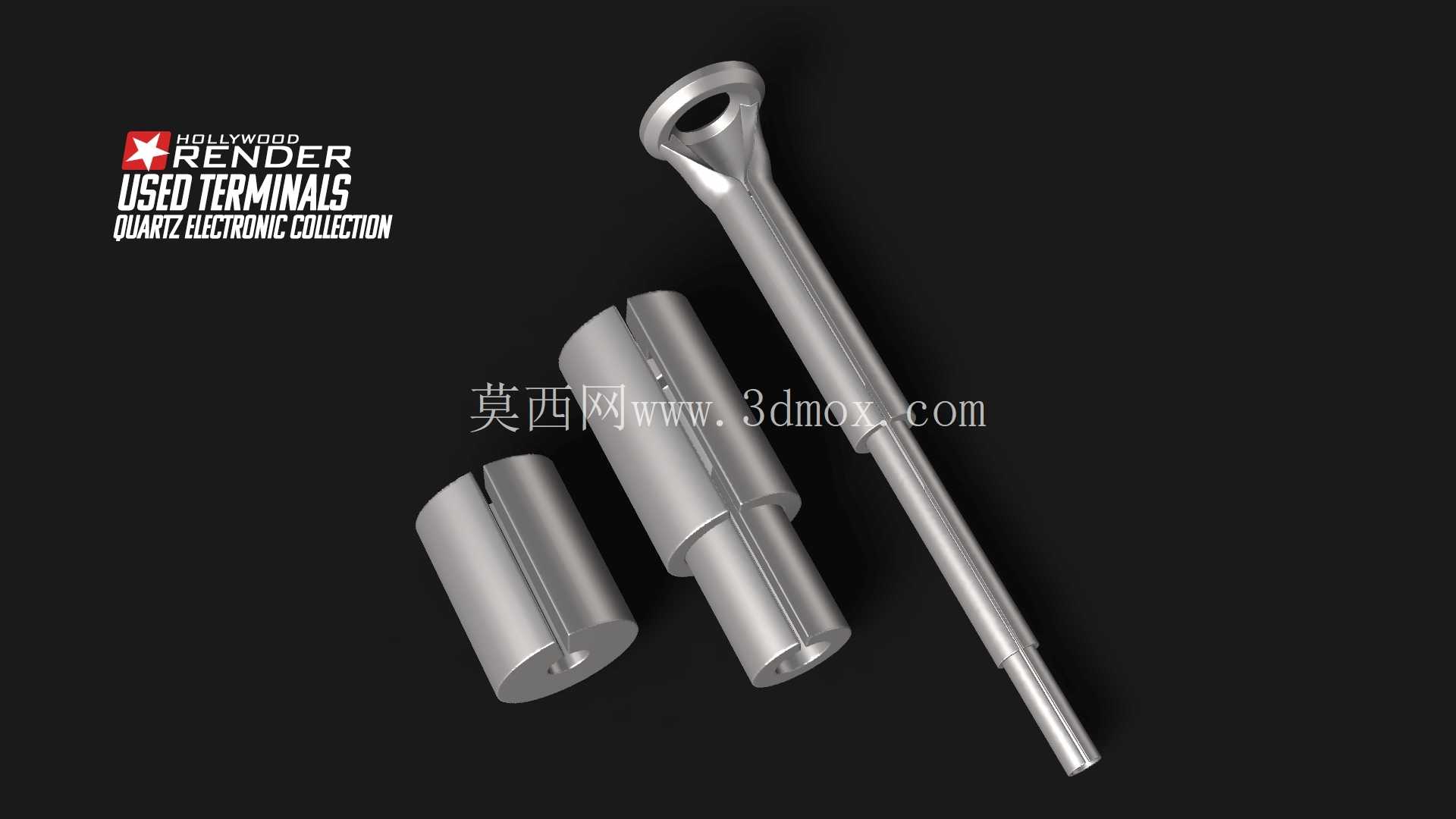

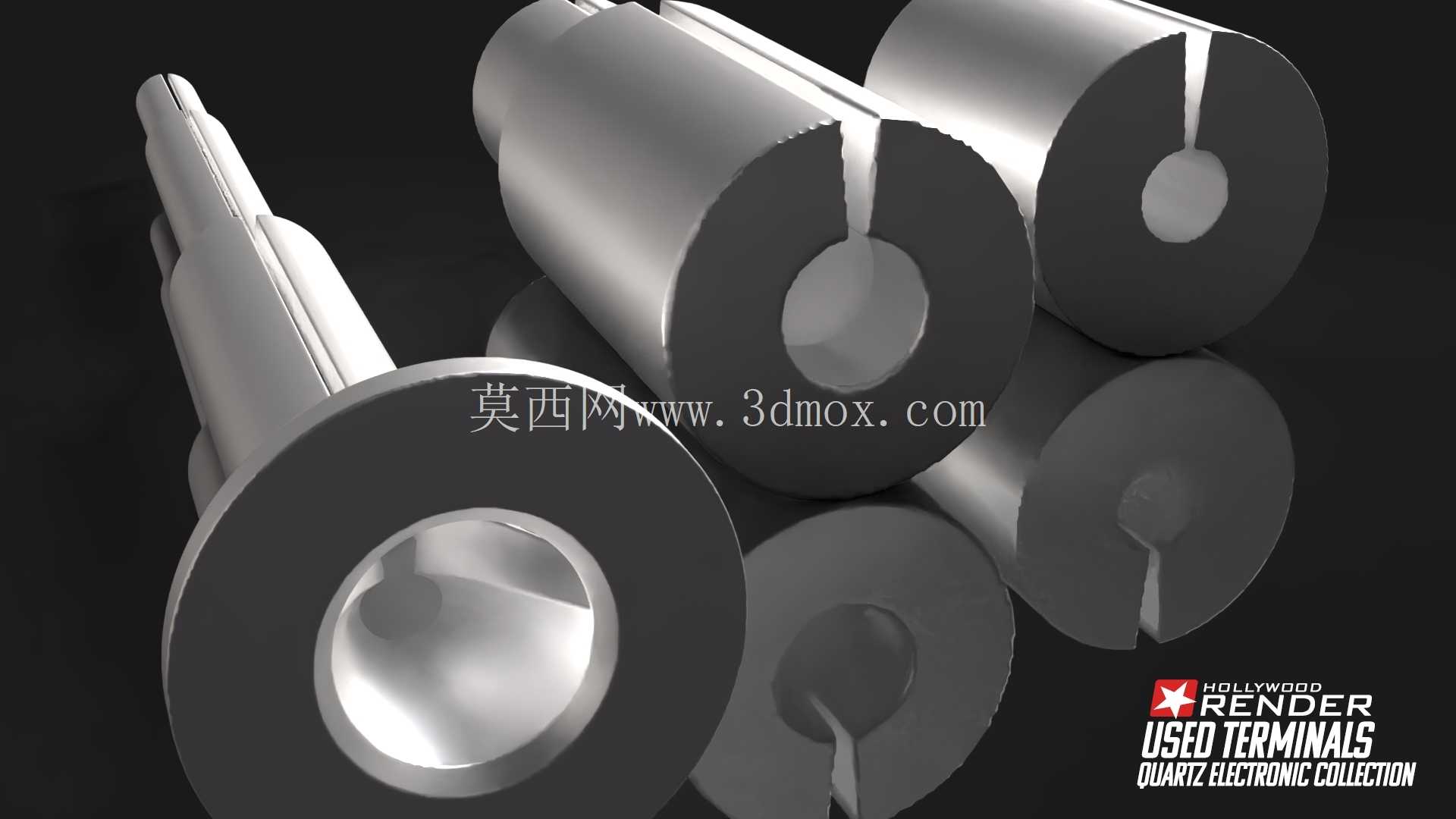

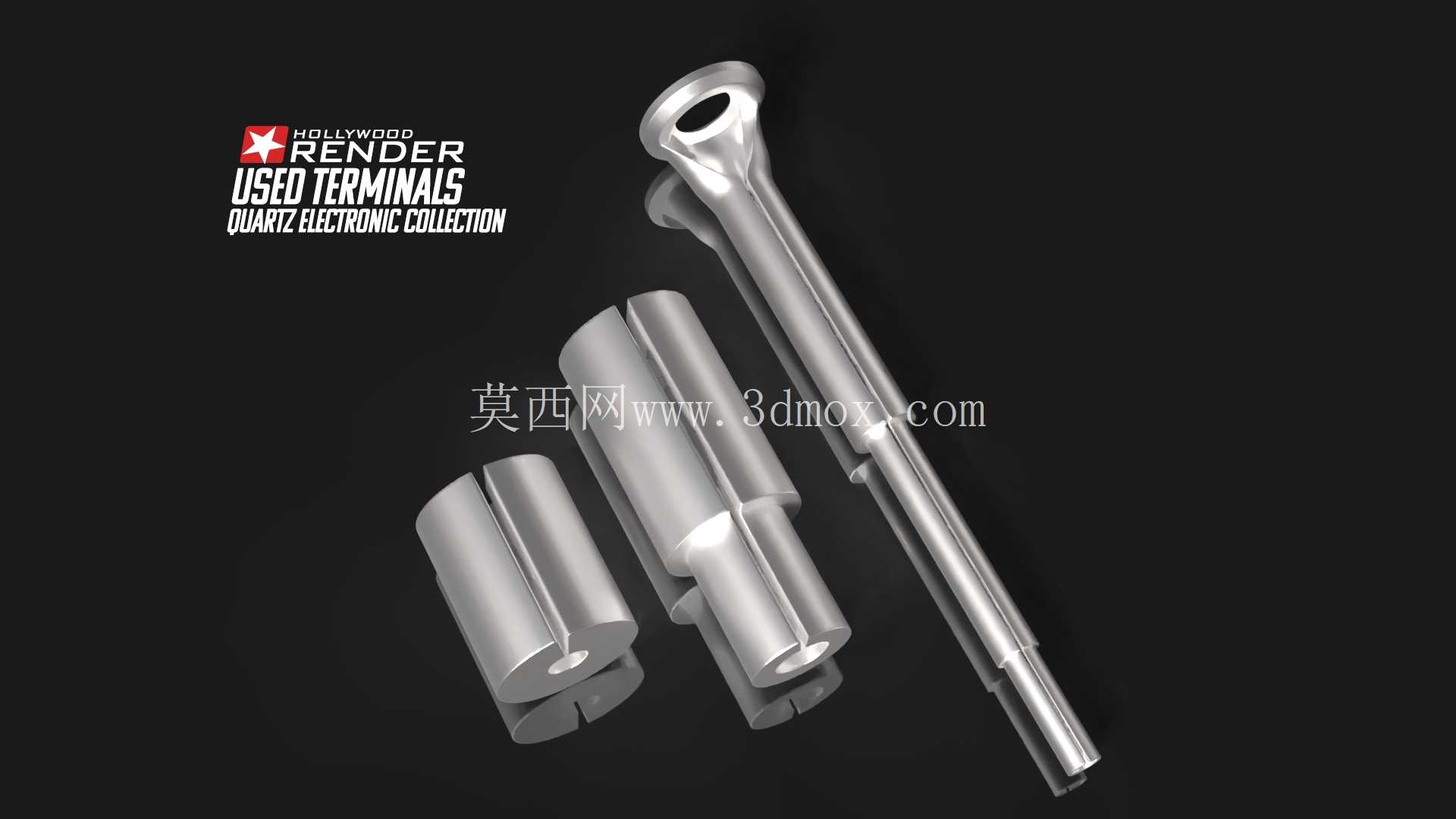

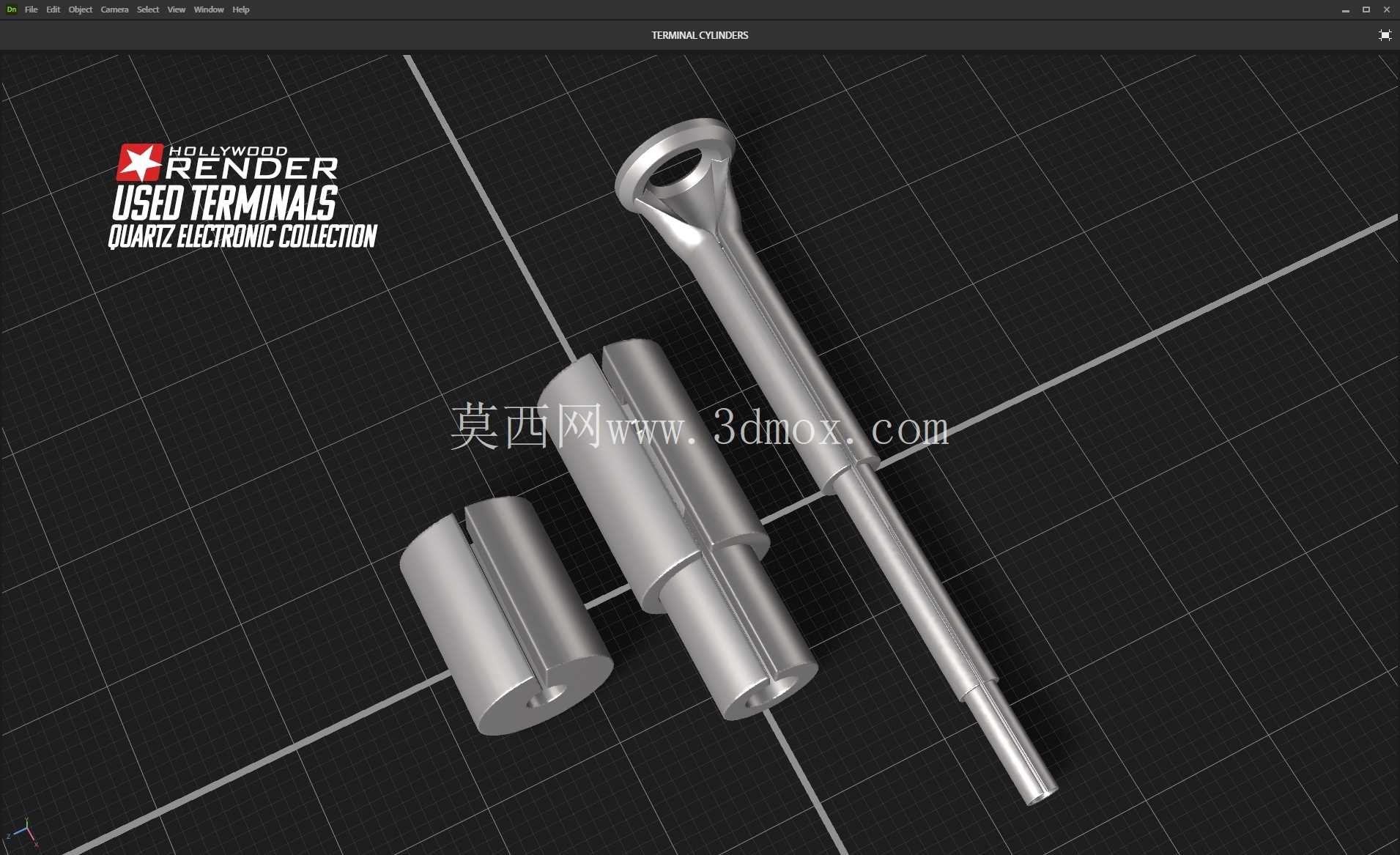

　　端子的主体是开缝圆筒结构，这个开缝设计是冷压工艺的核心适配结构，当使用压线钳从圆筒外侧施加额定压接力时，开缝会逐步收合，将穿入圆筒内部的剥除绝缘层的导线线芯紧紧箍住，压接完成后导线铜丝与端子内壁形成紧密的面接触，既保证导电通路的载流能力，也能提供足够的拉脱力，避免设备运行过程中受振动、拉扯导致接线松脱。不同直径的圆筒对应不同的导线线径适配范围，设计时严格匹配对应线径导线的压接变形量，筒壁厚度经过反复校核，既要保证压接时能产生足够的塑性变形抱紧线芯，又要避免压接过程中筒壁开裂导致的连接失效。这类金属接插端子是电气回路连接环节里用量极大的基础导电连接件，日常在低压配电回路、电子设备内部接线、工业控制柜布线、电源模块输出端接线场景中随处可见，核心作用是实现导线与设备端子排、PCB板载接插件、其他导电部件之间的可靠可拆卸连接，避免导线直接铰接带来的接触电阻过大、易松脱、绝缘防护不足的问题。从结构设计来看，图中呈现的是不同线径适配规格的筒式冷压端子，整体采用高导电率的紫铜基材加工，表面做镀锡处理，既降低接触电阻，也能提升抗氧化能力，避免长期使用后接触面氧化导致的温升超标问题。

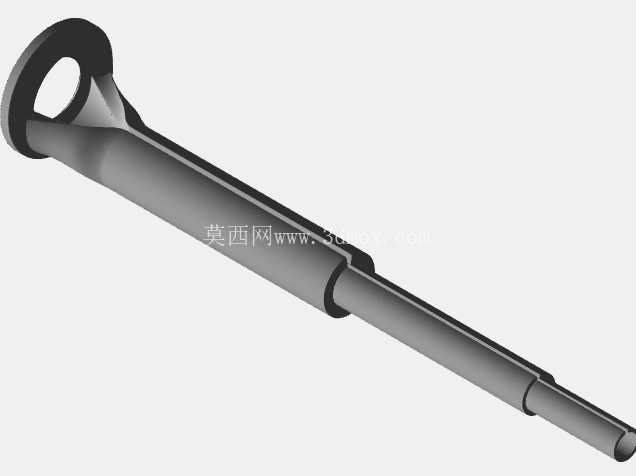

　　最长的那一款端子尾部带安装孔结构，属于接线柱式端子，除了前端的压线筒结构外，尾部的扁平带孔段可以通过螺栓直接固定在设备的导电安装柱上，实现导线与设备主体的刚性连接，这类结构多用于电源变压器的输出端接线、大电流回路的端子连接场景，相比插合式连接能承受更大的电流载荷，连接可靠性也更高。在实际选型应用中，首先要根据回路的额定载流量选择对应规格的端子，载流量越大，适配的端子筒径越粗、筒壁厚度越大，对应的导线线径也越粗；其次要匹配安装空间的边界尺寸，带安装孔的长端子需要预留足够的螺栓操作空间，压接完成后还要套上对应绝缘等级的绝缘护套，避免相邻端子之间的爬电距离不足引发短路故障。

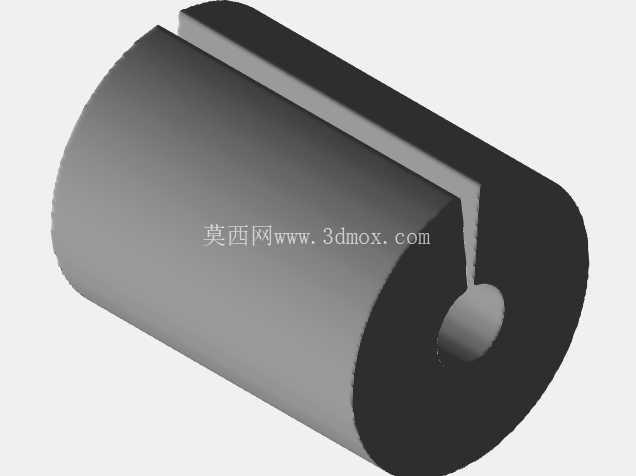

　　建模过程中需要重点还原开缝结构的尺寸精度，缝宽控制在合理范围内，既要体现冷压端子的结构特征，也要保证压接模拟时的变形逻辑符合实际加工特性；圆筒内壁的粗糙度、尾部安装孔的倒角细节都需要准确还原，这些细节直接影响后续装配干涉检查、压接工艺仿真的结果准确性。在电源变压器的接线场景中，这类端子是绕组引出线与外部接线的核心连接部件，变压器绕组的漆包线去除漆层后穿入端子筒内压接，再通过尾部的安装孔固定在变压器的输出接线柱上，既可以承受变压器运行过程中的轻微振动，也能保证长期通电下的接触稳定性，避免接线处发热引发的绝缘老化问题。

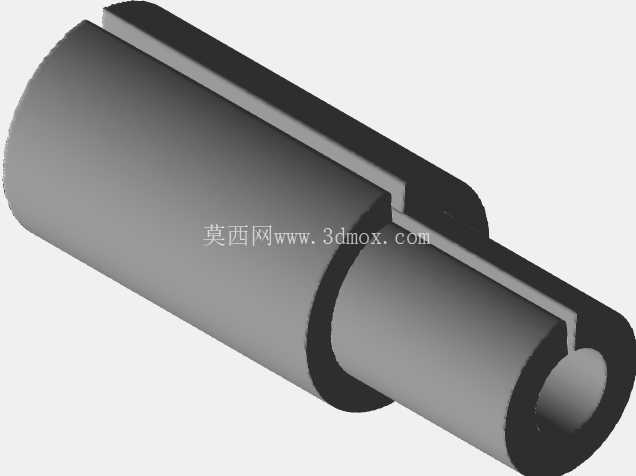

　　不同长度的端子适配不同的安装深度需求，在空间紧凑的电子设备内部，可以选择长度较短的筒式端子，减少接线占用的空间；在需要大电流连接、接线位置操作空间充足的动力回路中，则选用带固定孔的长尺寸端子，保证连接的机械强度与载流能力。设计这类端子的三维模型时，还要考虑压接后的变形预留，模型的初始结构是未压接的毛坯状态，筒径尺寸略大于适配导线的线芯外径，方便导线顺利穿入，开缝的位置沿圆筒轴向贯通，保证压接时应力能够均匀分布，不会出现局部应力集中导致的筒壁断裂问题。表面的金属质感建模要贴合实际镀锡铜件的视觉特征，既体现金属导电件的光泽，也不要过度渲染脱离工业零件的实际质感。
