Wago221-413三线杠杆螺母连接器结构设计

　　在低压电气布线、控制柜内部接线、小型机电设备线束接驳的场景里，这类三线式杠杆操作的导线连接部件，是替代传统螺丝压接端子、绝缘胶布缠绕接线的常用连接件，尤其适合现场布线空间局促、需要频繁拆装改线的作业环境，比如小型自动化设备的信号接线、家装弱电布线的分线节点、LED照明模组的电源接驳，都能看到这类连接件的应用。它的核心功能是通过杠杆机构的省力结构，实现导线的快速压接与释放，不需要额外的压接工具，作业人员只需要扳起操作杠杆，将剥好绝缘层的导线插入接线孔，再压下杠杆就能完成可靠的电气连接，相比传统螺丝压接，能避免螺丝拧接过紧压断铜丝、拧接过松接触不良的问题，同时大幅提升现场接线的作业效率。

　　从设计思路来看，这款连接件采用三通道独立接线结构，三个接线位并排布置，每个通道对应独立的杠杆操作件与压接触点，互不干扰，可同时完成三根导线的同电位接驳，满足分线、续接的接线需求。外壳采用绝缘工程塑料材质，具备足够的机械强度与电气绝缘性能，能避免相邻接线位之间的爬电风险，同时外壳的轮廓做了圆角过渡处理，没有尖锐棱角，在狭小的接线空间内布线时不会划伤导线绝缘层或作业人员手部。压接结构采用弹片式压接设计，杠杆扳动时会带动内部的导电弹片产生形变，松开杠杆后弹片依靠自身弹力持续压紧导线线芯，这种结构能适配不同线径的硬线与软线，压接后接触电阻稳定，长期使用不会因为设备振动出现松脱。

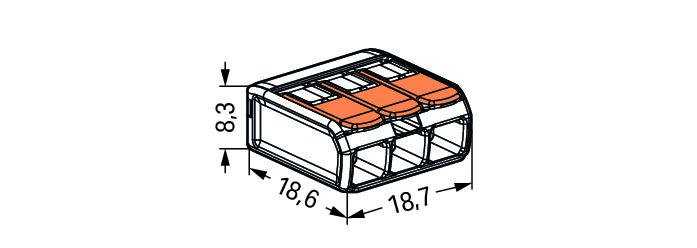

　　从外形尺寸与安装边界来看，这款连接件的整体高度为8.3mm，长度方向尺寸为18.6mm，宽度方向尺寸为18.7mm，属于紧凑型的接线部件，在做电气柜布局设计时，不需要预留过大的安装空间，即使是密集布线的线槽旁、小型接线盒内部，都能顺利布置。接线孔的位置朝向与杠杆操作面垂直，布线时导线从连接件的端面插入，操作杠杆位于顶面，作业时不需要额外预留侧面的操作空间，手指在顶面就能完成杠杆的扳动操作，进一步降低了对安装空间的要求。

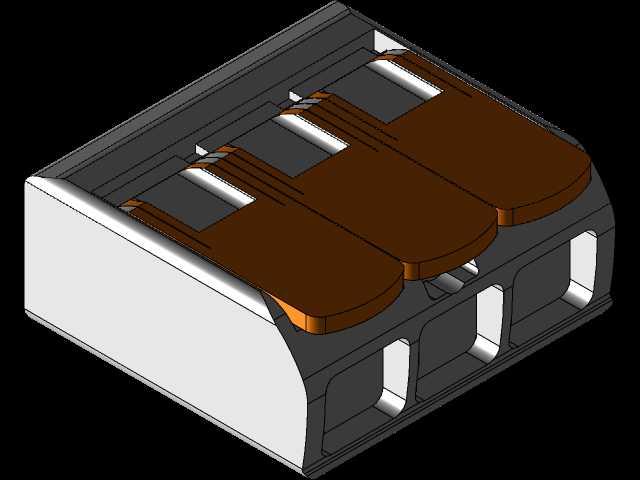

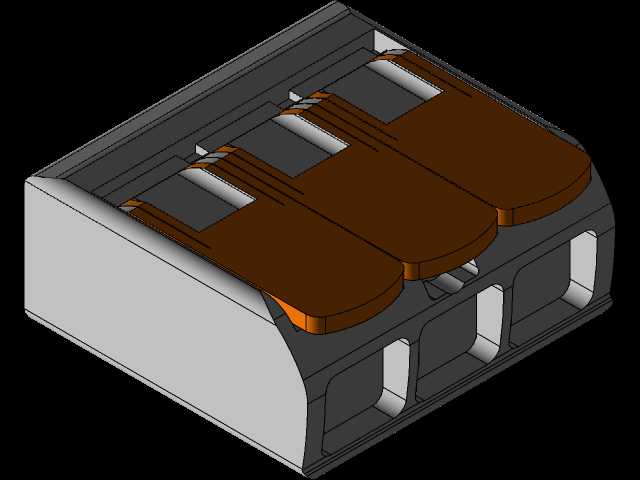

　　在结构细节上，三个操作杠杆的表面做了防滑的凹凸纹理，扳动时摩擦力足够，不会出现打滑的情况；每个接线孔内部都设置了导线限位结构，导线插入到指定深度后会被限位，避免插入过深导致相邻线芯触碰，或是插入过浅导致压接面积不足的问题。导电部分采用高导电率的铜质材料，表面做了防氧化处理，长期在潮湿、有轻微腐蚀的工业环境下使用，也不会出现接触电阻升高、发热的问题。在实际选型使用时，需要注意匹配对应的导线线径，剥线长度要符合产品的插入深度要求，避免裸露的线芯过长造成短路风险；安装时要确保连接件周边留有足够的散热空间，虽然这类连接件的接触电阻很低，但大电流通过时仍会有轻微发热，不要将其完全包裹在密闭的绝缘材料内部，避免热量累积。做三维建模时，要重点还原内部弹片的运动行程，确保杠杆扳动时弹片的开合角度符合实际装配要求，外壳的卡扣结构要准确还原，因为这类连接件的外壳是通过卡扣拼接装配的，卡扣的配合尺寸直接影响装配后的结构强度，不能出现卡扣错位、装配间隙过大的问题；同时要准确标注三个方向的外形尺寸，为后续的电气布局设计提供准确的安装边界参考，避免在整体装配时出现与周边部件干涉的情况。
