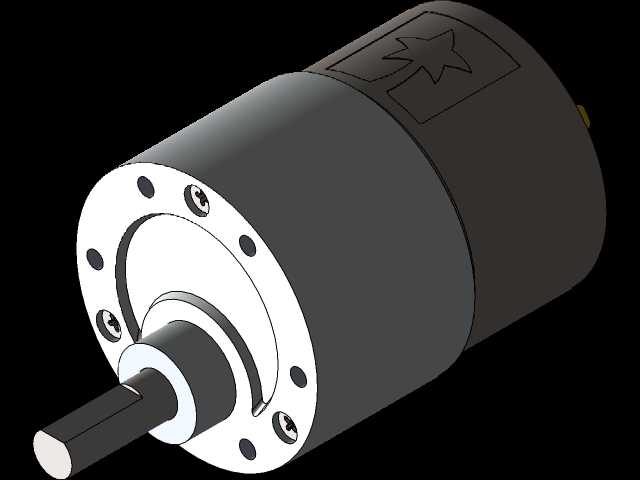

国产适配型12V37D直流减速齿轮马达

　　在小型自动化执行机构、桌面级智能移动载具、教育类机器人实训平台、小型电动执行器的开发场景里，这类适配国内供应链尺寸的12V37D直流减速齿轮马达，是很多结构工程师做选型时绕不开的动力部件。不同于海外原版Pololu 37D金属齿轮马达的尺寸标准，这款针对国内安装场景做了长度方向的尺寸适配，解决了很多工程师在复刻海外开源项目、做国产化替代时，原版马达安装位与国内常规结构件腔体不匹配的痛点。

　　从实际功能特性来看，这款马达采用直流行星减速结构搭配金属齿轮组，输出端为D型切边轴，能够直接与同步轮、联轴器、小型驱动轮做周向固定，不需要额外加工键槽，对于小扭矩输出场景的装配效率提升非常明显。马达尾部的端盖预留了标准的安装孔位，前端减速箱的法兰盘采用6孔均布设计，安装孔的位置度公差控制在0.1mm以内，能够直接适配市面上常规的37D马达固定支架，不需要额外做安装板的二次加工。

　　做这款模型的设计思路，核心是解决原版海外型号在国内应用时的尺寸适配问题。很多工程师在做小型移动机器人开发时，经常会遇到原版马达长度超出车体内部预留腔体的问题，要么修改车体结构件，要么切割马达尾部的编码器安装位，两种方案都会额外增加加工成本或者牺牲马达的功能扩展性。这款适配版本在保证减速比、输出扭矩、额定转速参数与原版一致的前提下，调整了马达本体与减速箱的衔接段长度，将整体轴向尺寸压缩了4.2mm，刚好能够适配国内常用的2mm壁厚亚克力车体、3D打印PLA结构件的内部安装空间，不需要对原有成熟的车体结构做任何修改。

　　从安装边界尺寸来看，这款马达的减速箱法兰外径为37mm，输出轴直径为6mm，D型切边的平面距离轴中心2.5mm，输出轴伸出法兰端面的长度为12mm，能够直接搭配内径6mm的标准联轴器、25mm外径的橡胶驱动轮使用。马达本体的外径为28mm，尾部的电源接线端子采用2.54mm间距的标准插针，能够直接与常规的电机驱动板接线端子对接，不需要额外做转接线。安装孔的中心距为31mm，采用M3螺丝固定，螺丝拧入深度控制在3mm以内，不会穿透减速箱外壳干扰内部齿轮的运转。

　　在实际应用场景中，这款马达能够覆盖0.5kg-3kg负载的小型移动平台驱动需求，额定电压12V下空载转速为100rpm，堵转扭矩能够达到15kg·cm，足够应对桌面级机械臂的关节驱动、小型传送带的动力输送、智能小车的行进驱动这类常见的小型机电项目。不同于很多廉价减速马达存在的齿轮间隙过大、输出轴同轴度差的问题，这款马达在建模时就严格控制了各级齿轮的中心距公差，行星架的定位基准与输出轴的同轴度公差控制在0.05mm以内，正反转的回程间隙小于1度，对于需要做位置闭环控制的场景，比如小型云台驱动、精密位移平台的动力输出，也能够满足基本的精度要求。

　　很多工程师在做这类马达的三维建模时，经常会忽略安装边界的干涉检查，比如输出轴与安装支架的间隙、接线端子与周边结构件的安全距离、尾部编码器扩展位的预留空间。这款模型在构建时就把这些实际装配中会遇到的问题考虑在内，所有的安装孔位、避让槽、轴伸长度都按照实际量产零件的尺寸1:1还原，工程师在做整体装配时，可以直接把模型调入装配体做干涉检查，不需要反复打样测试安装尺寸，能够大幅缩短结构开发的周期。尤其是在做教育类机器人套件的开发时，统一的安装尺寸标准能够让不同批次的零件实现通用互换，降低供应链的采购成本，也方便后期的维护替换。
