储蓄银行用壁挂式电气控制柜体结构设计

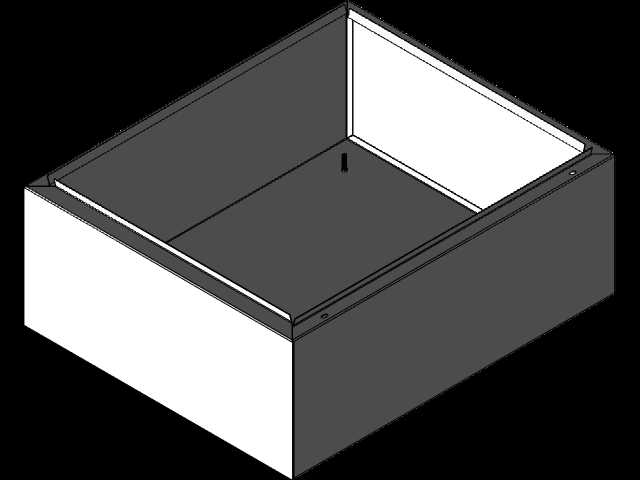

　　在金融网点的电气配套施工中，这类壁挂式柜体常被用于储蓄网点的弱电配电、信号转接或者小型控制回路的集成安装，区别于落地式动力柜的大体积设计，这类壁挂安装的柜体更适配银行网点墙面空间有限、安装点位分散的场景，比如网点大堂的非现金服务区、自助设备旁的辅助配电区，都能看到这类柜体的应用。从结构设计来看，这款柜体采用单开门侧开结构，门体与柜体主体通过侧边铰链连接，铰链的排布位置充分考虑了门体开启后的操作空间，不会遮挡柜内安装板的操作区域，门体内侧设置的橙色密封胶条，能够在门体闭合后填充门与柜体框架的缝隙，实现基础的防尘防护效果，适配室内干燥无强腐蚀的安装环境。柜体的外形尺寸为600mm×500mm×250mm，其中250mm的深度尺寸是经过实际安装场景验证的，既能够容纳常规的小型断路器、接线端子排、信号转换模块等电气元件，又不会因为柜体过深突出墙面过多，影响网点的通行空间与整体装修美观度，600mm的高度与500mm的宽度配比，刚好适配常规墙面的龙骨安装间距，安装时可以直接将柜体背部的安装挂孔对准墙面预埋的膨胀螺栓，不需要额外做复杂的支架转接，降低现场施工的调整工作量。

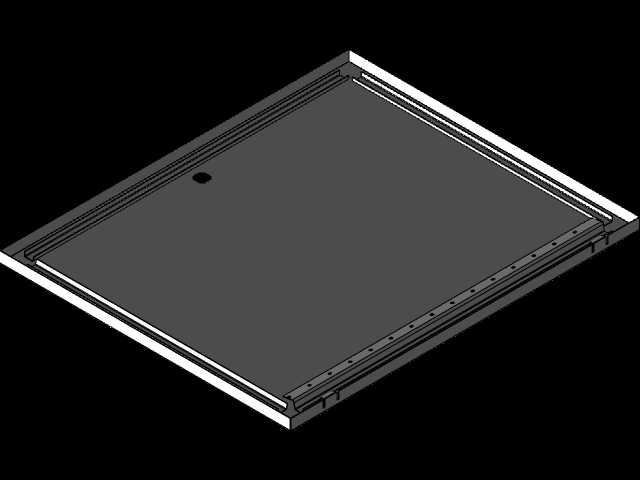

　　设计过程中，柜体的框架采用折弯一体成型的钣金结构，板材的折弯圆角做了钝化处理，避免安装接线过程中划伤施工人员的手部，柜内预留了整块的元件安装板，安装板通过侧边的固定螺丝与柜体框架连接，用户可以根据实际的元件排布需求，在安装板上自行开孔固定导轨、线槽等辅件，不需要对柜体主体进行二次焊接加工，适配不同项目的元件配置差异。门体上预留的锁具安装位，采用通用的柜锁安装尺寸，后期可以根据网点的安防需求更换不同等级的锁具，满足金融场所的设备安全管理要求。

　　从实际使用的角度出发，柜体的上下边缘都预留了敲落孔，施工时可以根据现场的走线方向，选择从柜体顶部或者底部穿入线缆，敲落孔的孔径尺寸适配常规的穿线波纹管规格，不需要额外扩孔，穿线完成后可以配套对应的护线套保护线缆外皮，避免长期使用中线缆被钣金切口磨损。考虑到银行网点的日常运维需求，门体开启角度可以达到120度以上，运维人员打开柜门后不需要额外支撑门体，就可以直接对柜内的元件进行接线、调试、检修操作，柜内的空间排布也预留了足够的接线余量区域，不会因为元件排布过于紧凑导致接线困难，也方便后期新增模块时的线路整理。

　　这类柜体的结构设计没有冗余的装饰结构，所有的结构特征都围绕安装便捷、运维方便、防护可靠这几个核心需求展开，钣金的折弯公差控制在合理范围内，保证门体闭合后缝隙均匀，不会出现错位、关不严的情况，背部的挂装结构做了加强处理，能够承受柜内装满元件后的整体重量，避免长期使用后柜体出现下坠变形的问题。在三维建模过程中，这类柜体的结构需要重点关注铰链的装配间隙、锁具的配合位置、安装板的固定孔位一致性，这些细节直接影响到后期实物加工后的装配顺畅度，比如铰链处的间隙如果预留不足，就会出现门体开关卡顿、摩擦胶条的问题，安装板的孔位如果出现偏差，就会导致现场安装时无法顺利固定元件，这些都是结构设计中需要反复核对的细节。
