标准19英寸立式服务器机柜机架结构设计

　　在数据中心机房、企业弱电间、工业控制现场的设备部署场景中，机架是承载各类IT设备、电气控制单元的核心安装载体，本次设计的立式服务器机架完全遵循通用19英寸安装标准，适配绝大多数上架式服务器、交换机、PDU电源单元、工业控制模块的安装需求，可直接用于机房设备扩容、实训教学场景的设备搭建、小型边缘计算节点的设备承载。从实际使用需求出发，机架主体采用冷轧钢板折弯焊接成型，框架部分做了加厚处理，静态承重可达单U位50kg以上，整体承重满足15台以内2U机架式服务器的安装载荷要求，不会出现长期承重导致的框架形变问题。

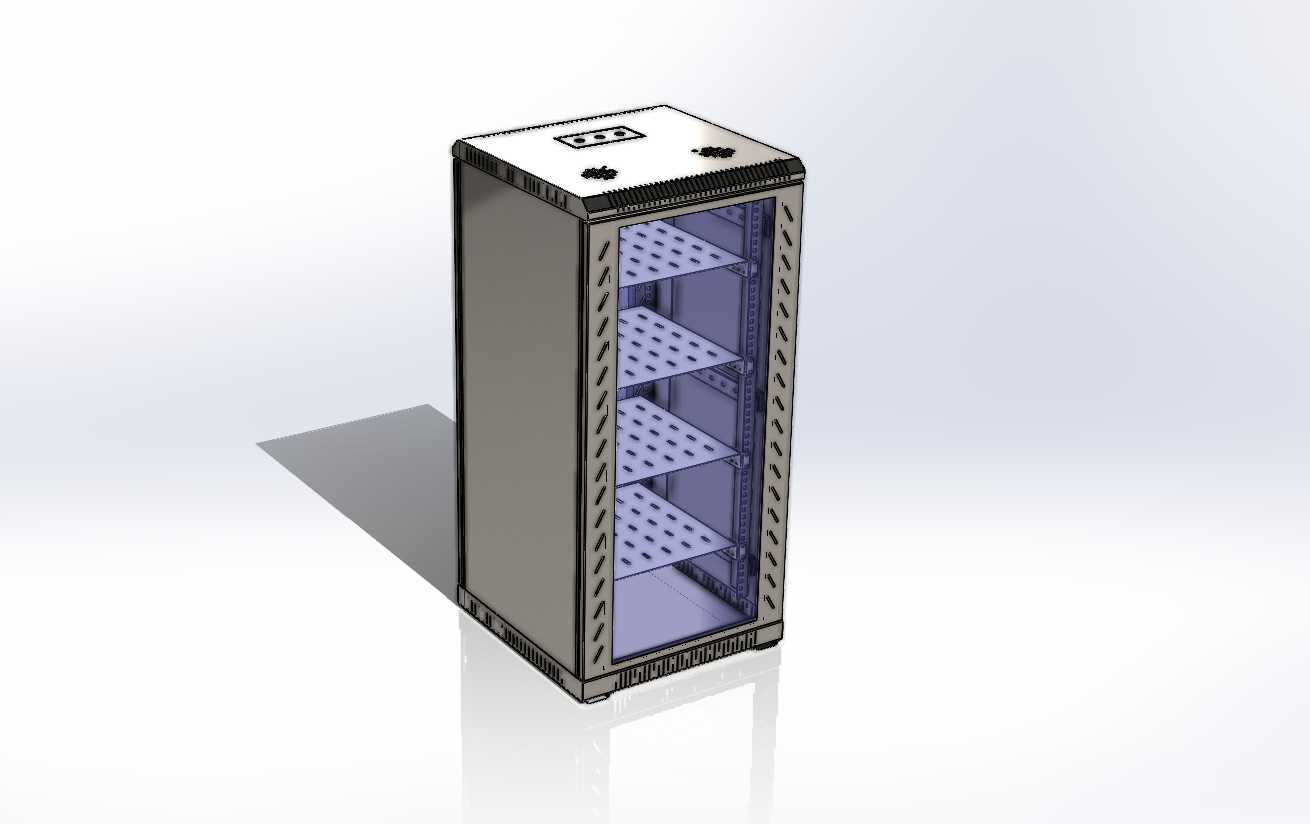

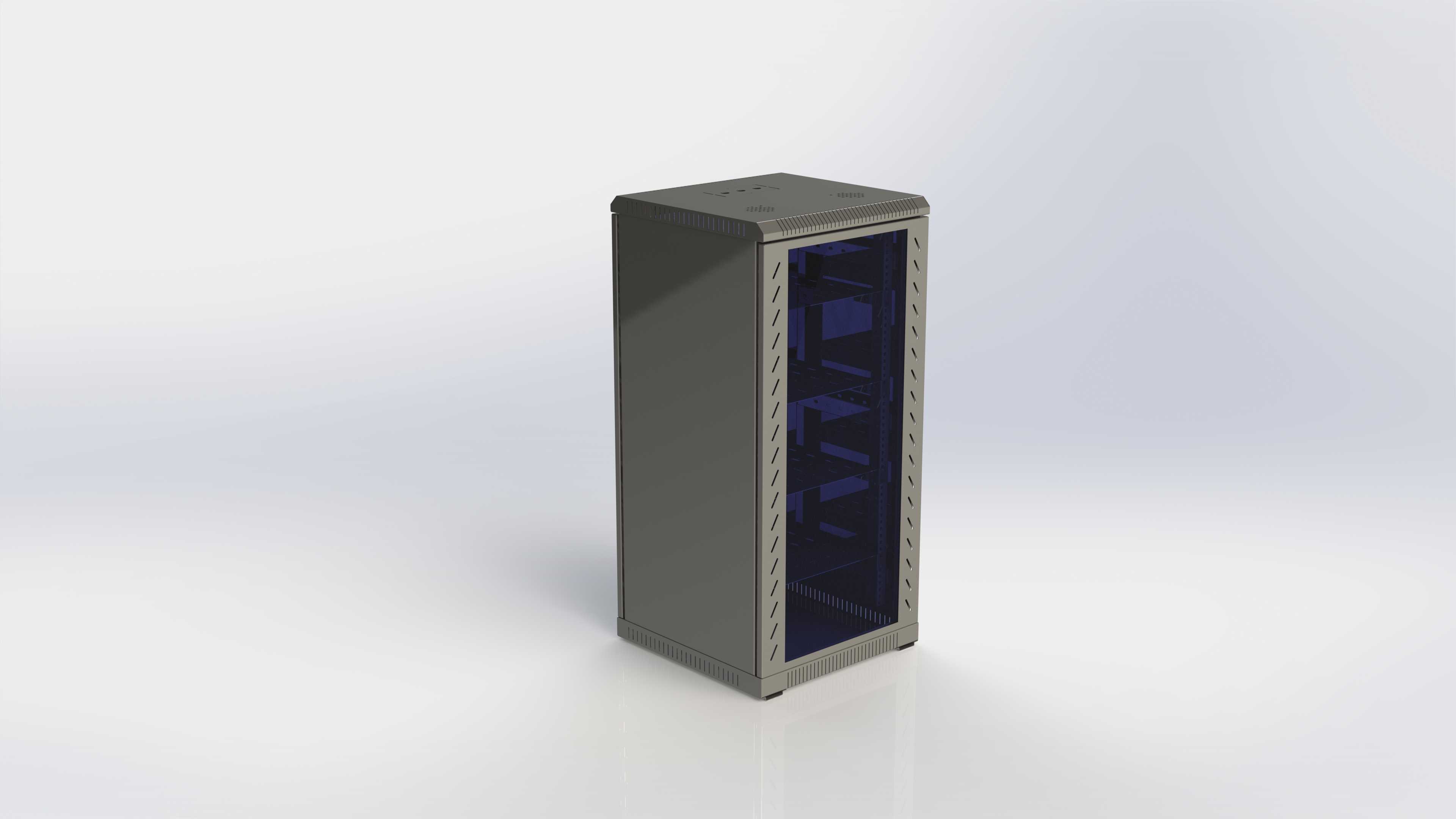

　　机架前部采用通透的网格门设计，既可以对内部设备起到物理防护作用，避免无关人员触碰设备接口造成意外断连，同时网格开孔率超过65%，不会阻挡机柜前部冷通道的冷风进入设备进风口，配合机架后部的完全开放结构，可形成顺畅的前进后出风冷通道，适配常规机房的冷热风道布局，无需额外改造风道结构即可满足设备散热需求。内部安装托板采用带密集通风孔的冷轧钢板制作，托板间距可根据安装设备的实际高度灵活调整，机架立柱上预制了标准的方孔安装位，无需额外攻丝，可直接使用卡扣式螺母快速固定设备，单块托板可承载80kg的设备重量，满足重型服务器、UPS电源单元的安装承重要求。机架顶部预留了三个标准穿线孔，分别对应强电布线、弱电布线、接地线缆的走线需求，穿线孔边缘做了钝化卷边处理，避免穿线时划伤线缆绝缘层，同时顶部预留了风机安装位，可根据现场散热需求加装顶部排风风机，强化高负载场景下的散热能力。机架底部预留了接地螺栓安装位，可直接连接机房接地网，满足电气安全规范要求，底部四个角设置了可调支撑脚，可根据地面平整度调整机架水平度，避免地面不平导致的框架扭曲、设备安装对位偏差问题，同时支撑脚可拆卸，替换为万向脚轮满足设备临时移动、实训场景下的机位调整需求。

　　从安装边界来看，机架整体宽度为600mm，深度为800mm，高度为1200mm，属于18U标准高度机架，安装时前部预留至少600mm的操作维护空间，后部预留至少400mm的走线与散热空间，即可满足日常设备维护、线缆插拔的操作需求，不会出现操作空间不足导致的维护困难。设计过程中充分考虑了钣金加工的工艺性，所有折弯处均预留了合理的折弯半径，避免折弯处出现应力集中导致的开裂问题，焊接位置均做了打磨抛光处理，表面经过脱脂、磷化、静电喷塑处理，喷塑厚度控制在80-120μm，可满足机房环境下的防锈、防刮擦要求，长期使用不会出现漆面脱落、锈蚀问题。

　　机架两侧的立柱上预制了竖向的理线架安装位，可根据布线需求安装竖向理线架，将设备的电源线、网线沿理线架规整排布，避免线缆杂乱阻挡风道，同时方便后期维护时快速查找对应线缆。在实训教学场景中，该机架可作为电气安装、服务器部署的实训载体，学员可在机架上完成设备固定、线缆布设、风道规划等实操训练，其结构完全还原商用服务器机柜的核心结构特征，同时整体尺寸更小，适合教学场地有限的实训场景使用。在小型边缘计算节点部署场景中，该机架可直接放置在弱电间内，承载边缘计算服务器、交换机、防火墙等设备，无需额外定制安装框架，大幅缩短现场部署周期，其紧凑的尺寸不会占用过多弱电间空间，适配多数老旧楼宇弱电间的狭小安装环境。设计时特意规避了商用机柜冗余的复杂结构，保留核心的承载、安装、散热、走线功能，在满足使用需求的前提下降低加工难度与制造成本，同时所有安装位均遵循通用行业标准，无需定制专用配件，所有安装螺母、托板、理线架均可采用标准商用机柜配件，后期维护更换配件十分便捷。机架前部的门体采用可拆卸铰链设计，无需工具即可快速拆卸前门，方便设备的整体上架安装，门体上预留了锁具安装位，可加装标准机柜锁，满足设备安全防护需求，避免非授权人员操作设备。
