壁挂式电气控制防护外壳结构设计

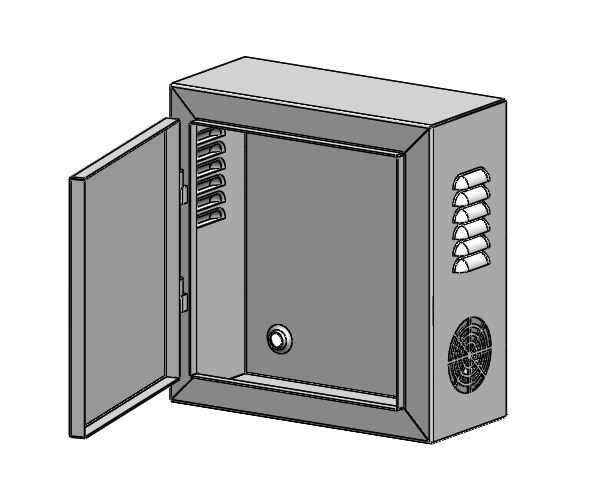

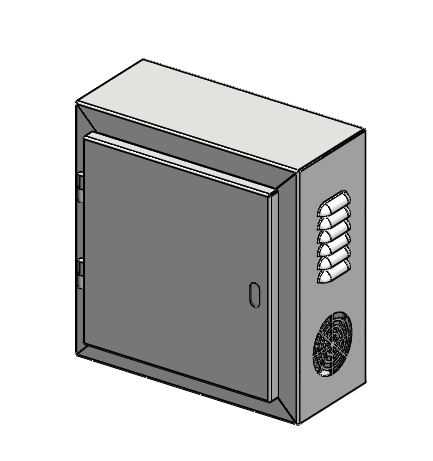

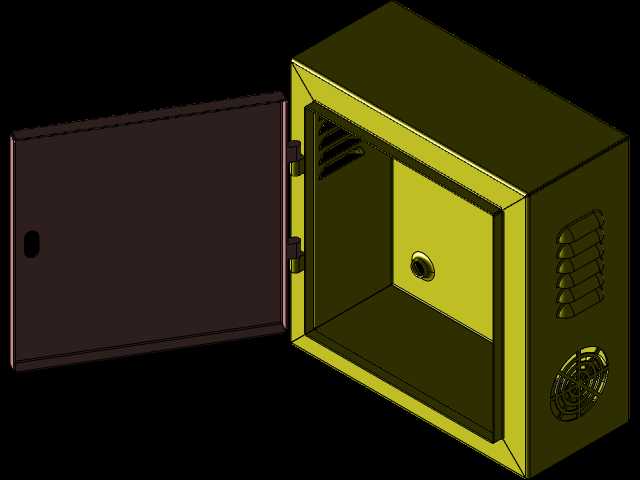

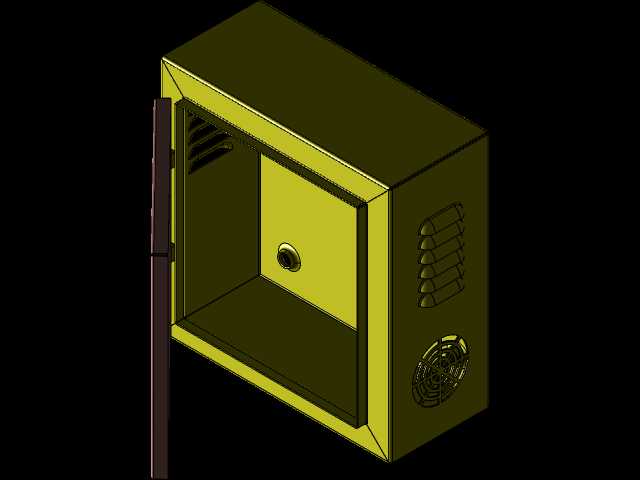

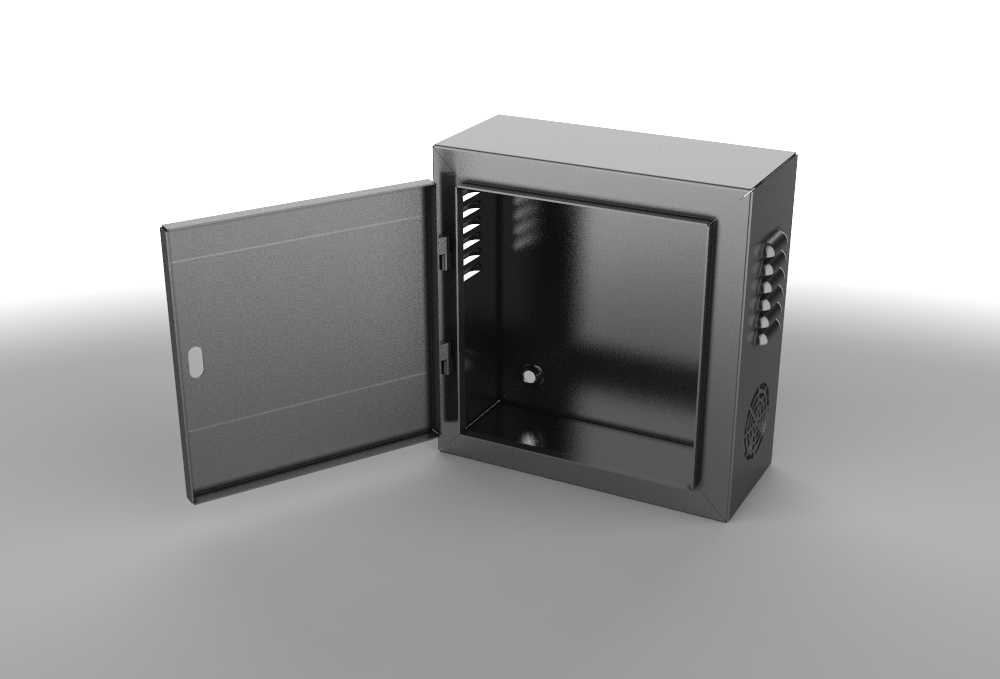

　　在工业配电、楼宇自控、小型设备电控集成场景里，这类壁挂式电气外壳是承载低压电气元件、提供防护隔离的核心载体，日常在车间墙面、设备侧旁、弱电井内都能见到它的应用，核心作用是把断路器、端子排、小型继电器、开关电源这类元件封闭在内部，避免人员误触带电部位，同时阻挡粉尘、飞溅水汽侵入元件间隙，降低电气故障概率。从结构设计逻辑来看，这款外壳采用单开门侧开结构，门体与箱体通过侧边铰链连接，开合角度能满足日常元件接线、检修操作的空间需求，门体上设置的锁具可以实现非授权人员无法随意开启，符合电气作业的安全规范要求。

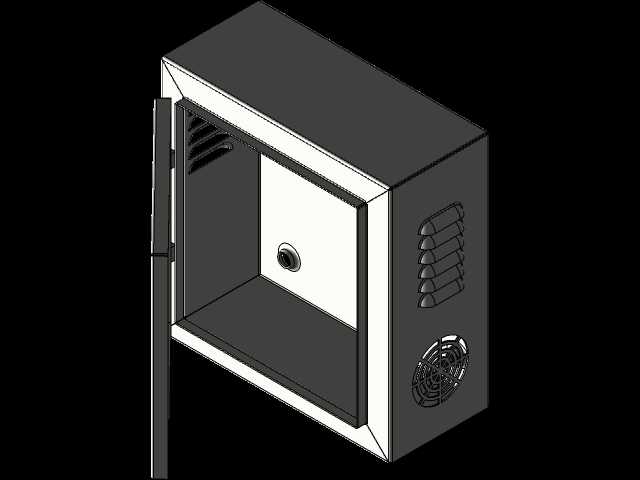

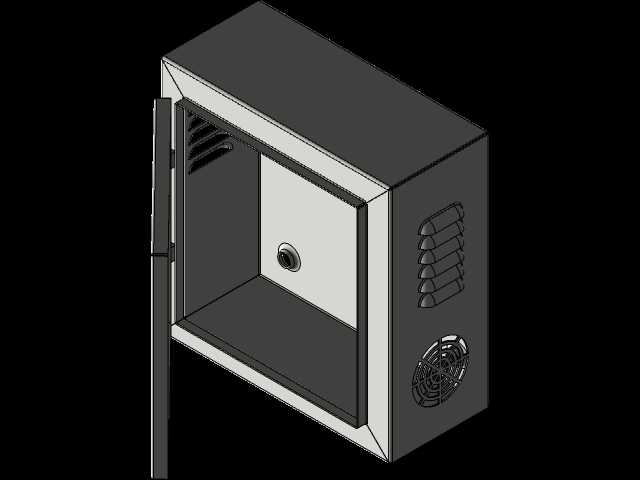

　　箱体侧面预留了多组进出线格栅孔，不同高度的开孔位置可以适配不同走向的线缆布设，不管是上进下出还是侧进侧出的布线方式，都能找到对应的开孔位，不用现场额外大量开孔，减少现场施工的工作量；箱体下部设置的散热风扇安装位，是针对内部元件发热场景做的预留，当内部安装有开关电源、小型变频器这类发热元件时，可以直接在预留位安装轴流风扇，配合侧面的格栅形成对流风道，把内部积热及时排出，避免高温加速元件绝缘老化。设计时首先考虑的是安装边界，这类壁挂箱体的背部预留了挂装孔位，安装时不需要把箱体整体托住对齐螺丝，先在墙面固定膨胀螺栓后，将箱体挂装孔对准螺栓挂入即可完成初步固定，再锁紧螺丝就能完成安装，单人就能完成壁挂作业，不需要额外辅助托举。

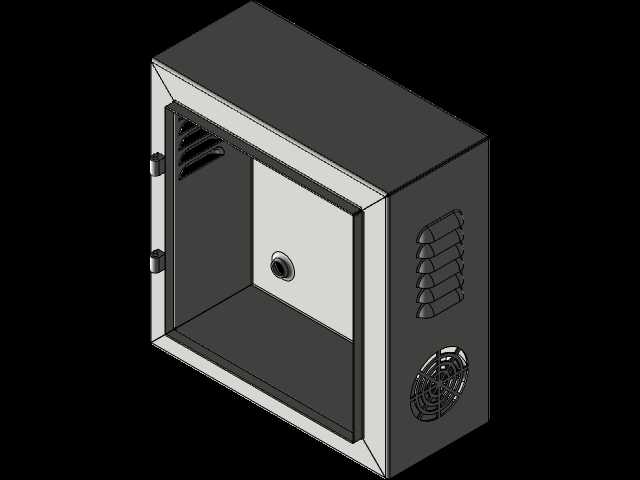

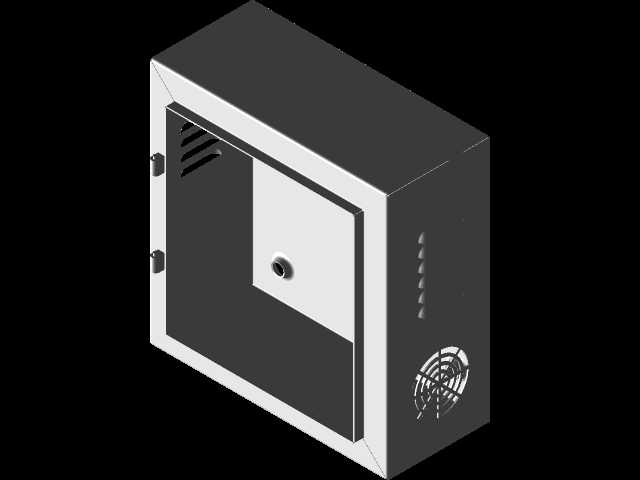

　　箱体内部的侧边预留了元件安装导轨的固定位，标准DIN导轨可以直接固定在预留点位上，不用现场焊接或者钻孔攻丝，电气元件直接卡装在导轨上就能完成固定，接线时的走线空间也做了预留，箱体深度可以容纳常规端子排、小型断路器的安装深度，不会出现门体关闭时压到线缆或者元件的情况。从防护性能的设计考量来看，箱体的折边做了外翻防水沿结构，当门体关闭时，门体内侧的折边会嵌入箱体的外翻沿内侧，即使有少量飞溅的水或者粉尘落到箱体上，也会顺着外沿流下，不会从门缝渗入箱体内部，适配车间多粉尘、偶尔有清洁溅水的使用场景。

　　门体与箱体的贴合处预留了密封胶条的安装槽，后期如果需要更高的防护等级，可以在槽内粘贴发泡密封胶条，进一步提升缝隙处的密封性能，不用对箱体结构做二次修改。在实际选型应用中，这类外壳常用来做小型设备的本地控制箱、车间区域的照明配电分箱、弱电系统的信号转接箱，因为体积紧凑壁挂安装不占用地面空间，在空间有限的设备旁、走廊墙面都能安装使用。设计时也兼顾了加工工艺性，整个箱体采用钣金折弯成型，没有复杂的曲面结构，常规钣金厂的折弯、焊接设备就能完成加工，不需要开模，小批量定制时的生产周期短，成本也更容易控制；箱体表面做喷塑处理，既可以提升防锈耐腐蚀能力，也能起到电气绝缘的作用，避免箱体外壳意外带电时造成触电风险。内部的元件安装区域做了平整化处理，没有突出的焊点或者折边，安装板可以直接固定在箱体内部的预留螺柱上，后期如果需要更换元件或者调整布局，只需要拆下安装板就能在外部完成接线作业，不用在狭小的箱体内侧身操作，降低检修的操作难度。侧面的格栅开孔做了向下倾斜的百叶结构，既能保证空气流通，又能避免较大的杂物直接从开孔掉入箱体内部，也能减少灰尘直接飘入箱内的量，延长内部元件的清灰维护周期。
