公头VGA视频接口适配器结构设计

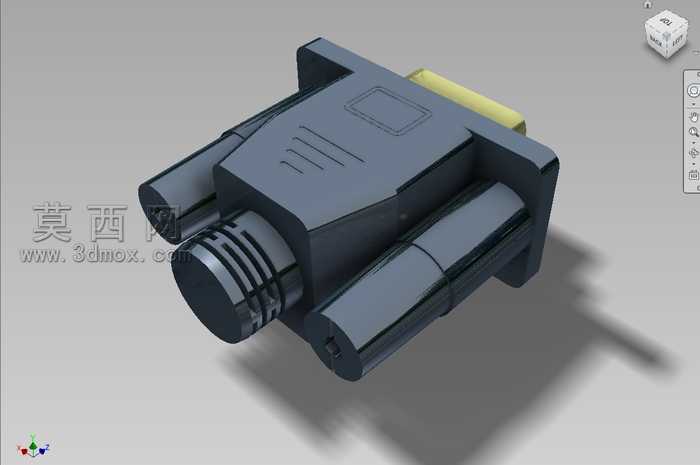

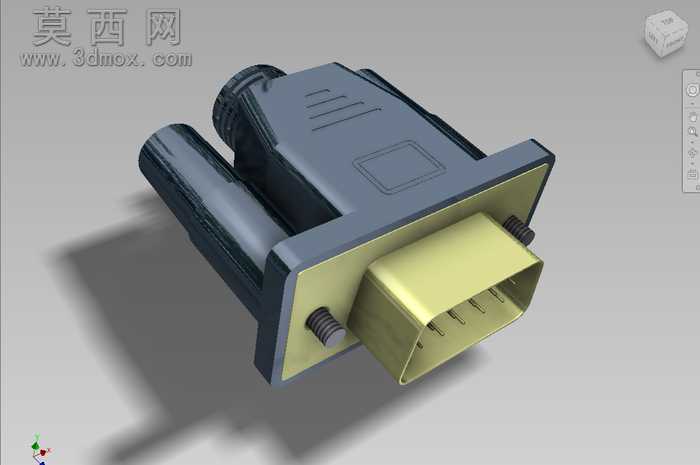

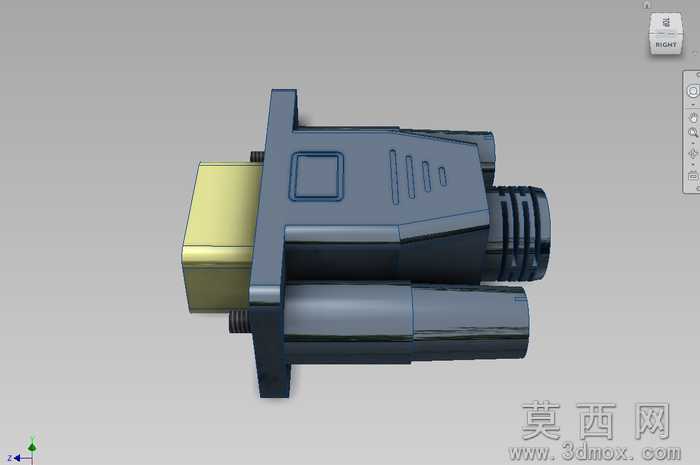

本作品为VGA公头适配器的接头部分三维建模设计，整体采用工业级标准VGA接口尺寸规范进行参数化构建，建模过程中严格遵循D-sub15针公头的通用尺寸公差要求，确保模型可直接用于结构验证、3D打印打样或产品开模参考。建模阶段首先通过草图绘制接口主体的外轮廓基准，分别构建金属插针基座、塑料外壳主体、两侧固定螺丝柱、尾部线缆出线位几个核心结构模块，对塑料外壳表面的防滑凹槽、标识凹陷区域做了精细化的特征处理，还原真实VGA公头的外观细节。材质渲染部分，主体塑料外壳采用哑光深灰色硬质工程塑料材质，调整了适当的粗糙度与环境反射参数，模拟常用VGA接头外壳的磨砂质感；前端插针基座部分采用亮金色金属材质，还原铜质镀金插针基座的金属光泽，两侧固定螺丝柱采用与外壳同色系的深灰塑料材质，尾部的线缆防护螺纹结构做了等距螺纹特征建模，还原接头尾部的防弯折结构细节。结构设计上预留了线缆接入的空腔位置，用户可根据实际使用需求自行添加线缆部分模型，模型整体按1:1真实比例构建，各部件之间的装配间隙符合实际生产的装配公差要求，外壳的卡扣结构、螺丝柱的内孔尺寸都做了精准的参数设定，可直接导出用于结构干涉检查。设计思路围绕通用VGA公头的标准化结构展开，没有添加多余的自定义结构，完全匹配市面常规VGA公头的外观与内部结构特征，模型经过拓扑优化，面数合理，既保留了足够的细节精度，也不会出现冗余面导致的编辑卡顿问题，可适配各类三维场景的使用需求，无论是做产品展示动画、装配教学演示还是结构改装设计都能直接使用。
