方形安装基座轴承座托架结构设计

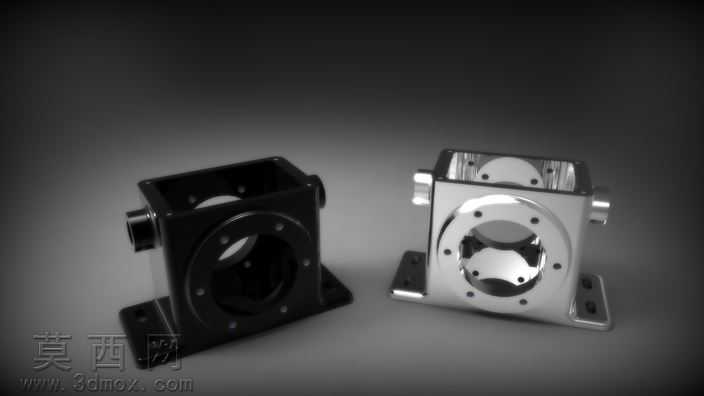

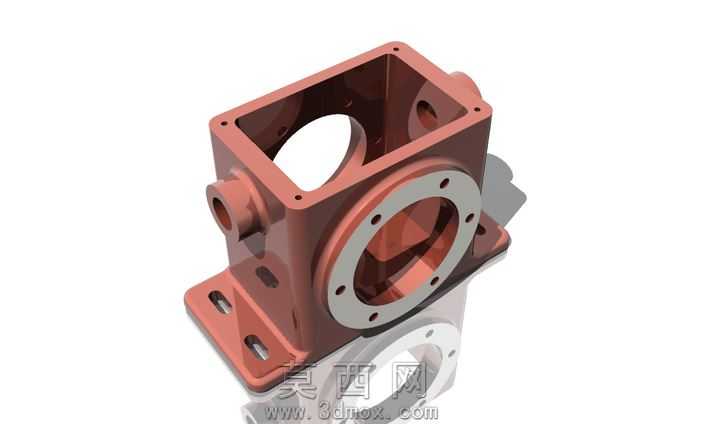

本作品为方形安装基座类轴承座托架三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以底部带安装孔的法兰底板为基准特征，向上拉伸生成方形中空主体壳体，在壳体四个相邻立面分别创建同轴度严格对齐的轴孔特征，其中正面轴孔周围均匀分布螺栓安装沉孔，用于配套端盖的密封固定，侧面伸出的短轴凸台用于对接外部传动构件，所有孔位、壁厚、安装边尺寸均遵循机械设计通用公差标准，可直接导出工程图用于生产加工参考。材质与渲染环节分别制作了两种外观效果，黑色款采用哑光硬质阳极氧化金属材质，调整粗糙度参数模拟磨砂氧化层的漫反射质感，边缘做轻微倒角处理避免应力集中的视觉表现；银色款采用抛光不锈钢材质，添加环境反射贴图模拟金属镜面高光效果，孔位边缘的倒角处做高光强化处理，还原精密机加工零件的金属质感，渲染时采用三点布光方案，主光从斜上方45度投射突出主体轮廓，辅光补亮暗部细节，背景使用渐变灰色突出零件本身的结构特征。结构设计上采用中空方形壳体方案，相比传统实心轴承座大幅降低整体重量，同时保证足够的结构刚性，底部法兰底板设置四个沉头安装孔，可通过螺栓快速固定在设备安装面，壳体内部预留轴承安装腔室，各立面轴孔的同轴度公差控制在0.02mm以内，保证传动轴运转时的同心度要求，侧面凸台可根据实际使用需求拓展安装油封、端盖或者外接管路，整体结构兼顾安装便捷性与使用通用性，可适配小型传动设备、精密仪器的转轴支撑场景。设计思路围绕通用传动支撑需求展开，摒弃冗余的装饰性结构，所有特征均服务于功能实现，安装孔位采用行业通用规格，可直接替换同类型标准轴承座使用，建模过程中所有特征均保留参数化历史记录，使用者可根据实际安装尺寸、轴径需求快速修改对应参数，生成适配不同场景的定制化版本，模型同时导出了STEP、IGES、STL等通用格式，可兼容绝大多数三维设计软件与3D打印切片软件，满足设计验证、加工生产、3D打印打样等多场景使用需求。
