带螺纹孔长条形金属线夹结构设计

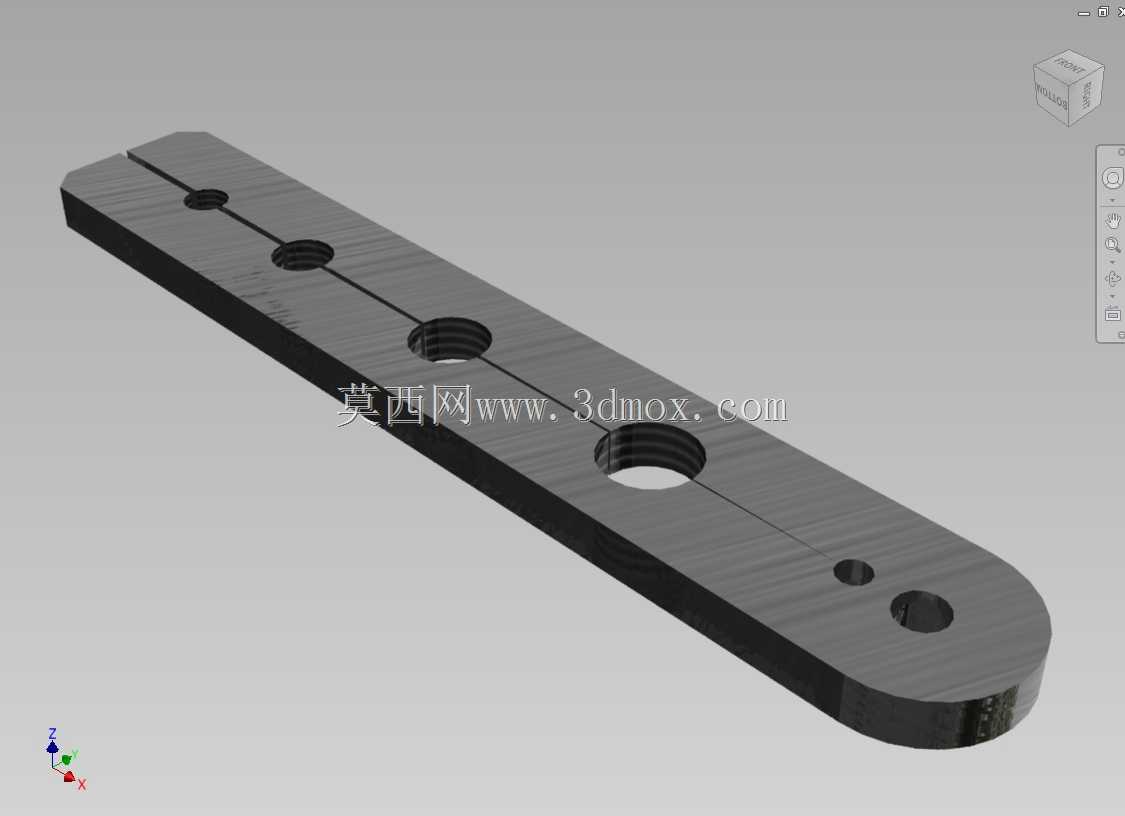

　　在工业布线、机电设备装配以及自动化产线的线束排布作业中，线束的固定与规整直接影响设备内部走线的整洁度、后期维护效率，甚至会因为线束晃动、干涉运动部件引发设备故障，这类长条形带螺纹孔的线夹，正是针对多根并行线束的固定需求设计的压紧式固定件。不同于常见的小型单孔扎带线卡，这款线夹采用长条式扁平本体设计，本体一端做圆弧收边处理，避免尖锐棱角刮伤线束外层绝缘皮，同时也能减少安装时与周边结构件的干涉风险。本体上沿长度方向排布了多个不同孔径的通孔与螺纹孔，其中大尺寸螺纹孔用于安装压紧螺钉，通过螺钉的旋进压力带动压片或者直接将线束压紧在安装基面与线夹本体之间，小尺寸的光孔则用于穿入安装螺栓，将整个线夹固定在设备的安装板、型材框架或者机壳内壁上，安装孔的位置沿本体中线对称排布，保证安装后受力均匀，不会因为长期受线束拉扯出现单侧翘起的问题。

　　从设计思路来看，这款线夹没有采用复杂的异形结构，整体以等厚度的金属板材为基础做机加工成型，厚度选择兼顾了结构强度与安装空间占用，既不会因为本体过薄导致螺钉压紧时出现本体弯曲变形，无法提供足够的压紧力，也不会因为本体过厚占用过多的设备内部安装空间，适配多数紧凑型机电设备的内部布线场景。本体中间沿长度方向开有一条贯通的窄槽，这个结构并非工艺减重槽，实际作用是给线束提供一定的形变容纳空间，当多根线束直径存在细微公差时，窄槽可以允许本体在螺钉压紧时产生微小的弹性形变，让不同线径的线束都能被均匀压紧，不会出现部分线束压得过紧损伤绝缘层、部分线束压得过松出现窜动的问题。圆弧端的两个小孔，其中一个为光孔、一个为螺纹孔，可根据实际安装场景选择固定方式，当安装基面空间受限无法在末端布置固定螺栓时，可利用末端的螺纹孔搭配小规格螺钉做辅助压紧，或者用于固定接地导线，实现线束固定与接地导通的双重功能，减少额外零件的使用。

　　实际应用中，这类线夹多用于配电柜内部的多芯电缆固定、机床设备的动力线束与信号线束分隔固定、自动化设备的拖链端部分线固定，也可用于小型工程机械的驾驶室内线束排布。安装时需要注意，线夹的安装基面需要保持平整，避免因为基面凹凸导致线夹安装后出现翘曲，影响压紧效果；压紧螺钉的旋紧力矩需要控制在合理范围，对于带绝缘层的低压线束，力矩过大容易压破绝缘层造成短路隐患，力矩过小则无法有效固定线束，设备运行产生的振动会导致线束窜动磨损。相比塑料材质的线卡，这款金属线夹的耐温范围更广，可在高温设备周边、油污较重的加工设备内部使用，不会因为长期接触切削液、润滑油出现材质老化脆断的问题，使用寿命更长，固定可靠性更高，适合需要长期免维护的工业设备场景。在三维建模过程中，这类零件的建模重点在于螺纹孔的规格匹配、安装孔的位置度公差控制，以及边缘倒角的处理，所有与线束接触的边缘都需要做小圆角或者倒角处理，去除加工毛刺，避免安装和使用过程中刮伤线束；螺纹孔的深度需要根据所选螺钉的长度做匹配设计，保证螺钉旋入后有足够的啮合牙数，提供可靠的压紧力，同时不会出现螺钉顶穿本体的问题。
