双极通用型低压空气断路器结构建模

　　在民用建筑配电、工业终端配电回路的设计选型中，这类双极结构的微型断路器是末端回路保护的核心元件，日常也常被从业者称为空气开关，主要承担单相220V交流回路的过载保护、短路保护功能，同时可作为回路的手动分断开关使用，在住宅户内配电箱、小型设备控制柜、照明配电回路、普通插座回路中都有极高的应用覆盖率。

　　从实际使用场景来看，这类双极断路器能够同时分断相线与中性线，相比单极断路器在检修断电时的安全性更高，可避免中性线异常带电带来的触电风险，因此在民用住宅的入户总开关、厨卫回路、壁挂式空调回路，以及工业现场的单相小型设备供电回路中，都会优先选用双极结构的产品。其核心保护逻辑依靠内部的双金属片实现过载长延时脱扣，当回路电流长时间超过额定值时，双金属片受热弯曲推动脱扣机构动作分断电路；依靠电磁脱扣器实现短路瞬时脱扣，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣杆，在毫秒级时间内分断电路，避免线路过热起火或设备烧毁。

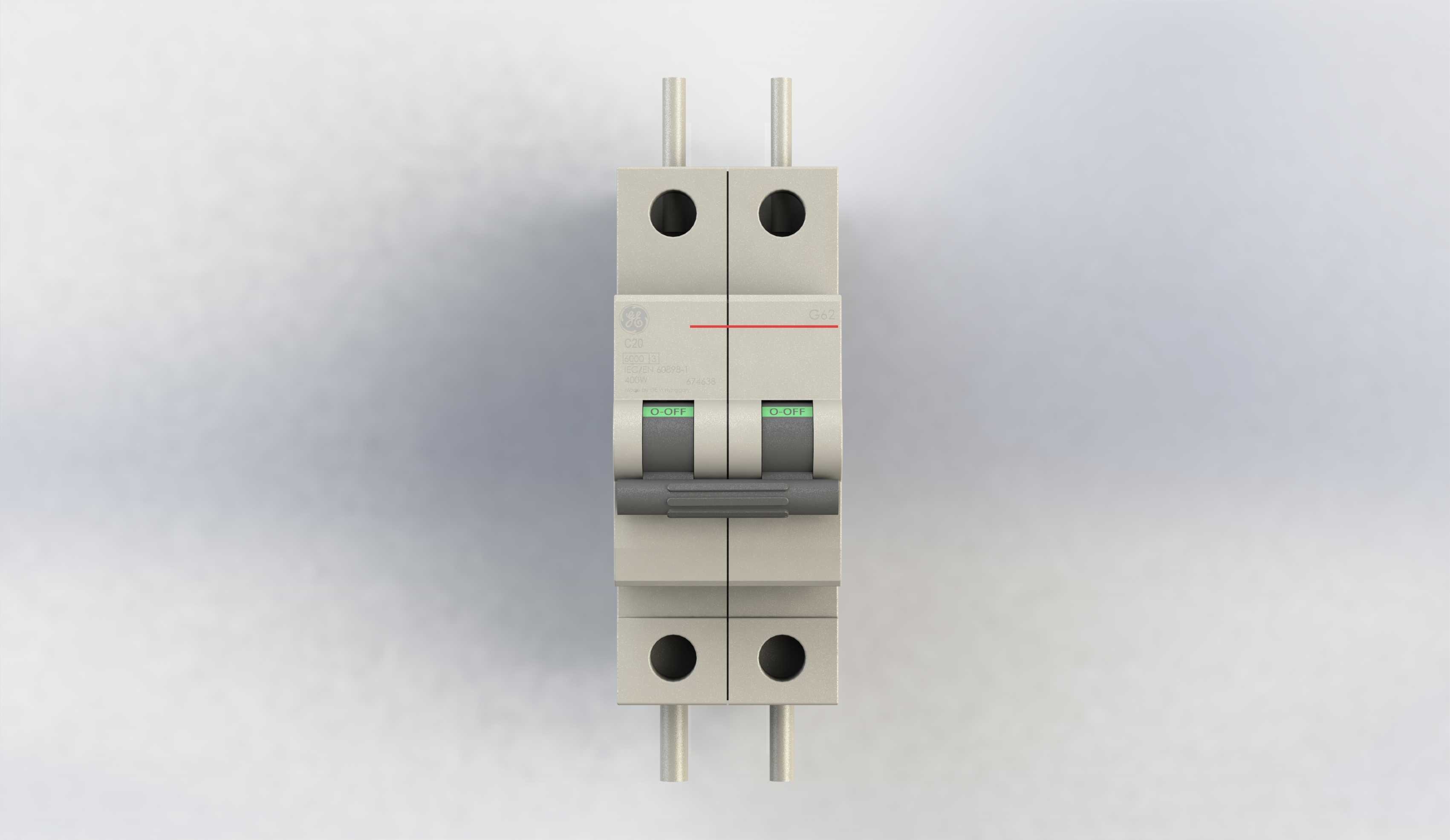

　　建模过程中首先要明确产品的安装边界，这类产品统一采用标准35mmDIN导轨安装结构，背部的卡扣结构完全适配行业通用导轨尺寸，建模时需要严格控制卡扣的开合行程与卡接尺寸，保证模拟装配时能够顺利卡入导轨且无干涉。整体外形宽度为2个标准模数宽度，也就是36mm，这个尺寸是终端配电产品的通用模数，单极宽度为18mm，双极产品宽度严格控制在36mm，高度与深度也符合行业通用尺寸规范，保证在配电箱内拼装时，相邻断路器之间无间隙、无错位，能够和同模数的漏电保护器、隔离开关等产品并排拼装。

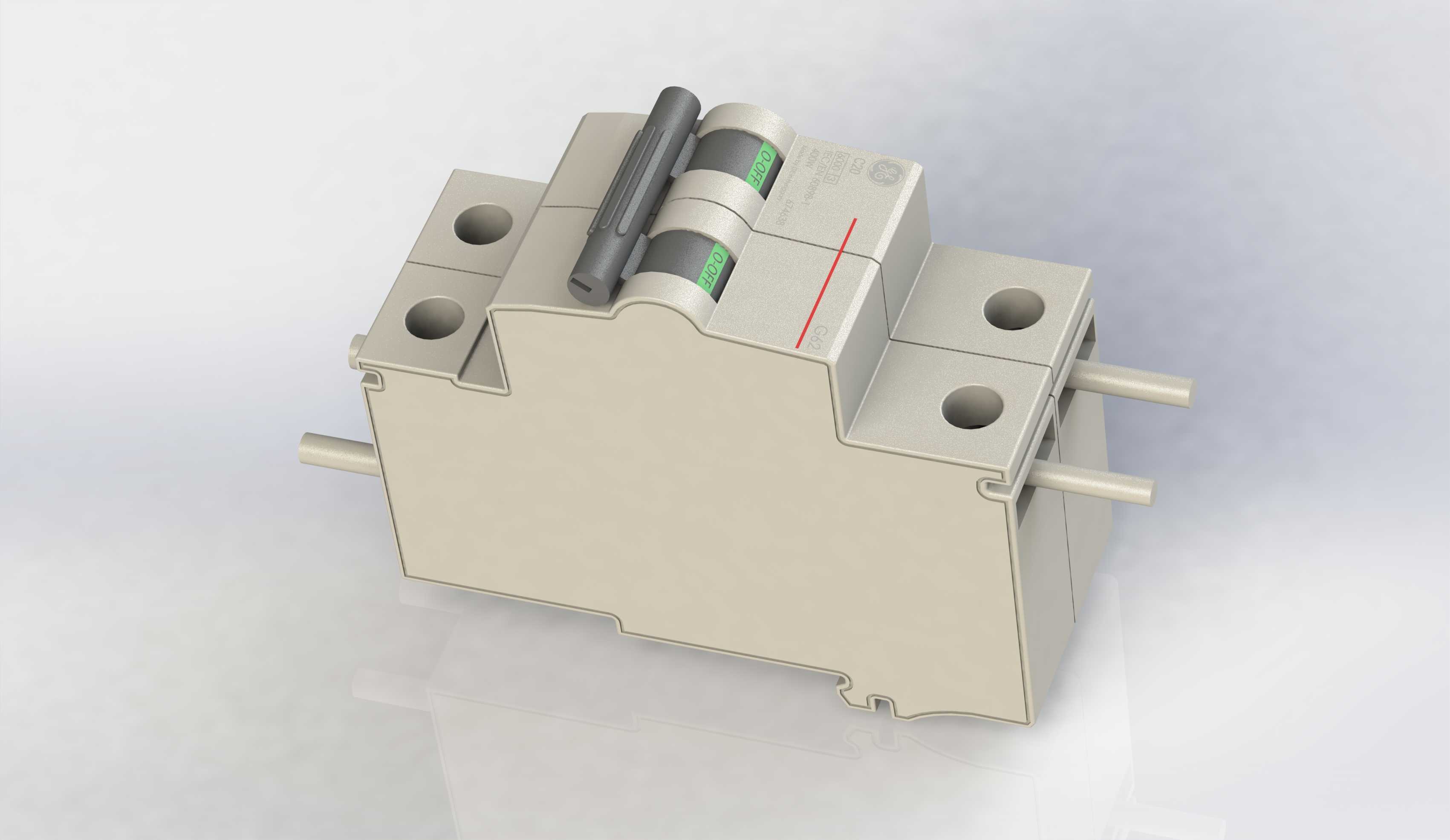

　　外观结构上，正面设置有操作手柄，手柄的三个位置分别对应合闸、分闸、脱扣三种状态，建模时需要还原手柄的摆动角度范围，合闸状态下手柄向上抬起，分闸状态下手柄向下扳动，脱扣状态下手柄停留在中间位置，方便运维人员快速判断回路故障状态。进出线端的接线端子采用螺钉压紧式结构，建模时还原了端子的压线板结构，能够适配不同线径的铜芯导线接入，端子的螺钉孔位置、深度都按照实际产品参数设置，保证模拟接线时导线能够顺利插入端子腔，拧紧螺钉后压线板能够均匀压紧导线，避免出现虚接发热的问题。

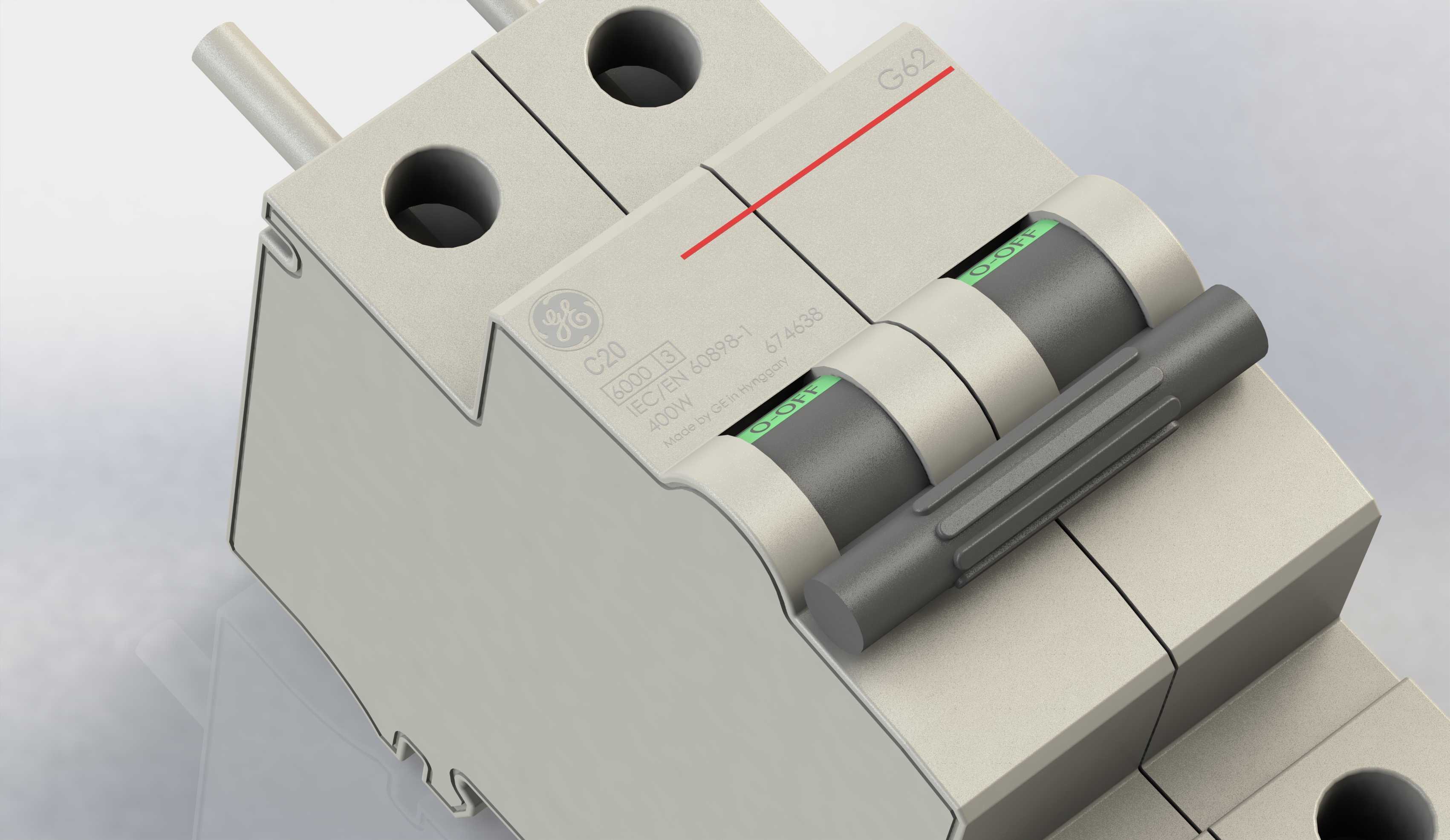

　　产品正面的两个圆形孔是操作状态指示孔，可直观看到内部触头的分合状态，避免外部手柄位置与内部触头状态不一致带来的误判。外壳采用阻燃PA66材质建模，表面的筋条结构既能够提升外壳的结构强度，也能增加产品拼装时的摩擦力，避免多台断路器并排安装时出现滑动错位。内部的灭弧室结构在建模时也做了还原，灭弧栅片的排列角度、间距都按照实际灭弧需求设置，保证分断短路电流时能够快速切割、冷却电弧，避免电弧喷出造成相间短路或人员灼伤。

　　在结构设计思路上，这类断路器的所有零部件都采用模块化拼接结构，左右两极的壳体通过卡扣与定位柱拼接，不需要额外的紧固件即可完成壳体组装，既提升了生产装配效率，也方便后期的故障检修。操作机构采用四连杆结构，建模时还原了机构的传动逻辑，保证手动操作手柄时，动触头能够快速完成合分动作，且触头的开距符合低压电器的安全规范，保证分断后有足够的电气间隙，不会出现击穿拉弧的问题。接线端子的压线板采用弧形接触面设计，能够和圆形导线的表面充分贴合，增大接触面积，降低接线处的接触电阻，减少长期运行时的发热问题。

　　从选型适配的角度来看，这款额定电流20A的C型脱扣特性断路器，适配的负载类型为普通照明、普通家用插座、小功率家电这类常规阻性与小感性混合负载，脱扣曲线为C型，也就是短路电流达到5-10倍额定电流时瞬时脱扣，能够避开家电启动时的短时冲击电流，不会出现误跳闸的情况。建模时严格控制了各零部件的配合公差，比如操作手柄与壳体之间的间隙、动触头与静触头的接触压力、脱扣机构的动作行程，都按照实际量产产品的公差要求设置，保证模型可直接用于产品结构验证、配电系统模拟装配、教学演示等场景。
