STM32F407ZGT6核心Cortex-M4开发板结构

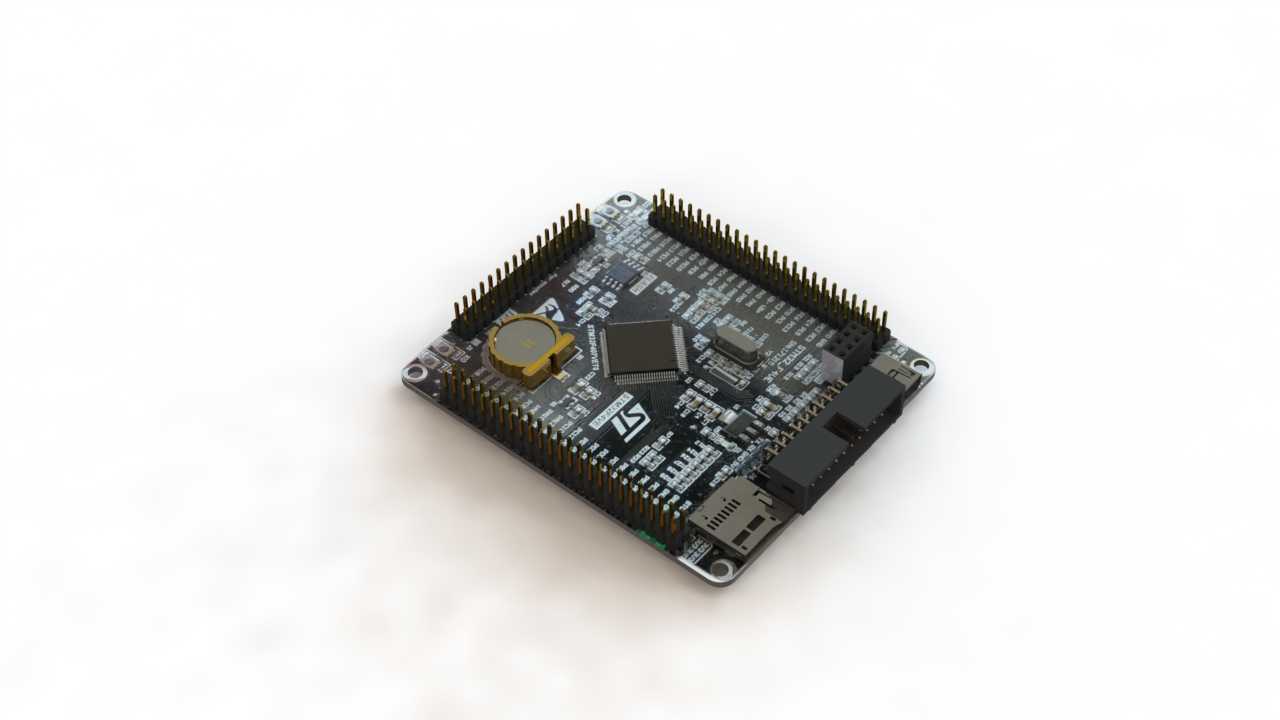

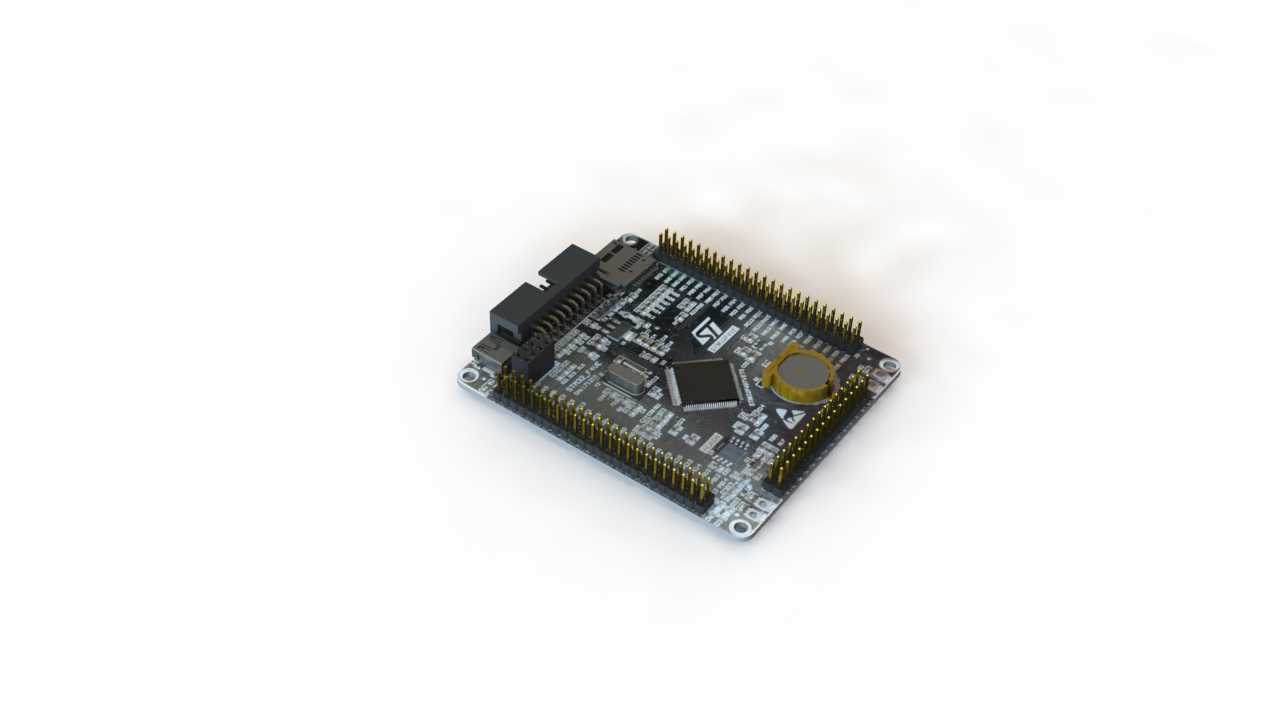

　　这款嵌入式核心控制板的三维结构还原，完全围绕工业现场嵌入式控制单元的实际装配需求搭建，做结构设计时最先考虑的是板载元件的安装干涉问题——毕竟这类核心板常作为子卡嵌入到各类工控设备、智能终端、数据采集装置的主控舱内，周边会挨着电源模块、通讯接口板、接线端子排，板卡四周的排针高度、元件突出量都留足了装配余量，不会出现插装后和周边结构件顶死的情况。从实际应用场景来看，这类核心板覆盖的工况很杂，小到桌面级小型检测设备的主控单元，大到产线分布式采集节点的控制核心，甚至部分小型智能装备的运动控制副板都能用到，所以建模时特意把板上每一个突出元件的轮廓都做了精准还原：侧边的TF卡座突出高度、后备电池座的凸起尺寸、USB接口的插装边界、主芯片的散热片预留空间，每一处尺寸都对应实际元件的安装公差，做整机结构设计时直接调用这个模型，就能快速校核板卡和安装槽、固定柱、周边走线的空间匹配度，不用反复核对元件手册的尺寸参数。

　　设计思路上完全遵循实际PCB板的叠层逻辑，板厚按照常规工业控制板1.6mm的标准设置，四周固定孔的位置、孔径都匹配常用的铜柱安装规格，排针的间距严格遵循2.54mm标准排距，不管是做排针对接的母座选型，还是设计板卡的导向安装槽，都能直接从模型上提取尺寸。板上的主芯片区域特意做了细节还原，包括芯片周边的阻容元件排布、晶振的位置、复位按键的凸起高度，这些细节在做整机EMC结构设计时很关键——比如要给主芯片加屏蔽罩的时候，直接从模型上量取屏蔽罩需要覆盖的区域、需要避让的元件高度，就能快速出屏蔽罩的加工图，不用等实物打样回来再反复调整尺寸。

　　很多结构工程师做嵌入式设备结构时，经常忽略板载接口的插装空间，比如这个板上的Mini USB接口，建模时特意留出了插头插入后的握持空间，不会出现结构外壳开口做小了、USB插头插不到位的问题；侧边的排针组，每一根针的长度都按照常用的直插排针尺寸建模，设计外壳的接插件过孔时，能精准定位过孔的位置和大小，避免后期装配时针脚偏斜、和外壳短路的问题。还有板上的后备电池座，这个元件是很多建模时容易出错的地方，纽扣电池装入后会比电池座本身高出一截，模型里还原了电池装入后的整体高度，设计板卡上方的压条或者盖板时，就能提前留出足够的间隙，不会压到电池导致接触不良。

　　从安装边界来看，板卡的整体长宽尺寸完全匹配实际核心板的规格，四个角做了圆角处理，避免安装时尖角刮伤导线或者绝缘层，固定孔的位置做了沉台设计，对应铜柱的安装高度，能保证板卡安装后和安装基面保持固定间距，给板底的焊盘留出足够的绝缘空间，不会因为板底焊盘接触金属安装板造成短路。做这类电子控制板的三维模型，最核心的价值不是还原外观，而是给结构设计提供准确的空间参考，不管是做专用的工控外壳，还是把这个核心板集成到现有设备的控制舱里，都能通过这个模型提前完成所有空间校核，减少打样迭代的次数。比如在做小型智能检测设备的设计时，把这个核心板模型导入装配体，就能快速排布电源模块、通讯模块、传感器接口的位置，提前规划走线槽的走向，确认所有接插件的插拔操作空间，不会等到实物装配时才发现某个接口被结构件挡住、某个元件和其他模块干涉。另外板上的LED指示灯位置也做了精准定位，设计外壳的指示灯导光柱时，能直接对应灯的位置做导光结构，不用反复调整导光柱的偏移量，保证指示灯的光线能顺利透出外壳。
