KRF型六角压接式铜制电缆接线端子

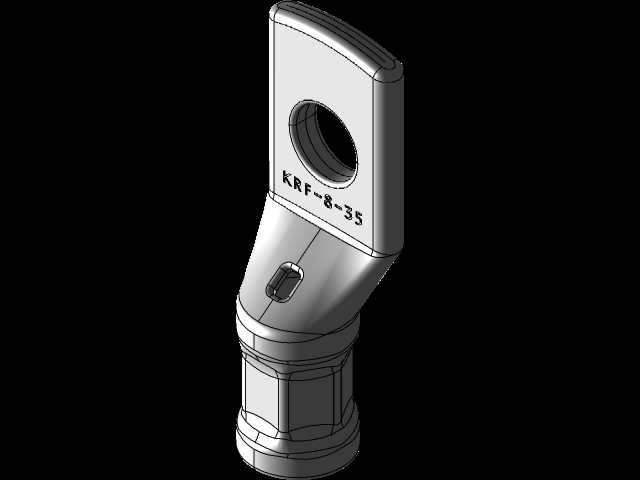

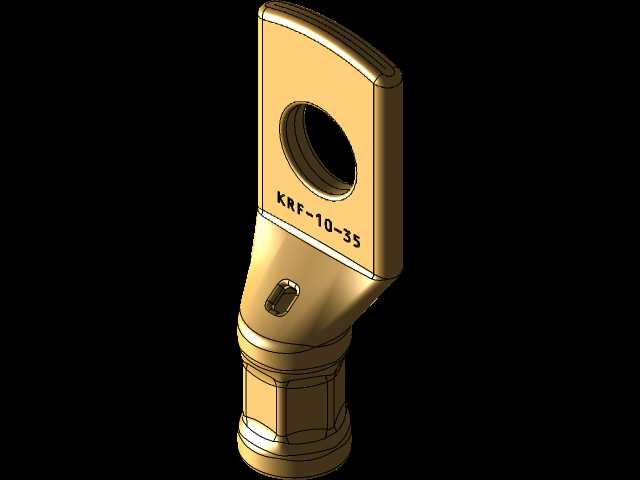

　　在低压配电、电气控制柜装配、变压器出线端接线、工业设备电源接驳等场景里，压接式接线端子是保障电缆与设备端可靠电气连接的核心五金件，这类零件的结构合理性直接决定了大电流工况下的接触稳定性，避免因接触电阻过大引发的发热、打火甚至线路烧毁问题。本次建模的KRF系列压接接线片，适配35mm²截面积的铜芯电缆，对应KRF8、KRF10两个常用规格，建模过程完全参照实际压接工艺的装配需求还原结构细节，没有做简化处理，可直接用于电气布线的干涉检查、BOM清单统计以及装配工艺模拟。

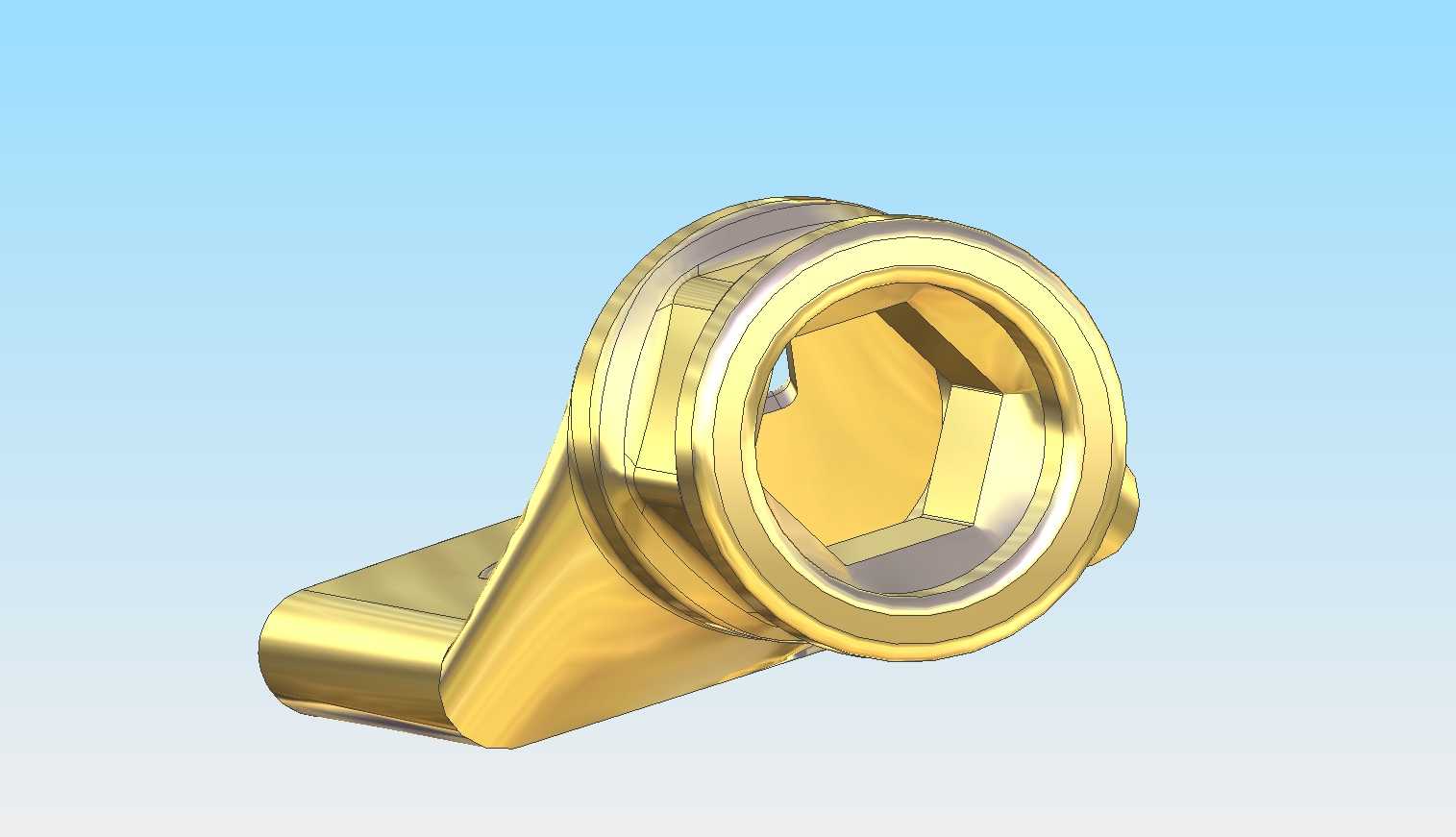

　　从结构设计逻辑来看，该接线片采用空心筒身加平板接线端的一体式结构，材质选用T2紫铜表面镀锡处理，既保证导电性能，也能提升抗氧化能力。筒身部分设计为六角压接结构，压接区域的壁厚经过测算，匹配35mm²电缆线芯压接后的形变余量，压接时采用六角围压的方式，能让筒身金属与电缆铜丝形成均匀的面接触，相比点压方式接触面积更大，抗拉力更强，长期受震动也不会出现松脱。筒身末端预留的检查孔，是现场施工时的关键验证结构，压接完成后施工人员可以通过该孔确认电缆线芯是否插入到位，避免因线芯插入深度不足导致压接不牢、有效载流面积不够的问题，这个细节在很多简化建模的端子模型里经常被忽略，本次建模完整保留了该结构的尺寸与位置，方便施工模拟时做可视化校验。

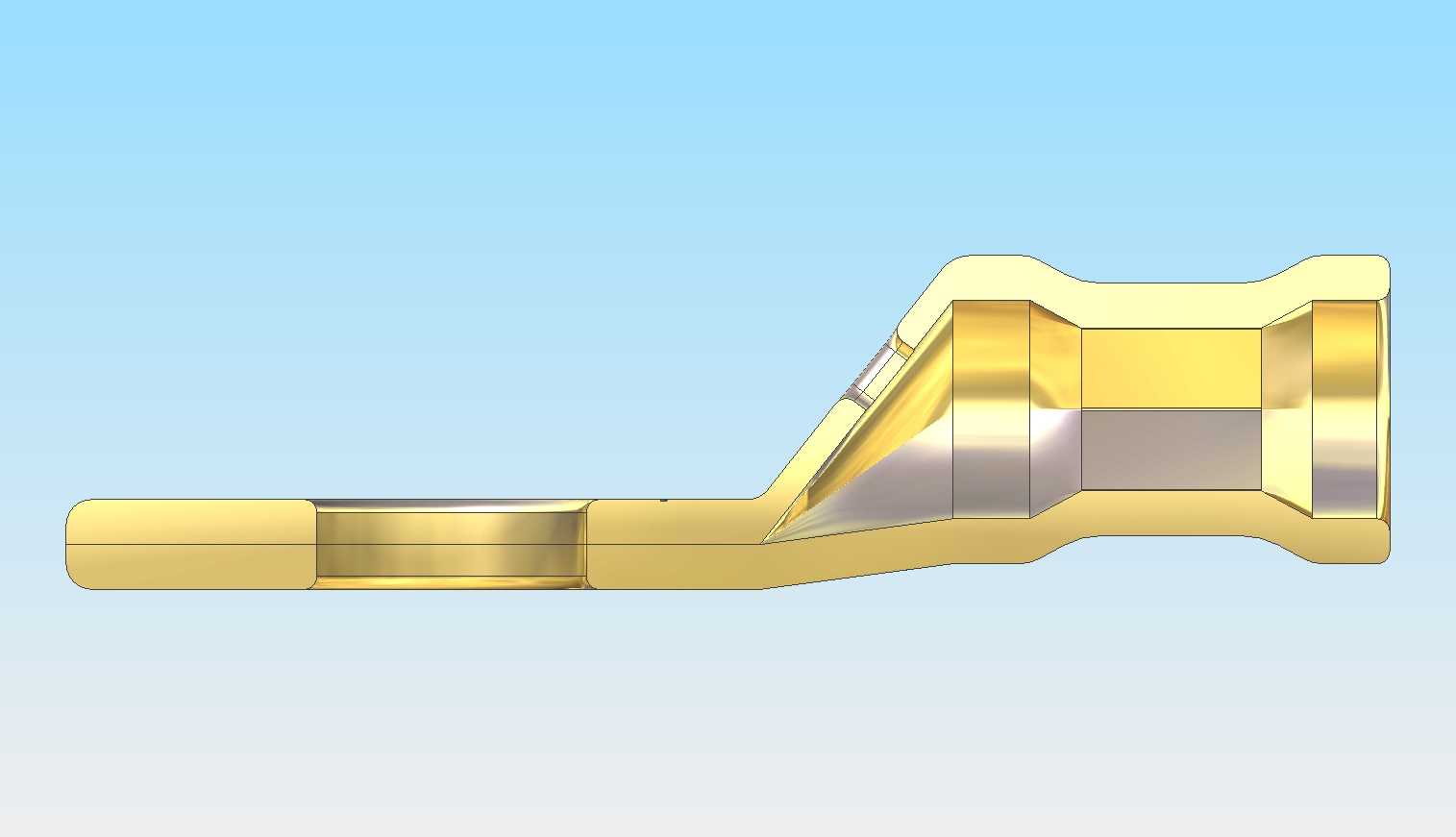

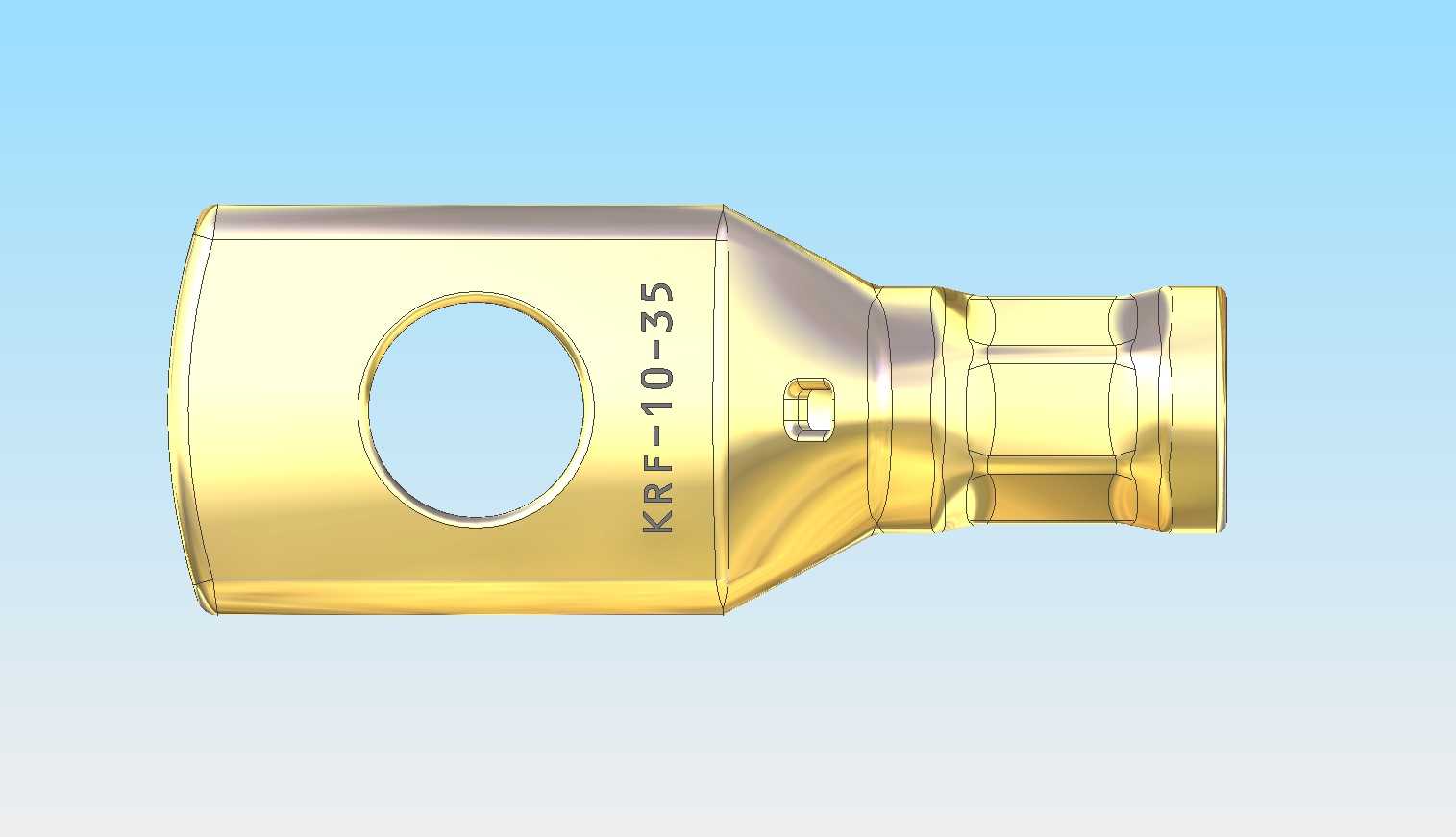

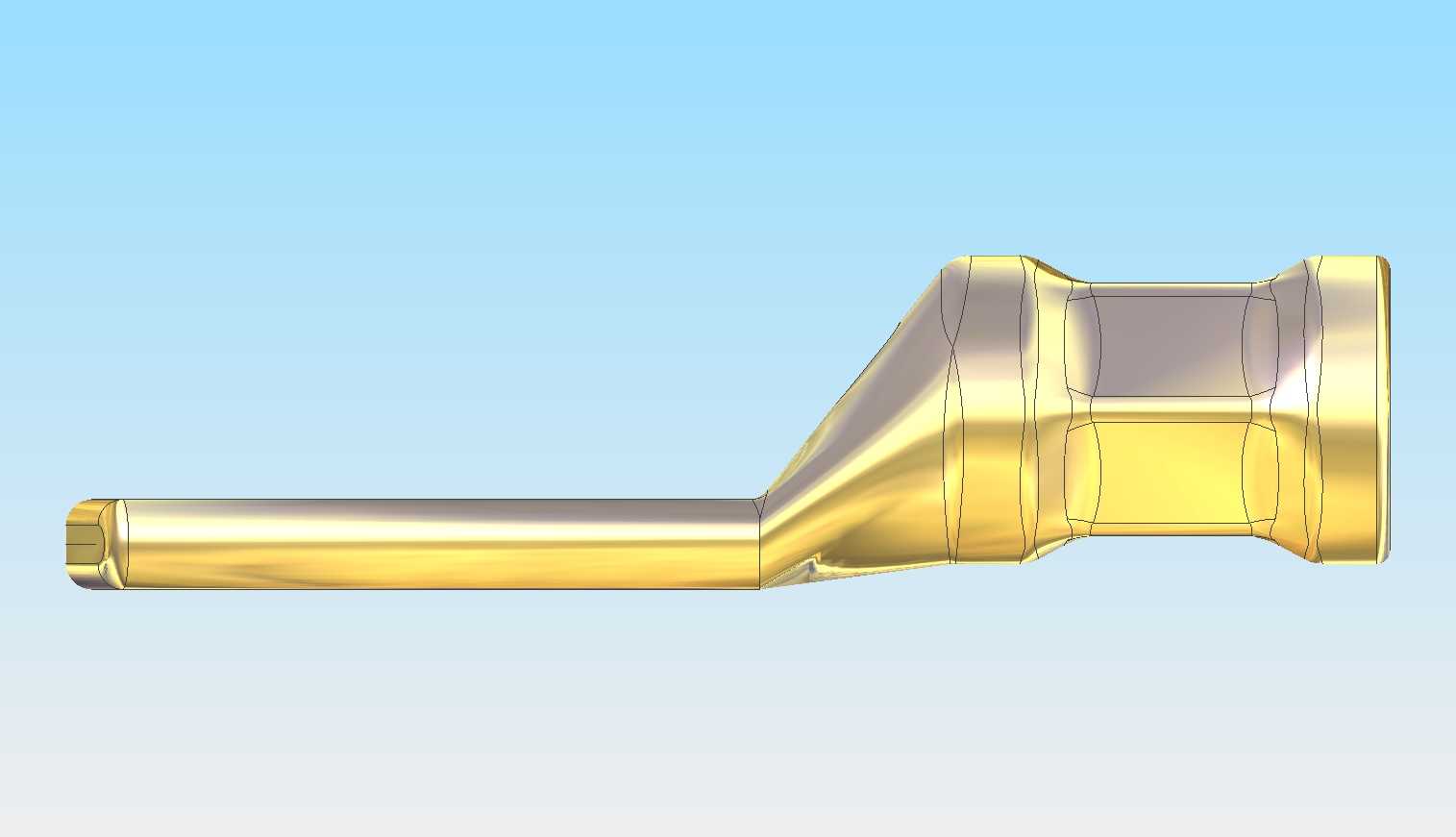

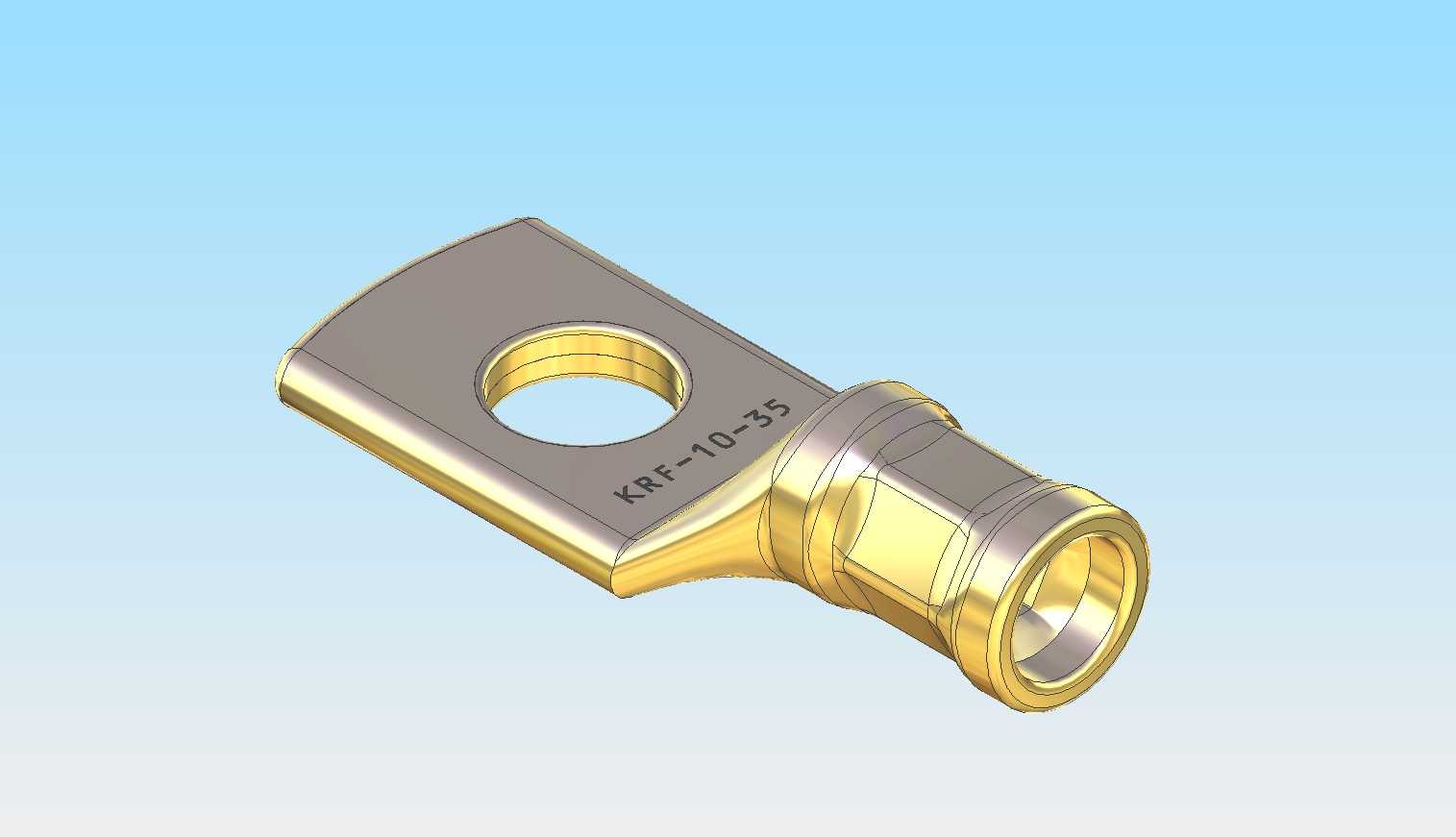

　　平板接线端的开孔尺寸匹配M10规格的紧固螺栓，开孔周围做了局部加厚处理，避免螺栓紧固时平板部分发生翘曲变形，保证接线片与设备接线排的贴合面完全平整，降低接触电阻。平板与筒身的过渡区域采用圆弧渐变结构，没有直角应力集中点，在电缆受侧向拉扯时，应力会沿着圆弧面均匀分散，不会在过渡位置发生断裂。建模时特意还原了该过渡区域的圆角尺寸，以及筒身上的规格标识刻印位置，方便装配时快速识别端子规格，避免错用。

　　从安装边界尺寸来看，该接线片总长度适配35mm²电缆的弯曲半径要求，平板部分的宽度不会超出常用接线排的安装间距，筒身的外径匹配对应规格的热缩管、绝缘护套尺寸，压接完成后可以顺利套上绝缘防护件，不会出现尺寸干涉。在做三维布线设计时，可直接调用该模型模拟端子压接后的整体外形，提前核对电缆弯折后端子与周边元器件的安全间隙，尤其是在柜内空间紧凑的配电箱、变压器接线仓内，能提前规避端子与相邻部件距离不足导致的绝缘安全隐患。

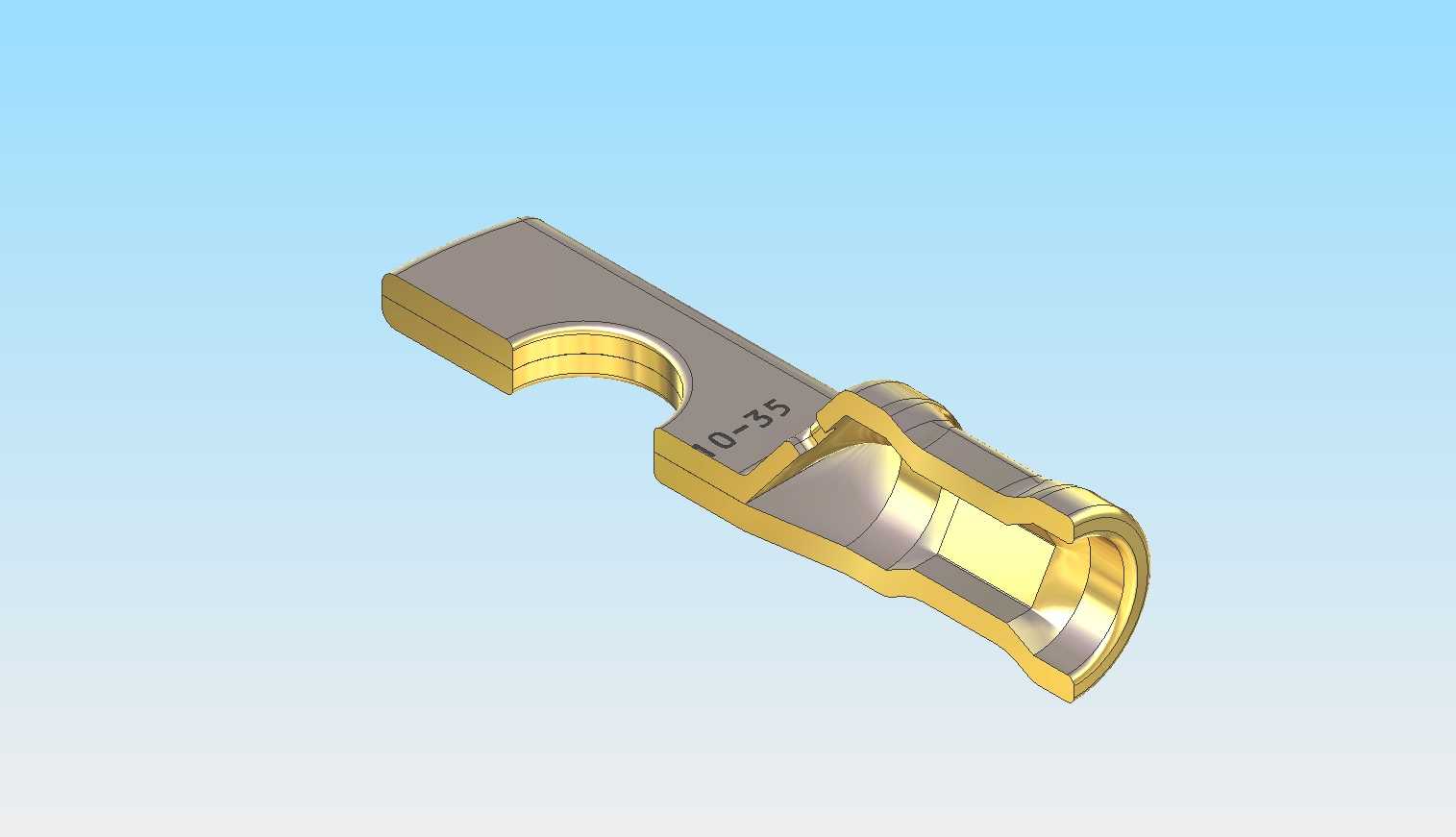

　　不同于市面上常见的简化端子模型，本次建模还原了压接前筒身的完整空心结构，以及压接区域的预变形导向槽，在做压接工艺仿真时，可以直接基于该模型划分网格，模拟六角压模压下时筒身的金属形变过程，验证压接后的紧实度是否满足拉力要求。同时模型的接触面平整度、开孔的位置度都严格按照五金件的通用公差要求设定，可直接用于生成工程图，指导零件的加工生产。在实际选型过程中，设计人员可以通过该模型直观对比不同规格接线端子的尺寸差异，根据接线排的螺栓规格、电缆线径、安装空间快速选定适配的型号，减少现场安装时的尺寸 mismatch 问题。
