适配775系列电机的PLG42行星齿轮减速结构

在小型传动设备的选型与结构设计场景中，这类适配大尺寸马布奇式直流电机的行星减速结构，是解决高转速低扭矩电机输出特性匹配负载需求的核心部件，常见于小型电动工具、智能传动模组、桌面级自动化执行端、小型代步驱动单元等需要低转速大扭矩输出的场景，很多需要紧凑安装空间同时对输出扭矩有明确要求的设备，都会优先选用这类同轴式行星减速结构，相比平行轴齿轮减速，它的同轴输出特性可以大幅缩小动力单元的径向安装尺寸，让整体动力模组的结构更紧凑，安装布局更灵活。

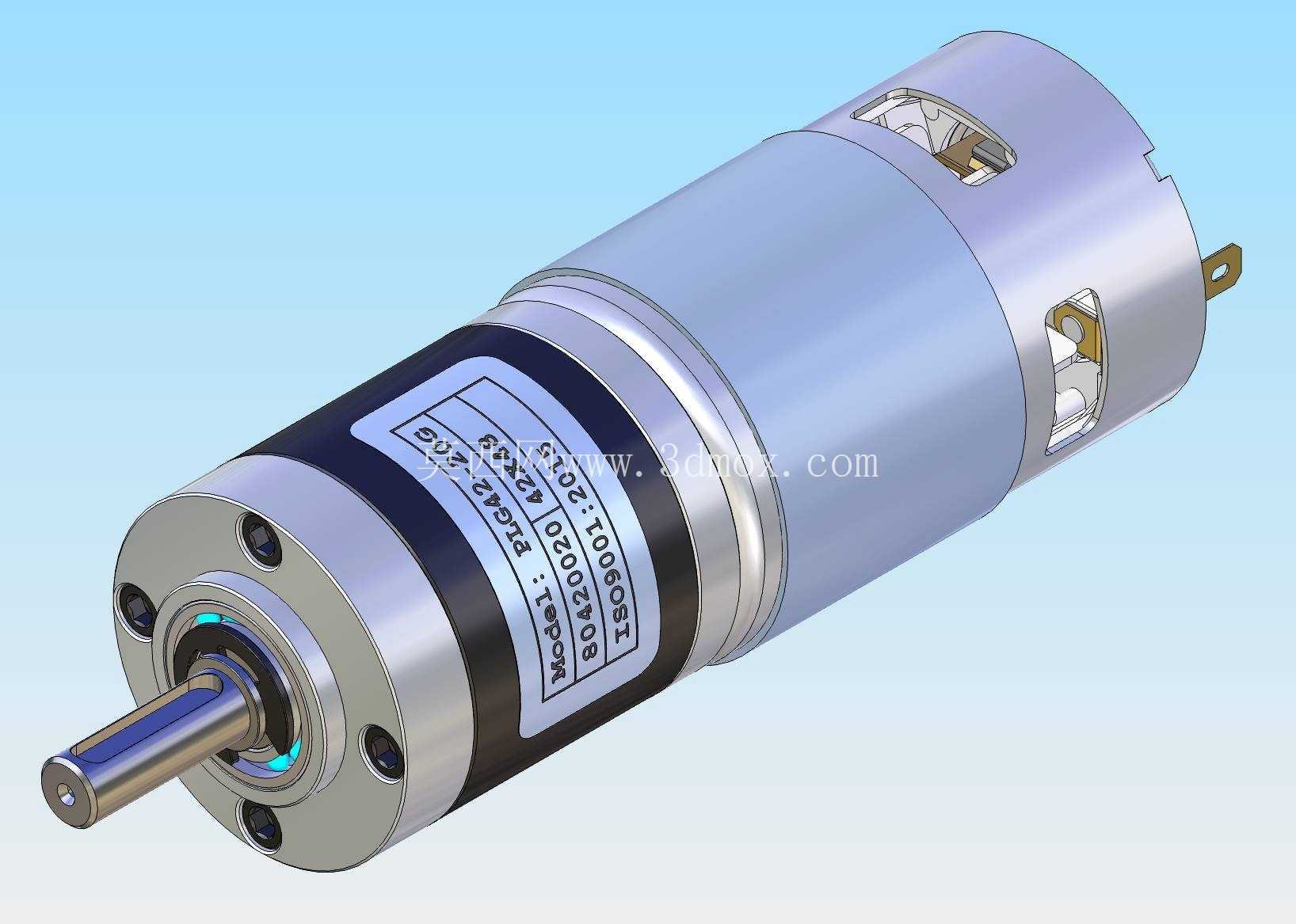

这款减速结构的核心适配对象是775、895、997这类常见的中功率直流电机，这类电机本身的空载转速普遍在数千到上万转每分，直接输出时扭矩小、转速过高，完全无法直接驱动多数负载，搭配这套行星减速结构后，可通过齿轮组的减速比放大输出扭矩，同时将输出转速降到负载适配的区间。结构设计上采用模数0.6的齿轮参数，太阳轮为17齿结构，输入端匹配5mm孔径的电机小齿轮，默认是两级行星齿轮传动架构，实际应用中如果需要不同的减速比，不需要重新设计整套结构，只需要通过切割或者延长环形齿轮部分的长度，调整行星轮的级数，就能快速适配不同的减速比需求，不需要重新开模或者重构整体安装接口，这点对于小批量定制化的设备开发来说非常友好，可以大幅缩短结构调整的周期，降低改型的设计成本。

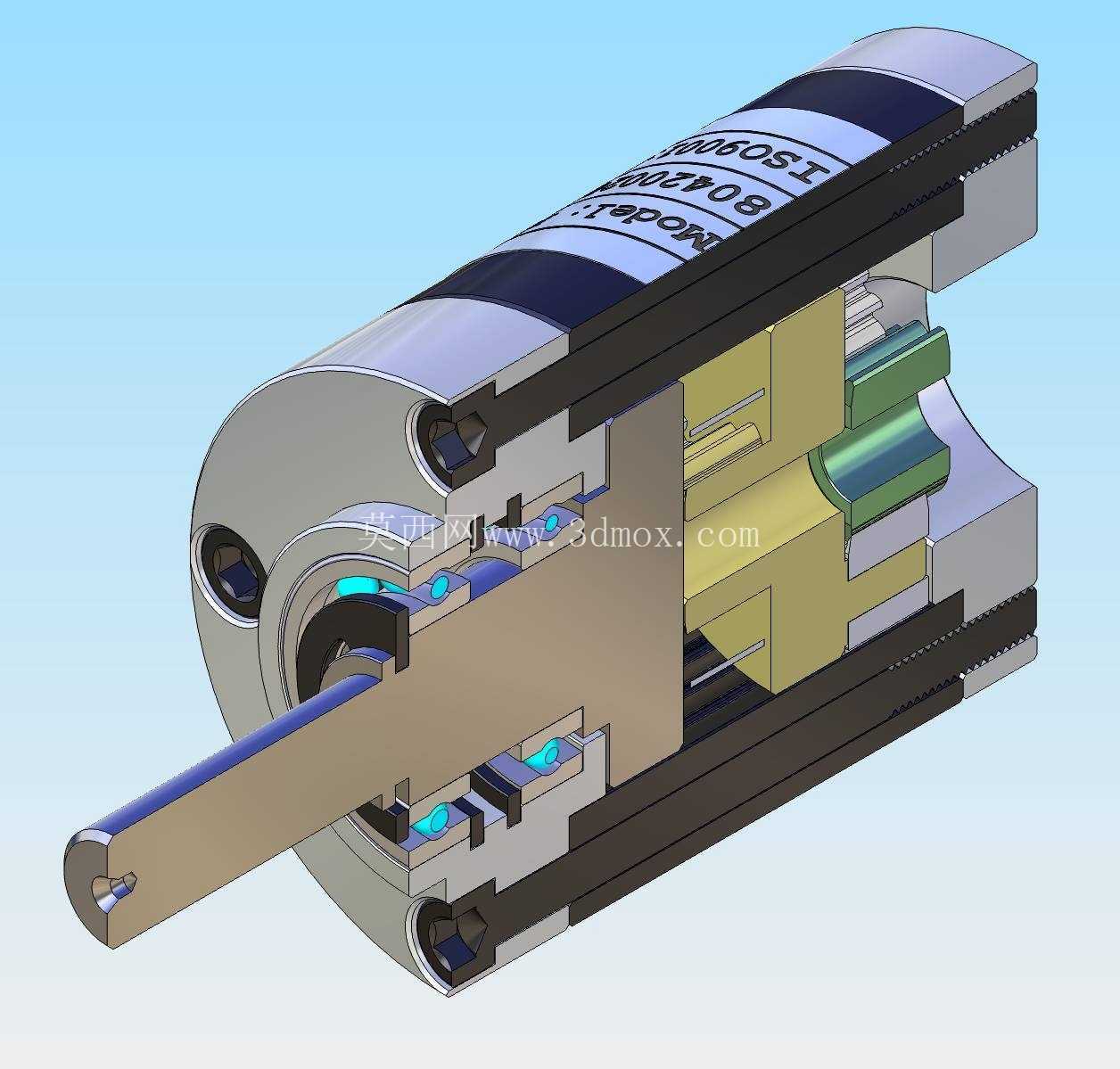

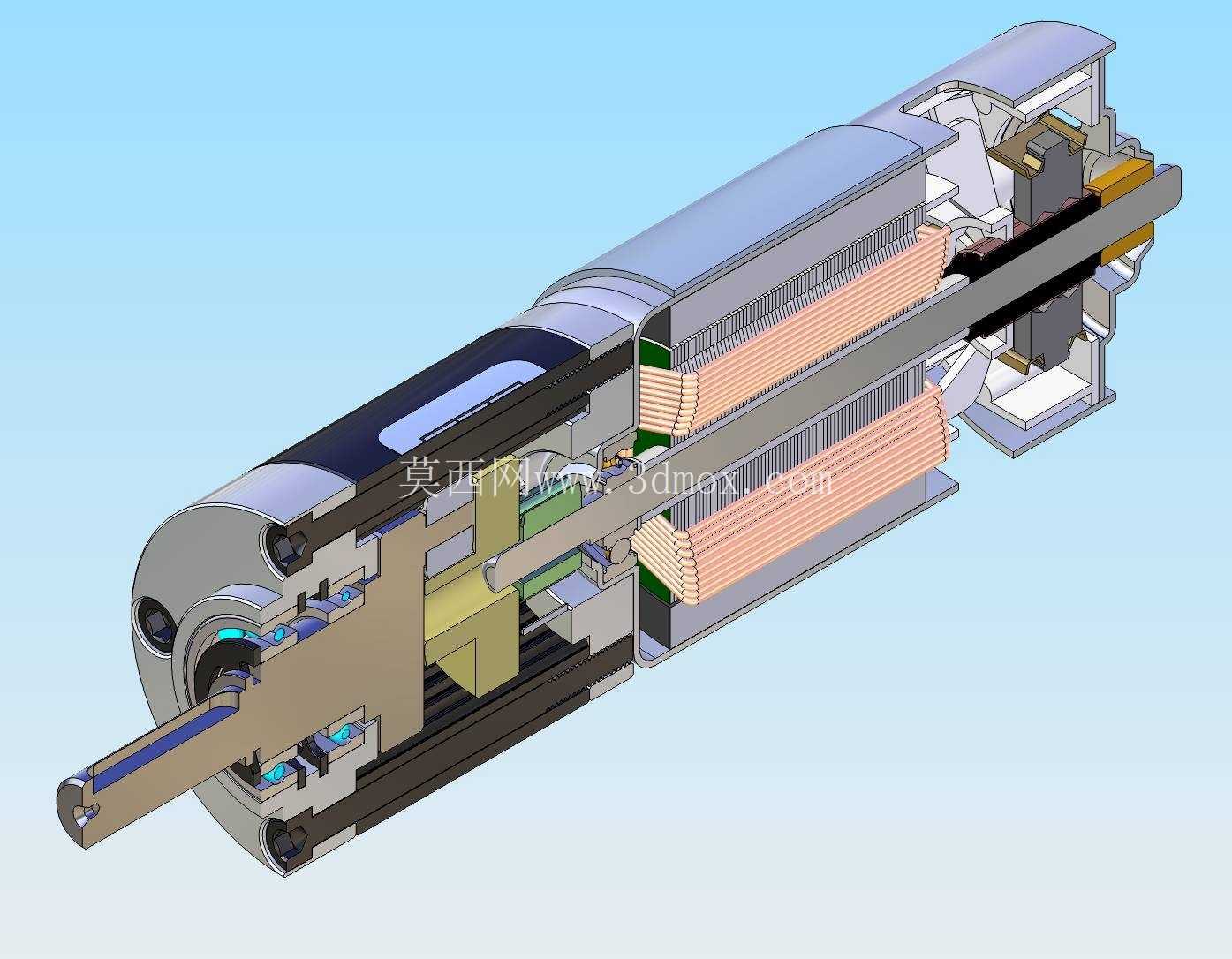

从结构细节来看，这套减速结构的内部传动布局做了简化处理，核心传动的齿轮啮合关系、定位台阶、安装止口都按照实际装配需求做了还原，虽然部分内部装饰性结构不做完全的工程化细化，但核心的装配尺寸、啮合间隙、定位基准都符合实际装配要求，只需要搭配对应规格的电机，补充对应的固定螺丝孔位就能完成装配，后续补充的前部螺丝孔位也解决了初版结构前端固定的问题，让端盖和减速壳体的连接更可靠，能承受更大的输出扭矩负载，不会因为负载过大出现端盖移位或者齿轮啮合错位的问题。输入端的电机安装位做了适配775系列电机的止口设计，电机轴插入太阳轮的配合长度、径向定位间隙都做了合理预留，装配时不需要额外做复杂的适配加工，输出端采用金属输出轴结构，搭配滚珠轴承做径向支撑，能承受一定的径向负载和轴向负载，满足多数小型传动场景的输出轴受力需求。

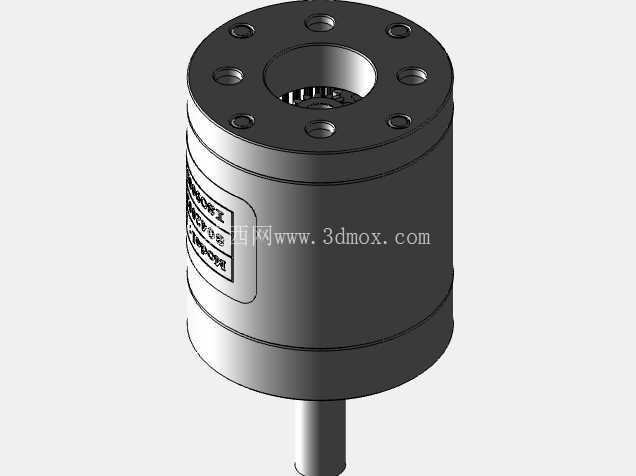

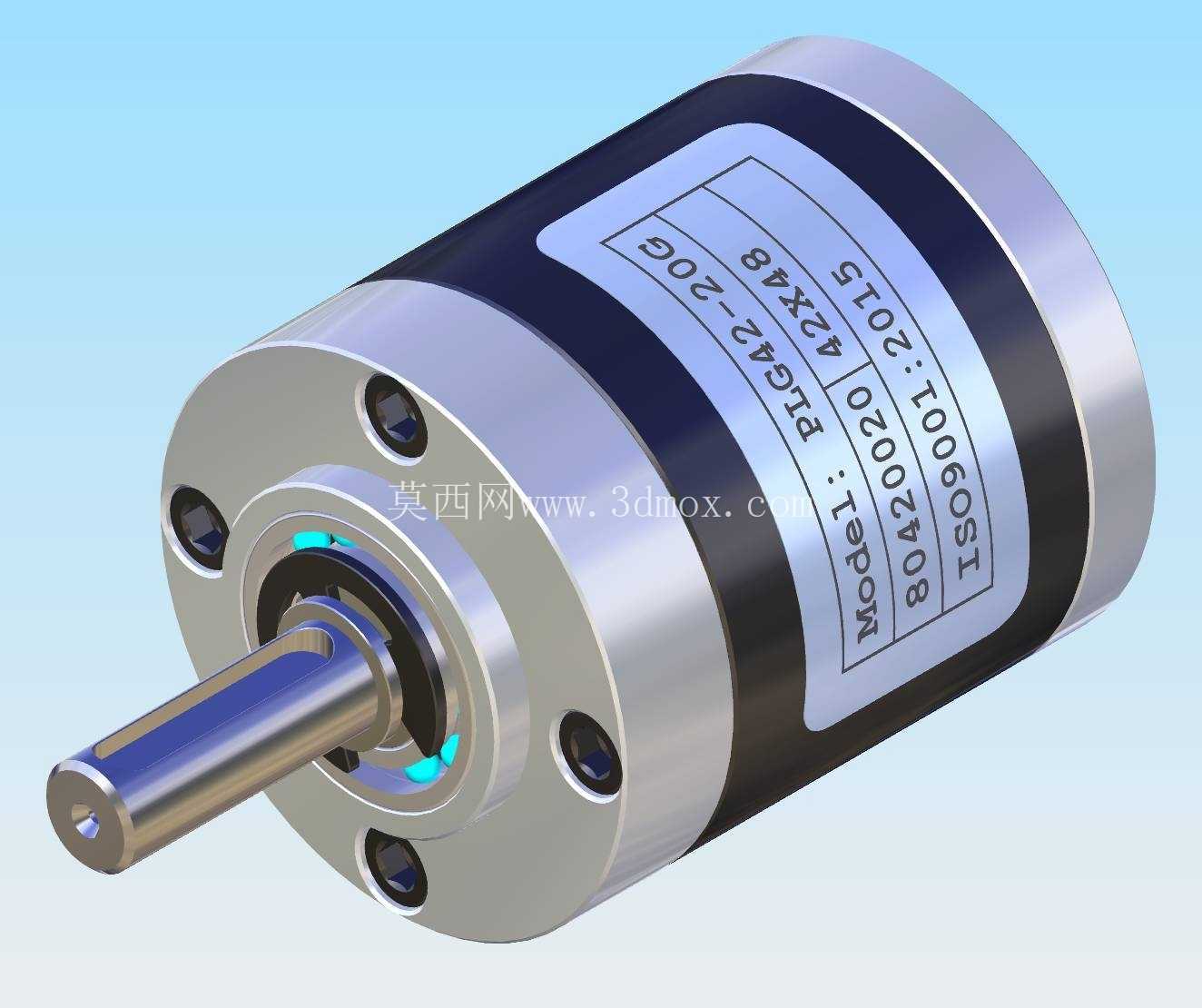

安装边界上，这套减速结构的外径为42mm，和常见的42系列安装尺寸兼容，不管是替换现有同规格减速箱，还是在新设备上做安装布局，都可以直接沿用42mm直径减速单元的安装孔位标准，不需要重新设计安装支架。输出轴的伸出长度、轴径都按照通用标准做了设计，可以直接搭配对应的联轴器、同步轮、驱动轮等负载连接件，不需要额外做轴的二次加工。壳体采用阶梯式的圆柱结构，和后端电机的衔接处做了平滑过渡，没有突出的安装凸耳，整体外圆规整，既可以采用端面螺丝固定，也可以采用抱紧式的安装方式固定在设备的安装孔内，适配不同的安装场景需求。

实际应用中，这类减速结构搭配12V-24V供电的775直流电机时，可以根据选择的级数不同，覆盖从几十转到几百转的输出转速区间，输出扭矩可以满足小型传送带驱动、电动执行器驱动、小型升降机构驱动、智能小车驱动等多种场景的需求，齿轮采用金属材质的设计思路也能保证长期运行的耐磨性，相比塑料齿轮的减速箱，它的负载能力更强，使用寿命更长，适合在有一定负载冲击的场景下使用。设计时也充分考虑了装配的工艺性，所有的齿轮、壳体、端盖、轴承位都采用常规的机加工或者注塑工艺就能生产，没有特殊的异形结构，不需要特殊的加工工艺就能实现批量生产，对于做小型动力模组开发的工程师来说，这套结构的尺寸基准清晰，配合关系明确，既可以直接用来做选型参考，也可以在这个基础上调整齿轮参数、级数、安装接口，快速衍生出适配不同电机、不同减速比、不同安装需求的衍生结构，大幅缩短同类产品的开发周期。
