三爪自定心车床卡盘精密夹持工装

　　在普通卧式车床、转塔车床乃至中小型数控车削单元里，三爪自定心卡盘几乎是主轴前端最常见的工件装夹接口。这套结构对应的是规格125的盘体，盘径落在125mm这一常用档位，适配中小型车床主轴端部，承担轴类、盘套类、短棒料以及规则多边形坯料的定心与夹紧任务。现场加工中，操作工通过插入盘体端面方孔的扳杆转动内部平面螺纹，三个卡爪同步沿径向进给，从而在一次装夹中自动完成对工件外圆或内孔的找正，省去四爪单动卡盘那种逐爪打表、反复调整的繁琐过程，这也是自定心卡盘在批量车削、修配车间里被长期沿用的根本原因。

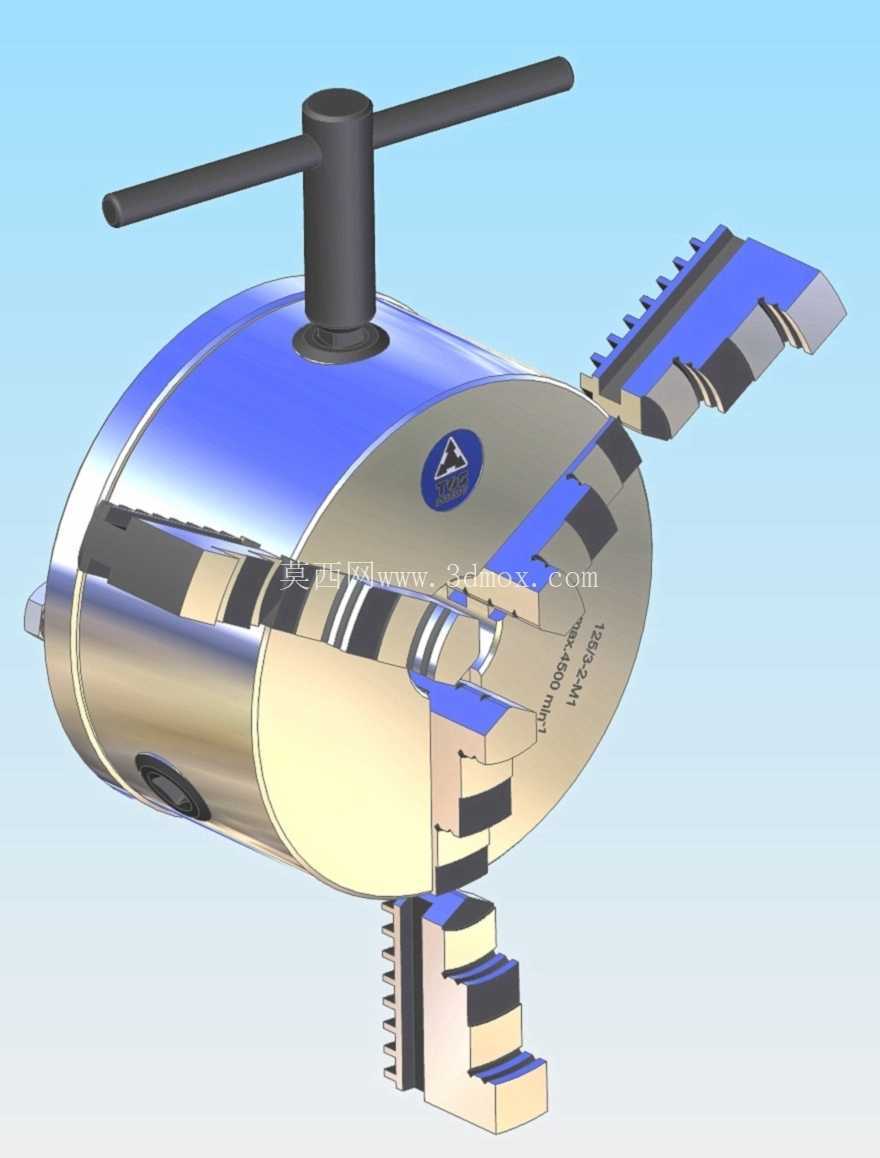

　　从夹持功能看，该型号同时配置了正爪与反爪两套卡爪，也就是内夹与外张两种工作状态。加工实心轴、棒料或较小外径坯件时，使用正爪从外侧抱紧工件外圆；当面对盘套、环类零件需要撑持内孔时，则换装反爪，由卡爪从内壁向外张紧，保证薄壁套类件在不过度压陷的前提下获得稳定约束。卡爪工作面上加工有细密的阶梯齿与防滑齿纹，阶梯面可适应不同直径段的快速定位，齿纹则增大接触摩擦，抑制重切削、断续切削时工件的打滑与转动趋势。盘体材料多采用高强度铸铁或优质钢件，卡爪与关键啮合件经淬火处理，以抵抗长期夹紧带来的磨损与塑性变形。

　　精度表现是这类工装的核心指标。全新状态下，卡盘夹持基准面的径向跳动TIR可以控制在0.05mm左右，这一量级足以满足一般轴类外圆、端面和内孔的同轴度要求。需要客观指出的是，卡盘属于反复承载、频繁开合的运动部件，平面螺纹、卡爪齿条以及盘体配合面在长期使用后会产生磨损间隙，夹持回转精度会随之衰减；经过十余年的实际服役，跳动量可能增大到0.1mm上下。此时若要恢复到精密加工所需的定心水平，通常需要对卡爪进行重新车削（即现场“镗爪”或“磨爪”），或更换磨损的卡爪与啮合副，这是车间维护中非常典型的修复手段，建模时把卡爪与盘体的配合关系、可更换属性表达清楚，对后续维修与备件选型很有价值。

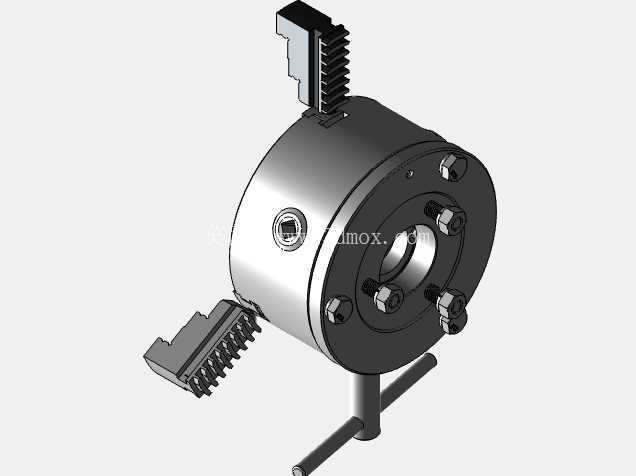

　　结构设计上，盘体内部容纳平面螺纹盘、小锥齿轮与大锥齿轮传动链。扳杆插入外周均布的小锥齿轮方孔，驱动与之啮合的大锥齿轮，大锥齿轮背面的平面螺纹再同时与三个卡爪底部的齿条啮合，实现三爪等速同步径向移动。这种螺旋—齿轮复合传动既保证了定心的同步性，又通过锥齿轮换向把操作力矩从盘体侧面引入，结构紧凑、操作顺手。盘体背面设置与主轴法兰对接的安装止口与连接孔，止口直径、螺栓分布圆以及定位方式构成了关键的安装边界：选型时必须核对主轴端部型号（如短锥法兰或圆柱止口连接），确保卡盘后端接口与机床主轴匹配，否则盘径再合适也无法直接装到机床上。

　　从三维建模角度，盘体回转主体适合用旋转特征建立，外周的小锥齿轮孔、端面方孔、减重与装配孔阵列通过圆周阵列完成；三个卡爪呈120度均布，可先建好单个卡爪的齿条、阶梯夹持面与齿纹，再做环形阵列。平面螺纹与锥齿轮啮合面是建模难点，也是体现传动原理的关键，需要保证齿形参数与啮合间隙的合理性。装配时应保留卡爪沿盘体滑槽的径向滑动自由度，便于在工程图或运动验证中演示夹紧与松开动作。整体外形以盘体最大外径125mm为径向边界，轴向高度由盘体厚度、卡爪行程及扳杆插入空间共同决定，扳杆横穿盘体上方，操作时需预留足够的回转与抽插空间，这一点在机床防护门、刀塔干涉检查时要特别留意。

　　应用场景上，这类卡盘广泛服务于机械修配、小批量零件加工、教学实训以及备品备件自制等场合，既能夹持圆棒进行外圆、端面、切槽、螺纹车削，也能配合反爪完成环套类零件的内撑加工。理解其自定心原理、内外爪切换方式、精度衰减规律以及主轴安装接口，有助于结构工程师在夹具设计、设备选型和三维数字化建模中做出更贴合车间实际的判断。
