LV-Max Sonar-EZ超声波测距传感组件

项目分类:传感器 发布时间:2025-01-20 ID:902659
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件
  • LV-Max Sonar-EZ超声波测距传感组件

  在做移动机器人避障、小型自动化设备近距测距、智能仓储物料位检测的结构适配时,这类超声波传感组件是很常用的选型,很多工程师在做整机结构布局时,往往因为拿不到精准的安装尺寸,要么预留的安装孔位偏差导致装配干涉,要么探头朝向角度不对造成测距盲区,这套三维数模刚好能解决结构设计阶段的匹配问题。

  从实际使用场景来看,这类超声波传感器的适用范围很广,小型AGV的周身避障点位布置、服务机器人的近距障碍物识别、自动售货机的货品掉落检测、甚至是小型液位罐的非接触式液位测量,都能看到同类型号的应用,它不需要接触被测物体,靠发射超声波的回波时间差计算距离,对透明材质、深色物体的检测稳定性比普通红外测距要好很多,在光照条件复杂的工业现场也能保持不错的检测精度。

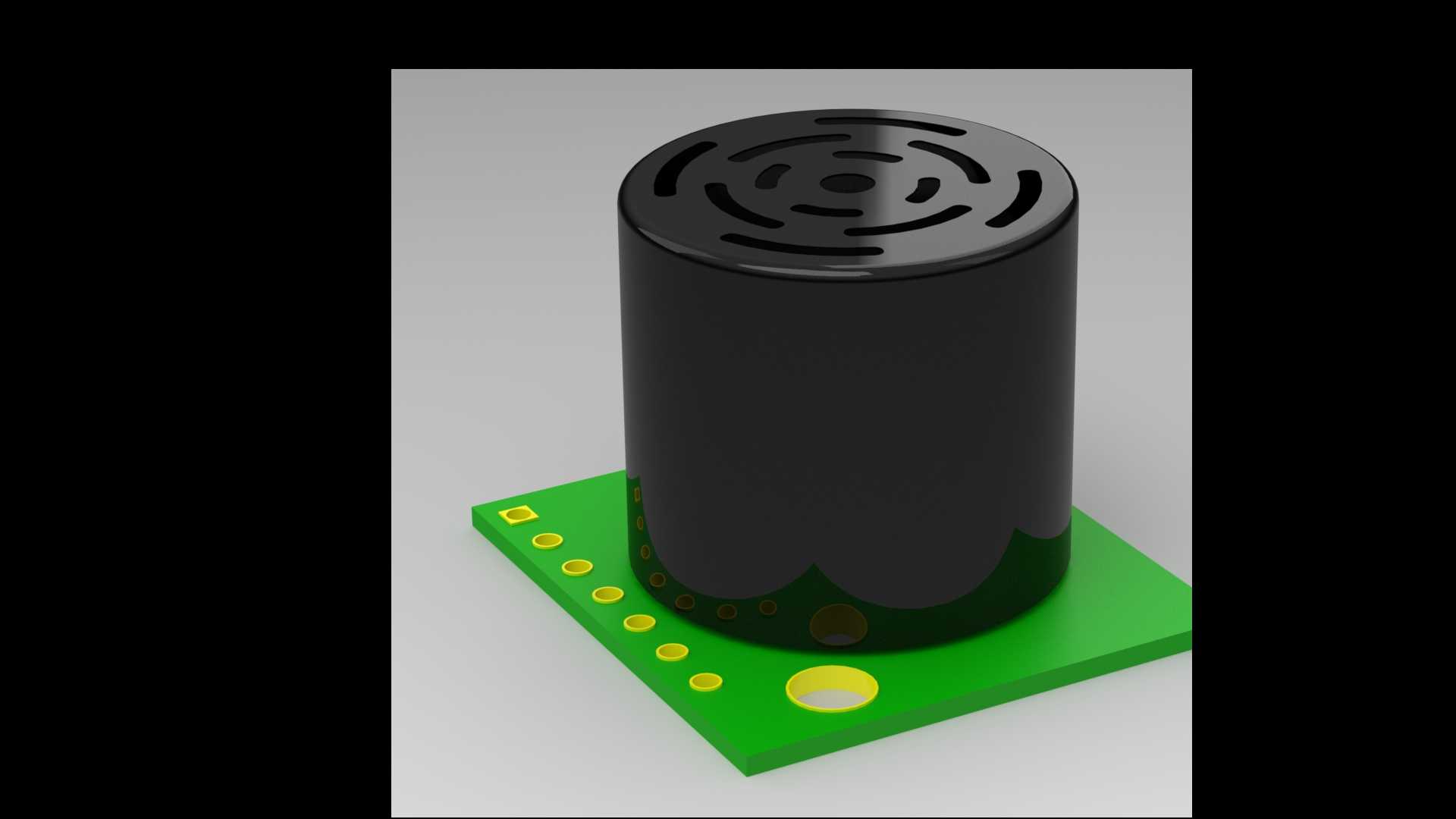

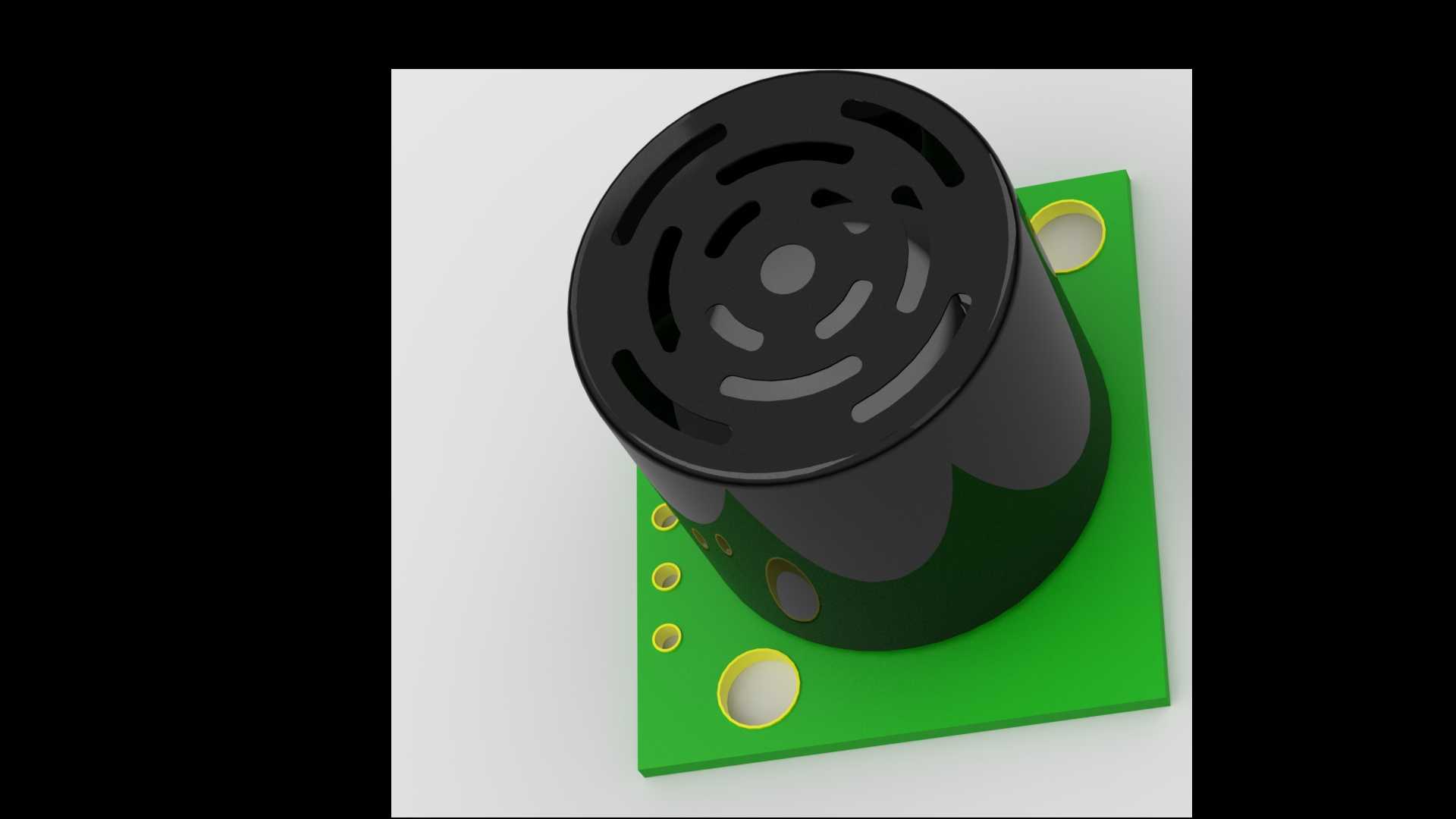

  看这个组件的结构设计,核心的超声换能探头做了圆柱形的封装,顶部开了错落的格栅式透声孔,这种开孔布局不是随意设计的,既要保证超声波的发射和接收路径不被外壳遮挡,减少声能损耗,又要阻挡大颗粒灰尘、飞溅的细小杂物直接接触换能振膜,避免长期使用后振膜积灰影响检测灵敏度,探头外壳做了圆弧过渡的柱面结构,没有尖锐的棱角,在安装到移动设备上时,不会剐蹭到周边的线束或者设备外壳。

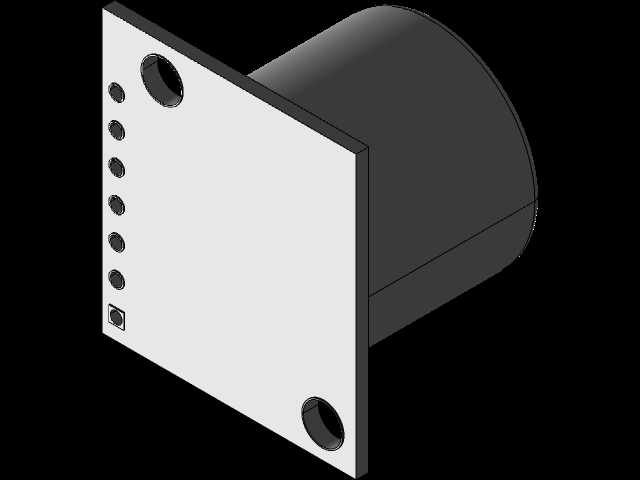

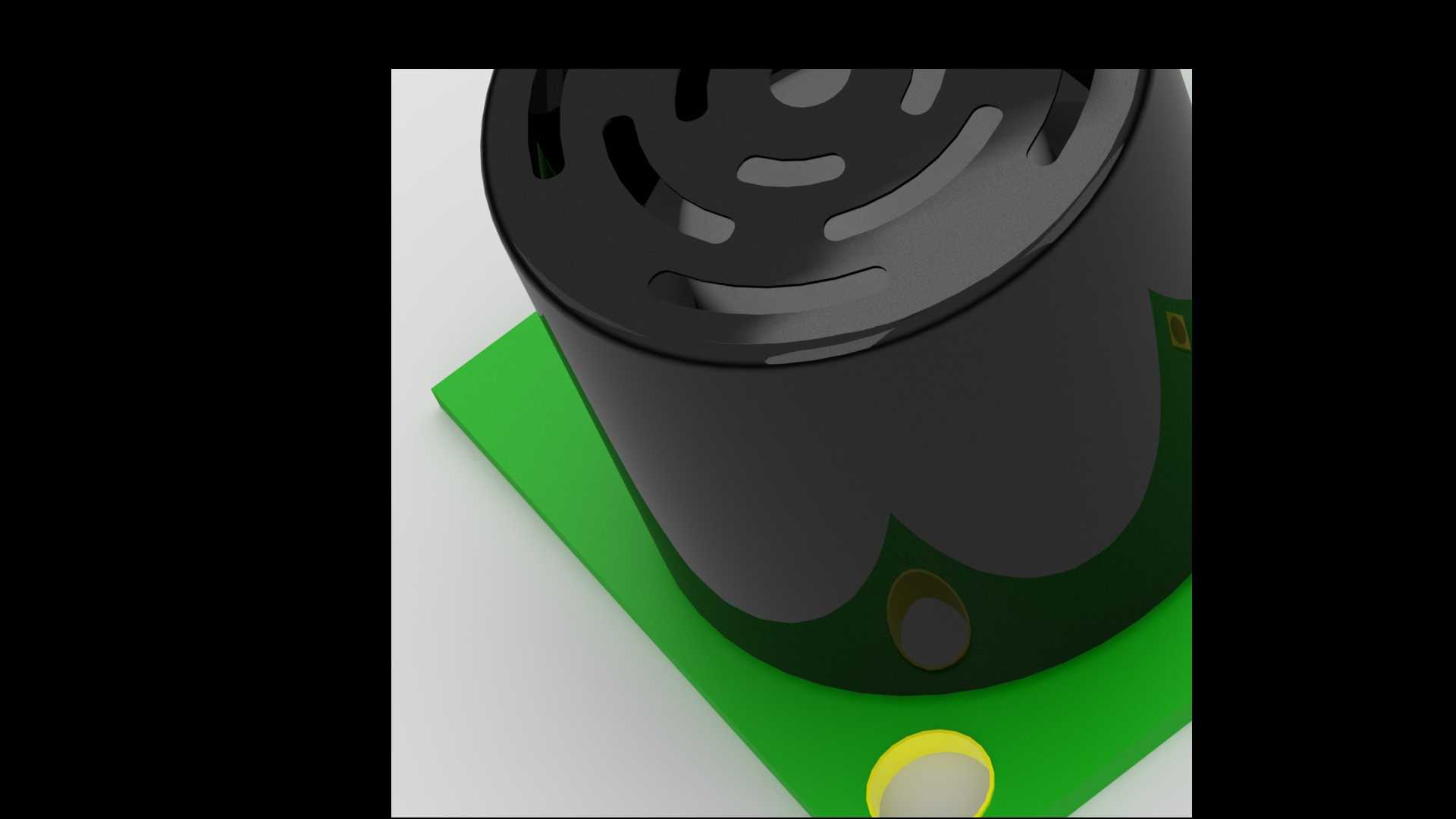

  配套的安装基板是绿色PCB材质的安装板,板上预留了多个不同规格的安装孔,两个大尺寸的黄色环形孔是主固定孔,适配M3或者M2.5的固定螺丝,孔位做了环形的焊盘加固,避免反复拆装螺丝的时候造成PCB基材开裂,旁边几个小尺寸的孔是辅助定位孔,既可以用来穿固定螺丝调整安装高度,也能用来走传感器的信号连接线,避免线束在设备内部晃动拉扯到焊盘。安装板的边角做了轻微的倒角处理,不会在装配的时候划伤操作人员的手,也不会刮破周边的线束绝缘层。

  做结构设计的时候,首先要注意这个组件的安装边界,探头的柱体是突出在安装板上方的,所以在布局周边结构的时候,探头正前方30度锥角范围内不能有遮挡,不然会造成超声波的误反射,导致检测数据不准,很多新手工程师在做结构的时候,会把传感器装在格栅外壳的内侧,要是格栅筋条刚好落在探头的声锥范围内,就会出现一直检测到近距离障碍物的误报问题,用这个三维数模做装配干涉检查的时候,就能提前规避这个问题,把探头的透声区域完全露出来。

  安装板的厚度是标准PCB厚度,固定的时候不需要额外做沉孔设计,只要在安装基座上对应位置开出螺纹孔或者预留铜柱安装位就行,探头的中心轴线要尽量和安装板保持垂直,要是安装角度偏斜超过5度,就会导致超声波的发射方向偏移,实际检测范围和设计预期出现偏差,在做装配约束的时候,可以直接用数模里探头的圆柱面做垂直约束,保证安装角度的准确性。

  从功能特性上来说,这类传感器的电路部分都集成在安装板上,不需要额外外接信号处理电路,只要接上电源和信号线就能直接输出距离数据,所以在做结构布局的时候,要在安装板的侧面预留出线空间,不要把电路板的侧边完全贴死在安装基座上,不然会挤压到侧边的接线焊点,造成虚焊或者短路问题,数模里完整还原了电路板的整体轮廓和焊点位置,在做结构间隙检查的时候,可以直接测量电路板和周边结构的最小间隙,预留至少2mm的安全间隙,避免装配的时候压坏元件。

  另外在做户外使用的设备结构时,这个探头的格栅结构虽然能挡大颗粒杂物,但是不具备防水能力,所以如果是用在户外或者有液体飞溅的场景,还需要在探头外侧加装透声的防水罩,这时候用三维数模就能直接匹配防水罩的安装尺寸,不用反复打样测试适配度,防水罩的内壁要和探头外壳保留至少1mm的间隙,不能压到探头顶部的透声格栅,不然会影响超声波的发射效率。

  很多工程师在做机器人底盘的避障传感器布局时,会在底盘的前、后、左、右四个方向各装一个同类型的传感器,这时候用这个数模做阵列布局,就能精准调整每个传感器的安装高度和朝向,避免相邻传感器的超声波信号互相干扰,比如两个相邻的传感器安装角度要错开至少15度,安装高度差保持在10mm以上,就能大幅减少串扰问题,这些布局调整都可以在三维装配环境里直接完成,不需要等到样机制作阶段才发现问题再返工。

  在做安装支架设计的时候,也可以直接依托这个数模的安装孔位来做支架的匹配设计,支架的折弯角度要保证探头的检测面朝向需要检测的区域,比如装在AGV底盘前部的传感器,探头要稍微向下倾斜5度左右,既能检测到地面的小台阶,又不会因为角度太朝下检测到地面造成误判,这些角度调整都可以在数模装配的时候直接模拟,找到最合适的安装角度后再输出支架的加工图纸,能大幅缩短样机调试的周期。

  还要注意的是,这个传感器的探头部分是突出安装板的,所以在做设备整体的外包装或者外壳设计的时候,要在对应位置开出避让孔,避让孔的直径要比探头外径大2mm以上,孔的边缘要做倒圆角处理,避免装配的时候刮花探头的外壳,要是外壳需要做密封处理,还可以在避让孔的位置加装透声棉,既不影响超声波传输,又能达到防尘密封的效果,这些细节的结构设计,都可以通过精准的三维数模提前验证,减少后续生产装配中的问题。
