霍尼韦尔ABPD系列PCB安装压力传感元件

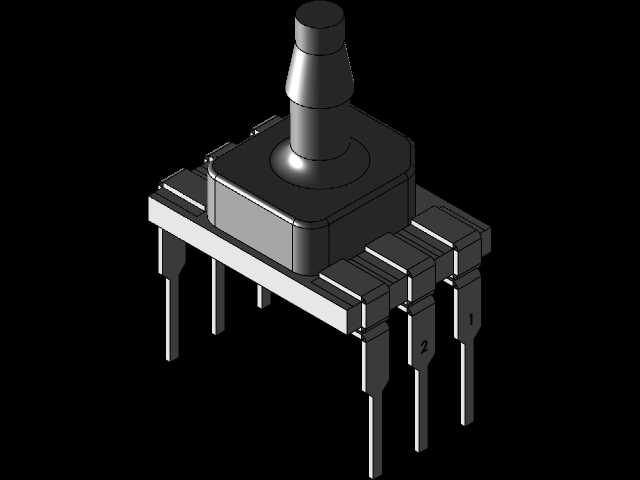

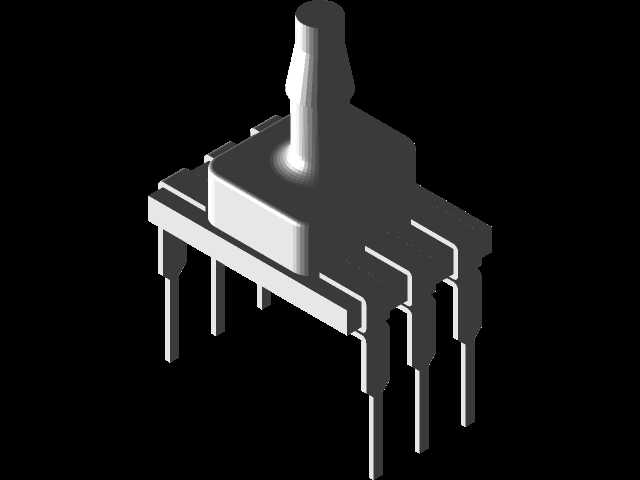

　　在气动控制回路、小型医疗气路设备、消费级空气检测装置的板级集成场景里，这类直插式PCB安装的压力传感元件是核心的信号采集部件，不需要额外设计复杂的安装固定结构，直接通过引脚焊接在控制电路板上就能完成气路与电路的双重连接，大幅缩减设备内部的安装空间占用。从实际使用场景来看，这类元件常被用于正压气路的压力实时监测，比如小型制氧机的输出气压检测、气动吸盘的负压反馈、家用空气净化设备的风道压差采集，甚至是小型空压机的输出端压力超限预警，因为本身采用板载直插的设计，不需要额外的气路转接硬管，通过顶部的宝塔式气嘴直接套接软质气管就能完成气路连通，装配工序非常简便，适合批量生产的民用、工业小型电子设备使用。从结构设计的角度拆解，整个元件分为三个核心功能区段：顶部的气路接入段做了锥度渐变的宝塔头结构，不同直径的软质气管都能获得足够的套接抱紧力，不需要额外的喉箍固定就能满足常规低压气路的密封要求，气嘴根部做了圆角过渡，避免应力集中导致的气嘴根部断裂，哪怕装配时气管存在一定角度的拉扯，也不会出现气嘴开裂漏气的问题。中间的传感核心封装段采用方形塑封结构，内部集成了MEMS压敏核心与信号调理电路，塑封外壳的壁厚经过针对性设计，既可以隔绝外部电磁干扰对微弱传感信号的影响，也能为内部核心芯片提供足够的机械防护，避免装配过程中镊子夹取、焊接应力传递到内部的敏感芯体导致精度偏移。

　　底部的直插引脚段采用标准的2.54mm间距排针布局，和通用PCB的孔位设计完全兼容，引脚做了阶梯式的结构设计，焊接时焊锡会顺着引脚的阶梯面爬升，形成更牢固的焊点，同时引脚长度经过精确计算，焊接完成后元件底部和PCB板面之间会预留0.3mm左右的间隙，既可以避免焊接时助焊剂残留堆积在元件底部造成绝缘隐患，也能为元件工作时的轻微热胀冷缩预留形变空间，避免长期使用后焊点开裂。在安装边界的设计考量上，这类元件的PCB占位尺寸非常紧凑，横向与纵向的安装净空只需要预留比塑封外壳大1mm的空间即可，不需要预留额外的螺丝固定位，气嘴方向垂直于PCB板面，气管走线可以直接沿着垂直于板面的方向引出，不会和板上其他贴片元件产生空间干涉。

　　需要注意的是，气嘴的承压方向是垂直向下正对传感芯体，设计气路时要避免气管侧向受力过大，长期侧向施力会导致气嘴偏移，进而影响内部芯体的受力状态，造成检测精度漂移。从功能特性来看，这类压阻式压力传感元件可以直接输出经过校准的模拟电压信号，不需要外部额外添加信号放大电路，主控芯片通过AD采样引脚就能直接读取压力数值，大幅简化外围电路的设计工作量。元件本身的测量范围覆盖常规低压气动场景的常用量程，响应速度可以满足毫秒级的压力变化检测需求，哪怕是快速充放气的气动回路，也能准确捕捉到压力的瞬态变化，不会出现信号滞后导致的控制逻辑误判。在建模过程中需要重点关注几个关键尺寸的还原：首先是引脚的间距与直径，必须和标准直插封装的尺寸完全匹配，否则做PCB封装适配时会出现插装错位的问题；其次是顶部气嘴的锥度与外径尺寸，要和常用的软气管内径匹配，保证虚拟装配时气管套接的状态和实际装配效果一致；另外塑封外壳的边角倒角、引脚的阶梯形变径结构也要准确还原，这些细节会影响整体结构装配时的干涉检查结果，如果建模时忽略这些细节，很容易在实际做结构验证时出现元件和周边壳体、其他元件的空间冲突。

　　对于做小型气动设备、医疗气路设备的结构工程师来说，这类板载传感元件的三维模型是PCB布局、壳体结构设计阶段必不可少的参考，通过准确的三维模型可以提前预判气路走线的空间、元件和壳体之间的安全距离，避免开模后才发现安装干涉的问题，大幅缩短产品的研发迭代周期。在实际选型搭配时，还要注意元件的测量量程和实际工作气压的匹配，不要超量程使用，同时气路连接时要确保气管套接深度超过气嘴锥度段的1/2，避免气压波动时气管脱落。这类元件的塑封外壳本身具备一定的耐温能力，可以满足常规工业现场、民用设备的工作温度环境要求，不需要额外做隔热防护，只要安装位置远离大功率发热元件即可，避免长期高温环境导致塑封材料老化、内部传感芯体的校准参数漂移。
