HLK-LD2420毫米波雷达传感模块结构

　　做智能感知类设备结构适配的时候，毫米波雷达模块的安装位预留一直是容易出问题的环节，很多工程师拿到的器件手册只有平面尺寸标注，没有立体的结构参考，做外壳开孔、排针避让、天线区域净空的时候很容易踩坑，这个HLK-LD2420毫米波传感模块的三维结构，就是专门针对结构适配场景做的建模还原。从实际落地的应用场景来看，这款24G毫米波传感模块目前大量用在智能家居人体存在检测、智能照明感应触发、安防设备入侵检测、工业设备靠近预警、非接触式手势识别交互这些场景里，和传统的红外热释电传感器比，它不受环境温度、烟尘、光线明暗的影响，能检测静止状态的人体微动，检测灵敏度和抗干扰能力都强很多，现在已经逐步替代传统红外传感方案，成为智能感知类设备的核心检测元件。

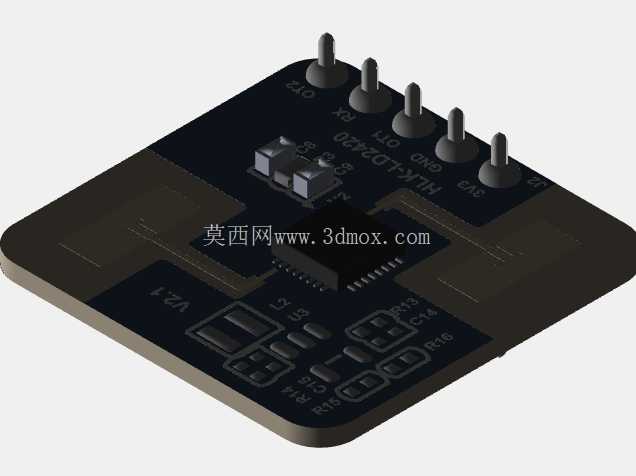

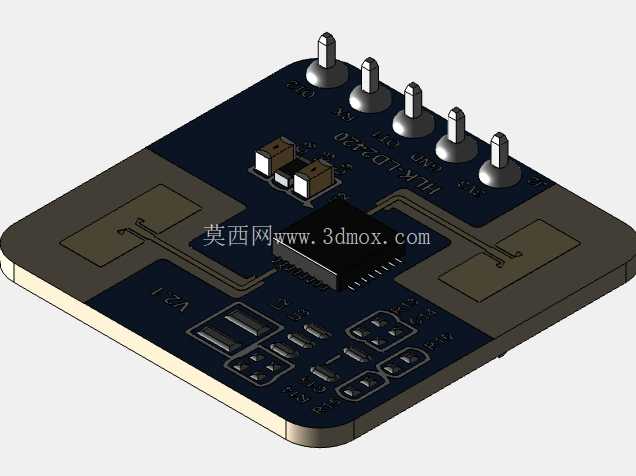

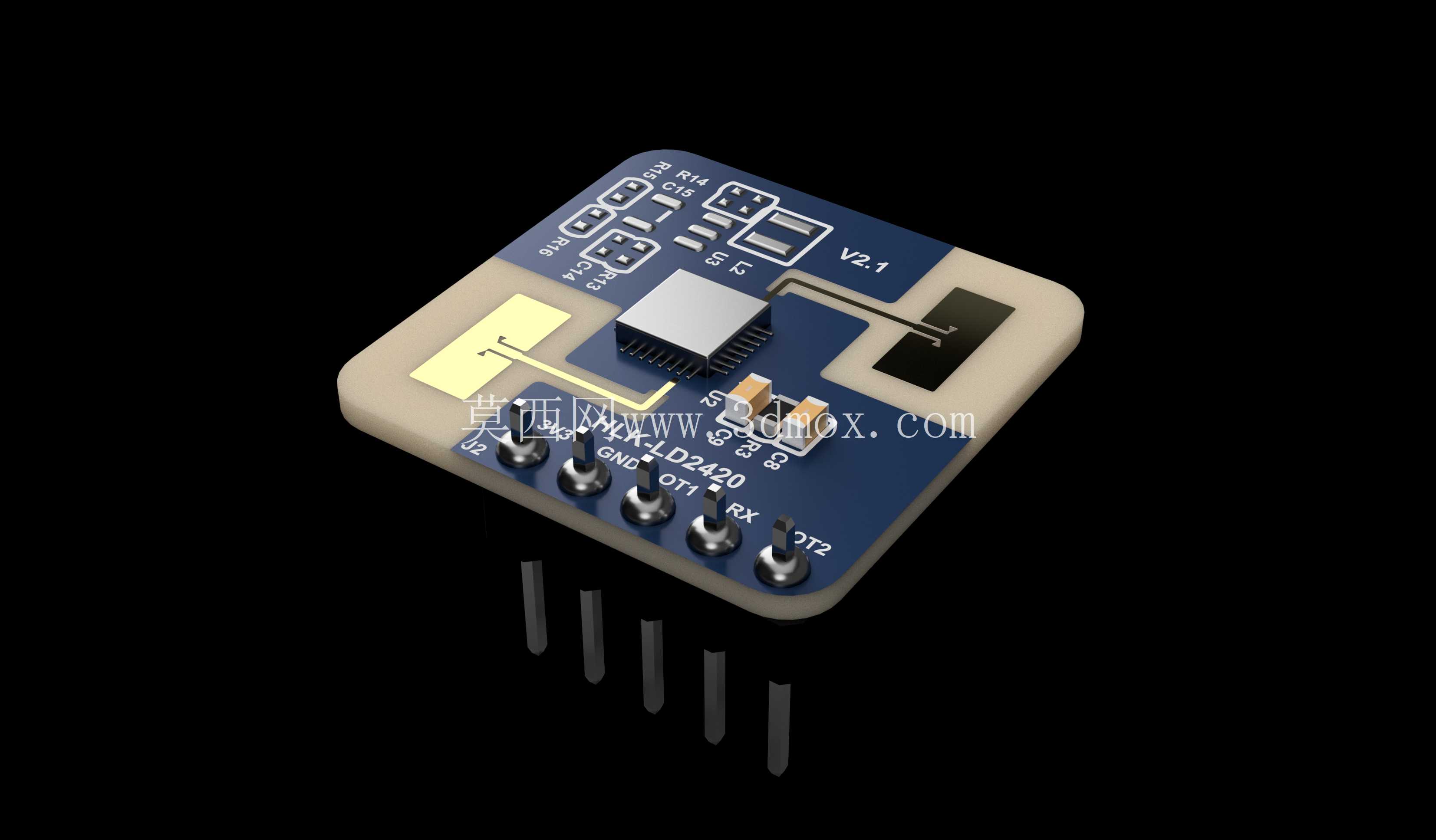

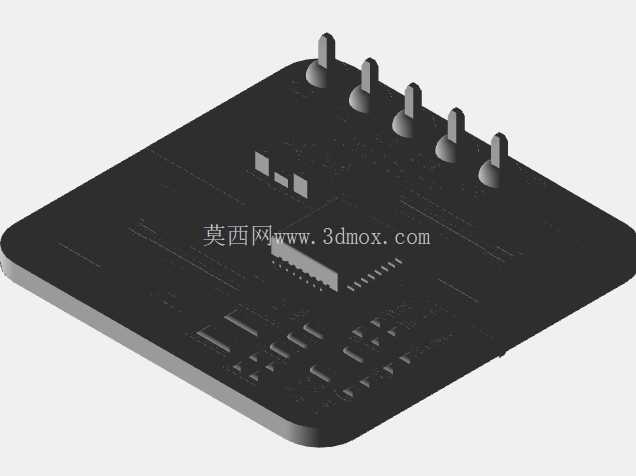

　　从功能特性上看，这款模块集成了毫米波射频收发链路、信号处理MCU、电源调理电路，板载的排针接口包含电源引脚、串口通信引脚、状态输出引脚，不需要额外做复杂的射频电路设计，只需要给模块供5V直流电，就可以通过串口输出检测到的目标距离、运动状态参数，也可以通过IO口直接输出触发信号，外围电路非常简洁，适合快速集成到各类终端设备里。建模的时候重点还原了模块的实际安装边界，首先是PCB基板的外形轮廓，四个角的圆角处理、板边的定位缺口都做了1:1还原，排针的位置、插针的长度、焊盘的凸起高度都按照实际器件的尺寸做了还原，方便工程师在做整机结构设计的时候，准确预留排针的焊接空间、接插件的插拔操作空间，避免出现排针和外壳筋位干涉、接插件插不到位的问题。板上的核心射频芯片、阻容元件、天线区域的结构也做了对应还原，这里要特别提一下，毫米波模块的天线区域是有净空要求的，建模的时候特意把板载天线的区域做了明确的结构标识，结构设计的时候这个区域不能有金属遮挡、不能有超过1mm厚度的塑料覆盖，不然会直接影响雷达的检测距离和角度范围，很多新手工程师做结构的时候没注意这个点，把金属装饰件、加强筋放在天线正上方，最后做出来的设备检测距离缩水一半，找问题找很久都找不到根源。

　　模块底部的结构没有做精细建模，这是因为实际应用里模块都是通过排针焊接在主控板上，底部和主控板之间的间隙是由排针的焊接高度决定的，结构设计的时候只需要预留出排针引脚的伸出长度、保证模块底部和主控板之间没有元件干涉就可以，不需要还原底部的走线和焊盘细节，反而能减轻整机装配的运算负担，提升结构校验的效率。从安装适配的角度来说，这款模块的安装方式非常灵活，可以通过排针直插焊接在主控板上，也可以通过排针座做可拆卸式安装，还可以在板边的固定孔位打螺丝做独立固定，建模的时候把板边的两个安装孔的位置、孔径都做了准确还原，方便工程师在做固定结构设计的时候，准确匹配螺丝孔位、选择合适的固定柱高度，避免出现安装孔位错位、固定后模块翘曲的问题。另外模块上的状态指示灯位置也做了还原，做外壳设计的时候可以对应指示灯的位置做导光柱开孔，不用反复打样调整开孔位置，能减少结构打样的迭代次数，缩短产品开发周期。在做结构干涉检查的时候，这个模型可以直接导入到整机装配体里，模拟模块安装后的实际状态，检查外壳和模块元件的间隙、排针和周边元件的距离、天线区域的遮挡情况，提前发现结构设计里的干涉问题，避免开模后才发现问题造成的成本损失。

　　很多工程师做这类电子模块的结构适配的时候，习惯只按照 datasheet 里的平面尺寸画一个方块代替，很容易忽略板上元件的高度差、排针的实际突出长度，最后做出来的结构要么压到板上的芯片，要么排针和外壳干涉，用精准的三维模型做前期的装配校验，能把这类低级错误的发生概率降到最低。另外针对不同的安装场景，这个模型也可以用来做安装治具的设计参考，比如做模块批量焊接的定位治具的时候，可以直接用这个模型提取PCB的外形轮廓、定位孔位置，快速生成治具的定位结构，不用再手动测量实物尺寸，提升治具设计的效率和精度。
